User's Manual
(Model Name: MS‐200)




Version: 1.5
Date: March 16, 2009

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MS-200 and is the answer not in the manual?

Questions and answers

Related Manuals for MobiShow MS-200

Summary of Contents for MobiShow MS-200

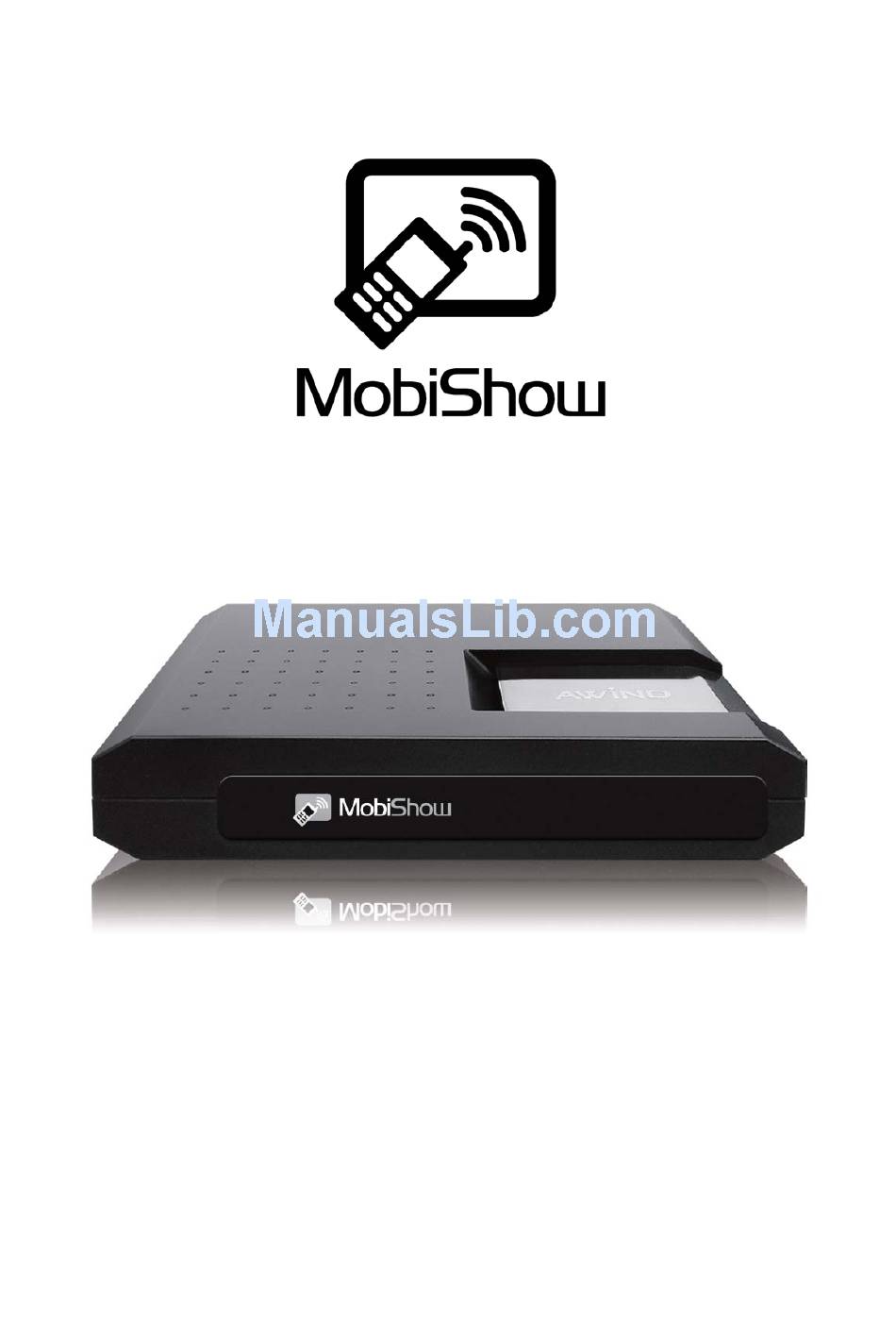

  • Page 1     User’s Manual  (Model Name: MS‐200)          Version: 1.5  Date: March 16, 2009...

  • Page 2: Package Contents

    MobiShow User Manual Awind Inc. 1) Package Contents  MobiShow Box  Power Adapter (DC +5V, 2.5A)  CD‐ROM with Smartphone & PC utilities and User’s Manual inside.  Quick Installation Guide  Warranty Card  Carry Bag  2) Physical Details  Front Panel      Rear Panel       ...

  • Page 3: Hardware Installation

    MobiShow User Manual Awind Inc. 3) Hardware Installation  1) Connect power adapter DC plug to MobiShow DC  jack.   AC plug DC in   2) Connect Projector’s VGA cable to MobiShow VGA connector on the rear  panel.    3) Turn on projector.  4) Turn on MobiShow box  ♦ After system ready, the “POWER” LED and “WLAN” LED will be yellow  color.    The “LAN” LED will be off.  ♦ When LAN connection is established, then “LAN” LED will be yellow  color and blinking while data transmission.  5) When MobiShow is ready, the following screen is shown.   ...

  • Page 4: Software Installation

    MobiShow User Manual Awind Inc. 4) Software Installation  4.1 Download from MobiShow box  1) Turn on WiFi on your phone.  2) Connect your phone to MobiShow wireless network. The SSID is displayed on  screen (default SSID is MobiShow).  3) Open the browser on your phone and enter the IP address of the MobiShow box.  ♦ The default IP address is 192.168.100.10.  ♦ Or, refer to the IP address which shown on the projector screen.  4) The following web page will be shown on your browser.    5) Click the “Download” link to download the software installer (in CAB format) to  your phone.  6) Open Explorer on your phone and find the CAB file.  7) Double click on the CAB file to start installation.  8) Follow on‐screen instructions to finish installation.  4.2 Install from CD  1) Connect your Windows Mobile phone to PC. Make sure it is connected in  ActiveSync.  2) Insert MobiShow Setup CD to PC.  3) The AutoRun program will automatically bring up the Setup page. If the system ...

  • Page 5: Using Mobishow With A Smartphone

    MobiShow User Manual Awind Inc. 5) Using MobiShow with a Smartphone  1) Open “Programs” on your phone and find “MobiShow” application.  2) Select “MobiShow” icon    to launch the client software.    3) MobiShow will turn on Wi‐Fi on your phone and list available access points for  you to choose.    4) Select a MobiShow wireless network (SSID with prefix MobiShow) to connect to.  5) MobiShow client will connect to that access point and search for MobiShow  devices automatically. When a MobiShow device is found, it will automatically  login and the following main menu is shown on your phone.   ...
  • Page 6 MobiShow User Manual Awind Inc.   If you plug in Ethernet cable into MobiShow to connect to your existing  network, you may also access MobiShow via other Access Points. Select  “Menu” on the lower‐right corner and select “All” to show all available  Access Points.    If more than one MobiShow devices are found, the following list will be  displayed for you to select the one to use.    6) Select which feature to use. To project the screen of your phone, click on the  “Screen” icon. To do a PC‐less presentation with Presentation‐to‐Go (PtG), select  the “PtG” icon. To play a video or MP3 from your phone, select the “Media” icon.   ...
  • Page 7 MobiShow User Manual Awind Inc. Screen Projection:      MobiShow will project anything displayed on your screen. You may launch  another application (such PowerPoint Viewer) or open any file (such as Word  document or JPG image) and it will be projected to the projector.  Note: Do not exit MobiShow application while opening other application to keep  screen projected.    Click the “Stop” icon to stop projection.    Click the “Pause” icon to pause projection. Click “Pause” again to resume  projection.    Click the “Zoom” icon to zoom the projected screen to extend the longest side of  your screen to fill the screen.    Click the “Play” icon to start projection again if it is stopped.    Click the “OK” button or “Back” to return to main menu.    Wireless PtG:    When you select PtG function, MobiShow client will automatically open Explorer  for you to select a PtG file. Select the file to open for your presentation. When  the file is open, the PtG slides will be projected, and the following screen is ...
  • Page 8 MobiShow User Manual Awind Inc. displayed on your phone for you to control your PtG presentation.        Click “Prev” or “Next” to go to the previous or next item in the slide.    Click “PgUp” or “PgDn” to go to previous or next slide.    Click “Stop” to stop projecting the file. The icon will become “Play” if the file is  not played. Click “Play” again to play the file if it is stopped.    Click “Home” to go to the first slide.    Click “Jump” and MobiShow client will show every slide on the phone. You can  select any page to go to.    Click “Open” to select another PtG file.    Note:   You may find demo videos and pre‐converted PtG files in the “demo files” folder in  the Setup CD for your testing and demonstration.   ...
  • Page 9 MobiShow User Manual Awind Inc. Photo Slideshow:    You can use MobiShow to project photos stored on your phone to big screen. The  photos will be prepared for playback on big screens rather than for the tiny  screens of your phone.    To open a single photo, select one photo and click the OK button. The photo will  be displayed on the display connected to MobiShow device.                          Click “Prev” or “Next” to show previous or next photo in the same folder.    Click “Play” to start photo slideshow with photos in the same folder. The button  will be changed to “Pause” during slideshow. Click “Pause” to stop slideshow.    Reminder: If you need to adjust the period for slideshow, please click the “Menu”  on the lower‐right corner and select the period you prefer from the menu.   ...
  • Page 10 MobiShow User Manual Awind Inc.   Media Sender:    When you select Media Sender function, MobiShow client will automatically  open Explorer for you to select a media file. Select a file (videos in mpeg or wmv9  format, or MP3 music files) to play. The file will be streamed to MobiShow device.  It may take a few seconds to buffer before the playback begins, depending on the  wireless signal and media bit rate.    When the file is open, the media will be projected, and the following screen is  displayed on the phone for you to control your media playback.      Click “FR” or “FF” to seek backward or forward.    Click “Vol‐“ or “Vol+” to adjust volume for playback.    Click “Stop” to stop playing the file. The icon will become “Play” if the file is not  played. Click “Play” again to play the file if it is stopped.    Click “Mute” to mute the audio. Click “Mute” again to bring audio back.    Click “Open” to select another media file.    7) When you are in the main menu, click the “OK” button or “Back” again to close  the application. ...
  • Page 11 MobiShow User Manual Awind Inc. 6) Using MobiShow with a PC  Besides Smartphones, you may also use MobiShow with one PC. To use MobiShow  with your PC, follow the steps to install MobiShow client to your PC and use  MobiShow.    1) Insert the MobiShow Setup CD to your PC.  2) The AutoRun program will automatically bring up the Setup page. If the system  asks you what to do on CD insertion, please select “Launch MobiShow Setup CD”.  3) On the Setup page, select “Install PC Utilities”.  4) Follow the on‐screen instructions to install software to PC.  5) After installation, the following shortcuts will be placed on the Desktop.  MobiShow PC Projector          MobiShow PtG Converter  6) Make sure your personal firewall allows MobiShow software to pass through.  7) When installation is completed, this program will launch automatically and search  for MobiShow boxes. When a MobiShow box is found, the software will  automatically login if no other PC is using it.     ...
  • Page 12 MobiShow User Manual Awind Inc. 8) The following control panel is displayed on your Desktop if it login successfully.      Click the “   Play” button to start projection. Click the “ Pause” icon to  pause projection. The icon will become “   Play” if projection is paused. Click  “   Play” again to resume projection.    Click “ Stop” to stop projection.    9) You may switch to “Video” pane to stream videos from your PC.      Click the “   Play” button to start playing. Click “ Pause” to pause the  streaming. The icon will become “   Play” if the file is paused. Click “   Play”  again to resume streaming.    Click “ Stop” to stop playing the file. ...

  • Page 13: Using Ptg Converter

    MobiShow User Manual Awind Inc. 7) Using PtG Converter  Open “MobiShow PtG Converter” in “MobiShow\MobiShow PtG Converter” folder  from “Programs” in the Start menu. The following control panel is displayed on your  Desktop when it is launched.      Click the “   Convert” button to select a PowerPoint PPT file and start conversion.  PtG Converter will open the PowerPoint file and convert it to PtG format. You can see  the conversion process on your Desktop.  Click the “   Preview” button to expand or collapse the preview pane. Click “   Play” to playback selected PtG file, or click “   Open” to select a PtG file. ...

  • Page 14: Web Management

    MobiShow User Manual Awind Inc. 8) Web Management       Home Page  ♦ Make sure your PC connect to MobiShow box successfully.  ♦ Open your browser, and enter the IP address of your MobiShow on the browser.  ♦ The IP address is displayed on the bottom of the projector screen.  ♦ The default IP is 192.168.100.10      Login Web Admin    ♦ Click [Admin] and then enter password to login web page.  ♦ The password default value is “admin”.   ...
  • Page 15 MobiShow User Manual Awind Inc. System Status      *** Click [System Status] to show current system status.  Model Name: product model name  Versions:    ♦ Firmware version no.: product firmware version number  ♦ Software version no.: Windows client utility version number  Network Status:  ♦ IP address：IP address of MobiShow device  ♦ Subnet Mask：subnet mask  ♦ Default Gateway：default gateway  ♦ Wireless MAC address：wireless MAC address  ♦ Wire MAC address：wire MAC address  Connection Status:    ♦ Projecting status: “Waiting for projecting” or “Projecting”  ♦ Total Users: how many users login into MobiShow box.   ...
  • Page 16 MobiShow User Manual Awind Inc. Network Setup  There are operating configurations as below.      < Auto‐Configuration Network Setup>  The default setting of the MobiShow box is DHCP client. When the MobiShow box is  connected to a LAN that already has a DHCP server present, the MobiShow box takes  an IP address assigned to it by the server. When the MobiShow box is connected to a  LAN that does not have a DHCP server, the MobiShow box becomes the DHCP server  in the network.   < IP Setup>  You can select “obtain IP address automatically” or “Use the following IP      address”  ♦ IP Address: The default value is 192.168.100.10.  ♦ Subnet Mask: The default value is 255.255.255.0  ♦ Default Gateway: The default value is 192.168.100.10 ...
  • Page 17 MobiShow User Manual Awind Inc. <DHCP Server Setup>  You can select “Auto” or “Disable”. When “Auto” is selected, it will automatically  disable DHCP on MobiShow is another DHCP server is detected, otherwise it will  enable its DHCP service.  ♦ Start IP: The start IP address of DHCP Server.  ♦ End IP: The end IP address of DHCP Server.  < Wireless Setup>  ♦ Wireless LAN: you can select “Enable” or “Disable”  ♦ Region: default value is “Worldwide”.  ♦ SSID: SSID string, maximum length is 32 bytes.  ♦ SSID Broadcast: you can select “Enable” or “Disable”    ♦ Channel: to set fixed channel or Auto. “Auto” means after power on MobiShow,  it will scan all of wireless channel and select clear one channel automatically.  ♦ WEP: Disable WEP key, or select 64bit or 128bit in ASCII or HEX string.  ♦ Key: If WEP is enabled, you have to set key value according to WEP mode you  selected.      <Apply >: Save settings  <Cancel>: Cancel settings    Projection Setup     ...
  • Page 18 MobiShow User Manual Awind Inc. <Resolution>: XGA (1024X768) or SVGA (800X600).    <Screen Refresh Rate>: Select 60 Hz or 75Hz for different projectors.  <Apply>: Save settings  <Cancel>: Cancel settings    Change Passwords      <Enter New Password>: Enter new password to use  <Confirm New Password>: Double confirm new password  <Apply>: Save settings    Reset to Default    *** Click [Reset to Default] button to restore settings to factory default.  <Apply>: Save settings ...
  • Page 19 MobiShow User Manual Awind Inc.     Firmware Upgrade      *** Click [Firmware Upgrade] button to upgrade firmware.    ♦ Firstly you need to get latest firmware image file from your vendor.  ♦ Click <Browse> to specify file name you want to upgrade.  ♦ Click <Upgrade> to upgrade.  When upgrade is in process, the LED turns red. The upgrade process takes about 7  minutes to complete. It will reboot once firmware upgrade is finished. If for some  reason it does not reboot after 15 minutes and the LED is not red, please manually  turn off the device and turn on again.    Warning:    Don’t power off MobiShow while firmware upgrade in progress,  otherwise the device may be damaged and you will have to return device to your  vendor for repairmen.   ...
  • Page 20 MobiShow User Manual Awind Inc. Reboot System    *** Click [Reboot System] button to restart system    <Reboot>: reboot system immediately.   ...
