Summary of Contents for Antik AWS2651
-

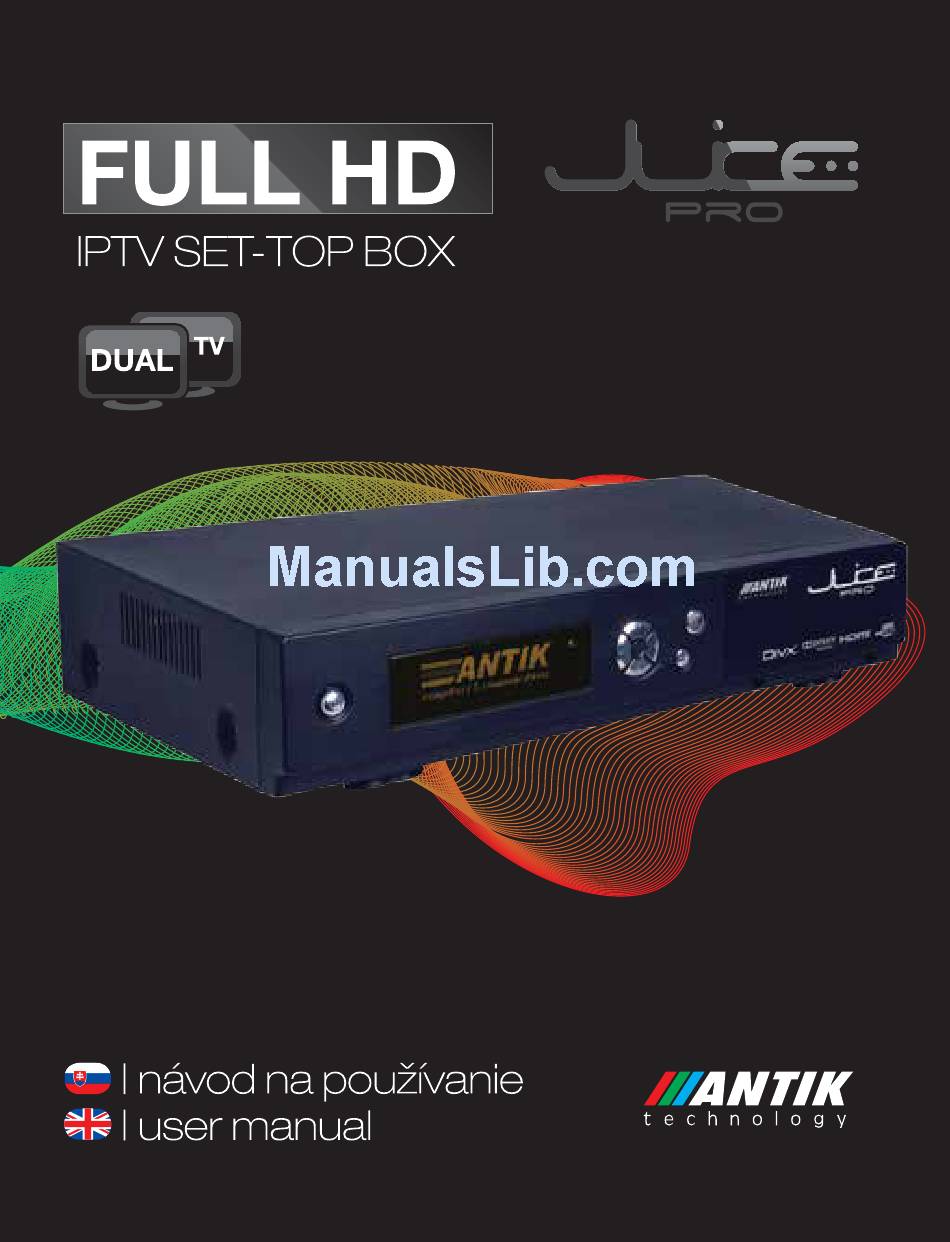

Page 2: User Manual
Návod na používanie strana 3 - 56 IV. vydanie User manual page 57 - 109 edition Dolby Digital: Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories. -
Page 3: Bezpečnostné Pokyny A Inštrukcie
Do ovládača zariadenia používajte len schválené batérie. • Výrobok v žiadnom prípade nevyhadzujte do bežného komunálneho odpadu. • Set-Top Box môžu opravovať výlučne pracovníci spoločnosti Antik Technology. • Spoločnosť Antik Technology nepreberá zodpovednosť za škody spôsobené nedodržaním týchto bezpečnostných pokynov a inštrukcií. -
Page 4: Table Of Contents
OBSAH BEZPEČNOSTNÉ POKYNY A INŠTRUKCIE OBSAH ZAPOJENIE SET-TOP BOXU DO VAŠEJ DOMÁCEJ SIETE ZAPOJENIA SET-TOP BOXU SO ZOBRAZOVACOU JEDNOTKOU MOŽNOSTI ZAPOJENIA DIGITÁLNEHO AUDIA POPIS FUNKCIÍ SET-TOP BOXU VÝZNAM IKONIEK NA DISPLEJI SET-TOP BOXU FUNKCIE DIAĽKOVÉHO OVLÁDAČA (DO) VLOŽENIE BATÉRII DO DIAĽKOVÉHO OVLÁDAČA ZÁKLADNÉ... - Page 5 CONTENT IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS CONNECTING OF SET-TOP BOX TO YOUR HOME NETWORK CONNECTING OF SET-TOP BOX TO A TELEVISION CONNECTING TO A DIGITAL AUDIO DEVICE IDENTIFICATION OF PARTS ICONS ON A DISPLAY OF SET-TOP BOX THE REMOTE CONTROL BUTTONS DESCRIPTION INSTALLING THE REMOTE CONTROL BATTERIES BASIC MENU...
-
Page 6: Zapojenie Set-Top Boxu Do Vašej Domácej Siete
ZAPOJENIE SET-TOP BOXU DO VAŠEJ DOMÁCEJ SIETE RJ 45 - Počítač RJ 45 - VoIP telefón RJ 45 - Internet RJ 45... -
Page 7: Zapojenia Set-Top Boxu So Zobrazovacou Jednotkou
ZAPOJENIA SET-TOP BOXU SO ZOBRAZOVACOU JEDNOTKOU A) Možnosť zapojenia pomocou SCART. SCART SET-TOP BOX SCART SCART Pri tomto type zapojenia je potrebné nastaviť v sekcii Nastavenia / TV výstupy / Spôsob pripojenia – SCART CVBS alebo SCART S-Video (v závislosti od typu TV). Všetky nastavenia potvrdíme tlačidlom Použiť. - Page 8 B) Možnosť zapojenia pomocou portu HDMI. HDMI SET-TOP BOX HDMI HDMI Pri tomto type zapojenia je potrebné nastaviť v sekcii Nastavenia / TV výstupy / Spôsob pripojenia – HDMI / HD rozlíšenie – 1080i, 720p alebo 576i (480i pre NTSC) v závislosti od typu TV.
- Page 9 C) Možnosť zapojenia pomocou Y Pb Pr komponentov (CINCH). Pri tomto type zapojenia je potrebné nastaviť v sekcii Nastavenia / TV výstupy / Spôsob pripojenia – YPbPr / KOMPONENT TV HD rozlíšenie – 1080i, 720p VIDEO alebo 576i (480i pre NTSC) v závislosti od typu TV.
- Page 10 D) Možnosť zapojenia PC monitora pomocou DVI / HDMI kábla AUDIO (CINCH). DVI MONITOR CINCH MONITOR AUDIO CINCH SET-TOP BOX HDMI SET-TOP BOX AUDIO Pri tomto type zapojenia je potrebné nastaviť v sekcii Nastavenia / TV výstupy / Spôsob pripojenia – DVI monitor / HD rozlíšenie – 1080i, 720p alebo 576i (480i pre NTSC) závislosti od typu TV.
- Page 11 E) Možnosť zapojenia pomocou RF kábla (koaxial). RF IN TV RF OUT SET-TOP BOX RF (koaxial) Pri tomto type zapojenia je potrebné nastaviť v sekcii Nastavenia / TV výstupy / Spôsob pripojenia – RF / Nastavenie RF potrebné si nastaviť správny kanál pre príjem TV signálu).
- Page 12 Po pripojení Set-Top boxu do zobrazovacej jednotky jednou z hore uvedených možností, pripojíme Set-Top box do elektrickej siete. Set-Top box by sa nemal vypínať z elektrickej siete, iba stlačením tlačidla Zapnúť / Vypnúť na diaľkovom ovládači ho uviesť do polohy Stand By.
-
Page 13: Možnosti Zapojenia Digitálneho Audia
MOŽNOSTI ZAPOJENIA DIGITÁLNEHO AUDIA Ku každej z predchádzajúcich schém je možné (A, B, C, D, E) zapojiť aj digitálne audio, a to dvoma spôsobmi: 1. Pomocou TOSLINK optického zapojenia. AV RECEIVER (prijímač) TOSLINK AV RECEIVER TOSLINK SET-TOP BOX TOSLINK... - Page 14 2. Pomocou metalického zapojenia (coaxial) SPDIF. AV RECEIVER SPDIF AV RECEIVER (prijímač) SPDIF SET-TOP BOX SPDIF...
-
Page 15: Popis Funkcií Set-Top Boxu
POPIS FUNKCIÍ SET-TOP BOXU Popis funkcií predného panelu Set-top boxu (STB) Predný panel používame hlavne v prípadoch, ak sa z nejakých príčin nevieme dostať do menu nastavenia na TV obrazovke. Smerové šípky Zobrazovací displej Zapnutie / Vypnutie Vstup do sekcie MENU Potvrdenie funkcie Po zatlačení... - Page 16 POPIS FUNKCIÍ ZADNÉHO PANELU SET-TOP BOXU Analógové pripojenie AUDIA a VIDEA Komponentné (kompozitný výstup - SCART), S-VIDEO výstupy (CINCH) AUDIO digitálny výstup (TOSLINK) optické zapojenie (multikanálový Zapojenie do AUDIO analógové výstup, napr. 5.1 zvuk) internetovej siete výstupy (CINCH) Digitálny prenos obrazu Pripojenie IR čidla pre a zvuku zapojenie 2.
-
Page 17: Význam Ikoniek Na Displeji Set-Top Boxu
VÝZNAM IKONIEK NA DISPLEJI SET-TOP BOXU Aktualizačné S (Sources) Sťahuje zoznam zdrojov (zoznam kanálov). P (Programs) Sťahuje EPG (Elektronicky sprievodca kanálmi) pre zdroje. I (Images) Sťahuje ikonky pre zdroje. Signalizácia zapnutia funkcie SLEEP. Ak do vypnutia ostáva menej ako 1 minúta, bliká. Signalizácia updatu zariadenia. -
Page 18: Funkcie Diaľkového Ovládača (Do)
FUNKCIE DIAĽKOVÉHO OVLÁDAČA (DO) - Page 19 Popis tlačidiel: 1 - Zapnúť / Vypnúť 2 - Číslice 0 – 9 prepínanie kanálov 3 - Prepínanie kanálov na 2-ciferné čísla 4* - Televízia 5* - Rádiá 6 - Výber MENU 7 - Ovládanie hlasitosti 8 - Play / Pause 9 - Pri Play sa posunie o 0,5 min.
-
Page 20: Vloženie Batérii Do Diaľkového Ovládača
VLOŽENIE BATÉRII DO DIAĽKOVÉHO OVLÁDAČA Do diaľkového ovládača použite dve batérie (typ AAA 1,5 V – sú súčasťou balenia). Batérie do diaľkového ovládača vložte nasledujúcim spôsobom: 1. Otvorte kryt priehradky na batérie zatlačením západky v smere krytu a zdvihnutím krytu. 2. -
Page 21: Základné Menu
ZÁKLADNÉ MENU Pohyb v menu pomocou šípiek doprava alebo doľava na diaľkovom ovládači. -
Page 22: Ponuka Televíznych Kanálov
PONUKA TELEVÍZNYCH KANÁLOV Pohyb v ponuke o jedno miesto šípkami hore alebo dole na diaľkovom ovládači. Pohyb v ponuke skokom o 5 miest šípkami vpravo alebo vľavo. Ponuka rozhlasových staníc a On-line kamier funguje na rovnakom princípe ako ponuka televíznych kanálov. –... -
Page 23: Editor Kanálov
EDITOR KANÁLOV Funkcia preskočenia (vynechania) kanálu. Označenie preskočenia kanálov sa vykonáva stlačením tlačidla na DO. Po označení Posuv poradia kanálov v smere šípky – preskočenia kanálu a následnom uložení, posuv sa vykonáva stlačením tlačidla na DO. sa kanál v editore kanálov posunie na koniec poradia, odkiaľ... - Page 24 Nastavenie požadovanej jazykovej mutácie zvoleného kanálu Zavrieť – opustenie Presunúť – zvolenie si editora kanálov bez čísla poradia kanálov. uloženia. Uložiť – uloženie požadovaných Predvolené – obnovenie pôvodných nastavení. zmien v editore.
-
Page 25: Nastavenia - Jazyk
NASTAVENIA – JAZYK Prejdenie do sekcie šípkou vpravo. Prechod späť do sekcie nastavenia - tlačítko MENU. Ovládanie výberu jazyka šípkami vpravo alebo vľavo. Potvrdenie výberu tlačítko Aktuálna verzia GUI set-top boxu Dátum a čas poslednej aktualizácie softvéru set-top boxu... -
Page 26: Nastavenia - Tv Výstupy
NASTAVENIA – TV VÝSTUPY Prejdenie do sekcie šípkou vpravo. Prechod späť do sekcie nastavenia - tlačítko MENU. Prepínanie medzi formátmi 16:9 / 4:3 Nastavenie normy vysielania PAL / NTSC Návrat do sekcie Nastavenia Nastavenie pripojenia STB Single – pri pripojení jedného TV. k TV. -
Page 27: Nastavenia - Ostatné Nastavenia
NASTAVENIA – OSTATNÉ NASTAVENIA Prejdenie do sekcie šípkou vpravo. Prechod späť do sekcie nastavenia - tlačítko MENU. Nastavenie jasu displeja na Zobrazovanie displeja na prednom paneli pri vypnutom prednom paneli STB. Možnosti: STB v polohe StandBy. Možnosti: Šetrič / čierny displej / hodinky Automaticky / Manuálne Nastavenie priehľadnosti grafického okna Návrat do sekcie Nastavenia... -
Page 28: Nastavenia - Rodičovský Zámok
NASTAVENIA – RODIČOVSKÝ ZÁMOK Možnosť rodičovského zámku Nastavenie, zmena a odstránenie hesla zamknúť / nezamknúť nastavenia. sa popisuje na ďalšej strane. Návrat do sekcie Nastavenia Stanovenie času od – do v ktorom je zámok neaktívny. Nastavenie aktívnosti zámku. Možnosti: Vypnutý (Zámok nie je aktívny)/ Zapnutý... -
Page 29: Nastavenia - Rodičovský Zámok - Popis
NASTAVENIA – RODIČOVSKÝ ZÁMOK - POPIS Rodičovský zámok: Rodičovský zámok je funkcia pomocou ktorej môžete zablokovať voľný prístup ku kanálom, ktorých obsah považujete za nevhodný pre maloleté deti. Na obrazovke sa tak zobrazia až po zadaní hesla, ktoré si sami zvolíte. Heslo vytvoríte kombináciou ľubovoľných maximálne desiatich znakov. -
Page 30: Nastavenia - O Aplikácii
NASTAVENIA – O APLIKÁCII Diagnostika vybraných veličín v závislosti od poskytovateľa Vašich služieb Obnovovanie zoznamu kanálov, TV ikoniek a EPG Kontrola aktuálnosti softvéru. V prípade neaktuálneho softvéru, je tu možnožnosť stiahnutia aktuálneho softvéru - závisí od poskytovateľa Vašich služieb. Továrenské nastavenia predstavuju uvedenie Čas poslednej aktualizácie GUI STB do pôvodného stavu v súvislosti s TV výstupmi,... -
Page 31: Nastavenia - Ostatné Informácie
NASTAVENIA – OSTATNÉ INFORMÁCIE Teplota vo vnútri Parametre RAM Teplota procesora Set-Top Boxu pamäte Diagram a parametre dátového toku na sekundárnom Diagram a parametre dátového toku na hlavnom výstupe výstupe. -
Page 32: Nastavenia - Test Siete
NASTAVENIA – TEST SIETE Test dostupnosti internetu Test dostupnosti služby Čas trvania testu Výsledok testovania... -
Page 33: Videoarchív - Možnosti Nahrávania Relácií
VIDEOARCHÍV - MOŽNOSTI NAHRÁVANIA RELÁCIÍ 1. Možnosť označovania relácií jednotlivo Možnosti nahrávania relácií spustíme stlačením tlačidla (Electronic Programme Guide = Elektronický sprievodca kanálmi) na diaľkovom ovládači (ďalej len DO). Následne sa šípkami na DO posúvame v ponuke relácií, a tie ktoré chceme nahrať, označíme individuálne stlačením tlačidla na DO. - Page 34 Relácia sa nachádza v archíve. Relácia sa nenachádza v archíve. Relácia je pripravená na nahrávanie. Relácia práve prebieha v reálnom čase.
-
Page 35: Prehrávač Relácií Z Archívu
PREHRÁVAČ RELÁCIÍ Z ARCHÍVU Celkový čas Čas začiatku relácie Názov relácie nahrávania Obrazový náhľad Tlačidlá prehrávania Čas konca nahrávania Aktuálny čas relácie... -
Page 36: Teletext A Titulky
TELETEXT A TITULKY Teletext Iba na kanáloch vysielajúcich teletext. Aktivujte stlačením nasledujúceho tlačidla na DO. - prepínanie hlavných stránok šípkami hore/dole - prepínanie podstránok šípkami vpravo/vľavo - stlačením tlačidla na DO zväčšujete veľkosť písma teletextu Titulky Iba na kanáloch vysielajúcich titulky. Aktivujte stlačením tlačidla na DO. -
Page 37: Multi Epg A Single Epg
Multi EPG Pre spustenie Multi EPG stlačte 2x tlačidlo EPG na DO. Zoznam kanálov Aktuálny čas Časová os vysielania EPG nahrávanie Časové nahrávanie Zoznam nahrávok Disk info Počet divákov Názov kanálu Relácia Bližšie informácie o zvolenej relácii Aktuálne najsledovanejšie relácie - závisí Deň... -
Page 38: Pripomienka Relácie
Vybraním ľubovolnej relácie v Multi alebo Single EPG a následným stlačením tlačidla OK, si môžte vybrať jednu z nasledujúcich možností: Prepnutie na kanál, na ktorom sa bude vysielať daná relácia. Pripomenie začiatok vysielania vybranej relácie samostatným oknom. Želáte si: Prepnúť na kanál STV Pripomenúť... - Page 39 Želáte si: Prepnúť na kanál STV Pripomenúť začiatok relácie Nastaviť nahrávanie relácie Periodické nahrávanie relácie Zrušiť Otvorí okno s možnosťou nastavenia EPG nahrávania Otvorí okno so zoznamom relácií rovnakého názvu s možnosťou periodického nahrávania. Celkový počet nájdených relácií rovnakého názvu Plán nahrávania Periodické...
- Page 40 Symboly EPG Už nahratá relácia. Relácia pripravená pre jednorázové nahratie Relácia pripravená pre periodické nahratie Práve prebiehajúca relácia Pripomenutie začiatku relácie Vybraním relácie v Multi alebo Single EPG už označenej niektorým zo symbolov EPG si môžte vybrať jednu z nasledovných možností. Želáte si: Prepnúť...
-
Page 41: Nahrávanie - Okamžité Nahrávanie
NAHRÁVANIE 1. Okamžité nahrávanie Stlačením tlačidla na diaľkovom ovládači aktivujete okamžité nahrávanie na externý HDD, napr. USB kľúč alebo iné externé HDD. Spusti nahrávanie relácie “Modré z neba” stlačením tlačidla OK. Zrušiť Priebeh aktuálneho nahrávania symbolizuje blikajúci červený znak v pravej hornej časti obrazovky a blikajúca dióda na displeji set-top boxu. -
Page 42: Epg Nahrávanie
2. EPG nahrávanie Jedná sa o nahrávanie na základe údajov podľa EPG - elektronického sprievodcu programov. V základnom menu si zvoľte položku Plán nahrávania Plán Rádiá Kamery Nahrávanie Media portal nahrávania 15.6.2011 Smerovými šípkami si vyberte z ponuky MultiEPG reláciu, ktorú... -
Page 43: Časové Nahrávanie
3. Časové nahrávanie Jedná sa o nahrávanie na základe času - Od - Do. V základnom menu si zvoľte položku NAHRÁVANIE Plán Rádiá Kamery Nahrávanie Media portal nahrávania Pre voľbu časového nahrávania stlač zelené tlačidlo pre otvorenie okna časového nahrávania EPG nahrávanie Časové... -
Page 44: Timeshifting
4. TimeShifting* Funkcia TimeShift zabezpečí nahrávanie kanálov od momentu prepnutia na tento kanál, po prepnutí na iný kanál sa spustí nahrávanie obsahu už prepnutého kanálu. Dĺžka nahratého obsahu závisí od veľkosti externého HDD zariadenia pripojeného k set-top boxu. Pre funkciu TimeShift je potrebné: 1. -
Page 45: Správa Nahrávok
5. Správa nahrávok Plán Rádiá Kamery Nahrávanie Media portal Opis stavu externého HDD zariadenia: nahrávania 1. Vložený disk a nenahráva sa: “Obsadenosť disku: 32% Bez nahrávania...” 2. Vložený disk a nahráva sa: “Obsadenosť disku: 32% Prebieha nahrávanie...” 3. Nie je vložený disk: “Nenašlo sa zariadenie”... -
Page 46: Spustenie Relácií
6. Spustenie relácií Spustenie relácie sa aktivuje stlačením tlačidla OK na DO, na konkrétnej nahrávke v zozname. Plán Rádiá Kamery Nahrávanie Media portal nahrávania Nahrávanie Zoznam nahrávok Obsadenosť disku: 32% 18:25 Prebieha nahrávanie... Nahraté relácie Zoradené: Podľa dátumu Relácia (Celkovo 18) Kanál Dátum [min]... -
Page 47: Kontrola Disku
7. Kontrola disku Existujú dva spôsoby zisťovania stavu disku. Plán Rádiá Kamery Nahrávanie Media portal nahrávania Nahrávanie Zoznam nahrávok Obsadenosť disku: 32% 18:25 Prebieha nahrávanie... Nahraté relácie Zoradené: Podľa dátumu Relácia (Celkovo 18) Kanál Dátum [min] 1. Slováci vo svete Pon 6.4.2011 2. -
Page 48: Internetový Prehliadač
INTERNETOVÝ PREHLIADAČ Umožňuje prehliadanie webových stránok na obrazovkách televíznych prijímačov. Pre plnú funkčnosť prehliadača sa odporúča používať Juice WiFi klávesnicu pripojenú k Juice set-top boxu. Plán Rádiá Kamery Nahrávanie Internet nahrávania Predcházajúca stránka Ďalšia stránka Zmazanie Zastavenie načitávania stránky zadanej URL Domovská... -
Page 49: Pripojenie Wifi Klávesnice
Pripojenie WiFi klávesnice... -
Page 50: Mediálny Portál
MEDIÁLNY PORTÁL Umožňuje využívanie rôzných mediálnych aplikácií, ktorých zoznam závisí od ponuky poskytovateľa vašich televíznych služieb. Plán Rádiá Kamery Nahrávanie Media portal nahrávania Predchádzajúca strana Ďalšia strana Tlačidlo na predchádzajúci zoznam aplikácií Tlačidlo na ďalší zoznam aplikácií Aktuálna pozícia z celkového množstva strán Výber žánrov aplikácií... -
Page 51: Nastavenie Modemu
NASTAVENIE MODEMU Na prístup do internetu s využitím analógovej telefónnej linky slúži integrovaný telefónny modem, ktorý spĺňa štandard V22bis, V34, V90, Pred použitím modemu je nutné zadať iniciačný string, ktorý zabezpečí korektné nastavenie modemu pre príslušnú krajinu. Telefónne číslo prevádzkovateľa služby Inicializačný... -
Page 52: Zapojenie Set-Top Boxu Pre Využívanie Služby
ZAPOJENIE SET-TOP BOXU PRE VYUŽÍVANIE SLUŽBY CENTRUM DOMÁCEJ ZÁBAVY Služba je aktívna v závislosti od operátora. RJ 45 - Počítač RJ 45 - Internet Viac informácii o centre domácej zábavy žiadajte u svojho operátora. -
Page 53: Najčastejšie Kladené Otázky (Faq)
NAJČASTEJŠIE KLADENÉ OTÁZKY (FAQ) Predtým než budete kontaktovať svojho poskytovateľa služby kvôli prípadnému problému, pozrite si, prosím, tieto Často kladené otázky: PROBLÉM MOŽNÉ RIEŠENIE - presvedčte sa, či napájací kábel prístroja je správne zapojený Nesvieti displej prístroja - pri nastavení MENU / Nastavenie / Ostatné Nastavenia / Displej v StandBy / Čierny displej, je displej nevysvietený. -
Page 54: Súčasťou Balenia Je
SÚČASŤOU BALENIA JE: 1x Adaptér 12V DC 2A 1x Set-top box 1x Diaľkové ovládanie 1x Scart kábel 1x HDMI kábel 2x 1,5 V batérie veľkosť AAA 1x Manuál... -
Page 55: Technická Špecifikácia
TECHNICKÁ ŠPECIFIKÁCIA Rozmery zariadenia: 288 x 54 x 232 Vstupné napájanie: 100-240 V - 50/60 Hz, 0,6 A Odber el. energie: Maximum 11W, Standby 6W Veľkosť displeja: 2,3“ Primárny výstup: HDMI 1.2a: Vysoké rozlíšenie & štandardné rozlíšenie Komponentné analógové video (3xRCA) S/PDIF Digitálne Audio (optické... - Page 57 USER MANUAL - ENGLISH LANGUAGE...
-
Page 58: Important Safety Instructions And Warnings
Under any circumstances do not dispose of this product with your normal household waste. • Refer all servicing to qualified service personnel only at Antik Technology • Antik Technology will not accept liability for any damage caused by not following these safety instructions and warnings... -
Page 59: Connecting Of Set-Top Box To Your Home Network
CONNECTING OF SET-TOP BOX TO YOUR HOME NETWORK RJ 45 - Computer RJ 45 - VoIP phone RJ 45 - Internet RJ 45... -
Page 60: Connecting Of Set-Top Box To A Television
CONNECTING OF SET-TOP BOX TO A TELEVISION A) Connecting to a Television by a SCART cable. SCART SET-TOP BOX SCART SCART Using this type of connection set in Menu: Settings / TV Outputs / Type of connection – SCART CVBS or SCART S-video (depending on type of TV) Confirm it by pressing the Use button. - Page 61 B) Connecting to a Television by a HDMI cable. HDMI SET-TOP BOX HDMI HDMI Using this type of connection set in Menu: Settings / TV Outputs / Type of connection – HDMI / HD resolution – 1080i,720p or 576i (480i for NTSC) depending on type of TV. Confirm it by pressing the Use button.
- Page 62 C) Connecting to a Television by Y Pb Pr components (CINCH). Using this type of connection set in Menu: Settings / TV Outputs / Type of connection – YPbPr / HD COMPONENT TV resolution – 1080i,720p or VIDEO 576i (480i NTSC) depending on type of TV.
- Page 63 D) Connecting to a PC screen by a DVI / HDMI cable AUDIO cable (CINCH). DVI MONITOR CINCH MONITOR AUDIO CINCH SET-TOP BOX HDMI SET-TOP BOX AUDIO Using this type of connection set in Menu: Settings / TV Outputs / Type of connection – DVI monitor / HD resolution –...
- Page 64 E) Connecting to a Television by a RF cable (coaxial). RF IN TV RF OUT SET-TOP BOX RF (coaxial) Using this type of connection set in Menu: Settings / TV outputs / Type of connection – RF / RF setting (It is necessary to set the right channel for TV signal reception).
- Page 65 After connecting of a set-top box to a Television or PC screen by one of the mentioned options, plug the set-top box into the mains supply. Set-top box is not supposed to be unplugged from the mains supply, just by pressing Standby button on remote control to put it into Standby mode.
-
Page 66: Connecting To A Digital Audio Device
CONNECTING TO A DIGITAL AUDIO DEVICE To each of previous schemes (A, B, C, D, E) you may connect a digital audio device. 1. By TOSLINK - optical connection. AV RECEIVER TOSLINK AV RECEIVER TOSLINK SET-TOP BOX TOSLINK... - Page 67 2. By SPDIF – metallic digital connection. SPDIF AV RECEIVER AV RECEIVER SPDIF SET-TOP BOX SPDIF...
-
Page 68: Identification Of Parts
IDENTIFICATION OF PARTS Front Panel Navigation arrows Display Standby Button MENU- to display or exit from the menu OK - confirmation of selected option By pressing the button on front panel you obtain a basic menu of front panel: Restart, IP Info, Language, IP Conf, Reinit, TV Output, GUI Menu. RESTART - Restart STB, Restart GUI - possibility to restart set-top box or GUI application itself. -
Page 69: Rear Panel
REAR PANEL Analog AUDIO and VIDEO connection (composite outputs), Component S-VIDEO outputs (CINCH) AUDIO digital optical output (TOSLINK-multichannel output, Internet network AUDIO analog for example 5.1.sound) connection outputs (CINCH) Digital VIDEO and AUDIO Connection of IR transmission sensor for 2. TV RF OUT (coaxial connection for analog USB-ports (type 2.0) video signal), it might be used for... -
Page 70: Icons On A Display Of Set-Top Box
ICONS ON A DISPLAY OF SET-TOP BOX Updating icons S (Sources) It downloads the source list (channel list). P (Programs) It downloads the EPG (Electronic Program Guide) for channels. I (Images) It downloads icons for sources. The function SLEEP is ON. Less than 1 minute left, it keeps flickering. It signalizes a software update. -
Page 71: The Remote Control
THE REMOTE CONTROL... -
Page 72: Buttons Description
BUTTONS DESCRIPTION 1 – StandBy – to set the device to standby mode. To switch the device on again, press standby once again 2 – Numerical Keys – switching the channels 3 – Switching the channels for 2 digit program number 4* - TV 5* - Radio 6 - Menu –... -
Page 73: Installing The Remote Control Batteries
INSTALLING THE REMOTE CONTROL BATTERIES Insert 2 batteries into the remote control (type AAA 1,5 V – provided). Remove the battery cover from the remote control and put 2 x AAA size batteries inside the compartment. The diagram inside the battery compartment shows the correct way to install the batteries. Ensure you do not use batteries after date of expiration. -
Page 74: Basic Menu
BASIC MENU left / right arrows on remote control to navigate through Menu. -
Page 75: Channel List
CHANNEL LIST up / down arrows on remote control to navigate through Channel list channel by channel. left / right arrows on remote control to skip through Channel list in 5 positions up or down. Radio list and Camera list works the same way. Time remaining Current time –... -
Page 76: Channel Editor
CHANNEL EDITOR Change order of the channels by selecting one of the Skip a channel. Mark it by pressing the OK button arrows and confirm it by pressing the button on on remote control. All marked channels are remote control. transferred at the end of the order of Channel Editor where you can unmark them, too. - Page 77 Setting of required language mutation for each individual channel (not available for each channel) Select the direct number of Exit the Channel Editor channel to move it in Channel order with no save Saving of required changes Restore of initial setting in Channel Editor...
-
Page 78: Settings - Language
SETTINGS - LANGUAGE Use righ arrow to enter the right side of Settings. Use the Menu button to return to the left side of Settings. Use left/right arrows on remote control to navigate through language icons. Current GUI version of set-top box Date and time of the last software update of set-top box... -
Page 79: Settings - Tv Outputs
SETTINGS – TV OUTPUTS Use right arrow to enter the right side of Settings. Use Menu button to return to the left side of Settings. Broadcast system PAL / NTSC TV aspect ratio: Switching the formats 16:9 / 4:3 Return to the left side of Settings Various types of connections of set-top box to TV. -
Page 80: Setings - Other Settings
SETTINGS – OTHER SETTINGS Use right arrow to enter the right side of Settings. Use Menu button to return to the left side of Settings Display brightness setting: Setting StandBy Display: Selection of display choices while set-top box is in of display brightness: Manually StandBy mode:... -
Page 81: Settings - Parental Lock
SETTINGS – PARENTAL LOCK Set, Change and Delete of the Lock Settings - possibility of parental password is described on next page. lock to lock/unlock the settings Return to the left side of Settings Open Lock Time – setting the time when the lock is OFF Active Lock: ON –... -
Page 82: Settings - Parental Lock - Description
SETTINGS - PARENTAL LOCK - DESCRIPTION Parental Lock: The Parental Lock feature allows you to password protect channel or allow access to all menus. Password is created by entering any 10 figures (it might be less figures than 10 but 10 is maximum) Create a password: Go to: Menu / Settings / Parental Lock / Password for Settings and Parental... -
Page 83: Settings - About Application
SETTINGS - ABOUT APPLICATION Actual software control-in case software is not up to date, possibility to download the actual one-depending on your Diagnostics of selected values-depend- television service provider ing on your television service provider Set your STB into the initial settings in terms of TV Reloading of channel list, outputs, channel editor, display, parental lock, password TV icons and EPG... -
Page 84: Settings - Other Info
SETTINGS - OTHER INFO Inside STB RAM memory CPU temperature temperature parameters Stream diagram and parameters at the AUX output Stream diagram and parameters at the MAIN output... -
Page 85: Settings - Network Test
SETTINGS - NETWORK TEST Test of internet availability Test of service availability Test duration Test results Return to the left side of Settings... -
Page 86: Archive - Recording The Programs
ARCHIVE – RECORDING THE PROGRAMS 1. Marking the programs for recording one by one (individually) Activate Recording options by pressing the button (Electronic Program Guide) on remote control. up/down/right/left arrows to navigate through program list in EPG window . The programs you want to record, mark them one by one (individually) by pressing the button on remote control Next to the program name the red spot appears, symbolizing that program is ready for... - Page 87 Program is already recorded Program is not recorded Program is marked and ready for recording Program is ongoing at the moment...
-
Page 88: Archive Program Player
ARCHIVE PROGRAM PLAYER Total time of Initial time of Program name the program recording Video keys Final time of recording Image preview Ongoing time of the program... -
Page 89: Teletext And Subtitles
TELETEXT AND SUBTITLES Teletext Only at the channels broadcasting teletext. Activate it by pressing the button on remote control. - Use up/down arrows to switch between main pages - Use right/left arrows to switch between subpages - Use button to enlarge the size of teletext fonts Subtitles Only at the channels broadcasting subtitles. -
Page 90: Multi Epg And Single Epg
Multi EPG To activate Multi EPG press 2x the EPG button on remote control. Channel list Current time Program timeline EPG record Time record Recorded Disc info More info about selected program Channel name Viewer`s number Program Most watched programs at the moment - Day of broadcast depends on your television service provider Single EPG... -
Page 91: Reminder
By selecting a program in Multi or Single EPG Menu and pressing the OK button on remote control, choose one of the following options: Switching to the channel of selected program. Program start reminder Would you like to: Switch to channel STV Remind the program Set recording Set periodic recording... - Page 92 Would you like to: Switch to channel BBC Remind the program Set recording Set periodic recording Cancel EPG record window pop-ups with possibility to set EPG recording Periodic record window pop-ups with same name program list Total number of found same name program Record plan Periodic record 18:25...
- Page 93 EPG symbols Already recorded programs Program ready for one-off recording Program ready for periodic recording Ongoing live program Program start reminder By selecting a program already marked by some of the EPG symbols in Multi or Single EPG Menu and pressing the OK button on remote control, choose one of the following options: Would you like to: Switch to channel BBC Cancel reminder...
-
Page 94: Recording - Instant Recording
RECORDING 1. Instant recording By pressing the button on remote control, launch instant recording on external HDD, e.g. USB key or other types of external HDD. Would you like to record “Addams family”? Cancel The actual recording process symbolises blinking RED symbol in right top corner of TV screen and blinking RED diode on front panel of STB. -
Page 95: Epg Recording
2. EPG recording Recording based on EPG datas - Electronic Program Guide. Select Record plan in Basic menu Television Radio Camera Recording Record plan Media portal 15.6.2011 By navigation arrows choose program you wish to record from Multi EPG Menu and con rm it by pressing the RED button on remote control EPG record Time record... -
Page 96: Time Recording
3. Time recording Recording based on real time values-From-To. Select Record plan in Basic menu Radio Cameras Recording Record plan Media portal Press green button for Time recording Menu EPG record Time record Recorded Disc info Select day for Time recording Adjustment of start / nish Time for recording Start time of Time recording (choose by numeric keys on remote control) Record plan... -
Page 97: Timeshift Recording
4. TimeShift recording* TimeShift functionality provides channel recording from the moment of switching onto the channel. Amount of recorded content depends on the external USB device capacity. It is necessary for TimeShift to: 1. Set in Menu: Settings / About application / TimeShift / Yes 2. -
Page 98: Recordings Management
5. Recordings Management Radio Cameras Recording Record plan Media portal Status of external HDD devices: 1. Disc inserted and not recording “Disc occupation: 32% No recording...” 2. Disc inserted and recording: “Disc occupation: 32% Recording ...” 3. Disc not inserted: “No device found”... -
Page 99: Program Play
6. Program Play Select the program in “Recorded” list and play it by pressing the OK button. Radio Cameras Recording Record plan Media portal Recording Recorded Disc occupation: 32% 18:25 Recording ... Recorded Sorted by: Date Program (Total 18) Channel Date [min] 1. -
Page 100: Disc Checking
7. Disc Checking There are 2 ways of nding the disc status. Radio Cameras Recording Record plan Media portal Recording Recorded Disc occupation: 32% 18:25 Recording... Recorded Sorted by: date Program (Total 18) Channel Date [min] 1. News Mon 6.4.2011 2. -
Page 101: Internet Browser
INTERNET BROWSER Provides internet web browsing on TV sets. To apply full browser functionality Antik Technology recommends using of Juice WiFi keyboard connected to Juice set-top box. Radios Cameras Recording Record plan Internet Previous page URL address deleting Next page... -
Page 102: Connecting Wifi Keyboard To Juice Set-Top Box
CONNECTING WiFi KEYBOARD TO JUICE SET-TOP BOX... -
Page 103: Media Portal
MEDIA PORTAL It allows using of various media applications. Their o er depends on your television service provider. Radio Cameras Recording Record plan Media portal Previous Next Button for previous application list Button for next application list Current page position from total number of pages Genres selection by up-down arrows on remote control. -
Page 104: Modem Settings
MODEM SETTINGS To access internet using analog phone line use integrated phone modem according to V22bis, V34, V90 standards. Insert init string before using modem to ensure correct settings for every individual country. Service provider`s phone number Init string Modem status... -
Page 105: Connecting Of Set-Top Box For Using
CONNECTING OF SET-TOP BOX FOR USING HOME ENTERTAINMENT CENTRE The service is active depending on your provider. RJ 45 - PC RJ 45 - Internet Ask your provider for more information about Home Entertainment Centre. -
Page 106: Frequently Asked Questions (Faq)
FREQUENTLY ASKED QUESTIONS (FAQ) Before you contact your provider regarding troubles with you set-top box, check these Frequently Asked Questions. You might find you answer right here. TROUBLE HELP AND ADVICE - internet cable is disconnected Set-top box display is OFF - you might have set Menu/Settings/Other Settings/Standby display/Black Display where set-top box display is unlit on purpose - double check Menu/Settings/TV Outputs –... -
Page 107: Content Of The Box
CONTENT OF THE BOX: 1x Set-top box 1x Remote control 1x External Power Source 12V DC 2A 1x Scart cable 1x HDMI cable 2x 1,5 V batteries size AAA 1x User Guide... -
Page 108: Technical Specification
TECHNICAL SPECIFICATION Measurements: 288 x 54 x 232 Input Voltage: 100-240 V - 50/60 Hz, 0,6 A Power Consumption: Maximum 11W, Standby 6W Display size: 2,3“ Primary output: HDMI 1.2a: High definiton & standard definiton Component analog video (3xRCA) S/PDIF Digital Audio (optical a coaxial) Stereo Audio (2xRCA) TOSLINK –...
