Commencez
maintenant...
AVERTISSEMENT
Danger -Poids excessif
Deux personnes ou plus doivent
intervenir pour déplacer et
installer la hotte.
Le non-respect de cette
instruction peut causer une
blessure au dos ou d'autres
blessures.
1.
Enlever tout débris d'emballage
qui pourrait rester dans le ventilateur.
2.
Ôter les vis et le couvercle de la
boîte de raccordement électrique.
3.
Installer un serre-câble
(homologation UL/CSA) dans le trou de
passage à l'arrière de la boîte de
raccordement.
Observer les instructions appropriées
correspondant au type d'installation.
SORTIE MURALE
1.
Choisir un emplacement sur un
mur extérieur où il n'y aura pas
d'interférence entre le conduit
d'évacuation et les poteaux du
colombage, les câblages, les
tuyauteries, etc. Le code local peut
imposer une distance d'au moins 61 cm
(24 po) entre le sol et le ventilateur
extérieur; tenir compte des
accumulations de neige potentielles,
selon la région.
2.
Percer le trou de guidage/
centrage au centre de l'ouverture de
dia. 27,9 cm (11 po) à réaliser.
35,6 cm
(14 po)
86,4 cm
(34 po)
23,8 cm
(9 3/8 po)
27 cm
(10 5/8 po)
dia. hole
= trou de
38,1 cm
dia. 3 cm
(15 po)
(1 1/4 po)
69,9 cm (27 1/2 po)
3.
Tracer sur le mur un rectangle de
69,9 x 86,4 cm (27 1/2 x 34 po) – voir la
FIGURE 1.
4.
Découper une ouverture
rectangulaire dans le parement
seulement. Ne pas couper les planches
de doublure. Immobiliser les extrémités
des planches de parement par clouage.
5.
Tracer un cercle de diamètre 27,9
cm (11 po) centré sur le trou de guidage
– voir FIGURE 1. Marquer la position du
centre d'un trou de 3 cm (1 1/4 po) pour
le passage du câble électrique, voir
FIGURE 1.
6.
Découper l'ouverture de dia. 27,9
cm (11 po) dans les planches de
doublure. Percer le trou de dia. 3 cm
(1 1/4 po) pour le passage du câble
électrique.
7.
Appliquer une grosse coulée de
calfeutrant sur la face arrière de la
caisse, le long du bord externe.
8.
Centrer la collerette du ventilateur
extérieur sur l'ouverture de dia. 27,9 cm
(11 po); veiller à ce que le trou de 3 cm
(1 1/4 po) pour le passage du câble
électrique soit aligné avec le trou de
passage dans la boîte de raccordement
du câblage.
9.
Fixer le ventilateur extérieur sur
le mur avec des vis de taille appropriée.
Obturer les quatre trous du panneau
arrière pour éviter l'introduction
d'humidité dans la résidence, à travers
la caisse du ventilateur.
(27,9 cm) 11 po
trou de dia.
trou de
guidage/centrage
58,4 cm
(23 po)
trou de

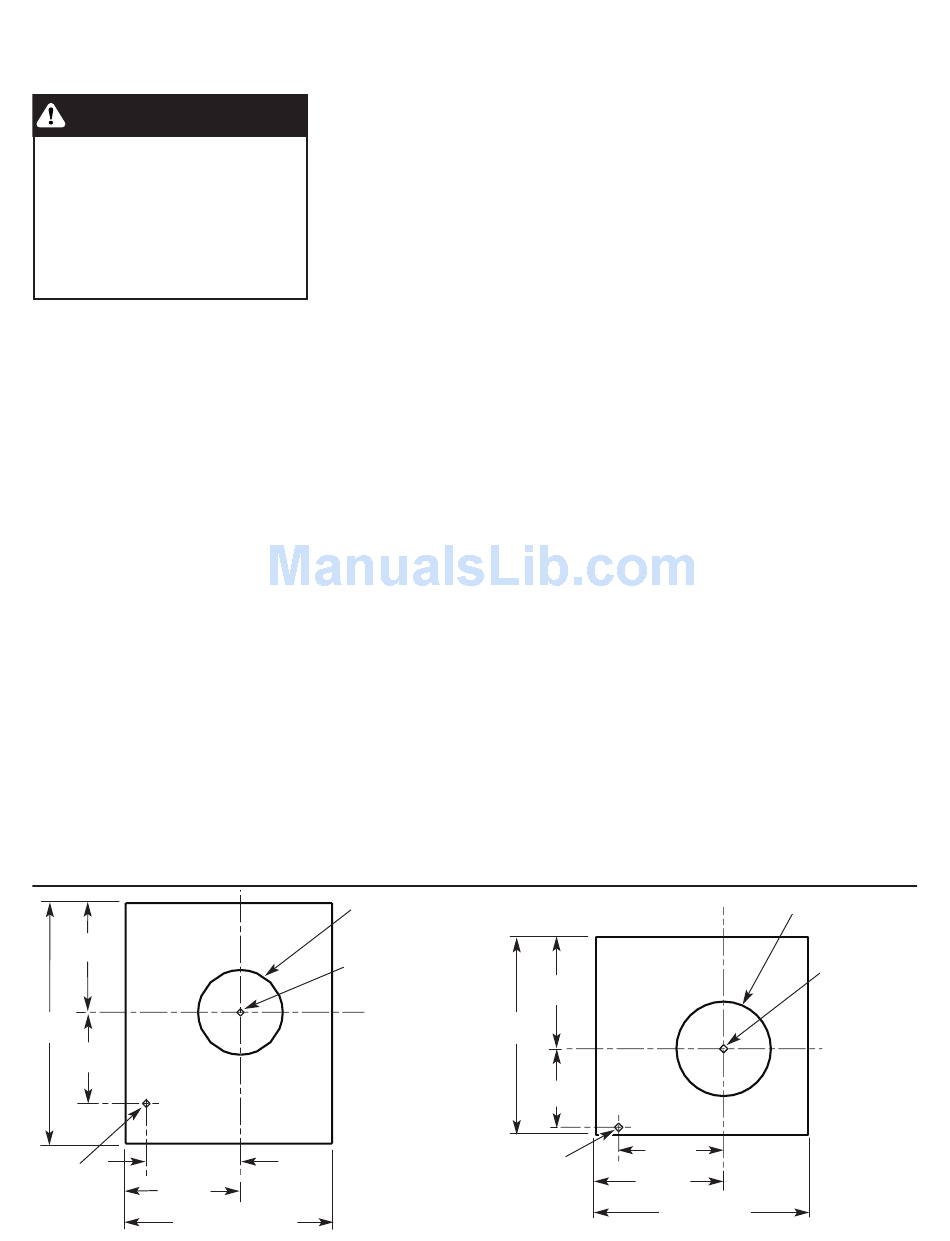

FIGURE 1
dia. 3 cm
(1 1/4 po)
10.
de chaque vis de fixation.
11.
«Raccordement du câblage électrique
et du conduit d'évacuation», page 4.
SORTIE À TRAVERS LE TOIT
1.
Choisir un endroit sur le versant
arrière du toit qui minimisera la
longueur du conduit d'évacuation. Éviter
tout obstacle comme câble de
télévision, conducteur électrique, etc. Si
le sommet du ventilateur extérieur est
au même niveau que le faîte du toit, il
ne sera pas visible depuis la rue; tenir
compte de ceci lors des opérations
effectuées dans le grenier.
2.
Marquer un point centré entre les
solives pour le perçage du trou de
guidage.
3.
Depuis l'extérieur, à partir de la
position du trou de guidage, tracer les
limites de l'ouverture rectangulaire
présentées à la FIGURE 2. DANS
CETTE ZONE, enlever SEULEMENT
les bardeaux du toit.
4.
Tracer un cercle de diamètre
27,9 cm (11 po) centré sur le trou de
guidage – voir FIGURE 2. Marquer la
position du centre d'un trou de 3 cm
(11/4 po) pour le passage du câble
électrique, voir FIGURE 2.
5.
Découper l'ouverture circulaire
de dia. 27,9 cm (11 po) dans les
planches du toit. Percer le trou de dia.
3 cm (1 1/4 po) pour le passage du
câble électrique.
32,4 cm
(12 3/4 po)
23,8 cm
(9 3/8 po)
27 cm
(10 5/8 po)
34,9 cm
(13 3/4 po)
63,5 cm (25 po)
Calfeutrer autour de la tête
Passer à l'étape
(27,9 cm) 11 po
trou de dia.
trou de
guidage/centrage
FIGURE 2
Page 3
