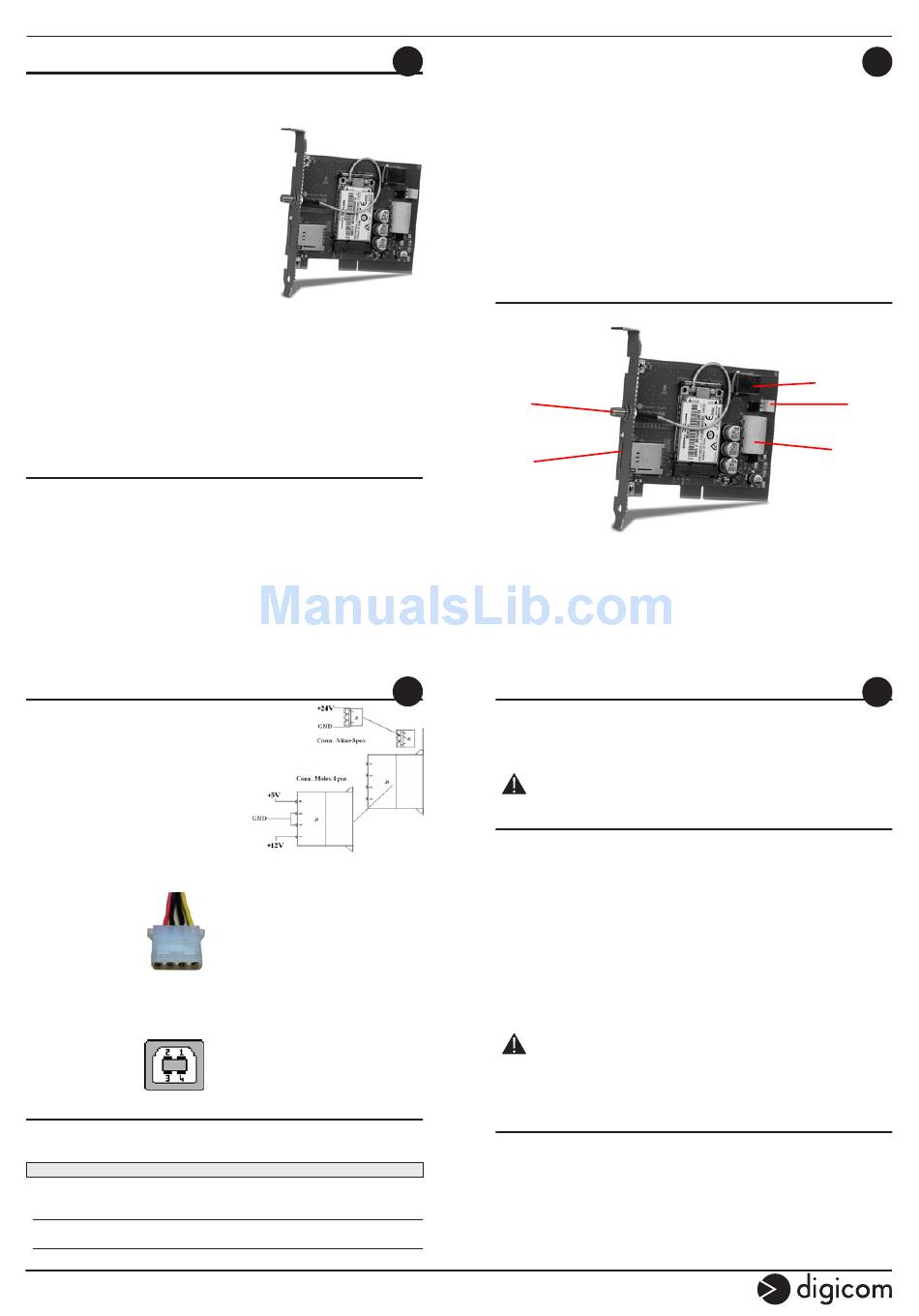

Digicom 3G Modem USB Internal Quick Manual

3G Modem USB Internal
3G ModeM USB INTeRNAL
Guida Rapida ver. 1.0 del 12/2009 - Cod. 7D1650
Grazie per la fiducia accordataci nell'acquistare un prodotto Digicom!
3G Modem USB Internal è un modem 3G interno con
interfaccia USB ideale per tutte le applicazioni industriali
e di telecontrollo di ultima generazione.
Un modem USB HSDPA/UMTS/EDGE/GPRS grazie al
quale è possibile essere sempre connessi senza dover
richiedere e sottoscrivere ulteriori abbonamenti: linea
telefonica, adsl, etc.
La tecnologia ad alta velocità HSDPA/HSUPA fino a
7.2 Mbit/s in download e 2Mbit/s in upload mette a
disposizione un accesso a Internet alle stesse velocità
di un collegamento ADSL via cavo, ma con la libertà
di una connessione senza fili.
L'interfacciamento del 3G Modem avviene attraverso l'interfaccia USB interna della scheda
PC. La porta USB 2.0 viene utilizzata per la sola connessione dati e non anche per
l'alimentazione della scheda. Questa scelta permette di superare il limite dei 500 mA forniti
al massimo dalla porta USB, ottenendo migliori performance sul campo.
3G Modem USB Internal ha un'antenna esterna con un cavo da 3m, posizionabile in base
alla logistica e al segnale migliore. È possibile rimuovere l'antenna fornita a corredo per
utilizzarne una a maggior guadagno.

CARATTERISTICHE TECNICHE

• Banda UMTS 2100MHz
• Banda UMTS 2100/1900/850MHz (opzionale)
• Banda EDGE/GPRS/GSM: 850/900/1800/1900MHz
• HSDPA (High Speed Downlink Packet Access) fino a 7.2 Mbit/s
• UMTS (Universal Mobile Telecommunications Systems) fino a 384 Kbit/s
• EDGE (Enhanced Data Rates for GSM Evolution) fino a 248 Kbit/s
• GPRS (General Packet Radio Service) fino a 85 Kbit/s
• Antenna Esterna Omnidirezionale con cavo da 3mt.
• Connettore Antenna SMA per collegamento con antenne ad alto guadagno dove
necessario
Connettori di alimentazione
È possibile alimentare 3G Modem USB Internal
a 5 VDC, 12 VDC attraverso il connettore Molex 4
PIN o a 24V attraverso il connettore Mini-Spox.
• Opzione 5/12V
3G Modem USB Internal è predisposto per
essere alimentato a 12V (Molex 4PIN). Per il
funzionamento a 5V è necessaria una modifica
hardware (contattare Digicom S.p.A.).
I connettori PC per l'alimentazione sono convenzionalmente così cablati:
+12 VDC Giallo
Ground Nero
Ground Nero
+5 VDC Rosso
Connettore USB
Di seguito viene riportato il cablaggio del connettore USB utilizzato. 3G Modem USB Internal
è predisposto per montare anche connettori USB passo 2.54mm.
1 VCC +5VDC
2 D- Data -
3 D+ Data +
4 GND Ground
DESCRIZIONE DEI LED
Sulla scheda 3G Modem USB Internal sono presenti 2 led:
LED COLORE STATO
Status Rosso Acceso Fisso
Lampeggio Lento
Lampeggio Veloce
PWR Verde
Acceso
Spento
1
3
DESCRIZIONE
Dispositivo pronto
Richiesta PIN o SIM non presente
Traffico dati in corso
Dispositivo alimentato
Dispositivo non alimentato
• Invio/ricezione SMS
• Interfaccia USB 2.0
• Connettore USB tipo B
• Connettore USB passo 2,54 mm (opzionale)
• Alloggiamento SIM card tipo Plug in (3V) da pannello frontale
• Indicatori luminosi: Alimentazione e Status
• Alimentazione +12V su connettore molex 4 pin
• Alimentazione +5V (opzionale) su connettore molex 4 pin
• Alimentazione +24V su connettore dedicato mini spox
• Supporto comandi AT
• Driver per Windows 7, Vista, XP, e 2000
• Supporto Linux
• Range di temperatura: da 0°C a +55°C
• Approvazione R&TTE
• Marcatura CE
DESCRIZIONE HARDWARE
Connettore Antenna
Porta SIM
INSTALLAZIONE
La procedura di installazione si suddivide in due parti:

• Installazione Hardware

• Installazione Driver
NOTA: Windows richiede prima l'installazione dei driver, a differenza di
Linux in cui è consigliato effettuare prima l'installazione hardware.
Installazione Hardware
Di seguito verrà utilizzato come esempio l'installazione su una scheda PC.
A Pc spento seguite la procedura riportata di seguito:
• Dopo aver tolto il prodotto dalla confezione verificate l'integrità dell'apparato.
• Prima di operare sul vostro PC scollegate la presa di alimentazione.
• Svitate il coperchio del PC per poter accedere agli slot interni.
• Individuate uno Slot PCI libero.
Questo slot viene utilizzato solo per il fissaggio meccanico.
• Inserite il 3G modem USB Internal e fissate la scheda utilizzando la vite che fermava
la chiusura metallica di protezione dello slot.
• Collegate 3G Modem USB Internal a una porta USB della vostra scheda PC.
• Inserite la SIM, vi suggeriamo di disabilitare il PIN.
Attenzione: non è possibile inserire la SIM con la scheda già
alimentata.
• Collegate l'alimentazione al 3G Modem USB Internal.
• Richiudete il coperchio del PC.
Installazione Driver
Per la descrizione completa dell'installazione dei Driver, fate riferimento al Manuale
Operativo presente nel CD-Rom allegato.
Guida Rapida
2
Connettore USB
Connettore Mini-SPOX
Alimentazione 24V
Connettore Molex
Alimentazione 12 o 5V
4
