Summary of Contents for Logitech Z-640

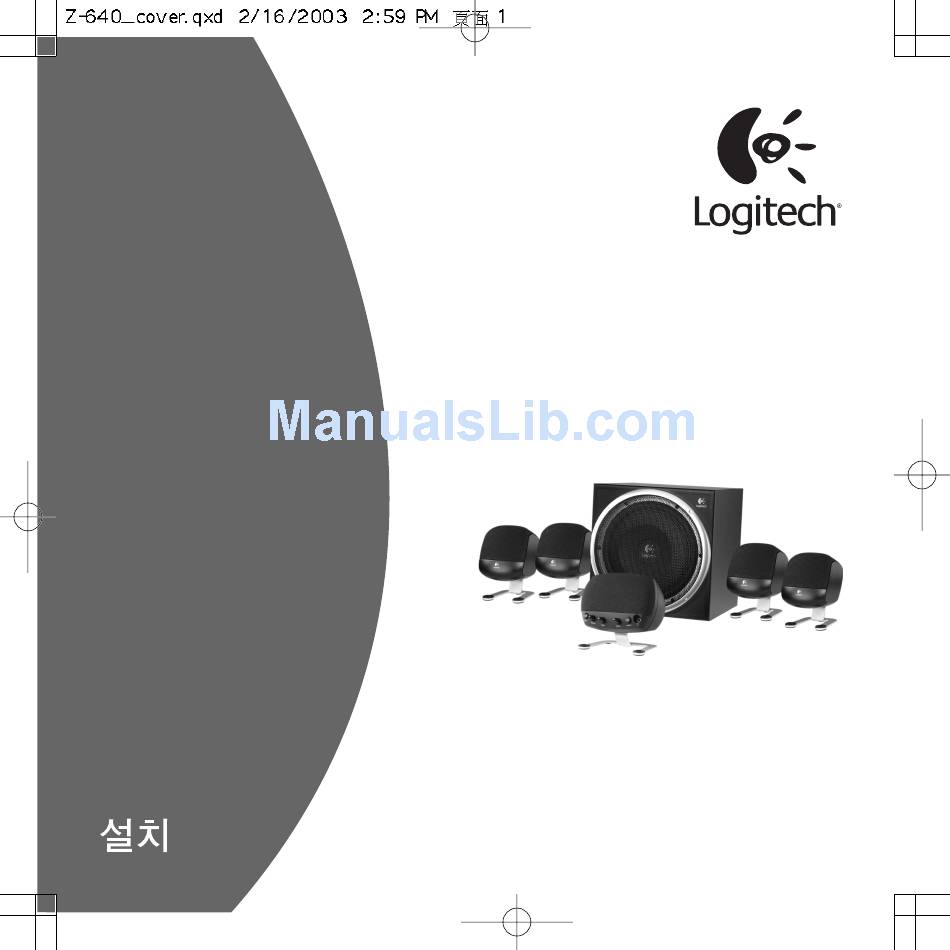

- Page 1 Logitech Setup ® Z-640 安裝 安装...
- Page 2 IMPORTANT SAFETY INFORMATION CAUTION ELECTRIC SHOCK HAZARD • Read these instructions. • Operate the speakers only from the audio line out jack of the computer or of an audio device. • Keep these instructions. • Protect the power cord from being walked on or •...
- Page 3 Thank you for purchasing the Z-640 speaker system from Logitech. The Z-640 system will raise your audio experience to new levels. To discover more Logitech products, visit us on the web at www.logitech.com. 1. Subwoofer 2. Right front speaker —black plug 3.
- Page 4 Setting up your Logitech® Z-640 speakers Important: For your safety, set up the system before plugging it into a power source. 1. Before attaching the cables to the subwoofer, position the two front satellite speakers on either side of your computer monitor about the same distance from each other as from you.
- Page 5 Instead, adjust the headphone volume on your sound card or video game. Dolby® Digital The Z-640 speakers support Dolby® Digital sound on your PC if your 6-channel sound card or DVD software can decode a Dolby® Digital soundtrack. English...
-
Page 6: Specifications
Remedies. Logitech’s entire liability and your exclusive remedy for any breach of warranty shall be, at Logitech’s option, to: (a) repair or replace the hardware, provided that the hardware is returned to the point of purchase or such other place as Logitech may direct, with a copy of the sales receipt, or (b) refund the price paid. - Page 7 • 請閱讀這本手冊。 • 喇叭只能從電腦或音效裝置的訊號輸出插 孔來操作。 • 請保存這本手冊。 • 避免踏到或擠壓到電源線，特別是在插 • 注意所有的警告。 頭、便利插座以及從裝置延伸出來之處。 • 遵守所有的指示。 • 請勿使用製造商指定以外的附件/配件。 • 先拔除喇叭連至電腦的連接線，以及連至 • 如果要在雷雨時提高對本裝置的保護，請 插座的電源線，然後再以乾布擦拭清潔。 自插座拔除喇叭的電源線，並關閉電腦。 • 請依照製造商的指示進行安裝。 • 如果長期沒有使用，請拔除此裝置的電源 • 將喇叭放在平穩的位置，避免因傾倒而造 線。 成喇叭的損壞或整體的傷害。 • 當裝置有任何的損壞，例如電源線或插頭 • 請勿在潮溼處使用喇叭、將喇叭浸在任何 損壞、被潑灑到液體、有物體被塞入裝置 的液體中，或是將任何的液體傾倒在喇叭 中、裝置曝露在雨中或潮溼的環境中、運 上。 作不正常或是遭到摔落時，便需要服務。 • 請勿擋住音箱的開口，也切勿將物體塞入 •...
- Page 8 感謝您購買羅技的 Z-640 揚聲系統。Z-640 系統將會讓您體驗全新的音效效果。如需 更多關於羅技產品之相關資訊，請造訪我們的網站：www.logitech.com。 1. 重低音喇叭 2. 右前喇叭 - 黑色插頭 3. 右後喇叭 - 紅色插頭 4. PC 的音源輸入纜線 - 綠色、黑色與橘色 插頭 5. 中央聲道喇叭 - 黑色 D-sub 接頭 6. 電源線 VOLUME 7. 左後喇叭 - 白色插頭 8. 左前喇叭 - 黃色插頭 9. 重低音喇叭音量...
- Page 9 Z-640 喇叭的安裝 Logitech ® 重要：基於安全的理由，請先安裝系統，再接上電源。 1. 在連接纜線與重低音喇叭之前，請將兩個前方的衛星喇叭分別放在電腦螢幕的兩 邊，讓它們之間的距離與您的距離相同。讓它們面對您。 其他的衛星喇叭則放在您的後方，距離約與前方喇叭的距離相同。 將中央聲道喇叭放在您的螢幕上面，或是您的螢幕與鍵盤中間的桌面上。這個喇 叭是系統的控制中心，因此請放在您手部可及的範圍內。依照您放的位置來調整 腳架，讓聲音可以直接往您的方向傳送。如果要調整腳架，請拆下用於固定的螺 絲，將腳架反轉，然後再裝上螺絲。 為了達到最佳的音效品質，請將重低音喇叭放在桌下的地面上。請保持喇叭周圍 的通風良好。 2. 將各衛星喇叭的彩色插頭分別插入重低音喇叭背面的對應彩色插孔中。將中央喇 叭的 d-sub 插頭連接到重低音喇叭上，如上頁所示。在插入插頭之前，先仔細地 排列好接腳，然後再用螺絲固定接頭。 3. A. 如果您有 PC 及： • 6 聲道音效卡：請將音源輸入纜線的彩色插頭插入音效卡上對應的彩色插孔 中。如果要聆聽 6 聲道音效卡的最佳效果，請確定沒有按下中央喇叭控制 的矩陣按鈕。 • 4 聲道音效卡：請將音源輸入纜線的綠色插頭插入前方的插孔中，然後將黑 色插頭插入音效卡的後方插孔中。如果要打開中央聲道喇叭的聲音，請按 下中央喇叭上的矩陣按鈕。 • 2 聲道音效卡：請將音源輸入纜線的綠色插頭插入音效卡上的「訊號輸出」...
- Page 10 Z-640 喇叭的音效 ® 請在中央聲道喇叭上進行下列控制： 電源 打開或關閉系統電源。 系統音量 調整整體的系統音量。 前後聲道音量平衡 調整後方喇叭的音量大小。 中央 調整中央喇叭的音量大小。 矩陣 如果您沒有 6 聲道音效卡，請使用「矩陣」功能來提供中央聲道喇叭的聲音。這 項功能可以從前方的左右喇叭來創造中央聲道喇叭的聲音。 耳機插孔 當 Z-640 系統搭配耳機使用時，喇叭會自動變成靜音，以供個人聆聽。注意：耳 機的音量是由您的音效卡或遊戲來控制的，不能使用中央喇叭上的系統音量旋鈕 來調整。請從音效卡或遊戲來調整耳機音量。 Dolby® Digital 如果您的 6 聲道音效卡或 DVD 軟體可以解碼 Dolby® Digital 聲音，Z-640 喇叭便會 在您的 PC 上支援 Dolby® Digital 音效。 繁體中文...
- Page 11 32.7 瓦 RMS (2 x 5.6 瓦前置聲道；2 x 5.6 瓦後置聲道；10.3 瓦中置聲道) 輸入阻抗 4 ohms，1 kHz 總瞬間輸出功率：140 瓦 <10% THD 系統 THD：優於削波前的 0.05% THD 有限保固 羅技保證自購買日起兩 (2) 年，本文件隨附之硬體產品均無材料及人工方面的重大瑕疵。羅技的有限保固僅適用 於原始購買者，不得轉讓。您除了享有本保固中的特定法律權利，也可能會因當地法令而享有其他不同的權利。 補救條款。羅技對於任何違反保固的全部責任以及您的除外補救，應由羅技決定是要：(a) 修復或更換硬體如果 硬體已送回購買處，或是羅技所指定的其他地點，並附上購買收據影本；或是 (b) 依購買價格退款。任何更換硬 體的保固期均為原始保固剩下的時間，或三十 (30) 日，以這兩者中較長的時間為準。如果硬體是因意外、濫用 或誤用而造成故障，上述補救條款即無效。 免責聲明。本合約中的明示保固條款已取代所有其他的保固。羅技及其供應商明確否認所有其他的保固，包括但 不限於為硬體相關之特定目的之商品化及適用性所作的默示保證，以及無侵害第三者權利之行為。羅技經銷商、 代理商或員工均無進行任何修改、延伸或增加此保固的權利。在某些司法權管轄的範圍內，並不允許對默示保固 的期限設限，因此上述限制可能不適用於您。 責任限制。羅技或其供應商對於任何替代產品或服務的採購費用、利潤的損失、資訊或資料的損失或是任何其他 由於銷售、使用或無法使用任何羅技產品或服務的特殊性、間接性、必然性或偶發性損壞，即使羅技已被告知有 此類損壞的可能性，亦均不負責。羅技及其供應商的總責任不得超過實際付給 LOGITECH 產品的金額，或是導致 責任的服務。在某些司法權管轄的範圍內，並不允許對偶發性或必然性損壞有除外或設限，因此上述限制或除外 可能不適用於您。倘若適用法律規定需對個人傷害的範圍負責，上述限制便不適用。 繁體中文...
- Page 12 重要安全信息 小心 有触电危险 • 请阅读这些说明。 • 只能将扬声器连接到计算机或音频设备的 音频输出线插孔上。 • 请保留这些说明。 • 保证电源线不会受到踩踏或挤压，尤其是 • 请注意所有的警告。 在插头处、设备插座处以及从设备引出的 • 请遵循所有的说明。 点上。 • 在用干布清洁扬声器之前，请先将其从计 • 只能使用制造商指定的附件。 算机上拔下，并从电源插座上断开。 • 在有雷雨时，为了避免干扰，请将扬声器 • 请按照制造商的说明进行安装。 的插头从电源插座中拔出，并关闭计算机。 • 请将扬声器放在一个稳定的位置，以防坠 • 当长时间不使用时，请将此设备的插头拔 落导致扬声器损坏或人身伤害。 出。 • 请不要在靠近水的地方使用扬声器，也不 • 当该设备以任何方式受到损坏，例如电源 要将扬声器浸入任何液体中或将任何液体 线或插头损坏、被液体泼溅、有物体落入 泼溅在其上。...
- Page 13 感谢您购买罗技 Z-640 扬声器系统。Z-640 系统会将您的音频享受提升到一个新的水 平。要了解更多的罗技产品，请访问我们的 Web 站点，网址为 www.logitech.com.cn。 1. 重低音喇叭 2. 前置右声道扬声器 — 黑色插头 3. 后置右声道扬声器 — 红色插头 4. PC 音频输入线 — 绿色、黑色和 橙色插头 5. 中置声道扬声器 — 黑色 d-sub 接口 VOLUME 6. 电源线 7. 后置左声道扬声器 — 白色插头 8. 前置左声道扬声器 — 黄色插头...
- Page 14 安装 Logitech® Z-640 扬声器 重要信息：出于安全考虑，请先安装该系统，然后再接通电源。 1. 将音频线接到重低音喇叭之前，请将两个前置卫星喇叭放置在计算机显示器的两 侧，使它们与您之间的距离相同。同时调整它们的角度，使其面向您。 将另外两个卫星喇叭放置在您的身后，它们之间的距离、摆位和前置扬声器的间 距大致相同。 将中置声道扬声器放置在监视器的上方， 或者放置在监视器与键盘之间的桌面上。 这个扬声器是整个系统的控制中心，所以您需要将它放置在容易控制的位置。根 据您放置的位置调整底座，以便您能够直接面向声源。要调整底座，请松开与卫 星喇叭连接的螺丝，反转底座后再拧紧螺丝。 为了获得最佳的声音品质，请将重低音喇叭放置桌子下方的地板上。请确保其周 围通风良好。 2. 请将每个卫星喇叭的各个颜色的插头插入重低音喇叭后面的颜色对应的插孔中。 如前一页所示，将中置扬声器的 d-sub 插头插入重低音喇叭上。请仔细对准针脚， 然后插入插头，最后拧紧接口的螺丝。 3. A. 如果您有一台 PC 和一个： • 6 声道声卡：将音频输入线的带颜色的插头插入声卡上的相对应带颜色标记 的插孔中。为了从您的 6 声道声卡获得最佳的声音效果，请不要按下中置 扬声器控制装置上的矩阵按钮。 • 4 声道声卡：将音频输入线的绿色插头插入声卡的主声道插孔，将黑色插头 插入声卡的环绕声道插孔。为了使中置声道扬声器能够发出声音，请按下 中置扬声器上的矩阵按钮。...
- Page 15 享受 Logitech®Z-640 扬声器 找到中置声道扬声器上的这些控件： 电源 打开和关闭系统电源。 系统音量 调节整个系统的音量。 音量衰减 调节后置扬声器的音量级别。 中置音量 调节中置扬声器的音量级别。 矩阵 如果没有 6 声道声卡，使用矩阵功能可以为中置声道扬声器提供声道。此功能可 以从前置的左右两个扬声器为中置声道扬声器创造声音。 耳机插孔 当在 Z-640 系统中使用耳机时，扬声器将自动静音，从而可以独自倾听声音。 注意：耳机的音量由声卡或视频游戏主机控制，无法通过中置扬声器上的系统音 量旋钮进行调节。所以，您需要在声卡或视频游戏主机上调节耳机音量。 Dolby® Digital Z-640 扬声器支持在您的 PC 上播放 Dolby® Digital 声音，前提是您的 6 声道声 卡或 DVD 软件可以对 Dolby® Digital 声道进行解码。 简体中文...
- Page 16 规格 总 RMS 功率：71.2 瓦 -- 重低音喇叭：25.7 瓦 RMS，阻抗为 4 欧姆，此时频率为 100Hz， THD（总谐波失真）为 10%；19.0 瓦 RMS，阻抗为 4 欧姆，此时频率为 100Hz，THD 为 1% -- 卫星喇叭：45.5 瓦 RMS（2 x 7.3 w 前置；2 x 7.3 w 后置；16.3 w 中置） ， 阻抗为 4 欧姆，此时频率为 1kHz，THD（总谐波失真）为 10%；32.7 瓦 RMS（2 x 5.6 w 前置；2 x 5.6 w 后置；10.3 w 中置）...
- Page 17 Z-640_KO.qxd 2/16/2003 3:28 PM Page 17 주요 안전 정보 주의 감전 위험 • 이 지시사항을 읽으십시오. • 스피커는 반드시 컴퓨터나 오디오 기기의 오 디오 회선 출력 잭에 연결하여 작동하십시오. • 이 지시사항을 준수하십시오. • 전기 코드가 밟히지 않도록 하고 특히 플러그 •...
- Page 18 Z-640_KO.qxd 2/16/2003 3:28 PM Page 18 로지텍의 Z-640 스피커 시스템을 구입해 주셔서 감사합니다. Z-640 시스템은 여러분께 새로운 오디오의 세계를 선사할 것입니다. 다른 로지텍 제품을 보려면 로지텍 웹사이트인 www.logitech.com을 방문해 주 십시오. 1. 서브우퍼 2. 전면 스피커(우) - 검정색 플러그 3. 후면 스피커(우) - 빨간색...
- Page 19 Z-640_KO.qxd 2/16/2003 3:28 PM Page 19 Z-640 스피커 설치 ® Logitech 중요: 안전을 위해 전원을 연결하기 전에 먼저 시스템을 설정하십시오. 1. 케이블을 서브우퍼에 연결하기 전에 전면 위성 스피커 두 개를 사용자에게서 같은 거리만큼 띄워서 컴퓨터 모니터 양쪽에 놓습니다. 스피커 방향은 사용자를 향하도록 합니다.
- Page 20 수 있습니다. 이 기능은 중앙 채널 스피커로 전면 좌우 스피커의 사운드를 만들어 냅니다. 헤드폰 잭 Z-640 시스템에 헤드폰을 사용하면 혼자만 들을 수 있도록 스피커는 자동적으로 소리가 없어집니 다. 참고: 헤드폰의 볼륨은 사운드 카드나 비디오 게임에서 제어되며 중앙 스피커의 시스템 볼륨 조...
- Page 21 Z-640_KO.qxd 2/16/2003 3:28 PM Page 21 사양 전체 RMS 출력: 71.2와트 - 서브우퍼: 100 Hz, 10% THD(전 고조파 왜곡)에서 4옴의 25.7와트 RMS; 100 Hz, 1% THD에서 4옴의 19.0와트 RMS -- 위성 스피커: 1 kHz, 10% THD(전 고조파 왜곡)에서 4옴의 45.5와트 RMS(전면: 2 x 7.3 w, 후면: 2 x 7.3 w, 중앙: 16.3 w);...
- Page 24 ® ©2003 Logitech. All rights reserved. Logitech, the Logitech logo, and other Logitech marks are owned by Logitech and may be registered. PlayStation is the registered trademark of Sony Computer Entertainment Inc. Dolby is a trademark of Dolby Laboratories. All other trademarks are the property of their respective owners.
