Summary of Contents for Novus NVH-250H-II

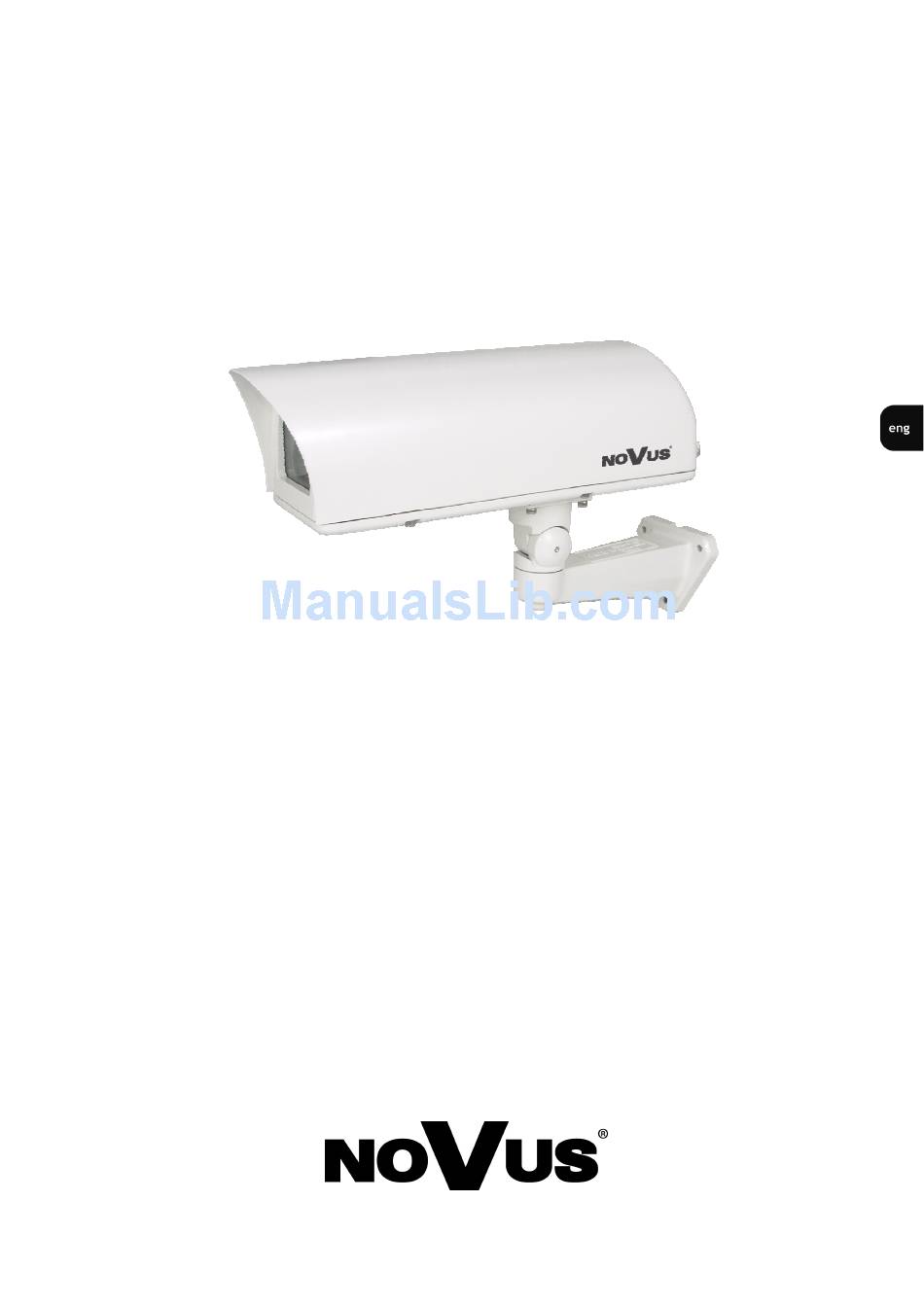

- Page 1 U s e r ’s m a n u a l NVH-250H/230-II NVH-250H/12/24-II...
- Page 2 NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: - Electromagnetic compatibility EMC 2004/108/EC. - Low voltage LVD 2006/95/EC with further amendment.
-
Page 3: Important Safeguards And Warnings
NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 WARNINGS ATTENTION! THE KNOWLEDGE OF THIS USER’S MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATING. YOU ARE KINDLY REQUESTED TO FAMILIARIZE YOURSELF WITH THIS MANUAL BEFORE STARTING THE DEVICE. THE MANUAL SHOULD BE KEPT FOR FUTURE USE. - Page 4 NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 WARNINGS For protection of the equipment during a lightning storm or when it is left unattended and unused for long periods of time, unplug the unit. Disconnect any antennas or cable systems that may be connected to the equipment. This will prevent damage to the equipment due to lightning or power-line surges.
-
Page 5: Main Characteristics
NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 MAIN CHARACTERISTIC 1. MAIN CHARACTERISTICS External housing for compact cameras ♦ Die-cast aluminium costruction with powder coat stove finished, glass window ♦ Internal heater allows to operate in temperatures : from - 40°C to 50°C ♦... -
Page 6: Specifications
NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 SPECIFICATIONS 3.1 Dimensions details All rights reserved © AAT Holding sp. z o.o. - Page 7 NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 SPECIFICATIONS 3.2. Housing elements Main parts of NVH-250H-II housing: Bottom Bracket Unscrew 4 screws to open housing by drawing back top part. See picture below for parts lacation. Mounting base Additional Thermostat board...
-
Page 8: Electrical Elements
NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 SPECIFICATIONS 3.3. Electrical elements Housing is equipped with a heater controlled by a thermostat. The heater task is to avoid steam condensation on glass window. That’s why heater is located next to the glass window. Depending on housing model, the heater operates with 230 VAC or 12VDC and 24 VAC. - Page 9 NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 MOUNTING 4. Mounting camera in housing Select suitable mounting location and lead all cables near the bracket. Mark mounting position and drill 3 holes for plastic anchors. Screw on bracket to the wall using 4 tapping screws witch plastic anchors. Unscrew 3 screws connecting parts of the housing with Hex L-wrench.
- Page 10 NVH-250H /230-II, NVH-250H/12/24-II – user’s manual, v .2.3 AAT Holding Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 05 46, fax: (22) 546 05 01 www.aat.pl All rights reserved © AAT Holding sp. z o.o. 2011-01-31 V. 2.3...
- Page 11 i n s t r u k c j a o b s ł u g i NVH-250H/230-II NVH-250H/12/24-II...
- Page 12 NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 INFORMACJE Dyrektywy EMC (89/336/EEC) i LVD (73/23/EEC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: • Kompatybilność elektromagnetyczna EMC 2004/108/EC. • Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
-
Page 13: Warunki Bezpieczeństwa
NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 UWAGI I OSTRZEśENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI OBUDOWY. UWAGA ! NIE WOLNO DOKONYWAĆ śADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ... - Page 14 NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 WARUNKI BEZPIECZEŃSTWA 8. Urządzenie moŜe być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez producenta w danych technicznych obudowy. Dlatego teŜ, zabrania się zasilania obudowy ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta parametrach;...
-
Page 15: Dane Techniczne
NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 DANE TECHNICZNE 1. CHARAKTERYSTYKA OGÓLNA Obudowy zewnętrzne do kamer kompaktowych ♦ Korpus wykonany z aluminium pokrytego powłoką proszkową w kolorze białym, wewnętrzne ♦ elementy konstrukcyjne wykonane ze stali, okienko wykonane ze szkła Wbudowana grzałka pozwalają... - Page 16 NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 DANE TECHNICZNE 3.1 Wymiary szczegółowe Wszelkie prawa zastrzeŜone © AAT Holding sp. z o.o.
- Page 17 NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 DANE TECHNICZNE 3.2. Budowa i elementy składowe obudowy Obudowa NVH-250H-II składa się z następujących elementów głównych: Część górna Część dolna Uchwyt Po odkręceniu 4 wkrętów, moŜna otworzyć obudowę odchylając część górną do tyłu.
- Page 18 NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 DANE TECHNICZNE 3.3. WyposaŜenie elektryczne obudowy Obudowy wyposaŜone są w grzałkę sterowaną przez termostat. Zadaniem grzałki jest niedopuszczenie do kondensacji pary wodnej na okienku obudowy dlatego teŜ znajduje się bezpośrednio przy nim. W zaleŜności od typu obudowa moŜe być wyposaŜona albo w grzałkę...
- Page 19 NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 MONTAś KAMERY W OBUDOWIE 4. MONTAś KAMERY W OBUDOWIE Wybrać odpowiednią lokalizację i doprowadzić wszystkie niezbędne przewody w pobliŜe uchwytu. Oznaczyć miejsce montaŜu, a następnie wywiercić 3 otwory pod odpowiednie kołki rozporowe. Przykręcić...
- Page 20 NVH-250H /230-II, NVH-250H/12/24-II - instrukcja obsługi, wersja 2.3 AAT Holding Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 05 46, fax: (22) 546 05 01 www.aat.pl Wszelkie prawa zastrzeŜone © AAT Holding sp. z o.o. 2011-01-31 V. 2.3...
