1.7 Disk sürücülerinin montajı
1.7.1 PATA optik disk sürücüsü

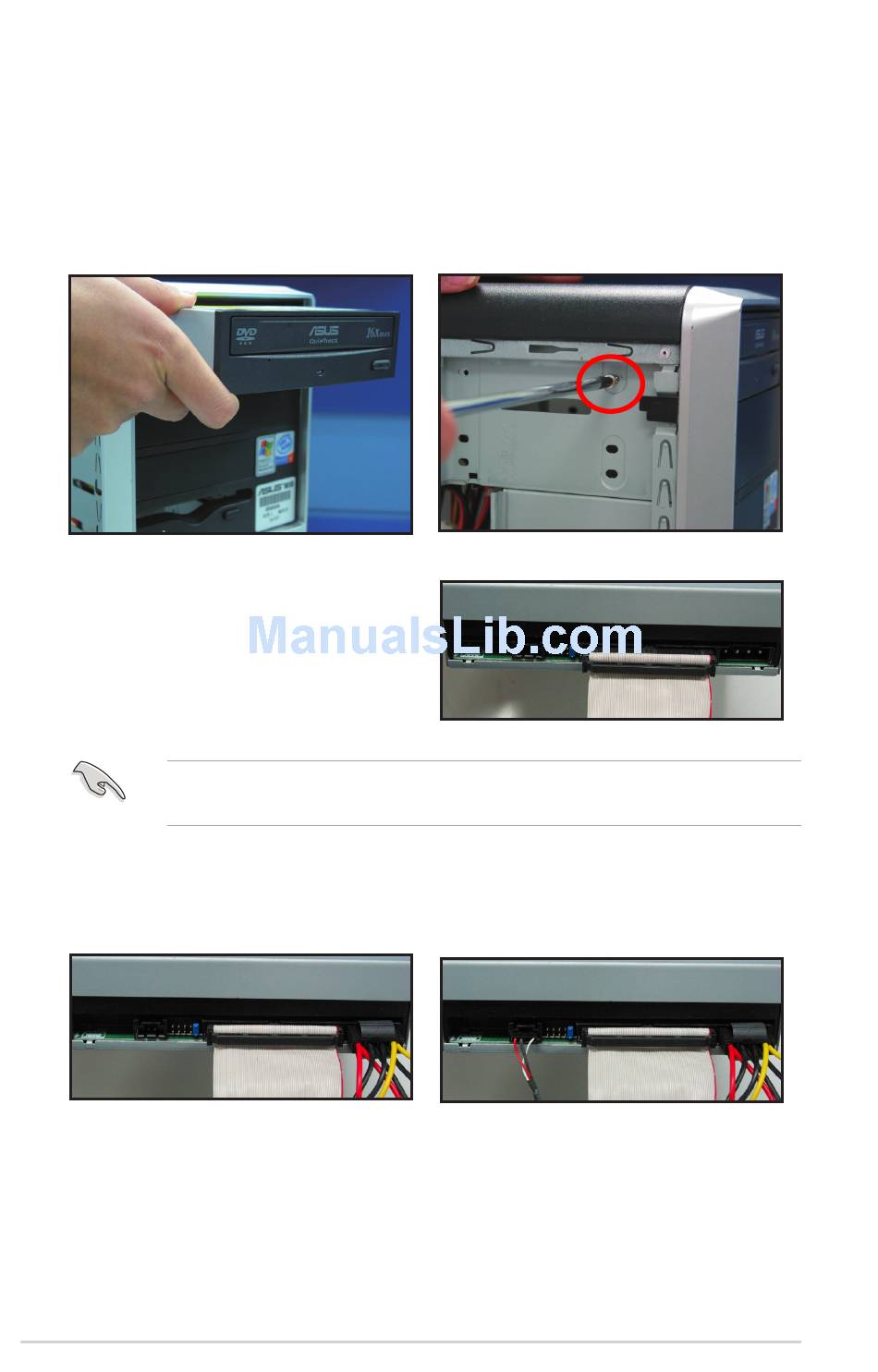

1. Yapay kapağı çıkarın ve optik disk
sürücüsünü bölmeye kaydırın.
3. IDE kabloyu optik sürücüye takın.
IDE kablo üzerindeki kırmızı şerit,
pin1 ucudur ve optik sürücüdeki
çukur, pin1 işaretine karşılık
gelmelidir.
IDE kabloları yanlış kullanıma karşı korumalıdır. IDE kabloyu asla konektör içine
zorlamayın.
4. 4 pinli güç kablosunu optik
sürücüye bağlayın.
1-10
2. Vida deliklerini hizalayın ve
disk sürücüsünü vidalarla
sağlamlaştırın.
5. Ses kablosunu optik sürücüdeki
konektöre bağlayın.
Bölüm 1: Hızlı Çalıştırma
