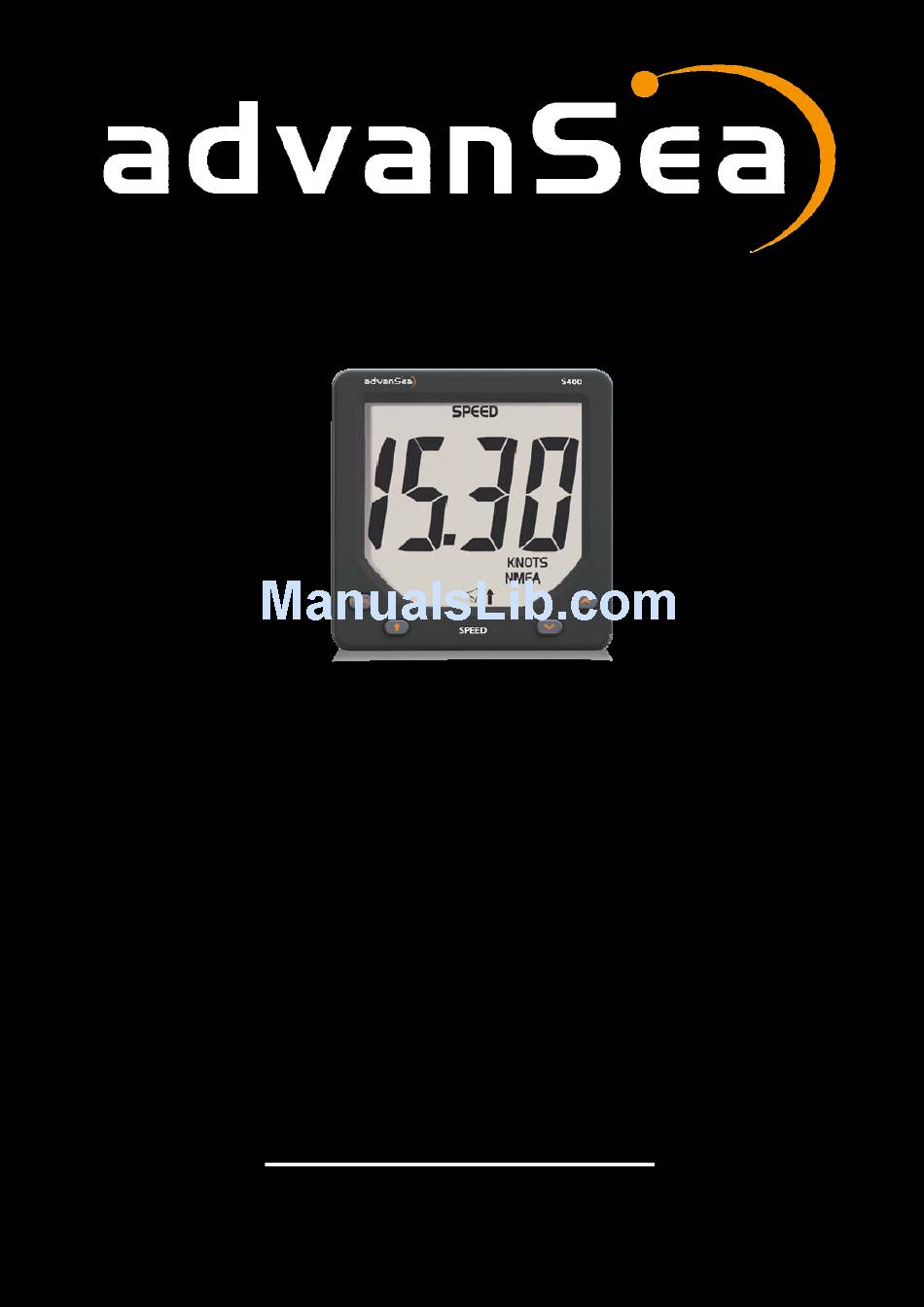

  • Page 1 SPEED S400 User manual Manuel utilisateur Other languages available on the CD-Rom or at : Autres langues disponibles sur CD-Rom ou sur: www.advansea.com...
  • Page 2 Installation: if not installed correctly, the appliance will not operate to the best of its ability. In the event of doubt, please contact your advanSea retailer. Ensure that all holes made to mount the appliance are drilled in places without risk and that they do not weaken the structure of the boat.

  • Page 3: Table Of Contents

    Table of contents 1. Introduction 1.1. General presentation ........p.4 1.2. Components supplied with your Speed S400 ..p.5 1.3. Technical characteristics ........p.5 2. General operation 2.1. Powering on ............. p.7 2.2. Operation in normal mode ........ p.7 2.2.1. Selecting information on the display 2.2.2.
  • Page 4 3.2.2. Description of electrical connections 3.2.2.1. Bus connection 3.2.2.2. Speed connection 3.2.3. Connections 4. Troubleshooting ........p.22 Installation and Operation Manual S400 series...

  • Page 5: Introduction

    1 Introduction Thank you for choosing an AdvanSea product. We are convinced your S400 instrument will provide you with many safe and happy years of navigation. This manual describes how to install and operate the Speed S400 AdvanSea. 1.1. General presentation...

  • Page 6: Components Supplied With Your Speed S400

    • 1 LT8 cable for connection to the speedometer sensor The Speed S400 is part of the S400 advanSea family of navigation instruments, including instruments for measuring speed, depth, and wind. They may be connected together to form an integrated data system for a boat (see chapter 2.6).
  • Page 7 Electrical specifications Buzzer output Switched to ground, open collector, 30 V DC and 300 mA max. (green wire): It is recommended to protect this output with a 300 mA fuse. NMEA 0183: Version 3.01, asynchronous 4800 baud, 8 bit link, without parity, 1 stop bit.

  • Page 8: General Operation

    2 General operation 2.1. Powering on The SPEED S400 display does not include an integrated switch. The unit is powered by a 12 V DC supply on the red (+) and black (-) wires. When stopped, all settings are memorized.

  • Page 9: Selecting Units Of Measurement

    2.2.2. Selecting units of measurement To change the unit of measurement for some data, press at least 2 seconds on the key. The following table summarizes the various units displayed according to the data selected: In bold, default units. 2.2.3. Resetting data To reset the average speed and max speed data on the upper line, first display the parameter to be reset to 0 and press simultaneously at least 2 seconds on the keys.

  • Page 10: Countdown Timer

    2.2.4. Countdown timer Once CHRONO is displayed, trigger it by pressing simultaneously on the keys. The countdown starts from the data displayed (which can be configured between 1 and 10 minutes, see menu paragraph 2.5.6.). A long beep signals when the countdown switches to the full minute.

  • Page 11: Setting The Speed Alarm Thresholds

    • The internal buzzer sounds, • The buzzer or the external lights are activated. An alarm can be cancelled and inhibited for 3 minutes by pressing on any key on the keypad. After this period, a new alarm may be triggered when the measurement sensor once again exceeds the programmed thresholds.

  • Page 12: Setting The Battery Alarm Threshold

    menu menu Press , then once again on to display the "SPEED Lo" low threshold page for the speedo, then adjust the required value of the threshold using the keys. 2 seconds Press to exit setup mode, or time out after 10 seconds. 2.3.2.

  • Page 13: Speed Damping

    2.4.1. Speed damping A damping coefficient is available to the user for boat speed. Depending on navigation conditions, this parameter can be adjusted to between 1 and 30. menu menu Press for 2 seconds, then on until the "dAM" setup page is displayed, then adjust the required value using the keys.

  • Page 14: Calibrating By Log

    The boat speed is calibrated in the calibration menu, by replacing the boat speed displayed with the boat speed estimated by the user, or measured using another source. We recommend you navigate at constant speed. Note the speed displayed on a GPS receiver (it should be greater than 5 kts) or measure the time taken to cover a given distance (speed between 5 and 20 kts, in calm seas, with little current).

  • Page 15: Configuring The Countdown Timer

    2.4.5. Configuring the countdown timer The duration of the countdown can be configured to the nearest minute, between 1 and 10 minutes. menu menu Press for 2 seconds, then on until the "tim" setup page is displayed, then adjust the required value using the keys.

  • Page 16: Key Beeps

    2 seconds Press to exit setup mode, or time out after 10 seconds. 2.4.7. Key beeps The key beeps can be activated or deactivated. menu menu Press for 2 seconds, then until the "bIP" page is displayed, then activate (on) or deactivate (OFF) the beep using the keys.

  • Page 17: Standby

    2. 6. Network operation (Bus AS-1) The AS-1 bus is used to connect products in the advanSea family via a rapid and reliable exchange protocol. Only the bus wires need to be connected. No start-up settings are required.

  • Page 18: Displaying Multiple Data

    • to change the units, the alarm threshold values or to calibrate from a single instrument. • to activate or deactivate alarms from a single instrument. The protocol allows exchange of similar data from different sources (direct measurement from the sensor, or from the bus or via NMEA). 2.6.1.

  • Page 19: Installation

    Water temperature Note: The data from the NMEA input are displayed with the icon. 3.1.2. NMEA 0183 output interface The Speed S400’s NMEA output emits at a speed of 1 Hz the 3 frames below: NMEA frames Data transmitted Boat speed...

  • Page 20: Mounting And Connections

    3.2. Mounting and connections 3.2.1. Mounting the Speed S400 unit The Speed unit must be mounted in a visible location and protected from any risk of shocks. It should be placed more than 10cm from a compass and more than 50cm from radio or radar antenna, far from all engines, fluorescent light, alternators and radio or radar transmitters.
  • Page 21 Connect the - power to the black wire without connector and the red wire to the + power via a switch and a 1A fuse. • For a system comprising several "Advansea" instruments, connect all the orange bus wires from each instrument together. •...
  • Page 22 Installation and Operation Manual S400 series...
  • Page 23 SIMU flashing on the screen, with incoherent readings displayed. • Unit in simulation mode. If the problems continue, we recommend you contact your advanSea retailer or our customer support department. All contacts can be found at www.advansea.com. Installation and Operation Manual S400 series...
  • Page 24 Cette notice présente les procédures d’installation et d’utilisation de l’appareil à la date d’impression. AdvanSea se réserve le droit de modifier les caractéristiques techniques de l’appareil sans préavis.
  • Page 25 Table des matières 1. Introduction 1.1. Présentation générale ........p.4 1.2. Eléments livrés avec votre Speed S400 ....p.5 1.3. Caractéristiques techniques....... p.5 2. Fonctionnement général 2.1. Mise sous tension ..........p.7 2.2. Fonctionnement mode normal ......p.7 2.2.1. Sélection des informations sur l’afficheur 2.2.2.
  • Page 26 3.2 .2. Description des raccordements électriques 3.2.2.1. Liaison Bus 3.2.2.2. Liaison Speedo 3.2.3. Branchements 4. En cas de problèmes ..........p.23 Manuel d’installation et d’utilisation Série S400...

  • Page 27: Introduction

    Nous vous remercions d’avoir choisi un produit AdvanSea. Nous sommes convaincus que votre instrument S400 vous apportera des années de navigation sûres et heureuses. Ce manuel décrit l’installation et l’utilisation du Speed S400 AdvanSea. 1.1. Présentation générale Description de l’afficheur : Le boîtier S400 offre une grande taille d’écran et des caractères géants pour une...

  • Page 28: Eléments Livrés Avec Votre Speed S400

    Le Speed S400 est livré sans capteur. Vous pouvez les commander via des kits complets, ou en consultant notre site www.advanSea.com. Retrouvez également la liste complète des accessoires sur www.advanSea.com 1.3.
  • Page 29 Caractéristiques électriques Sortie Buzzer (fil Sortie commandée à la masse, type collecteur ouvert, Intensité vert) : 300mA sous 30Vcc maximum. Il est recommandé de protéger cette sortie avec un fusible de 300mA. NMEA 0183 : Version 3.01, liaison type asynchrone à 4800 bauds, 8 bits, sans parité, 1 bit de stop.

  • Page 30: Mise Sous Tension

    2.1. Mise sous tension L’afficheur Speed S400 ne possédant pas d’interrupteur intégré, la mise en marche se fait par l’alimentation en 12 Vdc sur les fils rouge (+) et noir (-). A l’arrêt, l’ensemble des réglages est mémorisé. 2.2. Fonctionnement mode normal 2.2.1.

  • Page 31: Sélection Des Unités De Mesure

    2.2.2. Sélection des unités de mesure Le changement de l’unité de mesure de certaines informations se fait en appuyant au moins 2 secondes sur la touche Le tableau ci-dessous récapitule les différentes unités affichées suivant la donnée sélectionnée : Désignation Label LCD Unités affichées Température d’eau...

  • Page 32: Chrono Régate

    2.2.4. Chrono régate Une fois le CHRONO affiché sur la ligne inférieure, le déclenchement se fait par appui simultané des touches Le compte à rebours s’enclenche à partir de la donnée affichée (paramétrable entre 1 et 10 minutes, voir paragraphe menu 2.5.6.). Un bip long signale le passage du compte à...

  • Page 33: Réglage Des Seuils D'alarme Speedo

    • Le clignotement du pictogramme • Le clignotement de la donnée concernée par l’alarme, • L’allumage automatique du rétro éclairage LCD à son niveau le plus élevé, • Le déclenchement du buzzer interne, • L’activation du buzzer ou des lampes externes. Une alarme peut être acquittée et inhibée pour une durée de 3 minutes par un appui simple sur des touches du clavier.

  • Page 34: Réglage Du Seuil De L'alarme Batterie

    Appui sur pour sortir du mode de réglage, ou sortie automatique après 10 secondes. Procédure de réglage de l’alarme basse Speedo : menu menu Appuyer sur , puis impulsion sur pour afficher la page seuil haut du SPEED Lo speedo « », puis ajuster la valeur du seuil désirée avec les touches 2 secondes Appui sur...

  • Page 35: Paramétrage

    2.4. Paramétrage Pour identifier les différents paramètres réglables par l’utilisateur, l’afficheur SPEED indique en alternance toutes les 2 secondes, le texte du paramètre sélectionné avec sa valeur. Durant le réglage, l’affichage se fige sur la page de la valeur afin de régler cette dernière.

  • Page 36: Calibration Speedo Par La Vitesse

    2 secondes Appui sur pour sortir du mode de réglage, ou sortie automatique après 10 secondes. 2.4.3. Calibration speedo par la vitesse Le capteur speedomètre peut être calibré par la vitesse ou par la distance. L’étalonnage de la vitesse surface s’effectue dans le menu de calibration, par remplacement de la vitesse surface affichée par la vitesse surface estimée par l’utilisateur ou mesurée par une autre source.

  • Page 37: Paramétrage Du Chrono Régate

    Dans le menu de calibration, remplacer la distance affichée pour le loch journalier par la distance réelle du trajet parcouru. menu menu Appuyer 2 secondes sur , puis impulsions sur pour afficher la page de réglage du loch « LOG », puis ajuster la valeur désirée avec les touches (ajustement ±50% max de la valeur mesurée par le loch journalier).

  • Page 38: Mode Simulation

    2.4.6. Mode simulation Le mode simulation est accessible par le menu Paramétrage. Ce mode est repéré par le pictogramme clignotant sur le LCD et reste actif après une coupure d’alimentation. Il peut être utilisé pour des représentations commerciales du produit et dispose des fonctionnalités suivantes : •...

  • Page 39: Reset Des Données En Mémoire

    2 secondes Appui sur pour sortir du mode de réglage, ou sortie automatique après 10 secondes. 2.4.8. Reset des données en mémoire A tout moment il est possible de recharger dans la mémoire utilisateur la configuration usine de l’afficheur Multi. Pour cela, une commande de reset mémoire est accessible dans le menu.

  • Page 40: Mise En Veille

    à retrouver l’ensemble des fonctionnalités de l’appareil. 2.6. Fonctionnement en réseau (Bus AS-1) Le bus AS-1 permet l’interconnexion des produits de la gamme advanSea à travers un protocole d’échange rapide et fiable. Il suffit de connecter les fils propres au bus.

  • Page 41: Affichage Des Données Multiples

    2.6.1. Affichage des données multiples Afin de pouvoir afficher des données multiples, on différenciera un instrument répéteur (sans capteur), d’un instrument mesureur (avec capteur ou recevant des données NMEA). Un instrument répéteur pourra afficher au maximum 2 données multiples disponibles sur le bus (par exemple : speedo bâbord et speedo tribord).

  • Page 42: Installation

    Nota : Les données issues de entrée NMEA sont affichées avec le pictogramme allumé. 3.1.2. Interface sortie NMEA 0183 La sortie NMEA de l’afficheur Speed S400 émet à une cadence de 1 Hz les 3 trames ci-dessous : Trames NMEA...

  • Page 43: Montage Et Branchements

    3.2. Montage et branchements 3.2.1. Montage du boîtier Speed S400 Le boîtier Speed doit être monté à un emplacement visible et protégé de tout risque de choc. Il doit être placé à plus de 10cm d’un compas et plus de 50cm d’antennes radio ou radar, éloigné...
  • Page 44 + alimentation via un interrupteur et une protection (fusible 1A). • Dans le cas d’un système composé de plusieurs instruments « Advansea », brancher ensemble tous les fils bus orange de chaque instrument. • Brancher une source NMEA (GPS par exemple) sur le fil jaune pour le +nmea et le noir pour le –...
  • Page 45 • Manuel d’installation et d’utilisation Série S400...
  • Page 46 Clignotement du mot SIMU sur l’écran, avec valeurs affichées incohérentes. • Appareil en mode simulation. • Si les problèmes persistent, nous vous recommandons de contacter votre revendeur advanSea ou de nos services supports clients. Tous les contacts sont sur www.advansea.com. Manuel d’installation et d’utilisation Série S400...
  • Page 47 ● FRANCE & SWITZERLAND ● NETHERLANDS & BELGIUM Plastimo France Navimo Holland Bv 15 rue Ingénieur Verrière Industrieweg 4 56100 LORIENT - FRANCE 2871 JE SCHOONHOVEN Tél : +33 (0)2 97 87 36 36 THE NETHERLANDS Fax : +33 (0)2 97 87 36 49 Ph: +31 (0)182 320522 e-mail : plastimo@plastimo.fr...
  • Page 48 S400 Series GPS Combo advanSea is a registered trademark of S400 Series instruments – SPEED - Ref. 58419 – June 2009 – Rev. 1 Manuel d’installation et d’utilisation Série S400...
