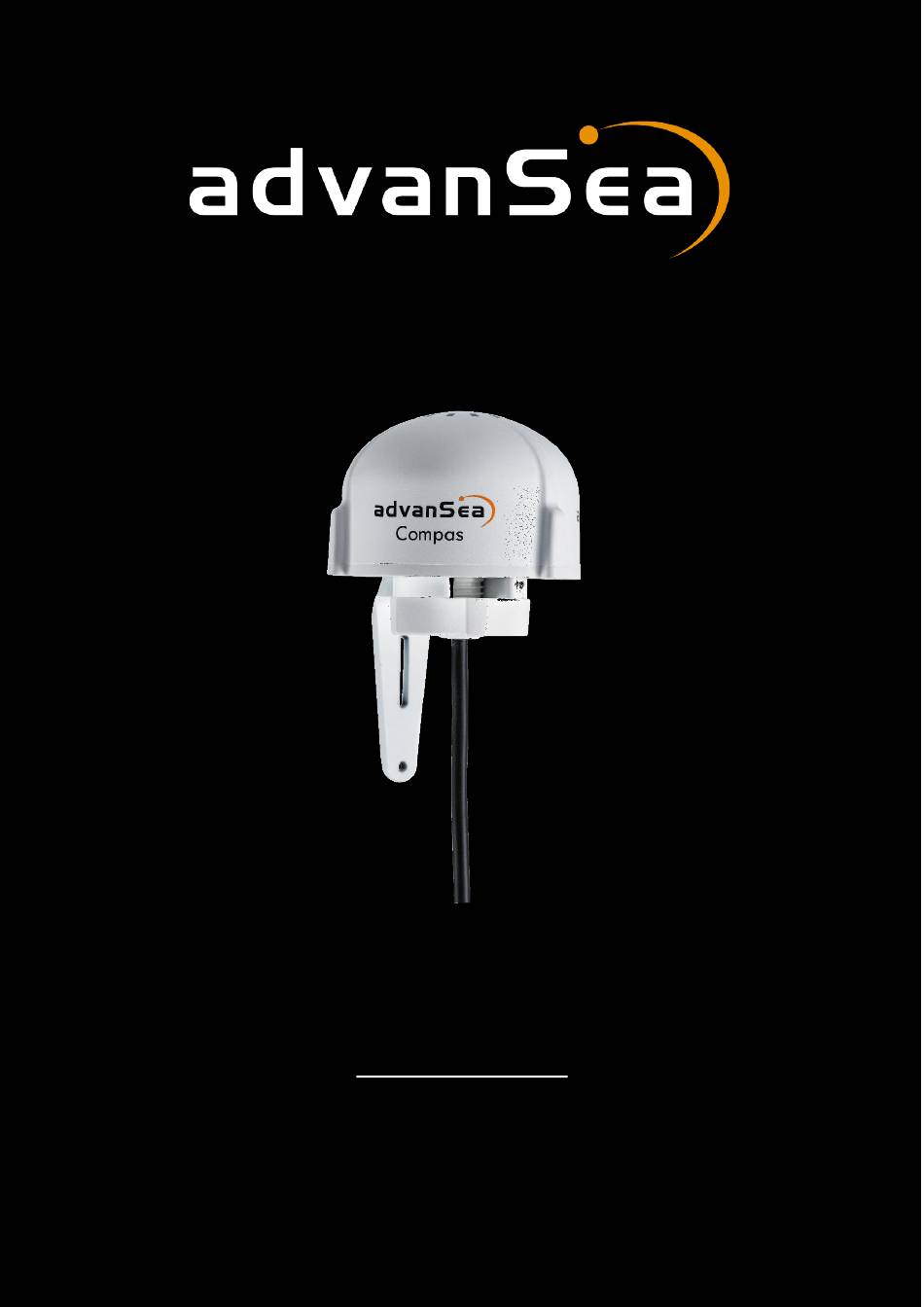

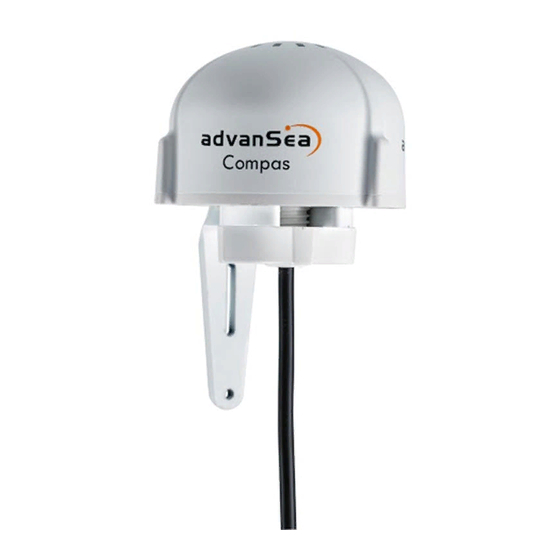

- Page 1 COMPAS S400 Manuel utilisateur User manual www.plastimo.com...
- Page 2 (révision 002 – 26/04/2019) Compas Fluxgate advanSea S400 REFERENCE 67040 Avertissement Les instruments S400 advanSea sont conformes aux réglementations en vigueur. Important Il incombe au propriétaire de veiller à ce que l’appareil soit installé et utilisé de telle sorte qu’il ne cause pas d’accident, de blessure ou de dommage matériel.
- Page 3 Cette notice présente les procédures d’installation et d’utilisation de l’appareil à la date d’impression. advanSea se réserve le droit de modifier les caractéristiques techniques de l’appareil sans préavis. Copyright © 2019 Plastimo, France, tous droits réservés. advanSea est...
-
Page 4: Table Of Contents
Table des matières Description fonctionnelle ........................ 5 Contenu de la boîte ......................... 5 Caractéristiques globales ........................ 5 Caractéristiques électriques ......................5 Branchements ..........................6 Communication ..........................7 6.1- Messages de mesures de cap ....................... 7 6.2- Message de calibration ........................ 8 Installation ............................ -
Page 5: 1- Description Fonctionnelle
1- Description fonctionnelle Le Compas Fluxgate advanSea est un capteur de la gamme S400 utilisé pour mesurer le champ magnétique terrestre. Un compas Fluxgate est constitué d'une rondelle ferromagnétique, d'une bobine d'excitation et de deux bobines de détection. Une induction est créée dans la rondelle par un signal appliqué... -
Page 6: 5- Branchements
5- Branchements Détail des connexions du câble du compas o Fil rouge +12Vdc / + Batterie o Fil noir (tresse) Masse - Batterie et NMEA (-) (fil commun) o Fil blanc Sortie NMEA (+) o Fil vert ... -
Page 7: 6- Communication
Communication Le Compas advanSea est équipé d’une sortie série 0/5V utilisée pour diffuser les mesures du capteur à l’aide du protocole standardisé NMEA 0183 Version 4.1. La vitesse de communication de cette sortie est fixée à 4800 bauds. A la mise sous tension, une trame d’identification $PADVV est émise. -
Page 8: Message De Calibration
6.2- Message de calibration Durant la phase de calibration du capteur (autocompensation du Compas), une trame propriétaire est émise afin d’indiquer l’état de la procédure d’autocompensation. $PADVH,138.2,0,13,*5F<CR><LF> Cap magnétique / Statut de l’autocompensation (cf. tableau ci-dessous) / Secteur angulaire / Checksum A la fin de la procédure de calibration du capteur, la trame propriétaire $PADVH est émise avec le statut à... -
Page 9: 7- Installation
7- Installation Avant d’entreprendre l’installation, prenez le temps de choisir l’emplacement du capteur. En effet, le Compas Fluxgate advanSea, tout comme le compas de route de votre bateau, est sensible aux masses métalliques, aux mouvements du bateau et aux perturbations crées par les appareils électriques. -
Page 10: Montage
Prenez comme référence le compas de route de votre bateau, suivez un cap magnétique plein nord 0° et relevez le cap indiqué par le compas Fluxgate advanSea. Vous déduirez ainsi l’écart entre le compas de route et le cap magnétique affiché... -
Page 11: 8- Autocompensation
Tournez manuellement le compas sur son support afin d’aligner les deux informations. Seul le REPEAT advanSea est en mesure de « calibrer » l’information du compas Fluxgate advanSea. Référez-vous à la notice d’utilisation de votre afficheur REPEAT pour effectuer ce réglage. -
Page 12: Procédure D'autocompensation
30 premières secondes qui suivent la mise sous tension en connectant le fil d’initialisation (fil vert à la masse). Vous pouvez abandonner à tout moment une calibration en déconnectant ce fil d’initialisation. Le Compas advanSea émet alors la trame propriétaire $PADVH en plus des trames standards $HCHDG et $HCHDM : $HCHDG,58.8,,,,*77<CR><LF>... -
Page 13: 9- Où Nous Contacter
9- Où nous contacter ? Where to contact us ? Unsere Kontakadressen: Mo contactar con nosotros? στοιχεια επικοινωνιασ Dove contattarci ? Onde pode nos contactar? Kontakta oss: Waar vindt u ons? Plastimo Distribution 15 rue Ingénieur Verrière 56100 LORIENT FRANCE Tél : +33 (0)2 97 87 36 36 Fax : +33 (0)2 97 87 36 49 e-mail : plastimo@plastimo.fr... - Page 14 Installation: if not installed correctly, the appliance will not operate to the best of its ability. In the event of doubt, please contact your advanSea retailer. Ensure that all holes made to mount the appliance are drilled in places without risk and that they do not weaken the structure of the boat.
- Page 15 French version shall be binding. This manual presents the procedures for installing and operating the appliance at the date of printing. advanSea reserves the right to modify the technical characteristics of the appliance without notice.
-
Page 16: 1- Functional Description
1- Functional description The Fluxgate advanSea Compass is a sensor from the S400 range used to measure the Earth's magnetic field. A Fluxgate compass consists of a ferromagnetic washer, an excitation coil and two detection coils. An induction is created in the washer by a signal applied to the excitation coil. -
Page 17: 5- Connections
5- Connections Detail of compass cable connections o Red wire + 12Vdc / + Battery o Black wire (braid) Ground-Battery and NMEA(-)(common wire) o White wire NMEA output (+) o Green wire Self-compensation initialization wire o Brown thread ... -
Page 18: 6- Communication
6- Communication The advanSea Compass is equipped with a serial 0 / 5V output used to broadcast sensor measurements using the standardized NMEA 0183 Version 4.1 protocol. The communication speed of this output is set to 4800 bauds. Upon power up, an identification frame $ PADVV is issued. This proprietary frame will allow to check the product firmware version. -
Page 19: Calibration Message
6.2- Calibration message During the sensor calibration phase (Compass self-compensation), a proprietary frame is sent to indicate the status of the autocompensation procedure $PADVH,138.2,0,13,*5F<CR><LF> Magnetic cap / Autocompensation status (see table below) / Angular sector / Checksum At the end of the sensor calibration procedure, the owner frame $PADVH is issued with the status at 1 $PADVH,,1,13,-3.25*4F<CR><LF>... -
Page 20: 7- Installation
7- Installation Before starting the installation, take the time to choose the location of the sensor. Indeed, the Fluxgate advanSea Compass, just like the steering compass of your boat, is sensitive to the metallic masses, to the movements of the boat and to the disturbances created by the electric devices. -
Page 21: Mounting
For this you need to perform a real test at sea with your boat. Take your boat's compass as a reference, follow a magnetic heading north 0 ° and take the course indicated by the Fluxgate advanSea compass. You will deduce the difference between the compass and the displayed magnetic heading: this value is the correction offset of the Fluxgate compass. -
Page 22: 8- Self-Compensation
8- Self-compensation 8.1- Self-compensation principle During the first use, after being placed on the boat, it is sometimes necessary to self-compensate the sensor. On some boats, Fluxgate Compass can be strongly disturbed by its environment. Despite careful installation and offset adjustment, there is still a significant difference between the displayed magnetic heading and the actual magnetic heading over the entire measurement range of 0 to 359 °. -
Page 23: Self-Compensation Procedure
(green wire to ground). You can cancel a calibration at any time by disconnecting this initialization wire. The advanSea Compass then emits the proprietary $ PADVH frame in addition to standard frames $HCHDG and $HCHDM: $HCHDG,58.8,,,,*77<CR><LF>... -
Page 24: 9- Where To Contact Us
9- Where to contact us ? Où nous contacter ? Unsere Kontakadressen: Mo contactar con nosotros? στοιχεια επικοινωνιασ Dove contattarci ? Onde pode nos contactar? Kontakta oss: Waar vindt u ons? Plastimo Distribution 15 rue Ingénieur Verrière 56100 LORIENT FRANCE Tél : +33 (0)2 97 87 36 36 Fax : +33 (0)2 97 87 36 49 e-mail : plastimo@plastimo.fr... - Page 25 S400 Series advanSea is a registered trademark of S400 Series instruments – COMPAS - Ref. 67040 – 04/2019 – Rev. 002...
