99922200671_ESP
01/05/2012

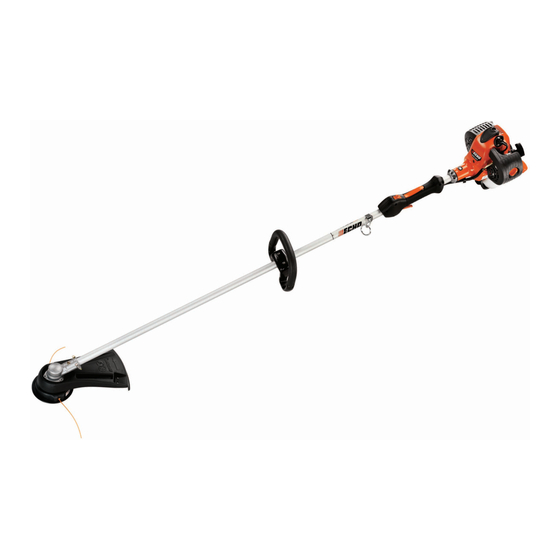

SRM-265 Trimmer
Recortadora
25.4 cc
Optional Attachments & Accessories
SRM Shoulder Harness Kit
U-Handle_Blade Conversion Combo Kit
Tiller/Cultivator Attachment
Cutting Heads
Pro Maxi-Cut Head
SRM ECHOmatic Pro Head
SRM ECHOmatic Head
2-Line Rapid Loader Trimmer Head
SRM Manual Dual Line Head
Heavy Duty Fixed Line Head
3-Line Rapid Loader Head
SRM ECHOmatic II Head
Maintenance and RePower Kits
RePower Cap & Vent Kit
RePower Tune-Up Kit
RePower Fuel System Kit
S/N: S79612001001 - S79612999999
Accessories
99944200200
U-Handle Kit
99944200675
99944200685
SRAC-200
215511
21560031
21560050
21560056
21560060
99944200220
99944200221
99944200250
U-Turn Head
99944200900
90010
90074
90105
Gasket Kit
P021011000
©2012 ECHO Incorporated. All Rights Resevered. Todas las derechas Resevered
PARTS CATALOG
CATALOGO DE PIEZAS
Accesorios & Accesorios Opcionales
Accesorios
Kit de arn s para el hombro (SRM)
Kit de mango en U
Kit combinado de mango en U/conversión
a cuchilla
Aditamento de motoazadón
Cabezas cortadoras
Cabeza Pro Maxi-Cut
Cabeza ECHOmatic Pro (SRM)
SRM ECHOmatic Head
Cabeza Rapid Loader de recortadora, de
2 cordones
Cabeza manual de dos cordones (SRM)
Cabeza de servicio pesado, de cordón fijo
3-Line Rapid Loader Head
Cabeza ECHOmatic II (SRM)
Cabeza de vuelta en U
Kits del mantenimiento y de RePower
RePower Cap & Vent Kit
RePower Tune-Up Kit
RePower Fuel System Kit
Gasket Kit
www.Echo-USA.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SRM-265 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Echo SRM-265

  • Page 1 90010 RePower Cap & Vent Kit RePower Tune-Up Kit 90074 RePower Tune-Up Kit RePower Fuel System Kit 90105 RePower Fuel System Kit Gasket Kit P021011000 Gasket Kit www.Echo-USA.com 99922200671_ESP 01/05/2012 ©2012 ECHO Incorporated. All Rights Resevered. Todas las derechas Resevered...
  • Page 2: Table Of Contents

    SRM-265 TRIMMER Recortadora S/N: S79612001001 - S79612999999 TABLE OF CONTENTS - CONTENIDO Click Any Diagram Description Below To View That Diagram Chasque cualquier descripcion del diagrama abajo para ver ese diagrama Covers..................................3 Cubiertas Fuel System.................................4 Sistema de combustible Fan Case, Clutch..............................5 Carcasa del ventilador, embrague Starter -- i-30................................6...
  • Page 3 SRM-265 TRIMMER Recortadora S/N: S79612001001 - S79612999999 This Page Intentionally Left Blank - 2 -...
  • Page 4: Covers

    SRM-265 TRIMMER Recortadora Covers Cubiertas 90010605014 SCREW - 5X14 TORNILLO - 5X14 90025605016 SCREW - 5X16 TORNILLO - 5X16 A162000100 GUARD, TOP PROTECTOR, SUPERIOR 9114005012 SCREW - 5X12 TORNILLO - 5X12 A162000080 SEAL, DUST PROTECTOR, SUPERIOR A160000780 COVER, ENGINE CUBIERTA, MOTOR...
  • Page 5: Fuel System

    SRM-265 TRIMMER Recortadora Fuel System Sistema de combustible 13100455530 CAP ASY - ORANGE CONJUNTO DE TAPA - NARANJA + 13101655830 GASKET JUNTA + 13105156030 CONNECTOR, CAP CONECTOR, TAPA 13201040830 PIPE - 3X6X75 -- CLEAR TUBO - 3X6X75 -- TRANSPARENTE 13201326630...
  • Page 6: Fan Case, Clutch

    SRM-265 TRIMMER Recortadora Fan Case, Clutch Carcasa del ventilador, embrague 90016205025 SCREW - 5X25 TORNILLO - 5X25 90010505012 SCREW - 5X12 TORNILLO - 5X12 P021009380 MAIN PIPE FIXTURE KIT KIT DE SOPORTE DE TUBO PRINCIPAL + V420001081 CUSHION COJ N...
  • Page 7: Starter -- I-30

    SRM-265 TRIMMER Recortadora Starter -- i-30 Arrancador -- i-30 90016304016 SCREW - 4X16 TORNILLO - 4X16 A051000940 STARTER ASY CONJUNTO DE ARRANCADOR + 17723661830 SCREW TORNILLO + P022008280 PLATE, CAM PLACA, LEVA + P022008270 SPRING, DAMPER RESORTE, AMORTIGUADOR + P022008260...
  • Page 8: Intake

    SRM-265 TRIMMER Recortadora Intake Admisión V299000250 THUMBSCREW TORNILLO, DE OREJETAS A232000330 COVER, AIR CLEANER CUBIERTA, FILTRO DE AIRE A226001410 FILTER, AIR - DOUBLE LAYER FILTRO DE AIRE - CAPA DOBLE 13031054130 FILTER, AIR - SINGLE LAYER FILTRO DE AIRE - CAPA ÚNICA...
  • Page 9: Carburetor -- Rb-K84

    SRM-265 TRIMMER Recortadora Carburetor -- RB-K84 Carburador -- RB-K84 - 8 -...
  • Page 10 SRM-265 TRIMMER Recortadora Carburetor -- RB-K84 Carburador -- RB-K84 A021001200 CARBURETOR -- RB-K84 CARBURADOR -- RB-K84 + 12534413931 SCREW TORNILLO + 12534452130 SCREW TORNILLO + P005001330 SCREW, CABLE ADJUST TORNILLO, AJUSTE DEL CABLE + P005000190 RING, RETAINING ANILLO, RETÉN + P005001240...
  • Page 11: Exhaust

    SRM-265 TRIMMER Recortadora Exhaust Escape 9136704012 SCREW - 4X12 TORNILLO - 4X12 A313000830 GUIDE, EXHAUST GU A, ESCAPE V104000790 GASKET, EXHAUST JUNTA, ESCAPE 14586240630 SCREEN, SPARK ARRESTER PANTALLA, SUPRESOR DE CHISPAS 90050000005 NUT - 5 TUERCA - 5 9228005000 LOCKWASHER ARANDELA DE PRESIÓN...
  • Page 12: Flywheel, Ignition

    SRM-265 TRIMMER Recortadora Flywheel, Ignition Volante, ignición V202000130 SCREW - 4 TORNILLO - 4 A411000251 COIL, IGNITION BOBINA, IGNICIÓN 90060300004 WASHER ARANDELA V322000031 INSULATOR AISLANTE V135000030 GROMMET ANILLO DE GOMA V475003380 INSULATOR AISLANTE 15611004920 GROMMET ANILLO DE GOMA A426000010 TERMINAL, SPARK PLUG CAP TERMINAL, CAPUCHÓN DE BUJ A...
  • Page 13: Engine, Short Block -- Sb1090

    SRM-265 TRIMMER Recortadora Engine, Short Block -- SB1090 Motor, bloque corto -- SB1090 SB1090 SHORT BLOCK -- SB1090 BLOQUE CORTO -- SB1090 + 90016205025 SCREW - 5X25 TORNILLO - 5X25 + A130000761 CYLINDER CILINDRO + V100000210 GASKET, CYLINDER JUNTA, CILINDRO...
  • Page 14: Srm Echomatic Pro Head

    SRM-265 TRIMMER Recortadora SRM ECHOmatic Pro Head Cabeza ECHOmatic Pro (SRM) 21560031 ECHOMATIC PRO HEAD ASSEMBLY CONJUNTO DE CABEZA ECHOMATIC PRO P022006770 SPOOL CARRETE P022006690 LOCKNUT CONTRATUERCA P022006700 WASHER ARANDELA P022006750 CAM, INNER LEVA, INTERIOR P022006760 DRIVER, OUTER MANDO, EXTERIOR...
  • Page 15: Debris Shield - Plastic

    SRM-265 TRIMMER Recortadora Debris Shield - Plastic Protector contra residuos - Plástico P021001393 DEBRIS SHIELD KIT - PLASTIC DEBRIS SHIELD KIT - PLASTIC + 90023805016 SCREW - 5X16 TORNILLO - 5X16 + C552000110 PLATE, SHIELD PLACA + 90023805016 SCREW - 5X16...
  • Page 16: Gear Case

    SRM-265 TRIMMER Recortadora Gear Case Caja de engranajes 61040247732 GEAR CASE ASY CONJUNTO DE CAJA DE ENGRANAJES + 90024205010 SCREW - 5X10 TORNILLO - 5X10 + 90010005035 BOLT - 5X35 PERNO - 5X35 + 90060000005 WASHER ARANDELA - 5 + 61023904130...
  • Page 17: Handles, Throttle Control

    SRM-265 TRIMMER Recortadora Handles, Throttle Control Mangos, control del acelerador P021008322 FRONT HANDLE KIT KIT DE MANGO DELANTERO + 90024205040 SCREW - 5X40 TORNILLO - 5X40 + C423000190 FIXTURE, HANDLE ADITAMENTO, MANGO C646000060 HARNESS HANGER KIT CONJUNTO DE COLGADOR DE ARNÉS...
  • Page 18: Main Pipe Assembly, Driveshaft

    SRM-265 TRIMMER Recortadora Main Pipe Assembly, Driveshaft Conjunto del tubo principal, eje de mando 61001344730 DRIVESHAFT - FLEXIBLE EJE DE MANDO - FLEXIBLE C050001110 MAIN PIPE ASY CONJUNTO DE TUBO PRINCIPAL + 61024644730 STOPPER DETENEDOR + C507000260 LINER - FLEXIBLE...
  • Page 19: Labels

    LABEL - CHOKE ETIQUETA - AHOGADOR 89033252730 LABEL - CHOKE ETIQUETA - AHOGADOR X547000350 LABEL - MODEL -- SRM-265 ETIQUETA - MODELO -- SRM-265 X547000360 LABEL - MODEL -- SRM-265S ETIQUETA - MODELO -- SRM-265S X547000400 LABEL - MODEL -- SRM-265T...
  • Page 20: Part Number Index

    SRM-265 TRIMMER Recortadora S/N: S79612001001 - S79612999999 PART NUMBER INDEX - INDICE DEL NUMERO DE PARTE Click The Page Number After Any Part Number To View The Diagram Containing That Part Chasque la pagina despues de cualquier numero de parte para ver el diagrama que contiene esa parte...
