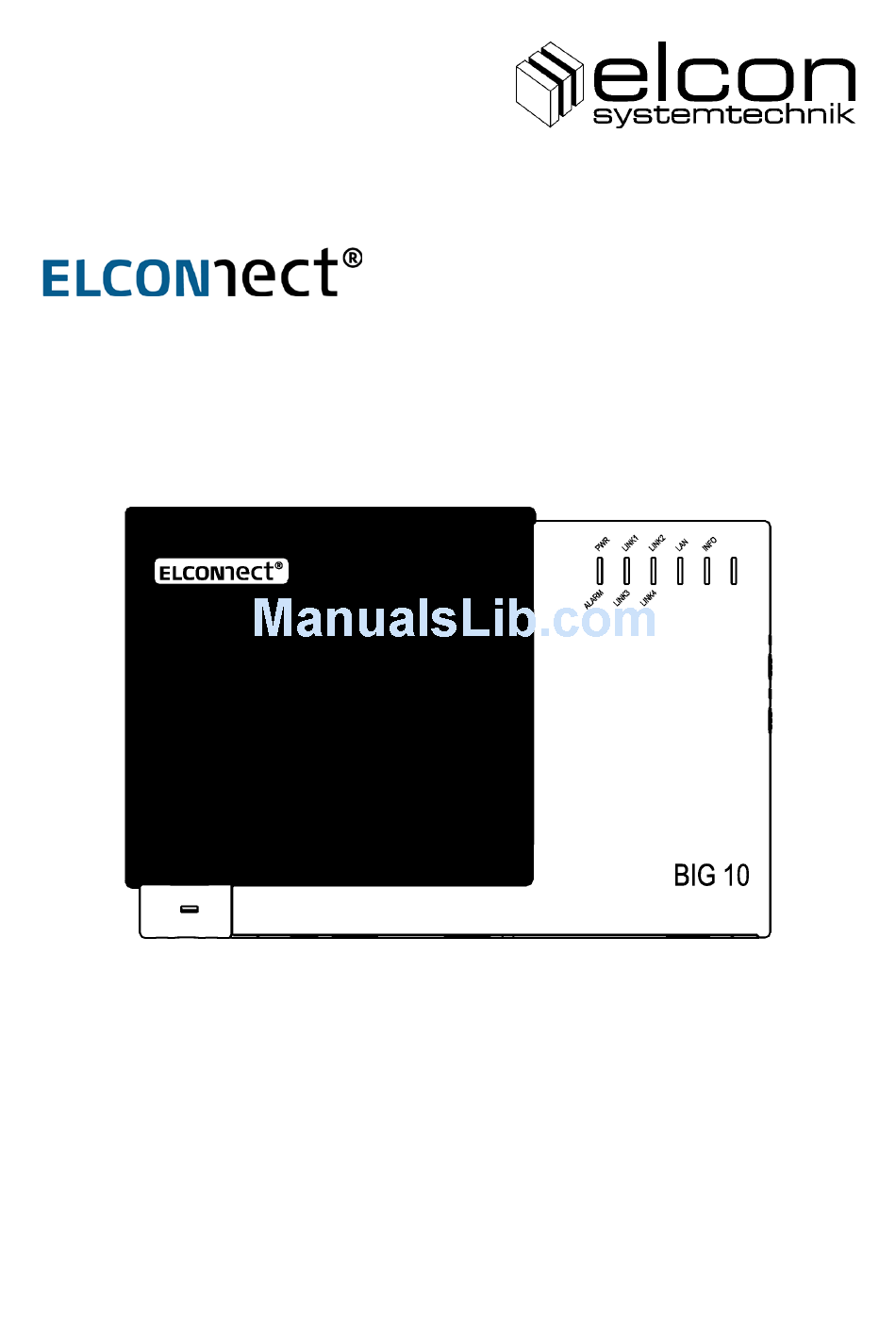

Page 1: Operating Instructions
BIG 10 Router Business IP Gateway Bedienungsanleitung Operating Instructions © ELCON Systemtechnik GmbH 2011 Art.-Nr. 102769-1... - Page 2 BIG 10 Router Sicherheitshinweise • Bitte lesen Sie die Warnhinweise, Sicherheitsbestimmungen sowie die Bedienungsan- leitung gewissenhaft durch, bevor Sie mit der Installation des BIG 10 beginnen. Nur so können Sie das Gerät in seinem vollen Funktionsumfang nutzen und Schäden durch unsachgemäßen Gebrauch vermeiden (Feuer, Elektroschocks, Verletzungen usw.).
-
Page 3: Safety Precautions
BIG 10 Router Safety precautions • Please read carefully the warnings and safety precautions in this operating manual be- fore you start installation of your BIG 10. These instructions enable you to use the full functionality of the device and to avoid damage which may result from improper use (fire, electric shock, injuries etc.). - Page 4 BIG 10 Router Sehr geehrte Kundin, sehr geehrter Kunde, mit dem ELCONnect next BIG 10 Router haben Sie ein Gerät erhalten, welches nach dem neuesten Stand der Technik entwickelt und unter höchsten Anforderungen gefertigt wurde. Sollte einmal etwas nicht wie beschrieben funktionieren, nehmen Sie bitte mit Ihrem Anbieter oder Händler Kontakt auf, von dem Sie dieses Gerät erworben haben.
- Page 5 BIG 10 Router Dear Customer, Your ELCONnect next BIG 10 Router is a product that represents state-of-the-art technology and has been manufactured in compliance with highest quality standards. Should it happens that something is acting up other than described, please contact your pro- vider or salesman who has offered you the device.
-
Page 6: Table Of Contents
BIG 10 Router Inhalt / Contents ............................ 7 EUTSCH Technische Beschreibung des BIG 10 ................7 Anwendungsbereich ....................7 Allgemeine Merkmale ....................8 Installation ........................9 Hardware-Anforderungen / Systemvoraussetzungen zur Installation des BIG 10 ..9 Lieferumfang ......................9 Wahl des Montageortes / Befestigung des Gerätes ............ 9 Anschlüsse und LEDs .................... - Page 7 BIG 10 Router 3.8.2 VLAN-Konfiguration ................... 24 3.8.3 QoS-Einstellungen ....................25 3.8.4 QoS-Regeln ......................26 3.8.5 QoS-Bandbreite ....................27 3.8.6 Smart Discard ....................... 30 3.8.7 Port-Sicherheit ...................... 30 3.8.8 Statistiken ......................30 3.8.9 Monitoring ......................30 SHDSL ........................31 3.9.1 Config ........................31 3.9.2 Status ........................
- Page 8 BIG 10 Router 3.2.2 Static Configuration ..................... 48 3.2.3 PPPoE ........................48 LAN .......................... 48 Firewall ........................49 3.4.1 Settings ......................... 49 3.4.2 IP-Address Filter ....................49 3.4.3 MAC Address Filter ..................... 49 3.4.4 DDNS ........................49 WLAN ........................50 3.5.1 Settings .........................
-
Page 9: Deutsch
BIG 10 Router EUTSCH 1 Technische Beschreibung des BIG 10 Anwendungsbereich Die speziellen Anforderungen heutiger Geschäftskunden an eine moderne und effiziente Kommunikationsinfrastruktur erfordern hochflexible, leistungsfähige Übertragungssysteme und Endkundengeräte. Dabei nehmen insbesondere die Forderung nach hochverfügbaren, symmetrischen Breitbanddiensten mit garantierten zugesicherten Dienstmerkmalen (SLA - Service Level Agreement) als auch die Anforderungen hinsichtlich des Bandbreitenmanage- ments, der Separierung der einzelnen Sprach- und Datendienste und der garantierten Verfüg- barkeit bestimmter Dienste (z.B. -
Page 10: Allgemeine Merkmale
BIG 10 Router DSLAMs erfolgt über das implementierte EOC-Protokoll, welches bei Bedarf entsprechend angepasst werden kann. SNMP Bild 1: Anwendungsszenario allgemein Allgemeine Merkmale • symmetrische Datenübertragung von bis zu 22 Mbit/s über Standard- Kupferdoppeladern • 2/4 × SHDSL-EFM mit eSHDSL und EFM-Bonding Support •... -
Page 11: Installation
BIG 10 Router 2 Installation Hardware-Anforderungen / Systemvoraussetzungen zur Installation des BIG 10 • Netzsteckdose mit Nennspannungsbereich 110 V … 240 V / 50 Hz … 60 Hz • Laptop oder PC mit Betriebssystem Windows ® 98 SE, ME, 2000, XP; MAC; Linux und vollduplexfähiger Netzwerkkarte (Schnittstelle: 10/100Base-T);... -
Page 12: Anschlüsse Und Leds
BIG 10 Router Anschlüsse und LEDs Ansicht *) nur Art.-Nr. 900220 Bild 2: Ansicht des BIG 10 Pinbelegung der RJ45-Buchsen (WAN, LAN) SHDSL 2 a SHDSL 2 b SHDSL 3 a SHDSL 1 b frei SHDSL 1 a frei SHDSL 3 b SHDSL 4 a frei SHDSL 4 b... -
Page 13: Kabelanschluss
BIG 10 Router Farbe Status Bedeutung LINK grün WAN-Verbindung nicht hergestellt Status SHDSL blitzt Datenübertragung über min. eine SHDSL Alle PCS-Teilnehmer sync; WAN-Verbindung hergestellt gelb WAN-Initialisierung erfolgt; alle Verbindun- gen down; alle PCS-Teilnehmer sync; keine Beeinträchtigung des eingestellten Zustandes Schnellste Verbindung PCS sync, noch nicht alle Teilnehmer sync;... -
Page 14: Inbetriebnahme
BIG 10 Router 2. Verbinden Sie den BIG 10 mit der Netzwerkkarte des PCs. Nutzen Sie dafür ein Ethernet-Kabel und schließen es an eine der mit „LAN“ gekennzeichneten RJ45- Buchsen des BIG 10 und an die RJ45-Buchse der Netzwerkkarte an (siehe deren An- leitung). -
Page 15: Abbau Des Big 10
BIG 10 Router 2.10 Abbau des BIG 10 Zum Abbau des BIG 10 lösen Sie zunächst sämtliche Kabel, beginnend mit dem Steckernetzteil. Jetzt kann das Gerät von der Wand abgenommen werden. 3 Konfiguration des BIG 10 über die grafische Benutzeroberfläche Der BIG 10 kann komfortabel über eine eingebaute grafische Benutzeroberfläche konfiguriert werden. - Page 16 BIG 10 Router Die Anmeldung erfolgt über folgende Benutzer: • Ein „normaler Nutzer“ kann hauptsächlich Statusinformationen des Gerätes einsehen. • Ein „erweiterter Nutzer“ kann sämtliche Einstellungen des Gerätes vornehmen. Benutzer Voreinstellung Benutzereinstellung Benutzername admin normaler Nutzer Passwort admin erweiterter Nutzer Benutzername isp-admin Passwort...
- Page 17 BIG 10 Router Umschalten der Sprache; voreingestellt ist Deutsch Basis-Menüs; folgende Menüs sind vorhanden: Startseite: hiermit gelangen Sie aus jedem Menü zu dieser oben angezeigten Seite II. System-Status: hiermit gelangen Sie aus jedem Menü zu dieser oben angezeigten Seite III. (angemeldeter Benutzer) Abmelden: zeigt den angemeldeten Nutzer und meldet diesen vom System ab;...
-
Page 18: System
BIG 10 Router System In diesem Menü nehmen Sie die systemspezifischen Einstellungen Ihres BIG 10 vor. 3.1.1 Host-Name Geben Sie hier den Hostnamen des BIG 10 sowie den Namen der Domäne, der es angehören soll, an. Beide Einträge sind optional. 3.1.2 Systemzeit Abhängig von der gewählten Zeitzone synchronisiert der BIG 10 die Systemzeit mit einem NTP- (Network Time Protocol) Server im Internet. -
Page 19: Standardeinstellungen
BIG 10 Router 3.1.5 Standardeinstellungen Falls die Konfiguration das Gerät in einen nicht funktionierenden Zustand versetzt hat, kön- nen Sie den Auslieferungszustand (Standardeinstellungen) wieder herstellen. Zwei Stufen des Zurücksetzens sind möglich: • „User Parameter zurücksetzen“ setzt alle vom Nutzer „admin“ einstellbaren Werte auf die Standardeinstellungen zurück. -
Page 20: Konfiguration Laden
BIG 10 Router Bild 8: Hinweis bei Firmware-Upgrade 4. Danach erscheinen folgende Meldungen, die Sie unbedingt beachten sollten: Bild 9: Sicherheitsabfrage bei Firmware-Upgrade Hinweis Der Firmware-Upgrade ändert nicht die Konfiguration des BIG 10. Alle Einstel- lungen werden beibehalten. Sichern Sie trotzdem vorher die Einstellungen! 3.1.8 Konfiguration laden Falls Sie mehrere Geräte des gleichen Typs BIG 10 identisch konfigurieren möchten, können Sie dies über eine Konfigurationsdatei vornehmen. -
Page 21: Dhcp-Konfiguration
BIG 10 Router Zusätzlich kann das Laden einer Konfigurationsdatei von einem zentralen TFTP-Server in das Gerät ermöglicht werden. Dazu ist „Opt. 66/67“ auszuwählen. Somit kann auf einfache Weise eine zentrale Gerätekonfiguration erzielt werden. Warnung Ist die tftp-Serveradresse nicht erreichbar oder kann die Konfigurationsdatei nicht geladen werden, dann führt das Gerät ein automatisches Reset durch und startet neu. -
Page 22: Lan
BIG 10 Router In diesen Menüs erfolgt die Konfiguration der LAN-Schnittstelle des BIG 10 und des DHCP- Servers für Ihr lokales Netzwerk. Der BIG 10 hat für das lokale Netz eine voreingestellte IP-Adresse, welche in diesem Menü verändert werden kann. Um den an den LAN-Schnittstellen angeschlossenen Geräten automa- tisch eine IP-Adresse zuzuweisen, können Sie den eingebauten DHCP-Server aktivieren. -
Page 23: Mac-Adress-Filter
BIG 10 Router 3.4.3 MAC-Adress-Filter Sie können am LAN angeschlossenen Computern, abhängig von ihrer MAC-Adresse, den Zugriff auf das Internet verhindern. Dazu aktivieren Sie die Funktion „MAC-Adress-Filter“ und geben die MAC-Adresse des Datengerätes ein. Hinweis Der MAC-Adress-Filter lässt sich nur bei eingeschalteter Firewall aktivieren. 3.4.4 DDNS DDNS (Dynamic Domain Name System) ermöglicht bei dynamisch zugewiesener WAN-IP- Adresse, dass das BIG 10 immer unter demselben Host-Namen erreichbar ist. -
Page 24: Mac-Adress-Filter
BIG 10 Router 3.5.3 MAC-Adress-Filter Um ein Mindestmaß an Sicherheit zu erzielen, können Sie auf dieser Seite MAC-Adressen, von denen aus der Zugriff auf Ihr WLAN erlaubt bzw. verboten ist, angeben. Hinweis MAC-Adressen können leicht gefälscht werden. Daher stellt dieser Filter kein wirkliches Sicherungsverfahren dar. -
Page 25: Switch
BIG 10 Router Switch In diesem Abschnitt können Sie den LAN-Switch Ihres BIG 10 konfigurieren. Die Switch- funktionalität wird über innere und nach außen geführte Ports bestimmt. Das folgende Bild zeigt diese Portzuordnung: Bild 10: Portzuordnung Dabei wird zwischen äußeren und inneren Ports unterschieden. Äußere Ports sind auf der LAN-Seite die Ports 0…3 (am Gerät bezeichnet mit LAN1…4!). -
Page 26: Vlan-Konfiguration
BIG 10 Router Beispiel: Es stehen die LAN-Ports 1…3 zur Verfügung (LAN4 ist deaktiviert) und LAN2 und LAN3 sind direkt mit der WAN-Schnittstelle verbunden. Bild 11: Beispiel Konfiguration LAN-Ports Bild 12: Portzuordnung entsprechend Beispiel Konfiguration Warnung Mögliche Firewall-Einstellungen sind für den jeweiligen Ethernet-Port im Switch- Modus nicht mehr verfügbar. -
Page 27: Qos-Einstellungen
BIG 10 Router Abschließend geben Sie an, welche Ports im Switch-Mode VLAN tagged / untagged angehö- ren. • „-“ gibt an, dass der Port kein „Member/Mitglied“ des jeweiligen VLANs ist → nur untagged Traffic • „U“ gibt an, dass der Port „untagged Member/Mitglied“ des jeweiligen VLANs ist →... -
Page 28: Qos-Regeln
BIG 10 Router Für die Erzielung einer bestmöglichen Dienstgüte (QoS – Quality of Service) besitzt das Ge- rät vier interne Warteschlangen (Queues), in die Pakete unterschiedlicher Priorität eingeordnet werden können. Diese haben voreingestellte, nicht änderbare Prioritäten: Queue Priorität gering normal hoch höchste In diese Queues können die QoS-Regeln aller Switch-Ports eingeordnet werden, die im Fol-... -
Page 29: Qos-Bandbreite
BIG 10 Router Application Auf dieser Seite kann eingestellt werden, wie eingehender Datenverkehr, welcher einer be- stimmten Anwendung (Applikation) zugeordnet werden kann, klassifiziert wird. Die Zuord- nung des Datenverkehrs zu einer Anwendung kann durch Auswertung der Quell- bzw. Ziel- Portnummer im UDP/TCP-Paket-Header erfolgen. Hierbei besteht die Möglichkeit, den Quell- oder Ziel-Port bzw. - Page 30 BIG 10 Router Beispiel: Das folgende Beispiel zeigt umfangreiche QoS-Einstellungen. Bild 14: Beispiel QoS-Einstellungen Das Gerät verfügt über eine Gesamtbandbreite der WAN-Seite (SHDSL) von 22 Mbit/s. Die physischen LAN-Ports 1 und 2 sind geroutet über die internen CPU-Ports (User, CPU). Die LAN-Ports 3 und 4 sind direkt mit dem WAN-Port verbunden (switched).
- Page 31 BIG 10 Router wenn sehr hoher UDP-Datenverkehr zu erwarten ist. Ansonsten ist die Begrenzung der Queue am WAN-Port ausreichend. LAN-Port 4 bekommt (z.B. für eine VoIP-TK-Anlage) 2 Mbit/s symmetrisch zugewiesen mit der hohen Prioritätsklasse, damit Queue 2. Für das beschriebene Beispiel sind folgende Einstellungen im BIG 10 vorzunehmen: Unter QoS-Einstellungen: Die internen Ports LAN2/3 (physikalische LAN-Ports 3/4) sind direkt mit dem WAN-Port verbunden.
-
Page 32: Smart Discard
BIG 10 Router 3.8.6 Smart Discard Der BIG 10 unterstützt ein innovatives Verfahren, um Pakete früher in Abhängigkeit ihrer Priorität zu verwerfen, um Ressourcenengpässe der QoS-Queues durch Pakete mit niedriger Priorität zu verhindern. Der „Smart Discard“ Mechanismus kann für jede der vier Queues separat konfiguriert wer- den. -
Page 33: Shdsl
BIG 10 Router SHDSL Dieser Abschnitt zeigt den Status und die Konfiguration der SHDSL-Schnittstellen des BIG 10. 3.9.1 Config Auf dieser Seite können ausgewählte SHDSL-Parameter konfiguriert werden. Operating Mode Der Betriebs- (oder Operating-) Mode verfügt über verschiedene Einstellungen. Die Konfigu- ration ist möglich in den Modi RT (“Remote Terminal”... -
Page 34: Performance
BIG 10 Router SNR (dB) Der Signal-Rausch-Abstand („SNR - signal noise ratio“) ist ein Index der Qualität der Lei- tungsverbindung. Je größer der SNR ist, umso besser ist die Leitungsqualität. Der Bereich des SNR geht von -10 dB bis 21 dB. 3.9.3 Performance Diese Seite zeigt aktuelle Performance-Daten aller SHDSL-Linien an. -
Page 35: Technische Daten
BIG 10 Router 4 Technische Daten WAN-Schnittstelle (SHDSL) Norm ITU-T G.991.2 G.SHDSL.bis; 2/4 SHDSL-Leitungspaare Bandbreite hohe symmetrische Bandbreite (bis zu 22 Mbit/s) durch Unter- stützung von EFM-Bonding (IEEE 802.3-2004) und ATM- Bonding (Unterstützung des M-Pair-Modus) Steckverbinder 1 × RJ45 • ATM-Layer nach I.361 •... - Page 36 BIG 10 Router • Dying-Gasp • NTP • MAC-Adress-Filter • statistische Übertragungsdaten und Historie WLAN-Schnittstelle (nur Art.-Nr. 900220) Access-Point nach IEEE802.11b/g 802.11g Datenrate 54, 48, 36, 24, 12, 9, 9 Mbit/s 802.11b Datenrate 11, 5.5, 2, 1 Mbit/s Sicherheit 64- / 128-bit WEB; WPA-PSK, WPA2-PSK, WPA, WPA2 Übertragungsleistung bis zu 100 mW Antenne...
-
Page 37: Wichtige Hinweise
BIG 10 Router 5 Wichtige Hinweise Herstellererklärung Der Hersteller erklärt, dass das ELCONnect next BIG 10 Router für die Übertragung von In- formationsdaten vorgesehen ist und bei bestimmungsgemäßer Verwendung den geltenden Normen bezüglich Sicherheit und elektromagnetischer Verträglichkeit entspricht. Gewährleistung Die vorliegende Dokumentation von ELCON Systemtechnik GmbH basiert auf dem aktuellen Stand der Technik. -
Page 38: English
BIG 10 Router NGLISH 1 Technical description of the BIG 10 Scope of application Business customers today need a modern and efficient communication infrastructure, so they require extremely flexible, high-performance transmission systems and terminal equipment. Special attention is hereby paid to meet the demand for highly available, symmetrical broad- band services with conventional Service Level Agreement (SLA), as well as the requirements with respect to bandwidth management, separation of the individual voice and data services, and the guaranteed availability of certain services (e.g. -
Page 39: General Characteristics
BIG 10 Router SNMP Figure 1: Basic application scenario General characteristics • symmetrical data transfer at max. 22 Mbps via standard copper wire pairs • 2/4 × SHDSL EFM with eSHDSL and EFM-Bonding support • range extension using up to 4 repeaters or flexible adaptation of the SHDSL bit rate •... -
Page 40: Installation
BIG 10 Router 2 Installation Hardware requirements / Minimum system requirements for installation of the BIG 10 • Power socket providing nominal voltage range 100 V … 240 V / 50 Hz … 60 Hz • Laptop or PC running on OS Windows ®... -
Page 41: Interfaces And Leds
BIG 10 Router Interfaces and LEDs Top and side view *) only order no. 900220 Figure 2: Top and side view of the BIG 10 Pin assignment of the RJ45 sockets (WAN, LAN) SHDSL 2 a SHDSL 2 b SHDSL 3 a SHDSL 1 b not used SHDSL 1 a... -
Page 42: Cable Connection
BIG 10 Router Colour Status Meaning LINK green WAN link not established Status of SHDSL flashing Data-transfer over minimum one SHDSL all PCS member sync; WAN link established yellow OFF State WAN init done; all links down; all PCS member sync; state without any interference fastest link PCS sync, still not all members sync;... -
Page 43: Putting Into Operation
BIG 10 Router Putting into operation After application of the supply voltage and performed self-configuration the BIG 10 is ready for work. The complete line of the provider network to the BIG 10 will be put into operation by your operator. It has a preset configuration or makes the required settings automatically by auto-configuration. -
Page 44: Configuration Of The Big10 Router Via Inbuilt Graphical User Interface (Gui)
BIG 10 Router 3 Configuration of the BIG10 router via inbuilt graphical user interface (GUI) The BIG 10 can easily be configured using its in-built graphical user interface. This can be done using a standard Internet browser (Firefox, Internet Explorer, Safari), which are availa- ble at most modern computer today. - Page 45 BIG 10 Router The login is allowed for the following user: • The „normal user“ can mainly access status information of the device. • The „administrative user“ can access all settings of the device. User Pre-Settings User-Settings User name admin normal user Password admin...
- Page 46 BIG 10 Router For all further navigation within the user interface are the following red marked areas impor- tant: Change of language; pre-set to German Basic menus; the following menus are available: Start page: direct link to the above shown page II.
-
Page 47: System
BIG 10 Router System In this view all system specific settings of the BIG 10 can e processed. 3.1.1 Host Name Enter the host name of the BIG 10 and the domain name, if required. Both entries are option- 3.1.2 System Time The BIG 10 synchronizes its internal time to an Internet time server depending on the chosen time zone. -
Page 48: Default Settings
BIG 10 Router 3.1.5 Default settings If the configuration of the device is in a not working condition is it possible to reset the unit to the factory default (standard settings) values. Two levels of reset are possible: • „Restore User Parameter“ - resets all from user „admin“ settable values to the default values •... -
Page 49: Import Configuration
BIG 10 Router Figure 8: Reference note during Firmware Upgrade 4. Please consider the following messages: Figure 9: Confirmation prompt during Firmware Upgrade Note The firmware upgrade does not change the configuration of your BIG10. All set- tings are preserved. However, the settings should be saved before! 3.1.8 Import Configuration The BIG 10 can be configured by use of a configuration file remotely from a central server or locally via the Web-GUI. -
Page 50: Dhcp Configuration
BIG 10 Router Warning If the TFTP server address not accessible or the configuration file cannot be re- trieved, then the device is automatically resetting and restarting. This is done in cyclical time frames until a configuration could be retrieved successfully. The management and data path can be configured after configuring the network parameters. -
Page 51: Firewall
BIG 10 Router Firewall The BIG 10 provides extensive firewall protection for your network by restricting connection parameters to limit the risk of intrusion and defending against a wide array of common hacker attacks. To ensure remote access to one or several local PCs, despite of the aforesaid, this op- tion has to be configured as specified in chapter NAT. -
Page 52: Wlan
BIG 10 Router WLAN In this menu can the WLAN access point be configured. Note It is required to finally press the “Save Settings” button to accept the changes of the configuration. This step is necessarily required because otherwise all settings will be lost after restarting the device! 3.5.1 Settings The basic settings of the WLAN access point can in this menu be configured. -
Page 53: Snmp
BIG 10 Router SNMP Simple Network Management Protocol (SNMP) supports the exchange of messages between a network management client and an agent centralizing the management of network elements. The messages consist of “requests” setting (“set”) variables and getting (“get”) variables, which are available at the network elements. -
Page 54: Configuration Lan Ports
BIG 10 Router Hereby the system distinguishes between external and internal ports. Outer ports are the LAN ports 0…3, market with LAN1…4 at the device. Port 4 is at the WAN side (DSL) and further used with the term “WAN”. Furthermore two inner ports are available, that are used for routed packets (marked with “User”... -
Page 55: Vlan Configuration
BIG 10 Router 3.8.2 VLAN configuration This view allows the VLAN configuration of the BIG 10. Note VLAN configuration requires at minimum one LAN port linked to the WAN (Switch mode, see chapter 3.8.1). The menu „VLAN configuration“ is only visi- ble in this case. -
Page 56: Qos Rules
BIG 10 Router Figure 13: Processing sequence for the miscellaneous QoS-mechanisms The BIG 10 consists of four internal queues for each port in order to achieve the optimum Quality of Service. Packets are classified into each queue depending on their priority. The unchangeable priorities of the queues are as follows: Queue Priority... -
Page 57: Qos Bandwidth
BIG 10 Router 802.1p This site allows you to determine the way how to classify incoming data traffic by VLAN- priority (IEEE 802.1p). To enable this rule, it is necessary to select it in case of need for the respective LAN port in the chapter "QoS Settings". DiffServ This site allows you to determine the way how to classify incoming data traffic by the DSCP (DiffServ Code Point). - Page 58 BIG 10 Router Example: The following example shows extensive QoS settings. Figure 14: Example: QoS-settings The device consists of a total bandwidth at the WAN side (SHDSL) of 22 Mbps. The physical LAN ports 1 and 2 are routed via the internal CPU ports (User, CPU). The LAN ports 3 and 4 are directly connected (switched) to the WAN port.
- Page 59 BIG 10 Router The described example requires the following settings: QoS settings: The internal ports LAN2/3 (physical ports 3/4) are directly switched to the WAN port. Figure 15: Example: QoS settings QoS rules / Application: Figure 16: Example QoS-rules / Application QoS bandwidth: Figure 17: Example QoS bandwidth Version: 2011/01/19...
-
Page 60: Smart Discard
BIG 10 Router 3.8.6 Smart Discard The BIG 10 supports an innovative function to discard packets earlier depending on its priori- ty. This prevents resource shortages of the QoS queues by packets with lower priority, in case the bandwidth shaping allows only a low bandwidth for a port. The “Smart Discard”... -
Page 61: Status
BIG 10 Router Operating Mode The operating mode offers multiple setting options and can be configured in RT (“remote terminal” or CPE) or COT (“central office terminal”) mode. EFM G.hs Mode ITU G.hs according to ITU-T G.994.1 and IEEE802.3ah PMMS Mode (Line Probing) Line Probing according to ITU-T G.991.2 (2004) PMMS Target Margin Desired Signal Noise Ratio for the PMMS-mode... -
Page 62: Performance History
BIG 10 Router TMP (total measurement period) Full duration (time interval) of counting performance data; will be reset after 15 minutes = 900 seconds ES (errored seconds) number of seconds with errors SES (severe errored seconds) number of seconds with major alarms CRC6 (cyclic redundancy check) number of CRC6 errors LOSW (los of sync word) -
Page 63: Technical Data
BIG 10 Router 4 Technical data WAN interface (SHDSL) Norm ITU-T G.991.2 G.SHDSL.bis; SHDSL 2/4 line pairs Bandwidth high symmetrical bandwidth (up to 22 Mbps) thanks to EFM- Bonding support (IEEE 802.3-2004) and ATM-Bonding (sup- port of M-Pair mode) Connector 1 ×... - Page 64 BIG 10 Router • Dying Gasp support • NTP • MAC Address Filter • statistical data or history WLAN interface (only order no. 900220) Access Point acc. to IEEE802.11b/g 802.11g Data rate 54, 48, 36, 24, 12, 9, 9 Mbps 802.11b Data rate 11, 5.5, 2, 1 Mbps Safety...
-
Page 65: Important Notes
ELCON assumes no liability for the content of this document. Further, ELCON shall not be responsible for any loss or incorrect use of information or data which may result from using this document. In addition, ELCON cannot be held liable for... - Page 66 BIG 10 Router Version: 2011/01/19...
- Page 67 BIG 10 Router Version: 2011/01/19...
- Page 68 BIG 10 Router Typenschild (nur Art.-Nr. 900220) Aufkleber MAC-Adresse (nur Art.-Nr. 900220) Version: 2011/01/19...
