WIRELESS MICROPHONE SYSTEM
179.150 / 179.160
Instruction Manual
Gebruiksaanwijzing
Gebrauchsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 179.150 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Dynamics 179.150

Summary of Contents for Power Dynamics 179.150

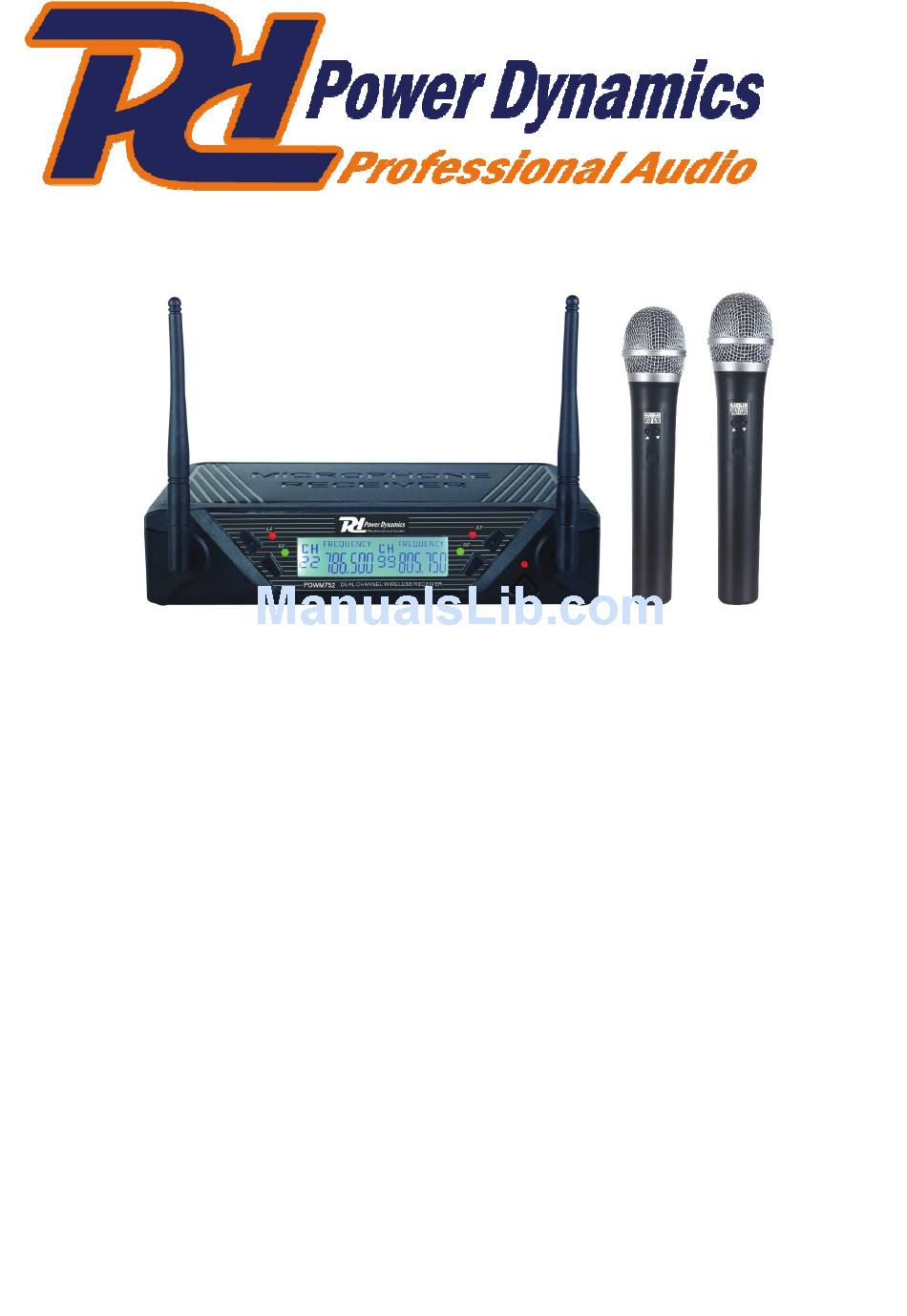

  • Page 1 WIRELESS MICROPHONE SYSTEM 179.150 / 179.160 Instruction Manual Gebruiksaanwijzing Gebrauchsanleitung...
  • Page 2 PDWM752 2x 16CH DUAL RECEIVER (179.150) PDWM750 1x 16CH SINGLE RECEIVER (179.160) ACCESSORIES: PDM3 HANDHELD MICROPHONE (179.152) PDB3 BODYPACK (179.154) PDT3 TIE CLIP MICROPHONE (179.158) PDH3 HEADSET (179.156)

  • Page 3: System Feature

    Thank you very much for purchasing this Power Dynamics wireless microphone kit. Please read this manual thoroughly before using this equipment Warning Always read the manual before using the product. Keep the manual so every new user can read it before using the product.
  • Page 4 SINGLE CHANNEL RECEIVER FEATURES (PDWM750) 1. Power Switch: Power ON/OFF the receiver. 2. Power Indicator: Indicate the power ON/OFF. 3. LCD Information Display: Show the receiver frequency channel ect. 4. Down Function Button: Sets channel data. 5. Up Function Button: Sets channel data. 6.

  • Page 5: Transmitter Function & Features

    TRANSMITTER FUNCTION & FEATURES 1. Grille: Protects the cartridge and help reducing the breath sounds and wind noise. 2. LCD Information Display: Show the transmitter frequency channel eel. 3. Up Function Button: Sets channel data. 4. Down Function Button: Sets channel data. 5.

  • Page 6: Bodypack Transmitter Connection

    BODYPACK TRANSMITTER CONNECTION 1. Lavaliere Microphone Connection: Connect the connecter of supplied. Lavaliere microphone to the connecting jack of transmitter (Shown as below). Set the transmitter work state in wireless lavaliere system. 2. Headset Microphone Connection: Connect the connecter of supplied. Headset microphone to the connecting jack of transmitter(Shown as below).

  • Page 7: Troubleshooting

    TROUBLESHOOTING PROBLEM INDICATOR STATUS SOLUTION Slide transmitter POWER ON/OFF switch to ON Red transmitter position. Make sure battery is Inserted properly, observing battery No sound indicator is not flash ("+/."). If battery is inserted properly. replace with fresh battery. No sound Red transmitter indicator Is flash Slide transmitter MUTE/ON switch to ON position Make sure ac adapter is securely plugged into electrical...
  • Page 8 RECEIVER: Power Requirements............230VAC adaptor Power Requirements........13-15V DC nominal. 300mA Signal/Noise Ratio ................>85dB Border Upon Channel Rejection ............>70dB Image & Spurious Rejection............... >70dB Audio Output Level: ............. 0dB +/-300mV Receiving Sensitivity ..............-105dBm Dimensions ..............185 x 145 x 43mm HAND-HELD TRANSMITTER: Power Requirements............

  • Page 9: Systeem Kenmerken

    Hartelijk dank voor de aanschaf van deze Power Dynamics draadloze microfoonkit. Lees de gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen. WAARSCHUWING Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken. Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.
  • Page 10 ONTVANGER (PDWM750) DUBBELE ONTVANGER (PDWM752) 1. Aan/Uit toets 2. Aan/Uit Indicatie: Dit lampje brandt wanneer de ontvanger is aangesloten op het stopcontact en de netschakelaar wordt ingedrukt. 3. LCD display : Laat het frequentiekanaal zien. 4. ▼ functie : Scroll functie om door kanaal gegevens te bladeren. 5.
  • Page 11 ZENDER FUNCTIE & KENMERKEN 1. Beschermrooster/windkap : Voor bescherming van het element. 2. LCD Display: Laat o.a. de frequenties en de kanalen zien. 3. ▲ Functie : Scroll functie om door kanaal gegevens te bladeren. 4. ▼ Functie : Scroll functie om door kanaal gegevens te bladeren.

  • Page 12: Batterijen Plaatsen

    BODYPACK AANSLUITINGEN 1. Dasspeld microfoon aansluiting. 2. Hoofdband microfoon aansluiting. BATTERIJEN PLAATSEN Batterijen plaatsen: Plaats 2x AA (1.5V) Alkaline batterijen. (Controleer batterij polariteit) Tips voor een maximale prestatie : • De gebruiker dient de antenne’s van de ontvanger te kunnen zien. •...
  • Page 13 TROUBLESHOOTING PROBLEEM INDICATIE STATUS MOGELIJKE OPLOSSING Schuif POWER ON/OFF schakelaar op de zender naar Rode “ON”. Geen geluid Led (zender) knippert niet Controleer de staat van de batterijen en vernieuw ze eventueel. Denk aan de polariteit. Geen geluid Rode Led (zender) knippert Schuif MUTE/ON schakelaar op de zender naar “ON”.
  • Page 14 Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

  • Page 15: System Eigenschaften

    Lassen Sie das Gerät erst auf Raumtemperatur kommen. Wenn das Gerät sichtbar beschädigt ist, darf es NICHT an eine Steckdose angeschlossen und NICHT eingeschaltet werden. Benachrichtigen sie in diesem Fall Power Dynamics Vor Kindern schützen. Stecker niemals mit nassen Händen anfassen.
  • Page 16 EMPFÄNGER (PDWM750) DUAL KANAL EMPFÄNGER (PDWM752) 1. Ein/Aus-Taste. 2. Betriebsanzeige: Leuchtet wenn der Empfänger mit dem Stromnetz verbunden ist und der Netzschalter gedrückt wird. 3. LCD-Anzeige: Zeigt Frequenz / Kanal. 4. ▼ Funktion: Um durch Kanal-Daten zu blättern. 5. ▲ Funktion: Um durch Kanal-Daten zu blättern. 6.

  • Page 17: Sender Funktionen

    SENDER FUNKTIONEN 1. Schutzgitter: Zum Schutz des Elements. 2. LCD-Anzeige: Zeigt u.a. die Frequenzen und Kanäle. 3. ▲ Funktion: Scroll-Funktion um durch Kanal-Daten zu blättern. 4. ▼ Funktion: Scroll-Funktion um durch Kanal-Daten zu blättern. 5. Power / Mute-Taste: Ein/Aus-Taste + Mute-Funktion. 6.
  • Page 18 BODYPACK-SENDER ANSCHLÜSSE 1. Krawattenmikrofon Anschluß 2. Kopfmikrofon Anschluß. BATTERIEN ERSETZEN Batterien einlegen : 2x AA (1.5V) Alkaline Batterien. (Auf polarität achten)

  • Page 19: Technische Daten

    TROUBLESHOOTING PROBLEM STATUSANZEIGE MÖGLICHE LÖSUNG Schiebe POWER ON/OFF-Schalter vom Sender in die Rote “ON” Position Kein Ton Led (Sender) leuchtet nicht Überprüfen Sie die Batterien und ersetzen Sie sie gegebenenfalls. Bitte auf Polarität achten. Schiebe MUTE/ON-Schalter vom Sender in die “ON” Kein Ton Rote Led (Sender) blinkt Position.
  • Page 20 Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

  • Page 21: Ce Declaration Of Conformity

    Tel : 0031546589299 Fax : 0031546589298 The Netherlands Product number: 179.150 & 179.160 Power Dynamics PDWM, UHF Wireless Microphone System Product Description: Regulatory Requirement: EN 60065 EN 50371 EN 301489-1 EN 300422-1 The product met the requirements stated in the above mentioned Declaration(s).
  • Page 22 Specifications and design are subject to change without prior notice.. www.tronios.com Copyright © 2010 by TRONIOS the Netherlands...

This manual is also suitable for:

179.160Pdwm752Pdwm750Pdm3Pdb3179.152 ... Show all
