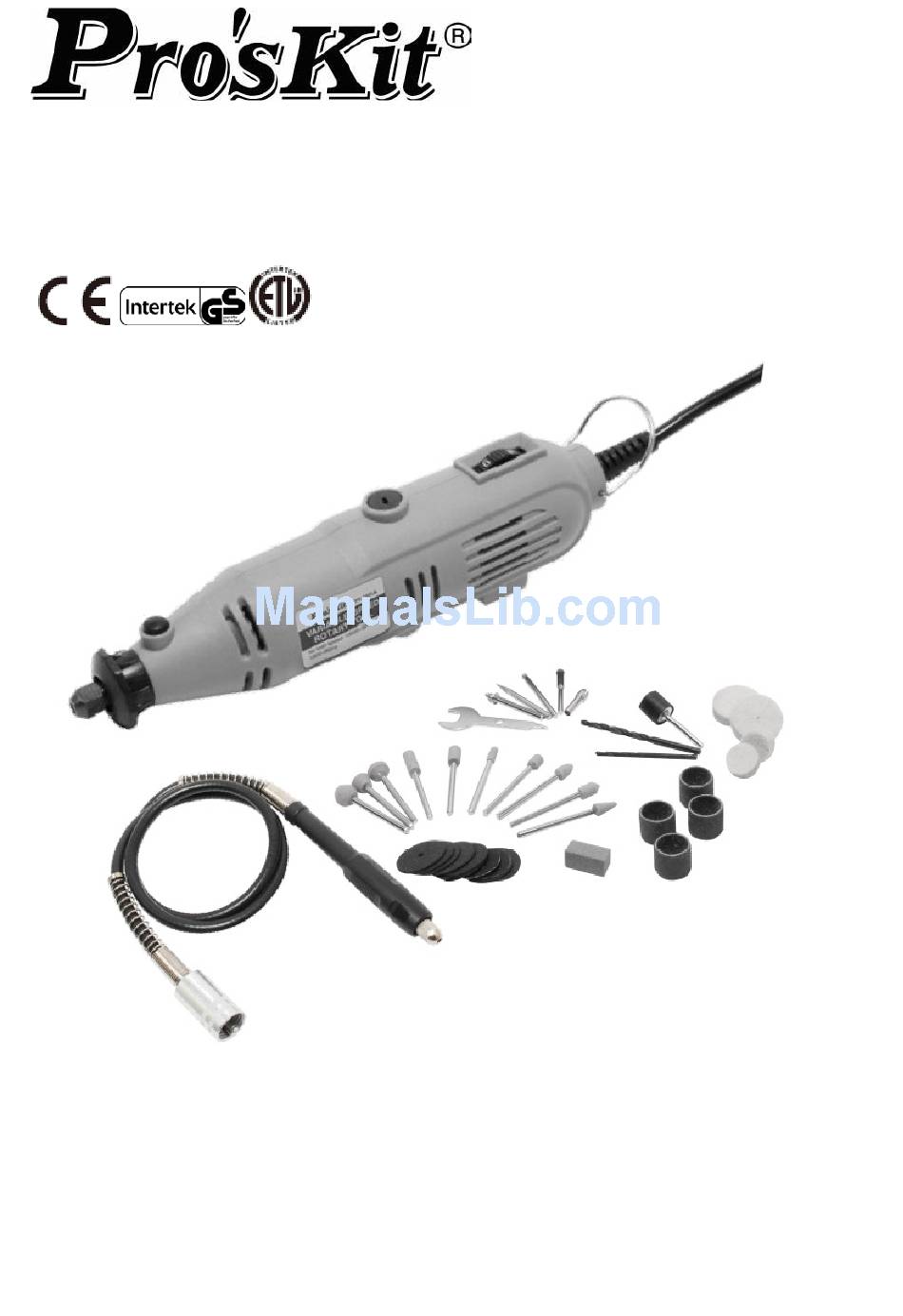

- Page 1 PT-5501 Variable Speed Rotary Tool Kit User’s Manual Edition 2013 ©2013 Copyright by Prokit’s Industries Co., Ltd.
- Page 2 Thank you for buying PT-5501 Variable Speed Rotary Tool Kit. Please read this instruction carefully before using the product. Technical Specification Model number PT-5501A PT-5501I Available Voltages 120V, 60Hz 230V, 50Hz Plug Type Maximum Output 135 W No Load Speed...
- Page 3 16. Avoid unintentional starting. Do not carry plugged-in tool with finger on switch. Be sure that the switch is off when plugging in. 17. Outdoor extension cords. When the tool is used outdoors, only use extension cords intended for use outdoors and so marked. 18.
- Page 4 Do not apply too much radial pressure to the accessory bits while polishing, cleaning, sanding or grinding. By doing this you will put a strain on the spindle and adversely affect the precision of the tool. Always work with a sensitive touch so as not to impede the efficiency of your mini tool. When drilling metal, always mark the drilling point with a center punch first, so that...
- Page 5 Figure3 Fitting the accessories to the flexible shaft (figs. 4 ) 1 Switch off the tool and disconnect from the main power supply. 2 Pull back the protective sleeve and loosen the spring chuck. 3 Insert the required accessory and tighten the spring chuck. Figure4 Switching On/Off (figs.
- Page 6 Carbon Brushes (fig. 7) The carbon brushes are an integral component in the efficient running of the motor. These are consumable spare parts that must be replaced when they are worn to 4mm. NOTE: Worn carbon brushes should only be installed by an authorized power tool repair agent.
- Page 7 PT-5501 可調速軟軸電磨組 感謝您購買可調速軟軸電磨組，使用前請詳讀說明書 產品規格 型號 PT-5501A PT-5501I 使用電壓 120V, 60Hz 230V, 50Hz 插頭型式 功率 135 W 無載轉速 10,000 - 32,000 rpm 夾頭規格 3.2mm and 2.5mm 碳刷型號 5PT-5501P3 警告: 當使用電動工具時，為了預防火災、電擊及個人傷害，使用時請僅遵守重要的安全規範。 請仔細閱讀並遵守列安全指示： 1. 保持工作環境整潔: 髒亂的環境容易導致人事傷害。 2. 考慮工作區環境: 不要在雨中使用電動工具；不要在潮濕的地方使用，保持工作區的乾燥； 不要在接近易燃氣體或者液體的地方使用。 3. 警惕觸電: 防止身體接觸接地物表面（如水管、散熱器、冰箱等）。...
- Page 8 20.檢查受損部件:進一步使用工具前，應當仔細檢查受損部件，必要時更換，確保其將正常運行 和發揮預定功能。檢查校對運動部件，易損件，固定以及其他狀況。說明書中沒有特別注明 如何修理的損壞部件，應妥善修理或與經授權服務中心進行更換。若開關按動後不工作，請 不要繼續嘗試使用工具。 20.警告: 擅自使用說明書介紹以外的任何配件，都可能造成人身傷害。 21.維修、維護:此電器是按照有關安全規則製造的，修理電器僅限於授權的專業人員進行，否則 會造成人身傷害。 操作原則 本產品可鑽孔、研磨、拋光、磨亮、雕刻、切割及除鏽在狹窄空間. 此工具可使用在金屬、玻 璃、木材及陶瓷等材料. 為了使用產品最佳的性能，請保持等速並且不可施加過大的壓力. 工作 原則為如使用拋光等大尺寸的配件請控制在低速檔，如雕刻、研磨等小尺寸配件使用高速檔。 啟動說明 不要在刀具接觸工作件時啟動或是停止運轉，請握緊本產品後按下 ON / OFF 開關。 工具將持續運行，直到開關轉到 OFF 位置。工具運行時，速度可以進行調整。 調整速度 本產品為可調整轉速。工作進行時不可調整速度. 轉速控制鈕位於產品的尾部上。轉動控制鈕 可加速或是減速。拋光等工作使用低速檔，鑽孔或是切割等工作使用高速檔。. 重要的一般性安全指示 更換配件時，應拔下插頭 如果產品有文法轉動或是轉速遲滯時，請立即拔掉插頭。 請定期檢查夾頭的壁厚，特別是長時間使用相同的夾頭時。 使用後，請務必拔掉電源插頭 請勿自行維修的電動工具. 無人員在現場，不可保持在運轉的狀態 不要在潮濕的環境下使用或存放工具。 使用的指示與技巧 長時間使用後產品溫度會升高，此時必須關閉電源直到降溫後才能再使用。 為確保運轉的穩定性，主軸心應定期上油。. 拋光、清洗、打磨或研磨時不要施加過大的徑向壓力。如果對主軸施力過大會影響產品的精準 度。...
- Page 9 組裝拋光毛氈與拋光毛氈固定軸 (圖 2 ) 1. 將拋光毛氈固定軸前端的螺紋旋轉進入拋光氈中心的固定 孔中。 2. 不要蓋擰的感覺，螺紋的前端不可感覺到突出毛氈外。 組裝軟軸(圖.3) 關閉電源開關. 旋鬆並卸下安全環. 按下主軸鎖不要鬆開。旋轉軸心直到卡住定位無法轉動。 在主軸鎖定後，使用附件扳手鬆開夾頭螺帽。（不要拆下夾頭螺帽） 將軟軸之內纜線通過夾頭螺帽及夾頭後將夾頭固定於軸心內，並確認內纜線與夾頭牢固 的配合。 再一次按下主軸鎖不要鬆開。旋轉軸心直到卡住定位無法轉動。 在主軸鎖定後，使用附件扳手將夾頭螺帽鎖上並旋緊。 將軟軸外纜固定螺帽鎖在原本鎖安全環的固定螺紋上並且旋緊。. 圖 3 在軟軸上裝置配件(圖 4 及圖 5) 關閉電源開關，並且拔除電源插頭。 將 L 型軸心固定趕插入箭頭旁的軸心固定孔中。以與箭頭相反的方向旋轉夾頭螺帽，直 到型軸心固定趕到達定為點後軸心即無法再轉動(圖 4) 軸心固定後，將夾頭螺帽以箭頭的方向旋轉鬆開後即可將配件插入，配置如圖 5 組裝完成後將夾頭螺帽以與箭頭反方向鎖上，並且以配件板手鎖緊...
- Page 10 電源開關 On / Off (圖 6 ) 握緊本體，並且並確保您的手指遠離轉動部件。 將開關切換到“I＂的位置即打開電源。 將開關切換到“O＂的位置即關閉電源。 變速控制 (圖 7) 1. 要調整的速度，移動速度轉盤向前或向後 2. 顯示的數字越大，則速度越快。 注：顯示的數據只有指導作用. 重要！高負荷的工作使用低速時會導致電機燒毀。 如果過載電機可能會損壞，手動的力量不會使這個工具運行速度更快，強制轉動工具，只會導 致工作效率下降，並可能導致電機燒毀，不合規定的工作會降低工具壽命並且可能會傷害刀具。 避免電機損壞: 如果持續低速操作工具，偶爾使工具離開負載是很重要的， 操作工具偶爾離開負載，加到全速 1 分鐘使冷空氣冷卻電機。 碳刷 (圖 8) 碳刷是電機運行不可或缺的零件。碳刷是消耗品，當磨損到 4mm 時必須更換。 注意：碳刷磨損，請更換原廠電刷。 注意：更換碳刷後，在很短的一段時間有可能火花會增加。這 是正常的。 注意：安裝新的碳刷後，將產品無負載運行幾分鐘，讓新碳上 自動對位。...
- Page 11 更換碳刷的方法 1. 換碳刷的時候，需準備小扳手 2. 把小扳手的小頭那端，插入雕刻鑽一端的碳刷盒蓋的一字型槽 1 把，1 對新的碳刷。 內，擰出碳刷盒蓋 3. 把碳刷盒蓋取出，就能看到裏 4. 然後把新的碳刷放進去，插 5. 把碳刷盒蓋蓋上，擰緊，這樣就 面的碳刷了 進去的時候，注意看准裏面 完成了，一端碳刷的更換，另 槽。 一端的換法和這個相同。 一般的維修保養及維護 每次使用後，請務必清潔工具 請小心謹慎，不要讓水或油損害電機 定期檢查工具，可發現正常使用時所造成的損壞。 確保所有部件都連接正確。本產品的部件損壞或遺失時請不要使用。 保持通風孔沒有任何障礙物。...
- Page 12 ©2013 Prokit’s Industries Co., LTD. All rights reserved 2013001(C)
