IMPORTANT MANUAL
REPAIR PARTS MANUAL
MODEL:
PO14538LT
LAWN TRACTOR
ALWAYS WEAR EYE PROTECTION DURING OPERATION
Visit our website: www.poulan.com
583 97 12-60 Rev. 2
DO NOT THROW AWAY
5000
WARNING:
Read this Man u al and follow all Warnings
and Safety Instructions. Fail ure to do so
can re sult in serious in ju ry.
02.21.13 BD
Printed in the U.S.A.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PO14538LT and is the answer not in the manual?

Questions and answers

Jagtar
June 14, 2025

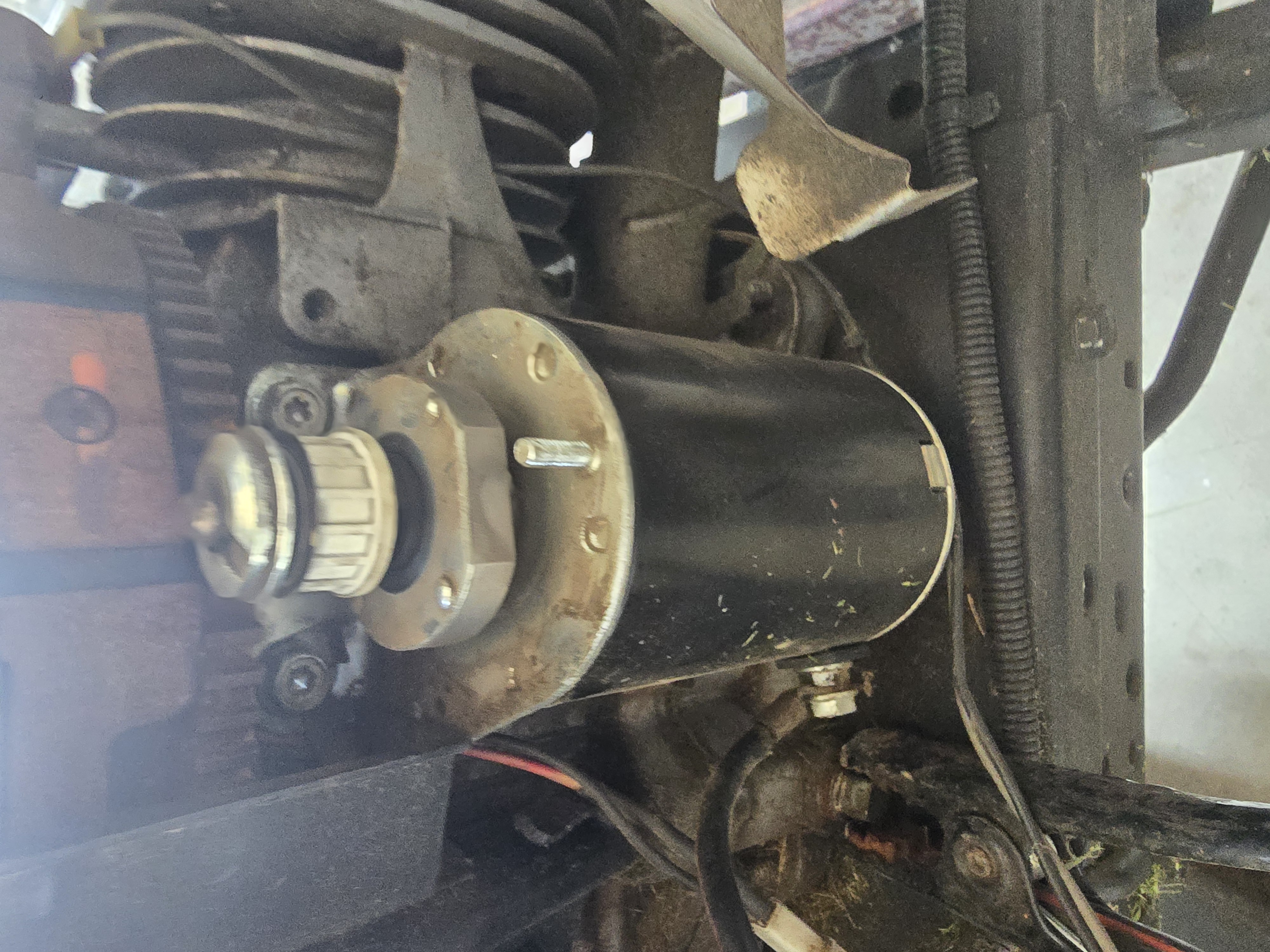

Looking for spindle that turns the engine fits ron black cylinder thing right beside engine
