Alber MPM-100 Product Description Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Product Description Guide










3103 No. Andrews Ave. Ext.
Pompano Beach, FL 33064
Tel: (954) 623‐6660 Fax: (954) 623‐6671
www.alber.com


MPM‐100 Monitor







4200‐062 Rev 2.01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MPM-100 and is the answer not in the manual?

Questions and answers

Related Manuals for Alber MPM-100

Summary of Contents for Alber MPM-100

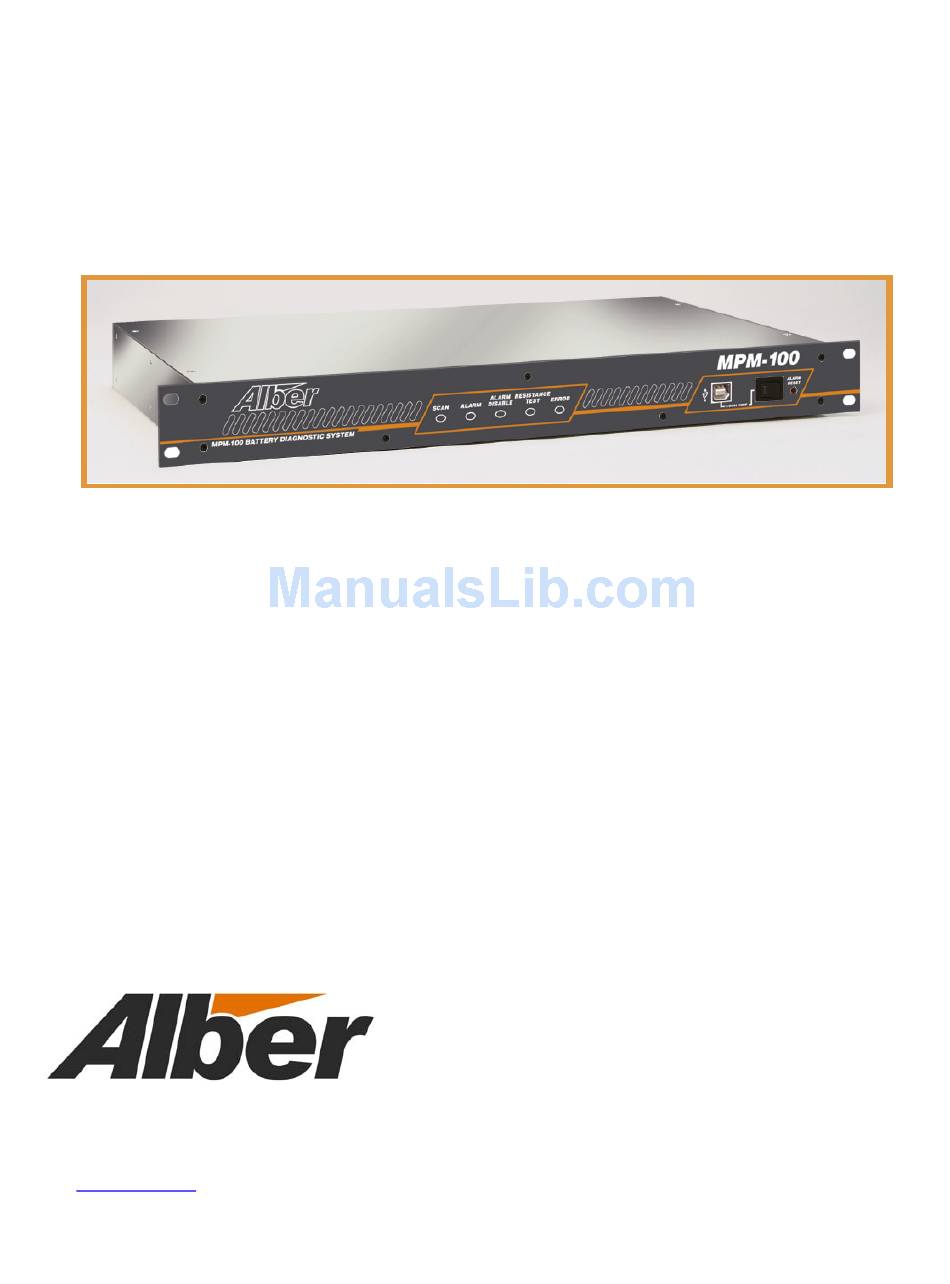

  • Page 1   MPM‐100 Monitor  Product Description Guide                                  3103 No. Andrews Ave. Ext.  Pompano Beach, FL 33064  Tel: (954) 623‐6660 Fax: (954) 623‐6671  www.alber.com       4200‐062 Rev 2.01...
  • Page 2       Albér MPM-100 Product Description Guide Part Number 4200–062 ©2012 Albércorp. All rights reserved. Albércorp, 3103 North Andrews Avenue Extension, Pompano Beach FL 33064. No part of this document may be reproduced or transmitted in any form or by any means, electronic or mechanical, including photocopying and recording for any purpose, without the express written permission of Albércorp.

  • Page 3: Table Of Contents

    Alarm Features ............................1     1.5. Controlled Run Down Test ........................2     1.6. MPM-100 Features ..........................2     1.7. Battery Monitor Data Manager (BMDM) Program Features ..............2     1.8. Optional and additional Accessories....................... 3  ...
  • Page 4   Figure 18. MPM Model Number Communication Option B ................13   Figure 19. MPM Model Number Communication Option C ................14   Figure 20. MPM Model Number Communication Option D ................14   Figure 21. MPM Model Number Communication Option E ................15  ...

  • Page 5: Mpm-100 General Description

    1. MPM‐100 General Description  The MPM‐100 is a stand‐alone monitor for communication and power industry applications. What sets Albér  monitors apart from others is their ability to provide early warning of battery problems. The monitor checks  the state of health of each cell by performing a proactive resistance test, a reliable predictor of battery  performance. In addition, to indicate immediate battery health and monitor status of a given location, the  system reports to a Central computer (a generic PC) displaying status screens.    Using polling and data transfer algorithms, the Battery Monitor Data Manager program lets a Central  computer manage over 1000 monitor systems. Data is stored in the computer database for later analysis and  reporting. At any time, service personnel may call a battery location from the Central computer or a remote  location (such as from home), or directly connect to the monitor without losing contact with the computer.    The Data Manager string and monitor status indicators make central battery monitoring easy. Terms such as  Discharging, Alarm or Warning for string status or Active for monitor status quickly summarize events.  Conditions reported to the Central computer are displayed as a list, to easily identify trouble spots. The system  also features several methods of automated reporting of alarm occurrences, such as contacting key personnel  via a pager, email or fax.    Flexibility was a major design consideration. Because the monitors are stand‐alone units with no external  computer needed, a primary protocol using Modbus ASCII was selected to let you incorporate the monitor  into large‐scale facility monitors. This allows third‐party interfaces to access all the stand‐alone features of the  monitor, yet leaves the advanced features of the Data Manager remote communication software available for  service personnel.  1.1. Normal Operating Mode In normal mode, the system scans all parameters in one to five seconds, depending on the configuration. As  readings are taken, they are compared to user‐programmed alarm levels. The monitor can then call a Central  computer and energize an alarm contact if a parameter exceeds a level. Front panel LEDs indicate scan and  alarm status, and alarm events are stored in memory for future analysis.  1.2. Discharge Mode If a discharge is detected, the system goes into a data logging mode and stores battery voltages and discharge  current into a discharge record.  1.3. Resistance Test Mode A battery resistance test may be performed at user‐set intervals. The test is similar to that performed by the ...

  • Page 6: Controlled Run Down Test

    1.5. Controlled Run Down Test You can program time intervals (in days) and length of time (in minutes) to have a contact closure optionally  put the system on battery. During this time, the system treats the condition as a discharge and saves the  changing parameters to a discharge record for playback and analysis.  1.6. MPM-100 Features This section describes standard and optional MPM‐100 features.   NOTE:   Some features require optional accessories or are unit configuration dependent.     Scans all pertinent battery parameters, such as overall voltage, cell voltages, current, and  temperature.   Performs a scheduled resistance test of all cells/jars, intertiers, and stores results for trending  analysis.    Auto detects discharges based on Overall Volts or Discharge Current, and stores data for real time or  accelerated time playback.   Signals if any parameter is outside user‐programmed limits, energizes a Form C relay contact, and  calls a Central computer to report the alarm condition.   Incorporates a Form C alarm contact for monitor hardware failure or power failure.   Incorporates three 3 programmable contacts that are configurable to N/O or N/C.   Communicates with an external computer via USB, modem, and RS‐232/RJ‐45/LAN.   Performs a scheduled, user‐programmed test of putting the system on battery and monitoring  discharge, with real time or fast time playback.   Monitors up to 16 digital inputs.   Network compatible. ...

  • Page 7: Optional And Additional Accessories

    1.8. Optional and additional Accessories The standard optional accessories are shown here, others are also readily available 954‐623‐6660.  Optional and Additional Parts Description  Photo Purpose  Shunt  Shunt for measuring discharge current.  4720–017  PHOTOS and PART NUMBERS VARY WITH    CONFIGURATION REQUIREMENTS    Figure 1. Shunt/Shunt Adapters   Ambient  Temperature probe that hangs free for  temperature probe  ambient temperature measurement.  2900–029  Refer to drawing BDS–159–A421.   Figure 2. Ambient Temperature Probe  2900–029  Electrolyte  Teflon coated probe, may be immersed in  temperature probe  a flooded cell.  Refer to drawing BDS– 2900–010  159–A421.   Figure 3. Electrolyte Temperature  Probe 2900–010 ...

  • Page 8: Figure 4. External Network Interface

    External Network  Interface 2025–063  Please refer to part number 4000– to include  047R1.0, UDS‐10 External Network  2025–063P  Interface Setup User’s Guide for further  2025–118  instructions.  2025–120  4000–047R1.0    Figure 4. External network interface  Use Drawing BDS–1120–A483 Rev C ‐  600 amp CT  PHOTOS VARY DEPENDING UPON  5610‐016  MODEL(S) CHOSEN      Figure 5. 600 amp Current Transducer   (CT)  Float current measurement transducer  for a single string.    FCCP Kit  NOTE:   5610‐051  Part number 5610‐050 is for dual  strings and would include one more  clamp on the probe.  Figure 6. Multitel Float Charging  Current Probe Kit  4200-062 Revision 2.01...

  • Page 9: Panel Controls And Indicators

    2. Panel Controls and Indicators 2.1. Panel Controls and Indicators This section describes the front and rear panels that comprise a typical MPM–100 system.     Figure 7. Rear Panel with RJ45      Figure 8. Rear Panel with RS–232    Figure 9. Front Panel ...

  • Page 10: Figure 10. Front Panel Indicators Close Up

    RED (R) –  normal  condition  disabled alarm  manual or  indicates  operating  detected  reporting using  automatic  hardware  conditions  BMDM software.  resistance test.  failure is  detected  Figure 10. Front Panel Indicators Close up      Local Port  Local Port Switch  Alarm Reset  Enables the front USB or rear  During normal operation, resets alarms. If held  USB port – Connects to a  RJ–45 LAN/RS‐232. When  during power up, clears existing names in the  laptop computer for  the switch is lit, the front  monitor, disables alarms, disables dial out, clears  servicing purposes.   USB port is selected.   data memory, and resets password to ‘alber.’  Figure 11. Front Panel Connector and Controls    4200-062 Revision 2.01...

  • Page 11: Figure 12. Rear Panel Connectors

       J2  Local Port  J5   J1, J3, J4, J6, J7  May be an RS– Provides for alarm (Parameter &  Current Transducer CT  Sense lead wiring to these  232 or an RJ– System) & digital input relay  connector – optional.  connectors – Depends upon  45 network  connections on all MPM  Provides for signal  battery configuration.  port (LAN). The  configurations. Two sets of dry  connection and +15V  Cell/Jar voltage sense leads  front panel  Form C alarm contacts are also  and –15V power for up  connect from J1 to the  Local Port  available.   to 4 discharge CTs and  individual cells/jars. (& J3  Switch enables  Do not use for current  signal connection for the  on units with the expansion  this port.  transducers if J5 is available.  Float Current Sensor.  module)     TELCO    Load Connections ...

  • Page 12: Mpm-100 Configurations

    3. MPM-100 Configurations This section is an overview of the MPM‐100 monitor configurations.  3.1. MPM Model Number Description The MPM can accommodate up to 30 different battery configurations, which may be modified  for nonstandard battery configurations. (For example, a 1 x 60 configuration can have 59 cells.)    The MPM‐100 model numbers are structured as follows.    1001‐nnnA xxxxxx     MPM model.     Group of letters/numbers that indicates the following options:      Position 1 (Xxxxxx): Power  A = Unit is powered by AC wall plug. (Available only on 120V units.)  D = Unit is powered by the DC bus.    Position 2 (xXxxxx): Communication options (fiber optic, Ethernet or RS‐232). Refer to  Communication Options in this manual for details.    Position 3 (xxXxxx): Method of sensing discharge current.  C = Current transducer.  S = Shunt.    Position 4 (xxxXxx): Float current transducer.  [blank] = No float current transducer.  F = Float current transducer.    Position 5 (xxxxXx): Main power line frequency.  5 = 50Hz.  6 = 60Hz.   ...

  • Page 13: Mpm Configuration Options

    3.2. MPM Configuration Options To determine MPM hardware configuration, cross‐reference the model number using the  standard MPM Configuration Options Chart. For special configurations or custom system  integration for OEM applications, contact Albér at 954‐623‐6660.    Model  Configuration  Description  Number    12V Systems    398  MPM‐100‐1x10x1*  1 string of 10 – 1v cells in series.  399  MPM‐100‐2x10x1  2 strings in parallel of 10 – 1v cells in series.  400  MPM‐100‐3x10x1  3 strings in parallel of 10 – 1v cells in series.  401  MPM‐100‐4x10x1  4 strings in parallel of 10 – 1v cells in series.  Figure 13. MPM 12V Systems Configuration Options Chart    Model    Configuration  Description  Number    24V ‐36V Systems  360  MPM‐100‐1x20x1  1 string of 20 – 1v cells in series.  371  MPM‐100‐2x20x1 ...

  • Page 14: Figure 14. Mpm 24V - 36V Systems Configuration Options Chart

    380  MPM‐100‐3x4x6  3 strings in parallel of 4 – 6v modules in series.  381  MPM‐100‐4x4x6  4 strings in parallel of 4 – 6v modules in series.  374  MPM‐100‐1x3x8  1 string of 3 – 8v modules in series.  343  MPM‐100‐2x3x8  2 strings in parallel of 3 – 8v modules in series.  344  MPM‐100‐3x3x8  3 strings in parallel of 3 – 8v modules in series.  345  MPM‐100‐4x3x8  4 strings in parallel of 3 – 8v modules in series.  330  MPM‐100‐1x2x12  1 string of 2 – 12v modules in series.  331  MPM‐100‐2x2x12  2 strings in parallel of 2 – 12v modules in series.  332  MPM‐100‐3x2x12  3 strings in parallel of 2 – 12v modules in series.  333  MPM‐100‐4x2x12  4 strings in parallel of 2 – 12v modules in series.  *1 volt cells are NiCd  Figure 14. MPM 24V ‐ 36V Systems Configuration Options Chart    Model Number  Configuration  Description    38 ‐ 60V Systems    392  MPM‐100‐1x38x1 ...

  • Page 15: Mpm-100 Specifications

    MPM‐100‐1x15x8  1 string of 15 – 8v modules in series.  377  MPM‐100‐2x15x8  2 strings in parallel of 15 – 8v modules in series.  390  MPM‐100‐1x8x12  1 string of 8 – 12v modules in series.  412  MPM‐100‐2x9x12  1 string of 9 – 12v modules in series.  356  MPM‐100‐1x10x12  1 string of 10 – 12v modules in series.  Figure 16. MPM 60V ‐ 120V Systems Configuration Options Chart  4. MPM-100 Specifications Power   15 watts maximum. When monitoring 24V to 48V batteries, operates directly from the bus.  When monitoring 120VDC batteries, powered off the battery or a 115VAC wall plug transformer.  The transformer must be on a protected (uninterruptible) power source (UPS).    Wall Plug Transformer: Albér part number 4000‐029  Input: 100 to 240VAC, 50Hz/60Hz, 1.0A maximum  Output: 24VDC (nominal), 1.5A 36W maximum  4.1. Fuses On PC Board (Not user replaceable)  Fuse F1/F1A: 2A FB.   Fuse F2: 1A FB.  ...
  • Page 16 Alarm reset. Normally‐open dry contact required.    *Optional temperature and current transducers are required.  Actual number of inputs are model dependent. Contact Alber for additional information 954‐623‐ 6660.  Outputs   Three programmable relay contact configured to N/O or N/C   Parameters alarm contact: one Form C alarm relay contact, 2A at 30VDC.   Hardware failure or power failure alarm contact: one Form C alarm relay contact, 2A at 30VDC.   Charger control relay: one NO dry contact, 2A at 30VDC.   LEDs (one each): green status, red alarm, red alarm disable, green resistance test on, and red  hardware error.    Measurement Range / Tolerance   Cell resistance ......  0  to 32,000µ  .. 5% of reading ±1    Communication   A USB port    A modem serial port   An RJ‐45 connection or RS‐232 port connection   Protocols: Modbus and SNMP.    Data Storage   2  nonvolatile memory for calibration constants, alarm levels, telephone numbers, and setup ...

  • Page 17: Communication Options

      Agencies   UL listed. File number E212234.   CE approved.    5. Communication Options  This section describes the letter used in the second position of the MPM model number. Refer to  the MPM‐100 Configurations section for more details.      Communication Option A      Option A     This is for one MPM that will be    accessed by one PC, either locally    with an RS‐232 connection or via  Dedicated Phone Line  telephone connection.  OR    RS‐232      Phone Line   NOTE: For all features to operate, the    phone line used for the MPM must      be dedicated to the MPM.    Figure 17. MPM Model Number Communication Option A   ...

  • Page 18: Figure 19. Mpm Model Number Communication Option C

      Communication Option C    Option C     This is for one MPM that will be    accessed locally by one PC via an    RS‐232 connection and  Dedicated Phone Line      RS‐232   That will also be accessed by  Phone Line  Phone Line  additional PCs via a telephone    PC 2 PC 1 PC 5 connection.         NOTE: If the locally RS‐232  Phone Line  Phone Line  connected PC is not the Central    PC 4 PC 3 computer, then for all features to ...

  • Page 19: Figure 21. Mpm Model Number Communication Option E

      Communication Option E  Option E       This is for one MPM that will be accessed  Ethernet   by two or more PCs locally.   Option Card        This option requires installation of the LAN    option in the MPM, and         This option also requires connection of the    MPM to an existing LAN or installation of a  PC 1   LAN.         The LAN can be set up to allow MPM  PC 3 PC 2   access via the Internet. ...

  • Page 20: Figure 23. Mpm Model Number Communication Option G

      Communication Option G    Option G    MPM 1 MPM 2  This is for two to 16 MPMs that will    be accessed by one or more PCs via    a phone line connection, and    Fiber optic      Telco Serial Port    There will be one phone line for up  Multiplexer   to 16 MPMs.  Dedicated phone line       A Telco Serial Port Multiplexer is  Phone Line  Phone Line  required.       PC 1 PC 2 ...

  • Page 21: Figure 25. Mpm Model Number Communication Option J

    Communication Option J    MPM 1 MPM 2 Option J     This is for two to 16 MPMs that    will be accessed by one PC via a  Fiber optic  serial connection and other PCs    via a phone line connection, and        RS-232 Serial Telco Serial Port  There will be one phone line for    Port Multiplexer Multiplexer up to 16 MPMs.      Dedicated phone line  RS‐232  PC 5  An RS‐232 Serial Port Multiplexer    Phone Line ...

  • Page 22: Figure 27. Mpm Model Number Communication Option L

          Communication Option L  Option L     This is for two or more MPMs that    will be accessed via a LAN and/or an  Ethernet Ethernet   Internet connection.  Option Card Option Card        This option requires installation of    the LAN option in the MPMs, and         This option also requires connection    PC 1   of each MPM to an existing LAN or    installation of a LAN.    PC 2 PC 3  ...
