Magenta Research Voyager Installation And User Manual

Magenta voyager fiber optic signal distribution platform
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Installation and User Guide
Document # 5310238‐01‐02 (12/02/2011), Rev 1.01


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Voyager and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Magenta Research Voyager

Summary of Contents for Magenta Research Voyager

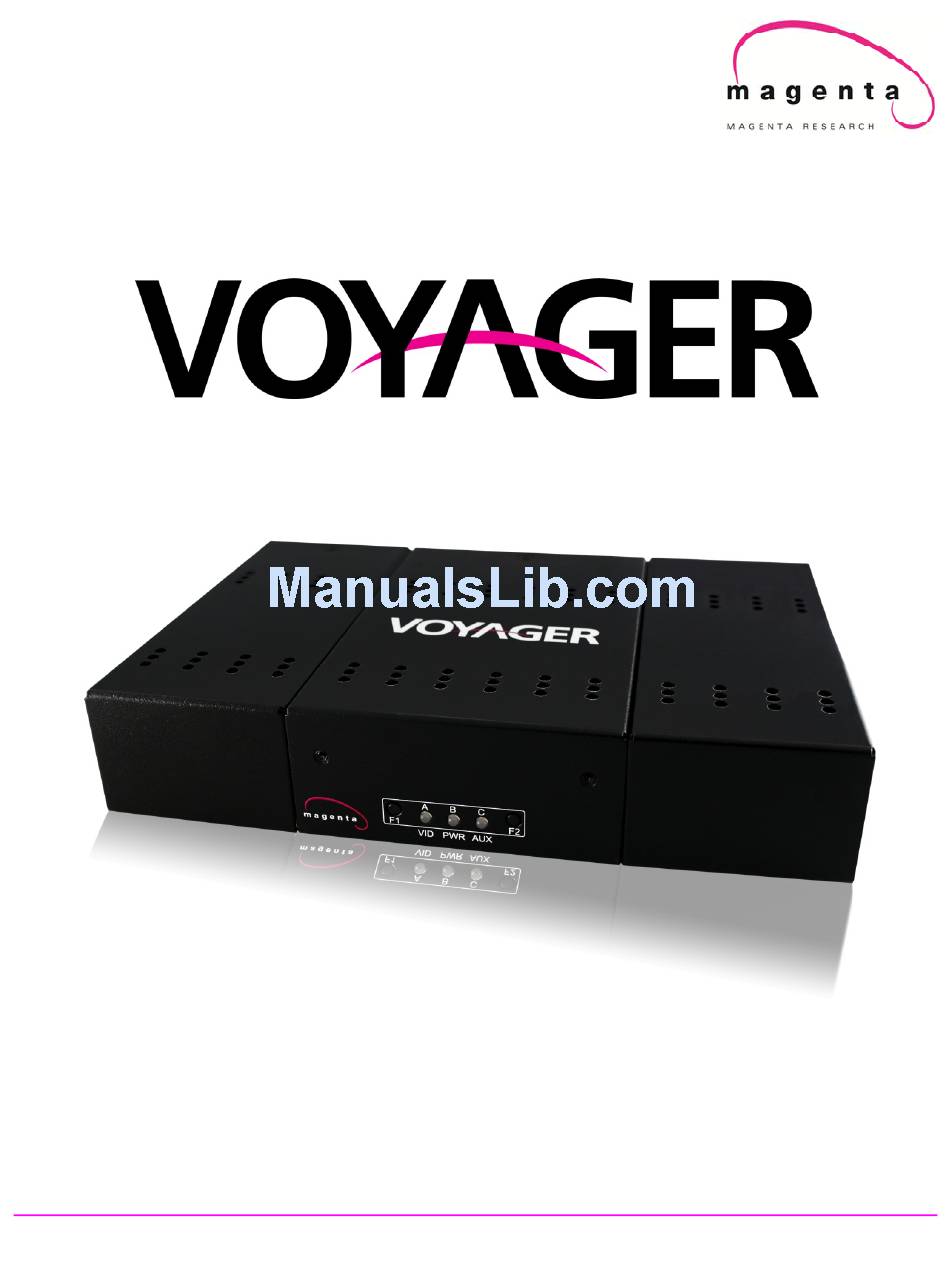

  • Page 1 Installation and User Guide Document # 5310238‐01‐02 (12/02/2011), Rev 1.01   ...
  • Page 2                                             © 1998‐2011 by Magenta Research, Ltd., All rights reserved.  Magenta Research, Ltd.  128 Litchfield Road  New Milford, CT 06776  USA  This document and the Magenta Research Ltd. products to which it relates, and the copyright in each, is the property of Magenta Research  Ltd. Neither the document nor the products may be reproduced by any means, in whole or in part, without the prior written permission of  Magenta Research. Magenta Research makes no warranty or representation, either express or implied, with respect to this software or  documentation, including their quality, performance, merchantability, or fitness for a particular purpose. As a result, this software or  documentation is licensed ʺas isʺ and you, the licensee, are assuming the entire risk as to their quality and performance.  In no event will Magenta Research be liable for direct, indirect, special, incidental, or consequential damages arising out of the use of or  inability to use the hardware, software or documentation.  Magenta Research, the Magenta Research logo and Voyager logo are trademarks of Magenta Research, Ltd.  All other brands, product names, and trademarks are the property of their respective owners.  Magenta Research reserves the right to change product functionality and/or specifications at any time without prior notification.  INSTALLATION AND USER GUIDE...
  • Page 3 Precautions Safety Instructions  ● English  This symbol is intended to alert the user of important maintenance (servicing) and operating  information. This symbol is intended to alert the user to the presence of un‐insulated dangerous voltages or other  conditions in or around the product enclosure which may present a risk of electric shock, damage to  equipment or facilities. This symbol is intended to alert the user of potentially dangerous invisible laser radiation. Caution:  Read instructions: Read and understand all operating, installation and safety instructions before using this  equipment.  Avoid Attachments: Do not use accessories, attachments, tools or materials that are not recommended by the  equipment manufacturer. Doing so may compromise operating performance, create an unsafe condition,  damage equipment, or violate the terms of usage or warranty.  Follow Warnings: Always follow all instructions and warnings marked on the equipment, or as detailed in the  related user documentations.    INSTALLATION AND USER GUIDE...

  • Page 4: Contact Information

    Contact Information For sales or technical support, contact your nearest Magenta Research sales office.  Region  Contact details  North, Central and South Americas:  Main: 800‐805‐0944 (USA only) or +1 860‐210‐0546  Magenta Research, Ltd.  Fax: 1‐860‐210‐1758  Corporate Headquarters  Web: www.magenta‐research.com  128 Litchfield Road  Sales: sales@magenta‐research.com  New Milford, CT 06776 USA  Support: techsupport@magenta‐research.com  Sales/Support phone hours: 8:30‐17:30 (EST: GMT‐0500)  Asia:  Main: 852.3105.1493  Magenta Research Asia Limited  Fax: 852.3105.1491  Unit 1 21/F Cheung Tat Centre  Contact: awaung@magentaresearch‐asia.com  Chai Wan, Hong Kong  Sales: awaung@magentaresearch‐asia.com  Main: +44 7708‐850582  Pan European Office:  Contact: rmuddiman@magenta‐research.com  Magenta Research, LTD  Sales: sales@magenta‐research.com  For all RMA return shipments, use  Prior to returning any products, please contact Magenta’s support line  this address unless you are advised  to obtain an RMA number. This RMA number is essential for tracking  otherwise:  your returns and for ensuring they are processed in a timely manner.  Magenta Research, Ltd.  Support Phone: 800‐805‐0944 (USA only) or +1 860‐210‐0546  RMA Department  Support e‐mail: techsupport@magenta‐research.com  128 Litchfield Road  Support phone hours: 8:30‐17:30 (EST: GMT‐0500) ...

  • Page 5: Table Of Contents

    Fiber‐Optic Cable Recommendations ..................  2 0   Fiber‐Optic Cable Terminology ..................  2 1   Transmitter & Receiver Earth‐grounding ................  2 3   Transmitter/Receiver Installation  ..................  2 4   Voyager Modular Construction  ....................  2 5   Voyager Module Disassembly Procedure  ...............  2 5   Voyager Module Assembly Procedure  ................  2 5   INSTALLATION AND USER GUIDE...
  • Page 6 ISA module: Serial Port  ......................  3 3   Serial Interface Reference Information ................  3 4   ISA module: Analog‐Audio Port  ..................  3 7   ISA module: IR Port........................  3 8   Appendix B: Mounting Options .................... 39   Voyager Rigid‐Mount Kit  ......................  4 1   Appendix C: System Design Drawings .................. 42   Appendix D: Regulatory Compliance Information .............. 43   Appendix E: Default Internal EDID Profile Details  .............. 44   Appendix F: VGA‐TX Image Scaling Details  ................. 45  ...

  • Page 7: About This Manual

    About this Manual About this Manual This manual contains information about the Magenta Voyager series of video extension products. This includes  the following primary components:  Voyager VG‐TX2 • : Transmitter CORE module, equipped with 2 SFP optical ports.  Voyager VG‐RX2 • : Receiver CORE module, equipped with 2 SFP optical ports.  Voyager HDMI‐TX • : Transmitter VIDEO module, supporting HDMI/DVI video input using a  standard HDMI connector.  Voyager HDMI‐RX • : Receiver VIDEO module, supporting HDMI/DVI video output using a  standard HDMI connector.  Voyager DVI‐TX • : Transmitter VIDEO module, supporting DVI video input using a standard DVI  connector.  Voyager DVI‐RX • : Receiver VIDEO module, supporting DVI video output using a standard DVI  connector.  Voyager VGA‐TX : Transmitter VIDEO module, supporting VGA and analog video inputs using  • standard HD15 (VGA) and RCA/miniDIN (analog) connectors.        INSTALLATION AND USER GUIDE...

  • Page 8: Introduction

    Introduction Introduction Magenta’s Voyager series is a modular video extension system. It is field‐configurable to handle a wide variety  of digital and analog video formats, extending their reach using readily available IT‐grade fiber‐optic cable.  The system is based on a standardized Voyager CORE module, which provides the primary image‐processing  and fiber‐optic link functionality. To the CORE, an optional VIDEO and/or AUX module can be easily attached.  VIDEO modules are offered in different models, supporting digital and analog video formats at virtually any  resolution or refresh rate. The AUX module adds support for serial RS232, analog stereo audio, and IR (remote  control) signal extension as well. Voyager extension technology currently supports these signal types:  • Video  HDMI & DVI digital video.  VGA (RGB+HV) analog video.  Composite, component, and Y/C (S‐Video) formats.  Audio  • Embedded HDMI audio streams (8 channels).  Stereo line‐level analog audio.  • Serial  RS232. Simplex or full‐duplex.  The Voyager video extension technology can be used in point‐to‐point applications and a variety of switched,  distributed and daisy‐chained applications as well.     Note: The IR capability is designed into the hardware, but not currently supported by the firmware. Check with Magenta  ...

  • Page 9: Voyager Applications

    Voyager Applications Voyager Applications The Voyager extension products can be utilized in a variety of system topologies to suit specific needs. This  includes basic point‐to‐point extension, daisy‐chained extension, switched video (by adding a VG‐Matrix  switch), and automatic 2:1 switch or failover‐backup (2:1 switch at receiver). Below are some examples of these  configurations. Please contact Magenta to discuss your specific system‐configuration.  Basic HDMI-TX/RX, with RS232 This configuration example shows a very basic point‐to‐point extension application for HDMI video. If the  source content is protected (with HDCP), then it will remain protected to the local port, and all the way to the  receiver’s output.  If the source provides embedded HDMI‐audio, that will be passed to the remote HDMI display unmodified.  The HDMI‐digital audio can also be driven out the analog audio jacks.  There is also full‐duplex serial‐control of the display. Since a duplex (twin) fiber is being used between the TX  and RX units, the display CAN send responses back to the control system. If a simplex (single) fiber were used,  then only video and serial can flow TO the display, and no responses can be returned to the control system.  Figure 1. Voyager point‐to‐point link, using HDMI‐TX/RX, with full‐duplex serial control of display.  Transmitter VG-TX2 CORE HDMI-TX AUX module VIDEO module Serial HDMI-in HDMI-out SFP#1 SFP#2 (cfg) (on front) HDMI Display Control System...

  • Page 10: Hdmi Daisy-Chained, Duplex, With Rs232 Serial

    Voyager Applications HDMI Daisy-Chained, Duplex, with RS232 serial This configuration example shows a daisy‐chained DUPLEX mode extension application for HDMI video. If the  source content is protected (with HDCP), then it will remain protected to the local port, and all the way to each  receiver’s output. Note that the “HDCP‐key‐limit” may apply in this case. See the Application Notes section.  If the source provides embedded HDMI‐audio, that will be passed to each remote HDMI display unmodified.  The digital audio can also be driven out the analog audio jacks as a configurable option (see MAGui).  There is also full‐duplex serial‐control of all displays. Since a duplex (twin) fiber is being used between the TX  and RX units, the displays CAN send responses back to the control system. If a simplex (single) fiber were used,  then only video and serial can flow TO the display, and no responses can be returned to the control system.  If the displays are serial‐port addressable, then the default serial mode (broadcast to all receivers) can be  utilized. All return data will be merged together – so it’s important that only one display respond at a time. If  the displays are not addressable, then it’s possible to make distinct “virtual connections” with individual  receivers’ serial ports.  Figure 2. Voyager daisy‐chained link, using HDMI‐TX/RX, with full‐duplex serial control of display.  Transmitter VG-TX2 CORE HDMI-TX AUX module VIDEO module Serial HDMI-in HDMI-out SFP#1 SFP#2 (cfg) (on front) HDMI Display Control System...

  • Page 11: Hdmi Daisy-Chained, Simplex, With Rs232 Serial

    Voyager Applications HDMI Daisy-Chained, Simplex, with RS232 serial This configuration example shows a daisy‐chained SIMPLEX mode extension application for HDMI video. This  configuration will NOT support HDCP‐protected content, since the HDCP authentication data from each  display cannot be returned to the transmitter. If the source content is protected (with HDCP), then there will be  no video output are the receivers. The local port will still function, however.  If the source provides embedded HDMI‐audio, that will be passed to each remote HDMI display unmodified.  The digital audio can also be driven out the analog audio jacks as a configurable option (see MAGui).  There is also simplex serial‐control of all displays. Since a simplex (single) fiber is being used, only video and  serial can flow TO the display, but no responses can be returned to the control system.  If the displays are serial‐port addressable, then the default serial mode (broadcast to all receivers) can be  utilized. If the displays are not addressable, then it’s possible to make distinct “virtual connections” with  individual receivers’ serial ports. In any case, since the general operating mode is simplex, no serial data can be  returned to the transmitter.  Figure 3. Voyager daisy‐chained link, using HDMI‐TX/RX, with simplex serial control of display.  Transmitter VG-TX2 CORE HDMI-TX AUX module VIDEO module Serial HDMI-in HDMI-out SFP#1 SFP#2 (cfg) (on front) HDMI Display Control System...

  • Page 12: Application Notes

    Voyager Applications Application Notes HDMI with HDCP-protected content – HDCP Key limit When the video source is protected HDMI content (with HDCP), there may be a limit to the total number of  display devices allowed for a particular source device (PC, BluRay player, etc.).  This limitation is a function of the source device – not the Voyager extension. Sometimes the limit can be as low  as 1, 2 or 3 displays. To be certain – check the technical documentation for your source device, or conduct a  bench test to confirm that you can indeed drive the actual number of displays required for your application.  Note that the absolute maximum number of displays for HDCP‐protected content is 127, which is defined by  the HDCP content‐protection technology. Not all source devices will support this maximum.  For video switching applications using the Voyager Matrix products, please contact Magenta Research with any  concerns regarding HDCP “key limits”.  Using HDMI (with HDCP-protected content) with DVI outputs When the video source is protected HDMI content (with HDCP), it will still be possible to view that protected  content by using a DVI‐RX module. Most displays equipped with only DVI connectors also accept HDMI video.  If there is any doubt regarding HDCP support within a particular display – the best way to confirm this is to  simply test it first.  Using RS232 Serial With Daisy-Chained Receivers The following only applies if the ISA auxiliary module is being used with daisy‐chained receivers: ...

  • Page 13: Rs232 Port Settings And Addressable-Receiver Operation

    Voyager Applications RS232 Port Settings and Addressable-Receiver Operation The default RS232 port settings are: 9600 baud, 8 data bits, one stop bit, no parity (9600/8/n/1). The baud rate  and stop‐bit settings are configurable using the MAGui utility.  The default behavior for the ISA’s RS232 serial‐port is to simply provide the equivalent of a “pass through”  cable from the transmitter end to one or more receiver endpoints. Any data coming into the transmitter is  broadcast to all receivers. Any data from any receiver is sent to the transmitter. If two receivers send data at the  same time – the data will come out of transmitter interleaved (and effectively garbled).  In some cases, the ability to selectively communicate with one receiver at a time is required. To address an  individual receiver, the controlling device at the transmitter (typically a PC or other control system) must  transmit the following string:   [2‐Sec quiet]  “@xxxxxxxxxxxxxxxx@” [2‐Sec quiet]  Note: The double‐quotes (“) are not transmitted to the VG‐TX2 – only the characters between them.  As shown, the addressing string must be delimited before and after with 2 seconds of quiet‐line (no data). Also,  the entire string (from first @ to second @, inclusive) must be transmitted completely within 2 seconds. If either  of these rules are violated, the “addressing command” is ignored and the entire string is passed through to all  receivers as if it were normal broadcast data.  The xx..xx portion of the string is the 16‐digit address of a specific receiver. This address can be found on the  bottom of the receiver’s CORE module, printed on the ID‐label as shown here on this example VG‐RX label:  Receiver ID  (16 digits)    Using the above label as an example, to address this receiver the address‐string would be:  [2‐Sec quiet]  “@1122334455667788@” [2‐Sec quiet]  Once the address has been selected successfully, it will remain addressed‐receiver mode until power is cycled at  the transmitter, OR, by setting the address back to broadcast‐mode.  To configure the transmitter back to its default behavior of “broadcast mode” without cycling power, use a  receiver address of all 0’s (zeros). This is simply 16 zeros in a row: “@0000000000000000@”.  Note: The total number of characters required is always 18:  @ + 16 digits + @    Note: There are many more features and functions available through the RS‐232 port. Please refer to the  Voyager Programming Guide for more in‐depth information.  INSTALLATION AND USER GUIDE...

  • Page 14: Specifications

    Specifications Specifications Common Specifications The following tables list the specifications common to all Voyager extension products. Subsequent sections  detail the specifications for each individual Voyager module.  Table 1. Voyager family, common specifications.  Item  Description  Environmental  Operating temperature: 32 to 104°F (0 to 40°C) .  Storage temperature: ‐40 to +140°F (‐40 to +60°C).  Humidity: 80% RH, non‐condensing.  Enclosure  Steel (0.040”/1mm thick).  Powder‐coat black paint, white epoxy graphics.  System Size  Assumes a typical 3‐module configuration consisting of  VIDEO + CORE + AUX modules, docked together:  1.75ʺ(4.45cm)H x 7.75ʺ(19.68)W x 5.25ʺ(13.33cm)D  Weight: 2.2lbs (1kg)  MTBF  100,000 hours.    Warning: This equipment is not intended for, nor does it support, distribution through an Ethernet or  IT‐related copper or fiber network. Do not connect these devices to any type of networking or  telecommunications equipment.  Caution: This equipment may output continuous, invisible laser radiation. Do not look directly into the  ends of any fiber‐optic cables, or into the fiber‐optic ports on this equipment.  Preventive: When a fiber‐optic cable is unplugged, use appropriate dust‐caps on the cable ends and in  any unused fiber‐optic ports to protect from accidental laser‐light exposure, and ingress of unwanted  contaminants.           ...

  • Page 15: Core Modules: Vg-Tx2, Vg-Rx2

    Specifications Core modules: VG-TX2, VG-RX2 The Voyager CORE modules provide the main video‐processing and fiber‐optic interface logic. It supports 2  SFP+ fiber‐optic modules. It also provides power for all the VIDEO and AUX option modules. The VG‐TX2 and  VG‐RX2 CORE modules look identical, externally. They mainly differ in the firmware loaded into them at the  factory. The product‐ID label on the bottom of the enclosure will identify which version of firmware was loaded  at the factory.    Table 2. Voyager Specifications: VG‐TX2, VG‐RX2 core module, transmitter & receiver.  Item  Description  DC input power  10 to 13VDC regulated, 3A max.  Actual total system power consumption depends on what option modules are  connected to the CORE. Power consumption of the CORE module alone is  approximately 3 Watts.  Maximum fiber  2km (6600ft) with the “MMF SFP” fiber‐optic module and OM4 grade multi‐mode  length  fiber. If using OM3 grade fiber the distance will be limited to approximately 1km  (3300ft).  4km with the “SMF SFP 4km” fiber‐optic module and OS1 (or better) grade single‐ mode fiber.  30km with the “SMF SFP 30km” fiber‐optic module and OS1 (or better) grade single‐ mode fiber.  NOTE: See next section for additional fiber distance ratings.  Optical ports  This CORE module provides 2 SFP+ fiber‐optic module ports.  The optical modules will need to be specified at time of order.  Note: It is possible to use 2 different module types in the same CORE module, if both optical outputs are used but different maximum extension lengths are required.

  • Page 16: Fiber-Optic Modules

    Specifications Fiber-Optic Modules Each Voyager VG‐TX2 CORE module has two SFP+ ports, meant for insertion of 1 or 2 fiber‐optic modules. The  Voyager extension products can use three types of fiber‐optic modules:  • Module type = “MMF SFP”.  Multi‐Mode: Up to 2Km (6600 ft) extension over OM4 multi‐mode fiber cable.  Multi‐Mode: Up to 1Km (3300 ft) extension over OM3 multi‐mode fiber cable.  Multi‐Mode: Up to 666m (2200 ft) extension over OM2 multi‐mode fiber cable.  Multi‐Mode: Up to 496m (1640 ft) extension over OM1 multi‐mode fiber cable.  • Module type = “SMF SFP 4km”.  Single‐mode: Up to 4Km (13200 ft) extension over single‐mode fiber cable.  • Module type = “SMF SFP 30km”.  Single‐mode: Up to 30Km (99000 ft) extension over single‐mode fiber cable.      The fiber‐optic modules used with Voyager products have been thoroughly tested and are Magenta approved.  To ensure maximum system performance and reliability, do not attempt to use non‐Magenta approved optical  modules.  Note: Both multi‐mode and single‐mode modules can be utilized in Simplex and Duplex Voyager system  configurations. The terms “Simplex” and “Duplex” refer to how the Voyager transmitters and receivers are  interlinked with fiber. They do NOT refer to the type of fiber or type of fiber‐optic modules being used.  Note: It is possible to use different module types in the same CORE module. Sometimes both optical outputs are  needed but different maximum extension lengths are required for a specific application.    Table 3. Voyager Specifications: Model “MMF SFP”, Multi‐mode fiber‐optic module.  Item  Description Form‐factor  Industry‐standard “SFP+” module.  Optical ports  2 fiber ports: TX and RX (full‐duplex capable), type “LC” fiber‐optic  connector.  Wavelength  850nm    Table 4. Voyager Specifications: Model “SMF SFP 4km”, Single‐mode fiber‐optic modules, 4km capable. ...

  • Page 17: Video Module: Hdmi

    Specifications Video module: HDMI-TX The HDMI‐TX module accepts HDMI video (and DVI, via a plug‐adapter or cable‐adapter) as an input signal.  There is also a local‐output port which is often used for a local HDMI (or DVI) display for test or debugging  purposes.      Table 6. Voyager HDMI‐TX Module Specifications  Item  Description  DC input power  Provided by the CORE module. However, power consumption of this module alone is  approximately 0.5 watts.  Video Support  Video input formats (video input port):  • Maximum resolution supported = 1080p or 1920x1200.  Maximum color‐depth = 24 bits per pixel (8 bits per color).   • Maximum refresh rate = 60Hz @ 1920x1200.  • Video output formats (local output port): The local port is essentially a direct copy of  the video input port. However, the output video color‐space is always RGB regardless  of the input video color‐space.  Audio  This module recognizes all 8 channels (if present) of embedded HDMI audio, passing  Characteristics  them through the system to the receiver.  Connectors  (1) HDMI‐input, (1) HDMI‐output, (1) CORE docking connector  Module Size  1.53ʺ(3.88cm)H x 2.16ʺ(5.48cm)W x 5.12ʺ(13cm)D  Module Weight  0.6 lb. (0.27 kg)  EDID/DDC  This module supports the EDID/DDC connections on the HDMI connectors.  HDMI ...
  • Page 18 Specifications Video module: HDMI-RX The HDMI‐RX module provides HDMI video (and DVI, via a plug‐adapter or cable‐adapter) as an output  signal. This module supports 1 display output.    Table 7. Voyager HDMI‐RX Module Specifications  Item  Description  DC input power  Provided by the CORE module. However, power consumption of this module alone is  approximately 0.5 watts.  Video Support  Video output formats:  Maximum resolution supported = 1080p or 1920x1200.  • Maximum color‐depth = 24 bits per pixel (8 bits per color).   • • Maximum refresh rate = 60Hz @ 1920x1200.  Audio  This module automatically provides embedded HDMI‐audio (if audio is available at  Characteristics  the source AND if the EDID in the sink or display device supports it).  * For analog‐audio output, please use the ISA auxiliary module.  Connectors  (1) HDMI‐output, (1) CORE docking connector  Module Size  1.53ʺ(3.88cm)H x 2.16ʺ(5.48cm)W x 5.12ʺ(13cm)D  Module Weight  0.6 lb. (0.27 kg)  EDID/DDC  This module supports the EDID/DDC connections on the HDMI connector.  HDMI  Version 1.3b  HDCP  Version 1.1. Classification: HDCP Repeater Device  The HDMI “CEC” interface protocol is not currently supported. Note: The hardware is ...

  • Page 19: Video Module: Dvi

    Specifications Video module: DVI-TX The DVI‐TX module accepts DVI video as an input signal. There is also a local‐output port which is often used  for a local DVI display for test or debugging purposes.    Table 8. Voyager DVI‐TX Module Specifications  Item  Description  DC input power  Provided by the CORE module. However, power consumption of this module alone is  approximately 0.5 watts.  Video Support  Video input formats (video input port):  • Maximum resolution supported = 1080p or 1920x1200.  • Maximum color‐depth = 24 bits per pixel (8 bits per color).   Maximum refresh rate = 60Hz @ 1920x1200.  • Video output formats (local output port):    The local port is essentially a direct copy of the video input port. However, the  output video color‐space is always RGB regardless of the input video color‐ space.  Audio  Embedded digital audio is not supported.  Characteristics  * For analog‐audio output, please use the ISA auxiliary module.  Connectors  (1) DVI‐input, (1) DVI‐output, (1) CORE docking connector  Module Size  1.53ʺ(3.88cm)H x 2.16ʺ(5.48cm)W x 5.12ʺ(13cm)D  Module Weight  0.6 lb. (0.27 kg)  EDID/DDC  This module supports the EDID/DDC connections on the DVI connectors.  HDMI  Version 1.3b. Protected HDMI content is supported. However, it is usually possible via ...
  • Page 20 Specifications Video module: DVI-RX The DVI‐RX module provides DVI video as an output signal. This module supports 1 display output.    Table 9. Voyager DVI‐RX Module Specifications  Item  Description  DC input power  Provided by the CORE module. However, power consumption of this module alone is  approximately 0.5 watts.  Video Support  Video output formats:  • Maximum resolution supported = 1080p or 1920x1200.  Maximum color‐depth = 24 bits per pixel (8 bits per color).   • • Maximum refresh rate = 60Hz @ 1920x1200.  Audio  This module automatically provides embedded digital audio (if audio is available at  Characteristics  the source). * For analog‐audio output, please use the ISA auxiliary module.  Connectors  (1) DVI‐output, (1) CORE docking connector  Module Size  1.53ʺ(3.88cm)H x 2.16ʺ(5.48cm)W x 5.12ʺ(13cm)D  Module Weight  0.6 lb. (0.27 kg)  EDID/DDC  This module supports the EDID/DDC connections on the DVI connector.  HDMI  Version 1.3b. Protected HDMI content is supported. However, it is usually possible via  a plug‐adapter or cable‐adapter to interface with an HDMI display device.  HDCP  Version 1.1. Classification: HDCP Repeater Device  CEC  The DVI interface standard does not support the CEC signal.   The DVI‐RX hardware is capable of 30‐bit color. However, this mode is not yet enabled by the firmware. ...

  • Page 21: Video Module: Vga

    Specifications Video module: VGA-TX The VGA‐TX module is essential for systems that still contain one or more analog sources, along with modern  digital sources. Both types of video (analog and digital) can coexist and thus minimize capital equipment costs  by extending the longevity of existing video sources. This is especially important when using Voyager extension  technology together with a video switching system such as the VG‐Matrix switch.  The VGA‐TX module accepts a wide range of legacy analog‐video signal formats:   VGA (RGB+HV) video, typically from PC’s and MAC’s.   Composite video (NTSC/PAL).   Component video (YUV/YPbPr).   Y/C (S‐Video).  These video standards can be input at variety of resolutions and refresh‐rates. They are recognized  automatically – no user configuration is required. All input video formats are scaled to 1920x1080 resolution  and aspect ratios are converted to 16:9 using a non‐linear algorithm. Please refer to Appendix‐F for an  explanation of this algorithm.  There are no user‐configurable options with regards to the operation of the VGA‐TX module. However, there is  an “auto‐adjust” function which is applicable to VGA inputs only (not component/composite/S‐video). The  auto‐adjust is invoked simply by pressing the F2 button on the front of the CORE module.  In the event that multiple video sources are applied simultaneously, the firmware adopts a strategy of scanning  for a valid video signal at each port, and automatically selecting the “highest likely quality” port to display, in  this order:  1. VGA (potentially the highest quality)  2. Component (YUV/YPbPr)  3. Y/C (S‐video)  4. Composite (NTSC/PAL) (potentially the lowest quality).  If an active video source is removed, the firmware automatically selects the next‐best‐quality input signal, if any  exists. To return to a “higher quality” signal, connect the “higher quality” signal and reset the transmitter (cycle  power).  NOTE: On some VGA‐TX units, the colors on the RCA jacks may be different than shown here. However, the  functionality labeled on the enclosure silkscreen (Pb, Y, Pr, and Comp) is still correct. ...
  • Page 22 Specifications Table 10. Voyager VGA-TX Module Specifications Item  Description  DC input power  Provided by the CORE module. However, power consumption of this module alone is  approximately 1.5 watts.  Video Support  Video input formats (VGA video input port):  • Maximum resolution supported = 1920x1200.  Maximum color‐depth = 24 bits per pixel (8 bits per color).  • • Maximum refresh rate = 60Hz @ 1920x1200, 75HZ @ 1152x864.  Video output formats (local VGA output port only):    The local output port is essentially a direct copy of the VGA video input port.  There are no local output ports for the non‐VGA analog signals.  Video input formats (Component): Max resolution = 1080i. Refresh rate = 60Hz@720p.  Video input formats (Composite): Standard NTSC/PAL formats & refresh rates.  Video input formats (S‐Video or Y/C): Standard NTSC/PAL formats & refresh rates.  Connectors  (1) VGA‐input (HD‐15F)  (1) VGA‐output (HD‐15F)  (1) S‐Video input (4 pin MiniDIN)  (1) Composite video input (RCA phono)  (3) Component video inputs (RCA phono)  (1) CORE docking connector  Module Size  1.53ʺ(3.88cm)H x 2.16ʺ(5.48cm)W x 5.12ʺ(13cm)D  Module Weight  0.6 lb. (0.27 kg)  EDID/DDC  This module supports the EDID/DDC connections on the VGA input connector. ...

  • Page 23: Aux Module: Isa

    Speeds: 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 Baud.  Format: 8 data. 1 or 2 stop bits. no parity bit.  Flow control: Hardware and software flow‐control is available, configurable on/off.   Connector: DB9‐Female, w/4‐40 standoffs.  Note: Speed and data format are software‐configurable via MAGui.  Note: Some application will require a null‐modem cable. Please refer to Appendix‐A,  under “Serial Interface Reference Information” for additional advice regarding  interconnecting cables.  The ISA hardware is capable hardware and software (Xon/Xoff) handshaking. However, this capability is not yet enabled by the firmware. Check with Magenta Research for applicable firmware updates. INSTALLATION AND USER GUIDE...
  • Page 24 Specifications Item  Description  Audio interface  Discrete Left and Right line‐level audio.  This module can function as an input (for TX) or output (for RX) device. The audio  signal direction is under software control, and is selected automatically by the type of  CORE module being used.  Audio‐input mode (when used with VG‐TX2 CORE):  Input voltage: 1V peak‐to‐peak, maximum.  Input impedance: >= 10K ohms.  Input coupling: AC (capacitive).  Input sample rate: 48KHz  Input frequency response: 20‐20KHz, (@‐3dB).  Audio‐output mode (when used with VG‐RX CORE):  Output voltage: 1V peak‐to‐peak, maximum.  Output impedance: <= 100 ohms.  Output coupling: AC (capacitive).  Output sample rate: 48KHz  Output frequency response: 20‐20KHz, (@‐3dB).  Connector: 3.5mm (1/8”) stereo‐phono type jack.  IR interface   Compatible with industry‐standard IR‐LED emitters, and 12V powered IR‐receivers.  The IR signal direction is under software control, and is selected automatically by the  type of CORE module being used.  Supported IR Standards:    38KHz carrier AM, … TBD  For interfacing to IR‐receivers:  Power output: 12VDC through 22 ohm current limit resistor.  IR‐Receiver input: 5V logic input, 100 ohm resistor to GND.  For interfacing to IR‐transmitters (IR‐LED blasters):  IR‐Driver output: 5V driving through 22 ohm current limit resistor. Suitable for most  direct‐drive IR‐LED transmitters.  Connector: 3.5mm (1/8”) stereo‐phono type jack.  Module Size  1.53ʺ(3.88cm)H x 2.16ʺ(5.48cm)W x 5.12ʺ(13cm)D  Module Weight  0.6 lb. (0.27 kg)   Note: The IR capability is designed into the hardware, but not currently supported by the firmware. Check  with Magenta Research for applicable firmware updates. ...

  • Page 25: Installation

    Installation Installation The Voyager extension products come pre‐configured and will usually work with no configuration adjustments.  Simply plug in the cables and power‐up! In the event an adjustment is needed, all available configuration  settings are modified under software control. There are no internal jumpers to configure. Refer to the MAGui  utility user‐guide for additional information on specific configuration settings.  Prerequisites The minimal set of installation tools includes one or two screwdrivers, and possibly additional mounting screws  (for wall or under‐desk mounting). The screws on the Voyager enclosures are all Philips‐head. A standard #2  Philips screwdriver should suffice in most cases. However, it is unlikely that an enclosure would need to be  disassembled – as there are no user‐configurable settings or jumpers inside.  For installation materials, you will need the appropriate interconnection cables (video/audio/serial/fiber) for  your application. The choice of specific materials will greatly depend on which option modules have been  selected, and other specific physical requirements of the installation.  If a configuration change is needed, you will need a Windows‐based computer (laptop or desktop) with at least  1 free USB port, a standard A/B USB cable, and Magenta’s MAGui software package (free download available at  the www.magenta‐research.com website).      INSTALLATION AND USER GUIDE...

  • Page 26: Fiber-Optic Cable Recommendations

    Installation Fiber-Optic Cable Recommendations To ensure maximum performance and compatibility, new installations should be designed to incorporate the  appropriate type of fiber‐optic cabling.  For existing or retrofit installations which may already have older or lower‐quality fiber installed, proper  functionality will likely still be possible, though the maximum extension range may be reduced somewhat.  Likewise, the introduction of fiber‐optic patch‐panels or connector adapter‐pigtails into a Voyager link will  reduce the maximum range achievable.  Some general recommendations for fiber‐optic cables are listed below.  Table 12. Recommended fiber‐optic cables for use with Voyager products.  Item  Description  Fiber‐optic cable  Simplex, Multi‐mode fiber:  type required    Single‐jacket, multi‐mode fiber, LC termination.    Outer jacket color is usually beige (tan, or light‐brown).    50 micron core diameter (typical for OM2, OM3 and OM4 grade fiber)   62.5 micron core diameter is typical for OM1 grade fiber.   125 micron outer diameter.    Type OM4 or better is preferred for full distance performance.  Simplex, Single‐mode fiber:   ...

  • Page 27: Fiber-Optic Cable Terminology

    Installation Fiber-Optic Cable Terminology When specifying and using fiber‐optic cable and systems, often there is considerable confusion surrounding  various common terms relating to them.  Single‐Mode vs Multi‐Mode:  These terms refer to the TYPE and SIZE of glass fiber. Specifically, how the glass fiber‐optic core is  manufactured. Both types have an outer (buffer) diameter of approximately 125 microns, and an outer  protective jacket structure. For typical fiber‐optic cables, multi‐mode and single‐mode fiber have the following  general features:  Multi‐mode fiber:   Fiber core diameter: 50 or 62.5 microns in diameter. Outer buffer diameter is typically 125 microns.   Fiber quality ratings: OM4 is currently the recommended best quality. Lower grades, OM3, OM2 and  even OM1, can likely still function with Voyager, though with reduced extension capability.   Extension distance is more a function of fiber quality rating, not fiber loss (dB loss per meter). Signal  quality degrades (signal distortion increases) more quickly than the rate at which light is attenuated.   Patch cords and other fiber‐to‐fiber coupling methods will certainly introduce some additional signal  distortion and losses which must be accounted for.   Typical extension range for Voyager, using a single length of high quality OM4 cable is 2km.   Multi‐mode fiber optic transceivers are generally much less expensive than single‐mode optics.  Single‐mode fiber:   Fiber core diameter: 9 microns in diameter. Outer buffer diameter is typically 125 microns.   Fiber quality ratings: OS1 is currently the recommended best quality. Lower grades, such as ungraded  single‐mode fiber, can likely still function with Voyager, though with reduced extension capability.   Extension distance is more a function of fiber dB loss rating not fiber quality. Signal integrity is  maintained fairly well with SM fiber – but the dB loss in optical power is the primary limit for extension  distance.   Patch cords and other fiber‐to‐fiber coupling methods will certainly introduce additional  dB signal  losses which must be accounted for. ...
  • Page 28 Installation Mixing Single and Multi‐mode fiber in one system:  Since Voyager transmitters and receivers support a daisy‐chained configuration, each fiber‐optic link can be  chosen to use either single‐ or multi‐mode fiber, depending on the required distance for that leg of the link.  It is sometimes possible, though not recommended, to us multi‐mode fiber with single‐mode fiber‐optic  modules, and single‐mode fiber with multi‐mode fiber‐optic modules. The extension range will be severely  limited ‐ probably on the order of 200m or less. Again, this intermixing of fiber‐types and optics‐types is NOT  RECOMMENDED and will not be officially supported by Magenta. However, for very short fiber lengths (10‐ 20m) in a lab‐bench test for evaluation only, it is common to use the “wrong” type of fiber.      INSTALLATION AND USER GUIDE...

  • Page 29: Transmitter & Receiver Earth-Grounding

    Installation Transmitter & Receiver Earth-grounding The VG‐TX2 and VG‐RX CORE modules have an earth‐ground screw on the rear. This is provided for certain  installations which may require (by local electrical code), or may otherwise benefit from, using a locally‐ supplied earth‐ground connection. If this connection point is used, the preferred method is to use a crimped or  soldered #6 ring‐lug (sized for the correct wire‐gage in use):    The ring‐lug should be firmly attached using the earth‐ground, to the rear of the Voyager TX2 or RX2 chassis.  The use of bare wires (without the added ring‐lug), either solid or stranded, directly under the earth‐grounding  screw is not recommended.      Note: The use of the earth‐ground screw on the CORE module is optional. In most cases it will not be required.  However, there may be some special installation‐site issues which call for use of this earth‐ground screw.  Warning: If there is any doubt about the use of the earth‐ground screw connection, immediately seek  the advice of a licensed electrician or qualified technical consultant. Improper use or mis‐wiring can  result in an unsafe condition and a risk of electrical shock, or damage to equipment and facilities.      INSTALLATION AND USER GUIDE...

  • Page 30: Transmitter/Receiver Installation

    Installation Transmitter/Receiver Installation The following figure shows a typical Voyager transmitter (or receiver) and some associated cabling.    Figure 4. Typical Voyager TX/RX, front and rear view (HDMI-TX & ISA option version shown here)  General Installation Procedure  1. Determine the appropriate mounting method for each TX/RX. If optional mounting hardware is  required, several variants are available from Magenta Research.  2. Ensure that the desired mounting location does not significantly block the cooling vent‐holes on the  TX/RX enclosure.  3. EXCEPT for the power cable, connect all interface cables (as appropriate): video source, video  display, serial, audio, and IR. Ensure all connectors are clean and free of contaminants prior to  making the connections. Any available locking hardware (screws/latches) should be used to prevent  cables from disconnecting or causing intermittent operation.   4. Connect your fiber optic cable to the TX/RX, using the Optic‐1 or Optic‐2 SFP ports, as needed. Note  that each SFP module has a “TX” and “RX” fiber port. Ensure your fiber optic cables are properly  oriented (TXRX), and ensure all fiber connectors are clean and free of contaminants prior to  making the connections.  5. Note: The USB “Config” on the TX/RX core module is used only for configuration and firmware ...

  • Page 31: Voyager Modular Construction

    One of the features of the Voyager extension products is their modular construction. In most cases you should  receive your Voyager products already assembled and ready to use. However, in the event a change in the  configuration is required (or a failed module needs replacement), the individual sections are easily  disassembled/reassembled. You will only need a #2 (or similar) Phillips‐head (cross‐point) screwdriver.  Voyager Module Disassembly Procedure To disassemble either the VIDEO or AUX module, simply  unscrew the two locking‐screws on the side of the module  you want to remove. Once the locking screws are loosened  just enough for the modules to be separated (about ¼”) –  the screw will remain captive in the assembly and  shouldn’t fall out or get lost.  Pull the VIDEO or AUX module away from the core in a  sideways motion. Do not bend or try to remove the  module at an angle. The PCB edge‐connector fingers must disengage properly, and use caution not to damage  either the exposed edge‐fingers or the mating socket on  the CORE module.  Voyager Module Assembly Procedure The assembly procedure is essentially reverse of the  disassembly procedure. Carefully dock the edge‐finger  contact from the VIDEO or AUX module into the CORE  module. Push the enclosures together being careful not to  insert the connector at an angle. Once fully docked,  tighten both locking‐screws until they are just snug.  Excessive tightening can bend or damage the enclosure.    Note: If a VIDEO or AUX module is going to be permanently removed, remember to install the appropriate  cover‐plate over the open slot. This cover‐plate protects the CORE’s mating connector from foreign objects and  possible damage, and also maintains the enclosure’s for RFI/EMI integrity. Note that there are two types of  cover‐plates: one each to cover the VIDEO and AUX sides of the CORE module. There are 2 short screws  provided for attaching each cover‐plate.         ...

  • Page 32: Led Status Indicators

    Installation LED Status Indicators Front Panel The following describes the behavior of the LED status indicator on the front of the Voyager transmitter and  receiver CORE modules:  Table 13. Voyager Transmitter & Receiver Front‐panel status LEDs  LED  Behavior  Description  Active  Display Video?  Attached?  Voyager Transmitter: VID Status LED Behavior VID  Green  Video source is valid. Local display is connected.  Yes  Yes  Green‐flashing  Video source is valid. Local display is not connected.  Yes  No  Amber  No video source. Local display is connected.  No  Yes  Amber‐flashing  No video source. Local display is not connected  No  No  Red‐flashing  Video module not recognized, or there is a H/W fault.  …  …  Off  Video module not present (a valid condition), or there is a ...

  • Page 33: Rear Panel

    Installation Rear Panel The following describes the behavior of the LED status indicator on the rear of the Voyager transmitter and  receiver CORE modules:    Table 14. Voyager Transmitter & Receiver Rear‐panel status LEDs  LED  Description  OPTICAL‐1 (TX)  Off: No SFP module is installed. and  Fast‐Flash: There is an internal fault in the SFP module.  OPTICAL‐2 (TX)  Slow‐Flash: SFP module is functional, but no data at all is being transmitted.  On = SFP is transmitting video data, no management data.  On + Blink = SFP is transmitting video and management data.  Off + Blink = SFP is transmitting only management data.  OPTICAL‐1 (RX)  Off: No SFP module is installed. and  Fast‐Flash: Not connected to a working transmitter, fiber is broken/disconnected, or there is  OPTICAL‐2 (RX)  an internal fault in the SFP module.  Slow‐Flash: SFP module is functional and connected to a working transmitter, but no data  is being received.  On = SFP is receiving video data, no management data.  On + Blink = SFP is receiving video and management data.  Off + Blink = SFP is receiving only management data.    Note: The Optical‐port status LEDs are Green (not bi‐color).    INSTALLATION AND USER GUIDE...

  • Page 34: Detail Of Led Indicator Blink/Flash Patterns

    Installation Detail of LED indicator blink/flash patterns   Off:    0% on (always off).    Fast‐flash:  1.6Hz, 50% duty cycle (300mS on/off)  ┌──────┐ ┌ ─┘ └──────┘… 300ms 300ms   Slow‐flash:  0.4Hz, 50% duty cycle (1250mS on/off)  ┌────────┐ ┌ ─┘ └────────┘… 1250ms 1250ms   On+Blink:  On 1Sec, blink 4 times Off at 6.4Hz, 50% duty cycle (~78mSec on/off).  ────────┐ ┌───┐ ┌───┐ ┌───┐ ┌… └───┘ └───┘ └───┘ └───┘...

  • Page 35: Front Panel User Interface

    Front Panel User Interface Front Panel User Interface The CORE module front‐panel is equipped with a simplified LED and pushbutton interface. The LED indicators  in particular serve multiple functions.  Recessed F2 button Recessed F1 button Status LEDs     EDID Management Functions VG‐TX2:  When you press button F1, the A, B and C (VID, PWR, AUX respectively) indicator LEDs will change color to  display the EDID status:      A      B      C  (VID)  (PWR)  (AUX)    Green  Off  Off:  The EDID presented to the source is the factory default EDID.          ...

  • Page 36: Vga-Tx Controls

    Front Panel User Interface Initiate local or remote* EDID Copy from Transmitter:  This will replace the stored/programmed EDID with the local display EDID, or the remote display EDID if no  local display is connected.  a) Make certain a proper display is connected to the VG‐TX2 local‐output connector or VG‐RX2 output  connector.  b) Press & hold button F2 for 5 seconds until LEDs start flashing, then release button F2.  c) LEDs will then flash [Off‐Green‐Off] to confirm copy of local display EDID, or [Green‐Off‐Off] to  confirm copy of remote display EDID, or [Red‐Red‐Red] if no local nor remote display is connected (or  invalid EDID) for 5 seconds.  d) LEDs will then return to their normal behavior, see Table 13 in section 5.6.  * Note: The remote display EDID copy (from transmitter) will only work in point‐to‐point applications (not in  daisy‐chain).    Initiate remote EDID Copy from any Receiver:  This will replace VG‐TX2 stored/programmed EDID with any of its downstream VG‐RX2’s output display  EDID.  a) Press & hold button F2 of the desired VG‐RX module for 5 seconds until LEDs start flashing, then  release F2.  b) LEDs on the VG‐RX module will then flash [Green‐Off‐Off] to confirm the copy, or [Red‐Off‐Off] for 5  seconds if an error occurred.  c) LEDs will then return to their normal behavior, see Table 13 in section 5.6.  VGA-TX Controls There are no user‐configurable options for the VGA‐TX module. However, there is an “auto‐adjust” function  which can be invoked simply by pressing the F2 button on the CORE module.    INSTALLATION AND USER GUIDE...

  • Page 37: Troubleshooting

    The two most common causes are:  • connected and  Fiber interconnection is not correct. Remember to always connect TXRX between  seems right, but  any SFP optical module ports.  there is no video.  • Video source device or display is not powered on (or is in standby mode).  Display device has  Error condition: Source device is providing HDCP‐protected content, but the connected  a solid BLUE  display device is NOT reporting as being HDCP‐compliant.  screen image.  Solution: Try switching to unprotected content, or change the display device to one that  properly supports HDCP‐protected content.  Display device has  Error condition: Source device is providing HDCP‐protected content and the connected  a solid YELLOW  display IS reporting as being HDCP‐compliant. However, the fiber‐link between source  screen image.  and display is not a duplex (2 fibers) connection.  Solution: Ensure that you have a duplex fiber connection.  Important: For HDCP‐protected content to play, it is required to always have a duplex  connection throughout the extension path (including the Voyager Matrix switch). When  using a Voyager Matrix switch with HDCP‐protected content, ensure your switch is  configured with “HDCP‐I/O” cards.  Image from a  Error condition: The VGA‐TX did not find the left/right (or top/bottom) border of the  VGA‐TX source is  source video.  shifted left/right or  Solution: Press the F2 button on the front of the VGA‐TX CORE module. This will cause  top/bottom  the VGA‐TX to re‐synchronize with the incoming video signal. This process will be most  successful if the image is an all‐white screen (no black borders within the display area).  INSTALLATION AND USER GUIDE...

  • Page 38: Appendix A: Electrical Pin Descriptions

    Appendix A: Electrical Pin Descriptions Appendix A: Electrical Pin Descriptions This section details some of the I/O connectors on Voyager products.  CORE module: Power Connector Magenta provides ready to use power supplies for all Voyager products. HOWEVER, if there is a  reason that a substitute power supply must be used, then the following information is important for  maintaining product reliability and performance.     Magenta AC/DC Power supply output rating: Regulated 12VDC @ 3Amps.    Power‐input rating for Voyager products: 10‐13 VDC, 3Amps max.    The CORE module DC power input connector accepts an industry‐standard coaxial‐DC plug with the following  specifications:    Coaxial power connector:  OD = 5.5mm  ID = 2.1mm (accepted center‐pin diameter)  Plug length = 11mm (outer sleeve contact length)  Inner contact (pin‐socket) = +12VDC  Outer contact (sleeve) = Ground    Note: It is highly recommended that the inner contact (center‐pin contact) of any mating DC plug utilize a  “tuning‐fork” shaped design, rather than a plain barrel shape. The tuning‐fork design greatly increases the  reliability of the power connection. The plain barrel style connector will very likely cause intermittent operation,  often resulting in “mysterious” system problems that are difficult to identify.  Tuning-fork center contact.

  • Page 39: Isa Module: Serial Port

    Appendix A: Electrical Pin Descriptions ISA module: Serial Port The ISA module’s serial port connector is configured to look like a standard 9‐pin “DCE” serial port. In  comparison, a typical PC computer would have a 9‐pin “DTE” serial port. Therefore, in most applications a  straight through serial cable (DB9‐Male‐to‐Female) is used to connect the controlling device to the transmitter.  On the receive side, generally a null‐model cable will be required. However, check the user‐guide for your  equipment before connecting any cables.    The following figure shows the serial‐port pinout for the ISA module.    Note: Both the transmitter and receiver use the same ISA module. Therefore, you will likely need a null‐modem  or gender‐adapter cable at one end or the other.    DB9-F Serial Port Figure 5. Voyager RS232 DB9‐Female Connection    The following table describes the ISA module’s serial‐port pinout. Note that this port is designed as a “DCE”  device. Therefore, a straight‐through cable would be used when connecting to a PC (for example, which is a  “DTE” device).    Table 16. RS232 serial‐port pinout  Pin  Signal  Direction  name  Data Carrier Detect: output from ISA module.  1  DCD  Receive‐data: output from ISA module.  2  RX ...

  • Page 40: Serial Interface Reference Information

    Appendix A: Electrical Pin Descriptions Serial Interface Reference Information Examples of “DTE” devices:   Serial port on a PC.   Serial port on a control device (Crestron/Extron).   Typically uses a DB9‐M connector.    Examples of “DCE” devices:   Serial port on a Voyager ISA module.   Serial port on a serial‐enabled display.   Typically uses a DB9‐F connector.  Figure 6. RS232 DB9‐Female Pin Numbering  Pin-5 Pin-1 Pin-9 Pin-6       Figure 7. RS232 DB9‐Male Pin Numbering  Pin-1 Pin-5 Pin-6 Pin-9 INSTALLATION AND USER GUIDE...
  • Page 41 Appendix A: Electrical Pin Descriptions This table shows the typical connections between a PC (or control system) and a Voyager‐TX (ISA module),  without any hardware‐handshaking (minimal connections):    DB9‐M: Typical PC  Typical Connections DB9‐F: Voyager ISA  Serial port  PC to Voyager‐TX2 (ISA module)  Serial port  (DTE pinout)  (DCE pinout)  Pin  Signal  Dir  Straight Connections   Pin  #  name  (no H/W handshaking)  #     1  DCD    DCD  1     2  RX  RX  2   ...
  • Page 42 Appendix A: Electrical Pin Descriptions This table shows the typical connections between a Voyager‐RX (ISA module) and a serial‐enabled display  device, without any hardware‐handshaking (minimal connections):    DB9‐F: Voyager ISA  Typical Connections DB9‐F: Display  Serial port  Voyager‐RX2 (ISA module) to a Display  Serial port  (DCE pinout)  (DCE pinout)  Pin  Signal  Dir  (Minimal) Null‐Modem Connections   Pin  #  name  #     1  DCD    DCD  1     2  RX  RX  2    ...

  • Page 43: Isa Module: Analog-Audio Port

    Appendix A: Electrical Pin Descriptions ISA module: Analog-Audio Port 3.5mm audio jack The following figure shows the 3.5 mm (1/8”) audio connections.  Figure 8. Audio Port Connector   The following table describes the audio pins and their corresponding signals.  Table 17. Audio Pins and Signals    Signal Description  Signal Description Pin  (Audio input mode)  (Audio output mode)  Tip  Left channel: line‐level analog audio input.  Left channel: line‐level analog audio output.  Ring  Right channel: line‐level analog audio, input.  Right channel: line‐level analog audio, output.  Sleeve  Audio common (ground)        INSTALLATION AND USER GUIDE...

  • Page 44: Isa Module: Ir Port

    Appendix A: Electrical Pin Descriptions ISA module: IR Port 3.5mm IR jack The following figure shows the 3.5 mm (1/8”) IR connections.    Figure 9. IR-port connector (IR-receiver version)   The following table describes the IR interface pins and their corresponding signals.    Table 18. IR‐port Pins and Signals    Signal Description  Signal Description Pin  (IR input mode)  (IR output mode)  Tip  IR data input.  IR‐LED emitter output.  Ring  Signal ground.  Signal ground.  Sleeve  +12VDC power for IR receiver.    Important Note:  An IR‐receiver usually connects with a stereo‐phono plug (3 contacts: TIP, RING, SLEEVE). This is the ...

  • Page 45: Appendix B: Mounting Options

    Appendix B: Mounting Options Appendix B: Mounting Options There are several mounting options for the Voyager link products, as detailed in the table below:  Part #  Model Name  Description  2390017‐01  Voyager rigid‐ Wall‐mount or desk‐mount for VG‐ mount kit  TX2, ‐TX4 and RX units. This kit  comes with two #4‐40 mounting  screws.   2390018‐01  Voyager VCA x2,  Mounts up to 2 Voyager Video/Core/Aux assemblies in a 19” rack.   1U, Rackmount Kit  This rackmount plate is 1U high.   The Voyager assemblies can be mounted with either the front or  back facing forwards.   Voyager units mount with captive screws, no additional screws are  required.     2390019‐01  Voyager VC x3,  Mounts up to 3 Voyager (Video/Core) or (Core/Aux) assemblies in a  Fwd‐mount, 1U,  19” rack.  ...
  • Page 46 Appendix B: Mounting Options Part #  Model Name  Description   2390022‐01  Voyager VC x10,  Mounts up to 10 Voyager (Video/Core) or (Core/Aux) assemblies in  Fwd‐mount, 4U,  a 19” rack.   Rackmount Kit  This rackmount plate is 4U high.   The (Video/Core) assemblies mount with the front facing forwards.   The (Core/Aux) assemblies mount with the rear facing forwards.   Voyager units mount with captive screws, no additional screws are  required.     2390023‐01  Voyager VC x10,  Mounts up to 10 Voyager (Video/Core) or (Core/Aux) assemblies in  Rear‐mount, 4U,  a 19” rack.   Rackmount Kit  This rackmount plate is 4U high.   The (Video/Core) assemblies mount with the rear facing forwards.   The (Core/Aux) assemblies mount with the front facing forwards.   Voyager units mount with captive screws, no additional screws are  required. ...

  • Page 47: Voyager Rigid-Mount Kit

    Appendix B: Mounting Options Voyager Rigid-Mount Kit This bracket can be used alone, or in pairs. Every Voyager CORE module has two #4‐40 threaded holes on each  side (front & rear) for attaching this bracket. Two attachment screws are provided in each bracket kit.   Use one bracket for installations where cables enter vertically.   Use two brackets for installations where cables enter horizontally.    This figure shows the wall‐mount bracket affixed to the rear or front side of a VG‐TX2‐HDMI assembly:      Figure 10. Voyager link Wall-mounting Bracket on rear or front side      It is also possible to use two mounting brackets, one affixed to the  front, the other to the back. This can be useful when very secure  mounting is required, or when the unit must be mounted sideways or  underneath a table.     INSTALLATION AND USER GUIDE...

  • Page 48: Appendix C: System Design Drawings

    Appendix C: System Design Drawings Appendix C: System Design Drawings The following drawings are available from Magenta Research, as an aid in system design and configuration.  You may download them from the Magenta website: www.magenta‐research.com. There is no charge for  obtaining these drawings.  These drawings are available in both PDF (Acrobat) and Autocad file formats.  Drawing #  Description  2500046‐01  Sales Drawing, Voyager, VG‐TX2 DVI  2500047‐01  Sales Drawing, Voyager, VG‐TX2 DVI‐ISA  2500052‐01  Sales Drawing, Voyager, VG‐TX2 VGA  2500053‐01  Sales Drawing, Voyager, VG‐TX2 VGA‐ISA  2500064‐01  Sales Drawing, Voyager, VG‐RX‐MM HDMI  2510010‐01  Autocad drawing blocks, Voyager link components  INSTALLATION AND USER GUIDE...

  • Page 49: Appendix D: Regulatory Compliance Information

    Appendix D: Regulatory Compliance Information FEDERAL COMMUNICATIONS COMMISSION AND INDUSTRY CANADA RADIO FREQUENCY  INTERFERENCE STATEMENTS  This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This  device may not cause harmful interference, and 2) this device must accept any interference received, including  interference that may cause undesired operation.  This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to  part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful  interference when the equipment is operated in a commercial environment. This equipment generates, uses, and  can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual,  may cause harmful interference to radio communications. Operation of this equipment in a residential area is  likely to cause harmful interference in which case the user will be required to correct the interference at his/her  own expense.  Canada (ICES‐003) notice: This Class A digital apparatus complies with Canadian ICES‐003.  Cet appareil numerique de la classe A est conforme a la norme NMB‐003 du Canada.  EUROPEAN UNION DECLARATION OF CONFORMITY  Warning: This is a Class A product. In a domestic environment this product may cause radio interference in  which case the user may be required to take adequate measures.  Magenta Research (New Milford CT USA) declares under our sole responsibility that the Magenta Voyager  video‐extension products to which this declaration relates is in conformity with the following standard(s) or  other normative documents:   EN 55022:2006 + A1:2007 Class A ITE emissions requirements.   EN61000‐3‐2:2006 Limits for harmonic current emissions (equipment input current up to and including  16A per phase).   EN 61000‐3‐3:1995/A1:2001/A2:2005 Limitation of voltage fluctuations and flicker on low‐voltage supply  systems for equipment with rated current up to and including 16A.   EN55024:2003 Immunity for ITE.  SAFETY WARNING  Connection: Not for direct connection to Telecommunication Network Circuitry (TNV)  Power sources: This equipment should be operated only from the power source indicated on the product.  Disconnect all power sources before servicing.  Servicing: Refer all servicing to qualified service personnel. There are no user‐serviceable parts inside. ...

  • Page 50: Appendix E: Default Internal Edid Profile Details

    Appendix E: Default Internal EDID Profile Details Appendix E: Default Internal EDID Profile Details The factory‐default Magenta Magic™ EDID profile supplied by the Voyager VG‐TX2 transmitter (with HDMI‐ TX, DVI‐TX or VGA‐TX VIDEO modules attached) contain entries for the following specific video and audio  formats:  Table 19. Voyager Magenta Magic™ EDID profile information for HDMI interfaces.  Item  Description HDMI‐EDID:  Presented to the source when using an HDMI‐TX module.  Manufacturer  MAG  Monitor name  VGTX2‐HDMI‐06. Note: the “06” will change if the EDID is ever changed. Established timings  640x480@60Hz, 800x600@60Hz, 1024x768@60Hz  Standard timings  1280x720@60Hz   1280x800@60Hz   1280x1024@60Hz  1440x900@60Hz   1600x1200@60Hz  1680x1050@60Hz  1920x1080@60Hz  1920x1200@60Hz  Detailed timings  1920x1080@60Hz ...

  • Page 51: Appendix F: Vga-Tx Image Scaling Details

    Appendix F: VGA-TX Image Scaling Details Appendix F: VGA-TX Image Scaling Details The VGA-TX module accepts a wide range of video formats and aspect-ratios. All are automatically converted to 1080p (16:9) format, using a non-linear scaling algorithm as depicted below (example of 4:3 to 16:9 scaling): 4:3 Input Image: 16:9 Output Image:...
