Demolition Hammer
Hammer
Marteau de démolition
Martello demolitore
Hakhamer
Martillo demoledor
Martelo
∫ÚÔ˘ÛÙÈÎfi

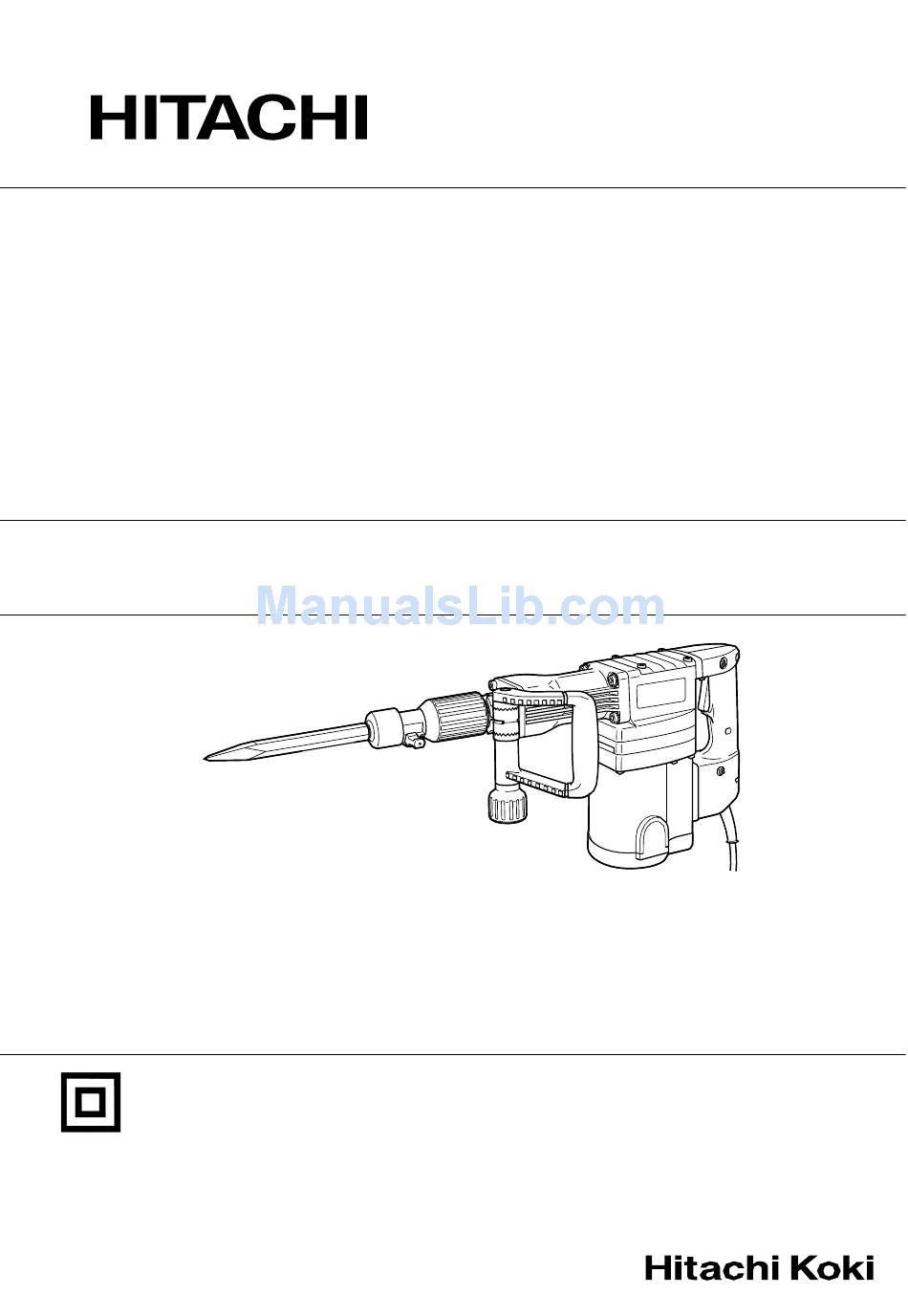

H 60KA
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
Lire soigneusement et bien assimiler ces instructions avant usage.
Prima dell'uso leggere attentamente e comprendere queste instruzioni.
Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
Antes de usar, leia com cuidado para assimilar estas instruções.
∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.
Handling instructions
Bedienungsanleitung
Mode d'emploi
Instruzioni per l'uso
Gebruiksaanwijzing
Instrucciones de manejo
Instruções de uso
Οδηγίες χειρισµού

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H 60KA and is the answer not in the manual?

Questions and answers

Related Manuals for Hitachi H 60KA

Summary of Contents for Hitachi H 60KA

  • Page 1 Hakhamer Martillo demoledor Martelo ∫ÚÔ˘ÛÙÈÎfi H 60KA Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste instruzioni.
  • Page 2 17 mm 7 mm...
  • Page 3 English Tool shank Front cover Stop lever Dust cover Grip Crank cover Wear limit No. of carbon brush Auto-stop carbon brush Nederlands Boorschacht Voorzijde Vergrendelpal Stofdeksel Greep Bedekking Slijtage-limiet Nr. van koolborstel Auto-stop koolborstel Deutsch Werkzeugschaft Queue d’outil Frontdeckel Couvercle frontal Stopphebel Levier de butée Staubdeckel...

  • Page 4: General Safety Rules

    GENERAL SAFETY RULES WARNING! Read all instructions Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term “power tool” in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

  • Page 5: Precautions On Using Demolition Hammer

    English PRECAUTIONS ON USING DEMOLITION HAMMER Wear ear protections Exposure to noise can cause hearing loss. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury. SPECIFICATIONS Voltage (by areas)* Power Input Full-load Impact Rate Weight (without cord, side handle) *Be sure to check the nameplate on product as it is subject to change by areas.

  • Page 6: How To Use The Demolition Hammer

    (3) Turn the stop lever and align the front cover mark with the stop lever mark to secure. NOTE: Remove in the reverse order to installation. 6. Move the side handle The side handle can be fixed at any desired position; 360 degrees, and can also be fixed at any position in the back-and-forth direction.
  • Page 7 English GUARANTEE We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.
  • Page 8 ALLGEMEINE SICHERHEITSMASSNAHMEN WARNUNG! Lesen Sie sämtliche Hinweise durch Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Der Begriff „Elektrowerkzeug“ bezieht sich in den folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos). BEWAHREN SIE DIESE ANWEISUNGEN AUF 1) Arbeitsbereich a) Sorgen Sie für einen sauberen und gut...

  • Page 9: Technische Daten

    Deutsch Beschädigungen Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug...

  • Page 10: Wartung Und Inspektion

    2. Netzschalter Prüfen, daß der Netzschalter auf „AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf „EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlicht ist. 3. Verlängerungskabel Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden.

  • Page 11: Garantie

    Deutsch 4. Inspektion der Kohlebürsten (Abb. 8) Im Motor sind Kohlebürsten verwendet, die Verbauchsteile sind. Wenn sie abgenützt sind, kann es zu Motorschäden führen. Wenn der Motor mit einer Auto-Stop Kohlebürste ausgestattet ist, wird er automatisch anhalten. Beide Kohlebürsten sollen dann durch neue ersetzt werden, die dieselbe Bürstennummer tragen, wie auf der Abbildung.

  • Page 12: Consignes De Sécurité Générales

    CONSIGNES DE SÉCURITÉ GÉNÉRALES AVERTISSEMENT! Lire toutes les instructions Tout manquement à observer ces instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Le terme "outil électrique" qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à...
  • Page 13 Français f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à...

  • Page 14: Entretien Et Inspection

    4. Comment installer le cache-poussière (Fig. 1) Toujours installer le cache-poussière sur l'outil. Insérer le cache-poussière bien à fleur de la rainure. 5. Installation des outils ATTENTION Pour éviter tout risque d’accident, s’assurer que l’outil est éteint et débranché du secteur. REMARQUE: Lorsqu’on installe des outils, par exemple des pointes de broyage, des fraises, etc., bien veiller à...
  • Page 15 Français 6. Liste des pièces de rechange A: No. élément B: No. code C: No. utilisé D: Remarques ATTENTION Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé...
  • Page 16 NORME DI SICUREZZA GENERALI AVVERTENZA! Leggere tutte le istruzioni La mancata osservanza di tutte le istruzioni di seguito riportata potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Il termine “elettroutensili” riportato in tutte le avvertenze di seguito elencate si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

  • Page 17: Accessori Standard

    Italiano f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni e secondo l'uso preposto, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

  • Page 18: Manutenzione E Controllo

    4. Montaggio del coperchio parapolvere (Fig. 1) Installare sempre il coperchio parapolvere sull'utensile. Inserire il coperchio parapolvere finché giace a livello nella scanalatura. 5. Installazione degli utensili CAUTELA Per evitare incidenti, non mancare di spegnere l’utensile e di sfilare la spina dalla presa della rete elettrica. NOTA: Quando si usano utensili come punte giganti, coltelli, ecc, assicurarsi di usare pezzi originali progettati...

  • Page 19: Garanzia

    Italiano spazzole di carbone. Dopo la sostituzione di queste non dimenticare di serrare la capsula e di installare il copercio posteriore. 6. Lista dei pezzi di ricambio A: N. voce B: N. codice C: N. uso D: Note CAUTELA Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato.

  • Page 20: Algemene Veiligheidsvoorschriften

    ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Lees alle instructies aandachtig door Nalating om de hieronderstaande voorschriften op te volgen kan in elektrische schok, brand en/of ernstig letsel resulteren. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

  • Page 21: Technische Gegevens

    Nederlands e) Het elektrisch gereedschap moet regelmatig onderhouden worden. gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

  • Page 22: Onderhoud En Inspectie

    TOEPASSINGEN Breken van beton, afschilferen van beton, maken van groeven, pijpsnijden, en heien van palen. Voorbeelden van toepassingen: Het installeren van pijpen en bedrading van sanitaire faciliteiten, machine-installatie, watertoevoer en afvoerwerk, binnenwerk, havenfaciliteiten, en ander bouwkundig werk. VOOR BEGIN VAN HET WERK 1.
  • Page 23 Nederlands 2. Inspectie van de bevestigingsschroef: Alle bevestigingsschroeven worden regelmatig geinspecteerd en gekontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden. 3.

  • Page 24: Normas Generales De Seguridad

    NORMAS GENERALES DE SEGURIDAD ¡ADVERTENCIA! Lea todas las instrucciones Si no se siguen las instrucciones de abajo podría producirse una descarga eléctrica, un incendio y/o daños graves. El término “herramienta eléctrica” en todas las advertencias indicadas a continuación hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

  • Page 25: Especificaciones

    Español Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera adecuada para...

  • Page 26: Forma De Usar El Martillo Demoledor

    2. Conmutador de alimentación Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en posición ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.
  • Page 27 Español 4. Inspeccionar los carbones de contacto (Fig. 8) El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del “limite de desgaste” pueden causar problemas al motor. Al equiparse la escobilla de carbón de parada automática, el motor se detendrá...
  • Page 28 REGRAS DE SEGURANÇA GERAL AVISO! Leia todas as instruções Se não seguir todas as instruções apresentadas em baixo, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. O termo “ferramenta eléctrica” em todos os avisos indicados em baixo refere-se à sua ferramenta ligada à corrente (com fios) ou à...
  • Page 29 Português g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções e da forma pretendida para o determinado tipo de ferramenta eléctrica, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

  • Page 30: Manutenção E Inspeção

    2. Interruptor Certifique-se de que o interruptor está na posição desligada. Se o plugue estiver conectado a um receptáculo quando o interruptor estiver ligado, a ferramenta elétrica vai começar a operar imediatamente, podendo provocar um grave acidente. 3. Cabo de extensão Quando o local de trabalho não possuir uma fonte de energia, utilize um cabo de extensão de espessura e de potência nominal suficientes.
  • Page 31 Português na ilustração. Além disso, mantenha sempre limpas as escovas de carvão e certifique-se de que elas deslizam livremente nos suportes de escova. 5. Troca das escovas de carvão: Desaperte o parafuso de ajuste e retire a proteção do cabo. Retire os protetores da escova e as escovas de carvão.
  • Page 32 °∂¡π∫Õ ª∂∆ƒ∞ ∞™º∞§∂π∞™ ¶ƒ√™√Ã∏! ¢È·‚¿ÛÙ fiϘ ÙȘ Ô‰ËÁ›Â˜ ºÀ§∞•∆∂ ∞À∆∂™ ∆π™ √¢∏°π∂™ 1) ÃÒÚÔ˜ ÂÚÁ·Û›·˜ a) ¢È·ÙËÚ›Ù ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ ηı·Úfi Î·È Î·Ï¿ ʈÙÈṲ̂ÓÔ. b) ªË ¯ÚËÛÈÌÔÔț٠ٷ ËÏÂÎÙÚÈο ÂÚÁ·Ï›· Û ÂÎÚËÎÙÈΤ˜ ·ÙÌfiÛÊ·ÈÚ˜, fiˆ˜ fiÙ·Ó Â›Ó·È ·ÚfiÓÙ· ‡ÊÏÂÎÙ· ˘ÁÚ¿, ·¤ÚÈ· ‹ ÛÎfiÓË. c) ∫Ú·Ù‹ÛÙÂ...
  • Page 33 ∂ÏÏËÓÈο ÂËÚ¿ÛÂÈ ÙË ÏÂÈÙÔ˘ÚÁ›· ÙÔ˘ ËÏÂÎÙÚÈÎÔ‡ ÂÚÁ·Ï›Ԣ. ™Â ÂÚ›ÙˆÛË ‚Ï¿‚˘, ÙÔ ËÏÂÎÙÚÈÎfi ÂÚÁ·ÏÂ›Ô Ú¤ÂÈ Ó· ÂÈÛ΢·ÛÙ› ÚÈÓ ¯ÚËÛÈÌÔÔÈËı›. f) ¢È·ÙËÚ›Ù ٷ ÂÚÁ·Ï›· ÎÔ‹˜ ÎÔÊÙÂÚ¿ Î·È Î·ı·Ú¿. g) ÃÚËÛÈÌÔÔț٠ÙÔ ËÏÂÎÙÚÈÎfi ÂÚÁ·Ï›Ô, Ù· ÂÍ·ÚÙ‹Ì·Ù·, ÙȘ ̇Ù˜ ÙˆÓ ÂÚÁ·Ï›ˆÓ ÎÏ.,Û‡Ìʈӷ Ì ·˘Ù¤˜ ÙȘ Ô‰ËÁ›Â˜ Î·È Ì ÙÚfiÔ Ô˘...
  • Page 34 ¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞ 1. ¶ËÁ‹ Ú‡̷ÙÔ˜ 2. ¢È·ÎfiÙ˘ Ú‡̷ÙÔ˜ 3. ∫·ÏÒ‰ÈÔ ÚÔ¤ÎÙ·Û˘ 4. ∆ÔÔı¤ÙËÛË Î·Ï‡ÌÌ·ÙÔ˜ ÛÎfiÓ˘ (∂ÈÎ. 1) 5. ∆ÔÔı¤ÙËÛË ÂÚÁ·Ï›ˆÓ ¶ƒ√™√Ã∏ ™∏ª∂πø™∏: ∂ÈÎ. 1 ™∏ª∂πø™∏: 6. ªÂÙ·ÎÈÓ‹ÛÙ ÙËÓ Ï¢ÚÈ΋ ¯ÂÈÚÔÏ·‚‹ ∂ÈÎ. 2 ∂ÈÎ. 3 ∂ÈÎ. 4 ¶ø™ ¡∞ Ã∏™πª√¶√π∏™∂∆∂ ∆√ ∫ƒ√À™∆π∫√ (∂ÈÎ.
  • Page 35 ∂ÏÏËÓÈο ™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™ ¶ƒ√™√Ã∏ 1. ŒÏÂÁ¯Ô˜ ÂÚÁ·Ï›Ԣ 2. ŒÏ¯Ԙ ÙˆÓ ‚ȉÒÓ ÛÙÂÚ¤ˆÛ˘ 3. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú 4. ŒÏÂÁ¯Ô˜ ÛÙ· Î·Ú‚Ô˘Ó¿ÎÈ· (∂ÈÎ. 8) 5. ∞ÓÙÈηٿÛÙ·ÛË ÙˆÓ Î·Ú‚Ô˘Ó·Î›ˆÓ: 6. §›ÛÙ· Û˘ÓÙ‹ÚËÛ˘ ÙˆÓ ÌÂÚÒÓ ¶ƒ√™√Ã∏ ∆ƒ√¶√¶√π∏™∏ ∂°°À∏™∏ ™∏ª∂πø™∏ ¶ÏËÚÔÊÔڛ˜ Ô˘ ·ÊÔÚÔ‡Ó ÙËÓ ÂÎÂÌfiÌÂÓË...
  • Page 38 English GUARANTEE CERTIFICATE 1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address (Please stamp dealer name and address) Deutsch GARANTIESCHEIN 1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers (Bitte mit Namen und Anschrift des Handlers abstempeln)
  • Page 40 English Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.
  • Page 41 English EC DECLARATION OF CONFORMITY We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN55014 and EN61000 in accordance with Council Directives 73/23/ EEC, 89/336/EEC, 98/37/EC and 2000/14/EC. 2000/14/EC • Type of equipment: Hand-held concrete breaker •...
