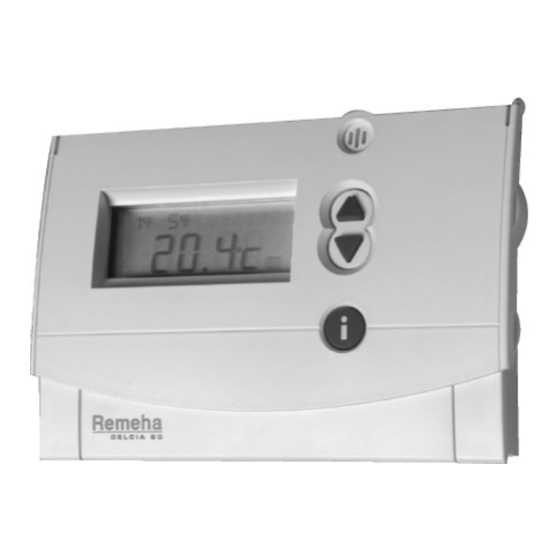

REMEHA Celcia 20 Assembly Instructions & User Manual
Hide thumbs
Also See for Celcia 20:
- Assembly and operating manual (87 pages) ,
- Quick start-up (32 pages) ,
- Functions (24 pages)
Subscribe to Our Youtube Channel
Related Manuals for REMEHA Celcia 20
Summary of Contents for REMEHA Celcia 20
- Page 1 Montage instructie / Gebruikershandleiding Assembly instruction / User manual Instructions de montage / Mode d'emploi Montageanweisung / Gebrauchsanleitung Remeha Celcia 20 gateway...
- Page 2 1. Assembly instruction Celcia 20 gateway 230 V...
- Page 3 Aansluitingen Connections Raccordements Anschlusse ST2 & ST3 OpenTherm OpenTherm OpenTherm OpenTherm naar Celcia 20 to Celcia 20 vers Celcia 20 nach Celcia 20 ST6 & ST7 230 Volt 230 Volt 230 Volt 230 Volt ST11 & ST13 Zonneboilersensor solar system...
- Page 5 Door het aansluiten van een modem en En raccordant un modem et une een gateway aan de Celcia 20, is het passerelle au Celcia 20, il est possible de mogelijk d.m.v. een (mobiele) telefoon de régler la température souhaitée à l’aide gewenste kamertemperatuur in te stellen.
- Page 6 • Opbellen: kies het telefoonnummer • Pour appeler : composez le numéro de waarop het modem is aangesloten. Het téléphone auquel est raccordé le modem. modem pakt op en geeft 3 piepjes als Le modem décroche et émet 3 tonalités à herkenning.
- Page 7 • PIN-code ingeven: toets de PIN- • Pour introduire le code in (die in de Celcia 20 is code PIN: introduisez le code PIN geprogrammeerd). Bevestig met een (programmé dans le Celcia 20). hekje (#). Als de Celcia 20 de code Confirmez en appuyant sur dièse (#).
- Page 8 Auf dem Display des Celcia 20 steht: longer used. This value is used until TELEFOON. Das Zeitprogramm wird jetzt one of the Celcia 20 keys is pressed. To nicht mehr beachtet. Dieser Wert gilt, bis reset the Celcia 20 to normal operation eine der Tasten des Celcia 20 gedrückt...
- Page 9 enter the intended room temperature and confirm with # try again • Sessie beëindigen: verbreek de • Pour mettre fin à une session: telefoonverbinding. Let op: u kunt pas na coupez la communication téléphonique. 30 seconden opnieuw inbellen. Attention : vous ne pouvez rappeler qu’au bout de 30 secondes.
- Page 10 Celcia 20 en gateway op te vragen en tous les réglages du Celcia 20 et de la te wijzigen. De software hiervoor kunt u passerelle. Vous pouvez télécharger downloaden van http://nl.remeha.com.
- Page 11 Remeha partnr. S58788...
- Page 12 Read out actual values from gateway and Celcia. Save log file (CTRL-s) Save actual values to a file Program Celcia (F7) Read, change and write parametres from Celcia 20 Gateway program gateway Read, change and write parametres from gateway. set counters Change counters running hours and starts.
- Page 13 Loggen (F5) Aktuelle Werte des Gateways anschauen. Save log file (CTRL-s) Aktuelle Werte speichern in einer Datei File Program Celcia (F7) Einstellungen von Celcia 20 einlesen, ändern und wieder schreiben. Gateway program gateway Einstellungen vom Gateway einlesen, ändern und wieder schreiben.
- Page 14 Vous pouvez consulter l’état de ces compteurs gescheiden voor cv- en warmwaterbedrijf. sur le Celcia 20 au moyen du bouton Deze standen zijn uit te lezen op de Celcia 20 „i“ „i“ d’information...
- Page 15 (au moyen d’une sonde à collier de serrage) de Remeha Avanta gaat dit via de OpenTherm et coupe le flow switch. Sur la Quinta et la verbinding en hoeven er dus geen extra kabels Selecta, un jeu de câbles séparé...
- Page 16 Avanta ST2 ST3 ST15 ST16 ST11 ST13...
- Page 17 Quinta ST2 ST3 ST15 ST16 ST18 ST19 ST11 ST13...
- Page 18 Selecta ST2 ST3 ST15 ST16 ST18 ST19 ST11 ST13...
- Page 19 6. Oplossen van problemen Foutcodes op display Celcia 20 actie om storing op te lossen Fout omschrijving Controleer de buitenvoeler. code 200 Geen buitenvoeler (alleen bij aangesloten of de regelaar is defect. weersafhankelijk stoken). Controleer de OT-verbinding van Gateway code 201 Gateway krijgt geen respons van ketel.
-
Page 20: Troubleshooting
6. Trouble shooting Error codes on display Celcia 20 Error code Desciption Action code 200 No outside sensor Check outside sensor (only for outside connected or controller temperature controll). is defect. code 201 Gateway doesn’t get Check OT-connection from Gateway response from boiler to boiler. - Page 21 6. Résolution des problèmes Codes d'erreur sur l'afficheur du Celcia 20 Code Description Action code 200 Régulateur est defec- Contrôlez la sonde extérieure (seulement pour regula- tueux ou sonde tion sur la base de la extérieure n’est pas température extérieure).
- Page 22 6. Lösen von Problemen Fehlerkodes am Display Celcia 20 Fehler code Umschreibung Aktion code 200 Keine Außenfühler Kontrollieren sie den Außenfühler (nur bei witterungsgeführt angeschlossen oder Regeln). Regler defekt. code 201 Gateway bekommt keine Kontrollieren sie die OT-Verbindung Antwort vom Kessel zwischen Gateway und Kessel.
- Page 24 Tel: *34 1 6612786 Tel: *44 118 9783434 www.heizboesch.at Fax:*34 1 6610023 Fax:*44 118 9786977 info@heizboesch.at uk.remeha.com D.A.C. S.A. boilers@broag-remeha.com Marketbau - Remeha Kft. Tomás A. Edison 29 Népfürdö u.19/E. Poligono Cogullada Remeha France S.A. 1138 BUDAPEST 50014 ZARAGOZA Siège et Services Hungary...
Need help?
Do you have a question about the Celcia 20 and is the answer not in the manual?
Questions and answers
Where to connect celcia20 on contactstrip of Remeha quinta35c
To connect the Celcia 20 to the contact strip of the Remeha Quinta 35C, follow these steps:
1. Connect terminals ST2 and ST3 of the Celcia 20 to the OpenTherm input of the boiler (Remeha Quinta 35C).
2. Ensure that the wires from ST2 and ST3 are connected to the OpenTherm terminals on the contact strip.
3. The two wires can be connected without worrying about polarity (they can be swapped).
4. Do not connect these wires to the On/Off input of the boiler, as this could cause permanent damage to the Celcia 20.
Make sure the boiler is powered off during installation to avoid electrical hazards.
