Summary of Contents for Voxoa P20

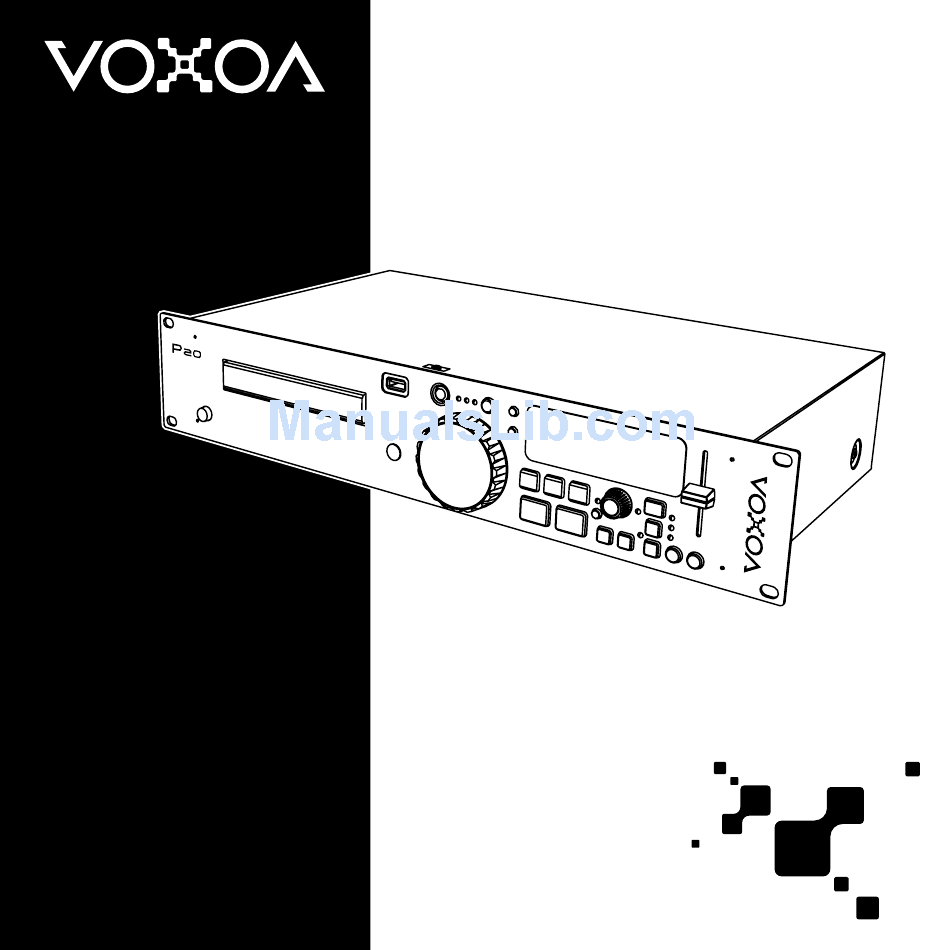

- Page 1 CD/MP3 Player with USB 播放器 User Manual 使 用 說 明 書...
-
Page 2: Table Of Contents
產品特色 ....................... 06 主要特色 ......................06 功能與特色 ......................07 連接方式 ....................... 09 部件名稱與功能 ...................... 10 前面 板 ....................... 10 後背板 ........................ 13 顯示屏幕 ......................14 遙控器 ........................ 16 功能設定選單 ......................18 操作控制 ....................... 19 VOXOA TUNEBOX資料庫建立軟件 ................21 規格 ........................24... - Page 3 FEATURES & FUNCTION CONNECTIONS ...................... 30 PART NAMES AND FUNCTIONS ................. 32 ...................... 32 FRONT PANEL ......................35 REAR PANELl ......................36 DISPLAY .................... 38 REMOTE CONTROLLER UTILITY MENU ......................41 OPERATIONS ......................42 VOXOA TUNEBOX SOFTWARE ..................45 SPECIFICATIONS ....................48...
-
Page 4: 重要安全指示
重 要 安 全 指 示 閱讀說明書 - 操作本產品前應先閱讀所有安全性及操作說明。 保留說明書 - 安全性及操作說明應妥善保存供未來參考用。 留心警告 - 所有在本產品及操作說明上的警告都要遵守。 中 參照說明書 - 需參照所有操作及使用說明。 文 水和濕氣 - 在操作本產品時絕對不要靠近水-例如靠近浴缸、臉盆、洗碗槽、洗衣盆、游泳池、及在潮濕 地下室等等。禁止將装有异体的容器，例如花瓶，酒瓶等至於本產品上。 移動平台及固定檯面 - 本產品只能使用在製造商所建議的移動平台及固定檯面。本產品與移動平 台的組合在移動時應特別注意。突然地停止，過大的外力及不平衡的表面，都會造成本產品在移 動平台上翻覆。 牆壁或天花板架置 - 本產品應只參照製造商所建議的方式來架置在牆壁或天花板上。 高溫 - 本產品應遠離熱氣來源，例如散熱器、暖器、火爐或者其他會產生高溫的用品(包含擴大機)。 9. 電源 - 本產品只能照電壓標籤所示來操作。如果你不確定你住家的電源的種類，請諮詢你的產品賣家或當 地電力公司。若本產品需要用電池或其他電源，請參照操作說明書。 10. - Page 5 重 要 安 全 指 示 18. 保持本產品在空氣流通的環境中 - 本產品上的散熱孔提供流通的空氣，以避免本產品在操作時產生過熱的 現象。這些為保持本產品空氣流通的散熱孔嚴禁被阻隔或被其他物品覆蓋。特別是較柔軟的表面，例如 床，沙發及地毯等等。本產品不應被安裝在內建的空間內，例如書櫥及架子，除非能夠依製造產商所規範 的空氣流通指示建構。 中 19. 連接安裝 - 請勿安裝非本產品製造商所建議的連接器材，以避免本產品遭受損害。 文 20. 配件 - 請勿將本產品放置在不穩定的移動推車，三角架，支撐架或桌子上。本產品可能會掉落因而使小孩 或是成人受傷，並且本產品會受到嚴重的損害。只能使用製造商所建議的移動推車，三角架，支撐架或桌 子，或是與本產品一起銷售的配件。必須依製造商指示安裝本產品，並且安裝的配件必須使用製造商所建 議的。 21. 閃電 - 為保護本產品在風雨期間不受到閃電的影響及侵害，當本產品長時間不使用時將插頭拔除，並拆除 天線。這將保護本產品免於受到閃電及電源突然增加的損害。 22. 替換零件 - 當需要替換零件時，請確保維修技術人員使用製造商所指定的零件或是與原零件具有相同特性 的替代品。未經授權的替代零件會導致過熱著火，電磁衝擊或其他嚴重的損害。 23. 安全性檢查 - 本產品在進行維修或任何服務時，請要求維修服務人員進行安全性檢查，以確保本產品在正 確地操作狀況下。...
-
Page 6: 產品特色
產 品 特 色 - 主要特色 播放MP3的檔案 P20 可以讀取與顯示燒錄在光盤的MP3檔案，可以由單一的光盤上儲存更多的音樂，大幅增加一張光盤可以播 放的時間。透過內建的檔案搜尋系統，檔案可以被很快地找尋。除此之外MP3檔案的ID3標籤，可以顯示在屏幕 中 上，便於音樂的找尋與使用。 文 MP3 檔案搜尋系統與CD文字顯示 越來越多的MP3音樂檔案，要找尋實在不容易。P20 內建MP3檔案搜尋系統，讓你從眾多的檔案中能夠快速的 找尋，你可搜尋檔案依照歌手名稱，歌曲名稱或是由檔案夾名稱來找尋。除此之外，MP3 ID3 Tag與Audio CD Text，可支援顯示在超大易於閱讀的顯示屏幕上，讓搜尋歌曲的操作更為容易。 支援外接USB設備 在現今數碼時代，USB設備成為最便利的音樂儲藏收集設備。P20具有兩個USB連接接口，一個在前面版，另一 在背版，支援外接的USB大量儲存設備。你可以連接U盤或是USB外接硬盤，儲存MP3/WAV檔案多達999個資料 夾，每個資料夾可以有多達999個檔案。 VOXOA TUNEBOX 軟件 支援VOXOA TUNEBOX軟件可以使得讀取與搜尋大量的檔案變得更為快速與容易。VOXOA TUNEBOX軟件可以 一次性的掃描所有儲存在你外接USB設備的音樂檔案，然後建立一個資料庫檔案加快讀取速度。 紅外線遙控器 內附紅外線遙控，讓你不在播放器旁也能控制播放器，對於小型營業場所Lounge Bar、 音樂餐廳、娛樂場所提 供了非常大的便利與移動性。 抗震緩衝內存 使用抗震緩衝內存來避免因震動所引起的音樂播放中斷。緩衝內存的設計，播放器不因外力的震動所影響，以確... -
Page 7: 功能與特色
‧ 標準19英吋 2U 機架式 ‧ 高信賴性緩衝內存防震動播放 ‧ 自動及手動節拍計算器 ‧ 紅外線遙控器 媒體種類 ‧ 支援CD/MP3 播放及文字顯示 ‧ 兩個USB 插口可外接USB儲存設備 ‧ 支援ID3 TAG與光盤歌曲文字顯示 播放功能 ‧ 立即讀取技術 ‧ 單曲與連續播放模式 樂資料搜尋 ‧ 歌曲與資料夾搜尋系統 ‧ 一禎一禎精確搜尋 ‧ 支援VOXOA TUNEBOX軟件，讓USB設備的音樂資料能快速搜尋 ‧ 顯示音樂檔名與資料夾名稱 Cue點/音樂循環 ‧ 自動Cue點功能設定每首音樂起始點 ‧ 無縫的循環(Loop)與再循環(Reloop)功能 ‧ 循環撥放中，IN點鍵可做HOT LOOP操作... - Page 8 產 品 特 色 速度調整 ‧ 可調整播放速度範圍±4%, ±8%, ±16%, ±100%(CDDA) ‧ 高品質速度控制推子 ‧ Pitch bend 增加減少控制按鈕 中 ‧ Pitch bend可調整到+/- 100% 文 ‧ 音調鎖定能夠讓音樂速度改變但不會影響到音樂原本的音調 轉盤 ‧ 高品質2.4”轉盤 ‧ 轉盤可用來做Pitch Bend與每禎(Frame Search)搜尋 顯示屏幕 ‧ 超大高量顯示屏幕能夠顯示重要功能 ‧ 顯示目前播放位置 ‧ 已播放/剩餘時間顯示 ‧ 顯示MP3檔案ID3 Tag 及檔案夾名稱便於找尋 ‧...
-
Page 9: 連接方式
連 接 方 式 1. 在進行連接前，請務必關掉電源開關，拔下插頭 2. 高品質的連接線可以提高保真度，為使本產品產生最好的聲音品質，盡請使用高品質的音訊連接線。 3. 不要使用過長的連接線。並確保插頭與插座是穩固的連接，若插頭與插座連接過鬆，會造成哼聲，雜訊，或是 中 斷斷續續的聲音輸出，這將會對你的喇叭，造成極大的危害。 文 4. 使用RCA音訊連接線，連接本器材與混音器。 注 意 : 請務必使用所提供的接線，使用其他類型的連接纜線恐會導致危險。 主要平衡式功率放大機 USB 儲存設備 混音器... -
Page 10: 部件名稱與功能
部 件 名 稱 與 功 能 前面板 中 文 1. 光盤托盤 這個托盤用來載入或是卸載光盤，打開或關閉托盤請按退片鍵。電源關閉時，切勿強制打開或關閉托盤。 2. USB1連接插口 (U盤插口) 此插口用來外接U盤或是USB周邊。 注 意 : 請先開啟電源，再插上USB周邊。 3. 退片鍵(DISC EJECT) 按下此按鈕將光盤退出。為了避免在音樂播放時誤觸此鍵而造成音樂中斷，退出光盤的功能，只有在播放暫停 的狀態下，才能夠使用。 4. 音樂來源選擇按鍵 用此按鍵選擇切換三種不同的音樂來源包含CD/USB1/USB2，當一打開電源開關時，內定的模式是CD。 5. 播放時間顯示模式切換按鍵 切換顯示屏幕上時間的表示方式。 ‧ ELAPSED 表示目前已播放的時間 ‧ REMAIN 表示剩餘多少時間 ‧ TOTAL REMAIN 表示整片音樂光盤剩餘播放時間... - Page 11 部 件 名 稱 與 功 能 6. SGL/CTN 單曲/連續播放切換按鍵 這個功能讓你切換音樂的播放是單曲播放還是連續播放。 SGL = 單曲播放 → 當目前播放的音樂播放結束，播放器立即成為暫停的模式。 CTN = 連續播放 → 整片CD或是全部檔案夾的音樂連續播放。 中 7. 音樂速度調整推子 文 這個推子用來調整音樂播放的速度。 8. 播放速度調整+/-鍵 當此組按鍵按住不放時，按”+”鍵加速播放，按”-”鍵減速播放，音樂播放速度立即被改變，放開時立即回 復到原來的速度。 9. 音調鎖定KEY LOCK 此項功能開啟時，當你改變音樂拍子的速度，音樂的音調卻不會受任何變化。 10. 拍子速度調整範圍選擇按鍵 每按一次此按鍵，拍子速度改變推子的範圍變化，由±4%, ±8%,±16%及±100%(CDDA)間切換。 11. 手動/自動BPM按鈕 當自動BPM無法鎖定音樂節拍時，可透過手動BPM來產生。順著音樂節拍輕敲此按鍵會產生音樂的BPM（每...
- Page 12 部 件 名 稱 與 功 能 14. 音樂TRACK / 檔案夾FOLDER選擇切換按鍵 按下此鍵，切換旋鈕 的功能為音樂Track選擇旋鈕，或是檔案夾FOLDER選擇旋鈕。 按住不放此鍵，可啟動或關閉重複播放(REPEAT)功能。 ‧當REPEAT ON時，表示播放的曲目不能超越當前的資料夾。 中 ‧當REPEAT OFF時，表示播放的曲目能超越當前的資料夾到下一個資料夾。 文 15. 播放/暫停 PLAY/PAUSE 鍵 每按一次此按鍵可切換暫停變成播放，或是播放變成暫停。 16. CUE 按鍵 所謂的Cue點是一個自身定義的播放起點，通常是在節奏一開始的位置。在音樂播放的模式下，按下Cue鍵， 音樂會立即暫停並回到上一次Cue點設定的位置。按著Cue鍵不放，將會變成播放模式，一旦你放開Cue鍵， 播放就會立即暫停播放，並回到Cue點。 17. 循環起始點IN鍵 按下這個按鍵來設定循環起的起始點(IN)，在播放模式下可及時設定起始(Cue)點而不需中斷播放。 18. 循環結束點OUT 鍵 按下這個按鍵來設定循環的結束點(OUT)，一個無縫循環由按下起始點(IN)開始，按下結束點(OUT)結束。循 環會連續不斷的播放，循環播放時IN與OUT按鍵會不停閃動，直到再循環/離開(RELOOP/EXIT) 的按鍵被按 下，循環播放才會停止。...
-
Page 13: 後背板
部 件 名 稱 與 功 能 後背板 中 文 23. 電源線插口 這個插口用來連接電源供應，插頭只有一個方向能夠插入，若方向不符合時，切勿強制插入。 24. USB2連接插口 (U盤插口) 此插口用來外接U盤或是USB周邊。 注 意 : 請先開啟電源，再插上USB周邊。 25. 平衡式XLR主音量輸出插口 這個3-pin XLR插口送出高電流平衡輸出訊號。 注 意 : 這個插口需用於連接推動具有平衡式輸入的功率放大器或是音訊設備。或是當訊號線長度超過15英呎 時。 26. RCA聲音輸出插口 這個類比輸出訊號需要一對左右通道的RCA線去連接混音器或是功率放大器。... -
Page 14: 顯示屏幕
部 件 名 稱 與 功 能 顯示屏幕 中 文 27. CUE指示 在CUE模式下，此指示燈亮起。暫停模式下，指示燈會閃爍，此時可重新設定新的CUE點。 28. 資料夾顯示 顯示目前資料夾的編號，資料夾的編號方式是以光盤或U盤中資料結構為主，由根目錄開始編輯。 29. 播放位置 這個長條提供視覺音樂播放位置的顯示，當音樂快播放結束時，長條開始閃爍。 30. CUE及播放內存緩衝指示 內存的使用狀況以條狀的方向顯示在屏幕上，第一條表示5秒的CUE內存緩衝，接下的條狀表示1秒的播放內存 緩衝。 31. BPM 顯示 顯示目前播放歌曲BPM(Beat per Minute每分鐘節拍數)數值. 當AUTO BPM 顯示時表示自動節拍計算器運作 中。 32.速度調整顯示 顯示目前音樂播放速度調整百分比。... - Page 15 部 件 名 稱 與 功 能 33. 音調鎖定KEY LOCK指示 指示音調鎖定功能已經啟動。 34. 循環播放LOOP指示 中 表示目前正在播放循環LOOP。 文 35. 再循環指示RELOOP指示 當循環在播放時，此指示呈現閃爍的狀態。 36. 自動起始(AUTO CUE)點指示 指示自動起始(AUTO CUE)點功能開始或是關閉，按下SGL/CTN鍵 一秒可啟動或關閉自動起始(AUTO CUE)點 功能。 37. 點矩陣訊息顯示列 當播放有ID3標籤的MP3檔案，或是有文字的音樂光盤時，顯示資料夾名稱，音樂的表演者名稱，檔案名稱， 專輯名稱，音樂類別與音樂名稱等。切換不同的顯示方式按歌曲選擇旋鈕做切換。 38. 時間顯示模式指示 指示目前顯示時間的模式。ELAPSED已播放時間，REMAIN剩餘播放時間，TOTAL REMAIN整片光盤剩餘播 放時間，使用播放時間顯示模式切換按鍵在不同模式之間做切換。 39. 時間顯示 提供目前音樂詳細的分，秒與幀。顯示的方式由時間顯示功能所決定，可顯示已播放時間(ELAPSED)/剩餘時 間(REMAIN)/ 整片光盤剩餘播放時間(TOTAL REMAIN)。 40.
-
Page 16: 遙控器
部 件 名 稱 與 功 能 遙控器 中 文 44. 光碟托盤開啟/關閉鍵 按下此按鈕將光盤退出。為了避免在音樂播放時誤觸此鍵而造成音樂中斷，退出光盤的功能，只有在播放暫停 的狀態下，才能夠使用。再按一次，托盤關起。 45. 音樂來源選擇按鍵 用此按鍵選擇切換三種不同的音樂來源包含CD/USB1/USB2。 46. 循環起始點IN鍵 按下這個按鍵來設定循環起的起始點(IN)，在播放模式下可及時設定起始(Cue)點而不需中斷播放。 47. 循環結束點OUT 鍵 按下這個按鍵來設定循環的結束點(OUT)，一個無縫循環由按下起始點(IN)開始，按下結束點(OUT)結束。循 環會連續不斷的播放，循環播放時IN與OUT按鍵會不停閃動，直到再循環/離開(RELOOP/EXIT) 的按鍵被按 下，循環播放才會停止。 48. 再循環/離開(RELOOP/EXIT) 鍵 如果已經設定一個無縫循環，但是已經離開循環播放模式，按下此鍵立即啟動循環播放的模式，離開循環播放 再按此鍵一次。循環播放中，再循環播放(RELOOP)會顯示在屏幕上。... - Page 17 部 件 名 稱 與 功 能 49. CUE 按鍵 所謂的Cue點是一個自身定義的播放起點，通常是在節奏一開始的位置。在音樂播放的模式下，按下Cue鍵， 音樂會立即暫停並回到上一次Cue點設定的位置。按著Cue鍵不放，將會變成播放模式，一旦你放開Cue鍵， 播放就會立即暫停播放，並回到Cue點。 中 50. 停止播放鍵 文 停止音樂播放。 51. 播放/暫停 PLAY/PAUSE 鍵 每按一次此按鍵可切換暫停變成播放，或是播放變成暫停。 52. 音樂速度調整增加＋/減少 - 鍵 這組按鍵用來調整音樂播放的速度，按＋增快播放速度，按-減緩播放速度。 53. 音樂速度重置鍵 按下此按鍵，音樂播放速度立即變成正常播放速度，沒有速度的改變。 54. 音調鎖定KEY LOCK 此項功能開啟時，當你改變音樂拍子的速度，音樂的音調卻不會受任何變化。 55. SGL/CTN 單曲/連續播放切換按鍵 這個功能讓你切換音樂的播放是單曲播放還是連續播放。 SGL = 單曲播放 → 當目前播放的音樂播放結束，播放器立即成為暫停的模式。 CTN = 連續播放...
-
Page 18: 功能設定選單
文 步驟6 : 儲存設定及離開，旋轉TRACK旋鈕到7.SAVE & EXIT，再按TRACK旋鈕，屏幕出現SAVING，表示正在儲 存中，儲存結束離開功能設定選單。 注 意 : 按下TIME鍵 ，隨時都可以離開” 功能設定選單”，但所做的改變，不會被儲存。 1. Playlist -音樂播放清單排序模式:設定音樂播放清單排序方式，可依 一般Normal(無資料庫)/音樂名稱Title /音 樂表演者名稱Artist /專輯名稱Album /音樂類型Genre (只有USB才有)播放時的排序方式。 VOXOA TUNEBOX軟件能夠針對U盤產生”音樂播放清單”(PLAYLIST)，可以依照需求而篩選不同 的播放清單排序的方式。旋轉”音樂TRACK選擇旋鈕 ”去選擇播放清單依照何種方式排序，選擇 確定按TRACK旋鈕 並離開。 ‧ 一般模式Normal : 這是內定值。播放清單是依照檔案階層架構所排序。 ‧ 音樂名稱Title : 播放清單依照依”音樂名稱Title”，按英文字母順序排序。 ‧ 音樂表演者名稱Artist : 播放清單依照依”音樂表演者名稱Artist”，按英文字母順序排序。... -
Page 19: 操作控制
操 作 控 制 開始播放與停止播放 ‧ 開始播放 在暫停或是Cue模式下，按下播放/暫停PLAY/PAUSE鍵 啟動播放模式。 中 ‧ 停止播放 文 有兩種方式可以停止播放。在播放下，按下播放/暫停PLAY/PAUSE鍵 ，播放立即暫停在你所按下的時間點， 或是按下CUE鍵 ，播放立即停止並回到起始 (Cue)點。 設定起始(Cue)點 所謂的Cue點就是音樂播放的起始點，設定Cue點是為播放做準備的動作。在暫停模式下，一旦按下Cue 鍵，Cue 點就會被儲存在內存中。在音樂播放時，按下Cue鍵，音樂會立即暫停並回到Cue點，當再按下播放暫停(PLAY/ PAUSE)鍵時，音樂開始從Cue點播放。 也可以回到Cue點立即播放，按住不放Cue 鍵，再按下播放暫停(PLAY/PAUSE)，音樂就會回到Cue點並立即播 放。 步驟 1 : 在播放中，當音樂播放到你所想要的時間點，按下PLAY/PAUSE播放暫停鍵 暫停音樂播放。 步驟 2 : 精確的搜尋Cue點的位置，使用轉盤可以做一幀一幀精確搜尋。 步驟 3 : 找到你所想要的播放點，按下Cue鍵 ，IN鍵 會閃動表示Cue點的設定完成，新設定的Cue點會... - Page 20 操 作 控 制 調整播放速度 Adjusting the Pitch ‧ 使用速度調整推子 Pitch Slider 當第一台播放器正在播放，第二台播放器準備好要播放時，兩台播放的拍子速度要保持一致，最迅速的方式是 調整第二台播放器的速度調整推子，讓第二台播放器去吻合第一台播放器的拍子速度。推子往上(-)移動會降低 中 拍子速度，往下(+)移動會增加拍子速度。 文 ‧ Pitch Bending 使用Pitch Bend 按鍵 調整速度 當音樂的速度調整到對的節奏，要調整每一個拍子要相符合的狀態，Pitch Bending提供一個快速修正拍子位置 的方式，讓第二台播放器拍子的位置盡可能的與第一台播放器的位置相接近。按下PITCH BEND – or PITCH BEND +鍵會暫時增快或減慢播放速度。速度改變的程度會依照按著按鍵時間的長短成正比，舉例說明，持續 按著按鍵不放，播放速度一直改變直到速度調整範圍的最大值。一放開按鍵，速度就回到速度調整推子（Pitch Slider）的設定值。 使用轉盤調整速度 轉盤也可作為暫時調整速度用，當音樂播放時，順時針轉動轉盤增快播放速度，逆時針轉動轉盤減慢播放速 度。改變速度的幅度會依照你所轉動轉盤的速度而定。 ‧ 音調鎖定KEY LOCK功能 這項功能讓音樂的速度改變時不影響音樂的音調，當音調鎖定功能的LED 亮時，音調是保持原音調不變的。...
-
Page 21: Voxoa Tunebox資料庫建立軟件
V O X O A T U N E B O X 資 料 庫 建 立 軟 件 VOXOA TUNEBOX 資料庫建立軟件 VOXOA TUNEBOX資料庫建立軟件，在計算機端先針對外接的USB 儲存設備做演算，建立音樂資料庫，當接上 USB 儲存設備接上播放器時，播放器就可立即讀取，並且可以依照音樂檔案的名稱，表演者，專輯名稱及類別做 立即的搜尋。 中 文 ‧ 系統需求 處理器: 英特爾奔騰4, 1 GHz 處理器, Intel Centrino Mobile Technology 1.6 GHz 或更高等級。... - Page 22 V O X O A T U N E B O X 資 料 庫 建 立 軟 件 步驟 5 : 安裝完成，按下Finish 結束，離開安裝程式。 中 文 如何使用VOXOA TUNEBOX資料庫建立軟件 VOXOA TUNEBOX資料庫建立軟件可以一次性掃描所有在外接USB儲存設備中所有的檔案，並且建立檔案資料庫 去確定音樂檔案在資料庫中的位置。這使得播放器在讀取外接USB儲存設備時，更迅速更容易找到你所要播放的 音樂。 步驟 4 : 完成資料庫建立，顯示建立的訊息。 步驟 1: 執行VOXOA TUNEBOX程序。 步驟 2 : 選取所要建立資料庫的外接USB儲存設備，然後 按下建立Build鍵。 注 意 : 每次外接USB儲存設備的內容有做更動 步驟 3 : VOXOA TUNEBOX開始進行建立資料庫的工作。 時，請重新執行VOXOA TUNEBOX去更 新最新的資料庫。...
- Page 23 (b) 按住並旋轉Track選鈕，或是按住Track選鈕然後旋轉轉盤，你可以選擇下一個你所喜愛的表演者。 使用Folder鍵 去切換到音樂(Track)模式 (a) 按住並旋轉Track選鈕，或是按住Track選鈕然後旋轉轉盤去選擇你所喜歡的音樂。 注 意 : 在Windows Vista 作業系統下，執行VOXOA TUNEBOX軟件，造成無法執行的問題，請依照下列步驟 解決此問題。 在 Windows Vista作業系統下，會造成出現 “Failed to open device”(打開設備失敗)的錯誤訊息。 1. 主要原因來自於 使用者帳號管理控制(User Account 2. 在執行VOXOA TUNEBOX時，必須先按鼠標右鍵 C o n t r o l ) 的 限 制 ， 而 造 成 無 法 執 行 V O X O A ，然後選擇Run as administrator。...
- Page 24 規 格 規 格 1. 一般規格 電源 : AC100 - 240V, 50/60Hz 耗電量 : 13WATTS 中 文 尺寸 : 482mm (W) X 270.5mm (D) X 88.8 mm (H) 重量 : 4.35kg 482mm 2. 声音特性 : (光盤測試: TCD-782 & TCD-781; USB 測試格式: MP3, 128KBPS; 承載=100KOHM) 項目...
- Page 25 規 格 4. 光盤播放能力 : 項目 典型 限制 條件 (1) 中斷INTERRUPTION 0.7mm TCD-725 (2) 黑點BLACK DOT 0.6mm TCD-725 中 (3) 指紋FINGER PRINTS 75um 65um TCD-725 文 (4) 偏心率ECCENTRICITY 140um 140um TCD-712 W/O TRACK JUMP (5) 垂直軸偏差VERTICAL DEVIATION 0.5mm TCD-731R (6) 刮痕SCRATCH 1.2mm TCD-721 W/O TRACK JUMP 5.
-
Page 26: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use the apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. 8. - Page 27 IMPORTANT SAFETY INSTRUCTIONS 17. All warnings on the appliance and in the operating instructions should be adhered to. 18. Heat - The appliance should be situated away from heat sources such as radiators, heat registers, stoves, or other appliances (including amplifiers) that produce heat. 19 .Power Sources - This product should be operated only from the type of power source indicated on the rating label.
-
Page 28: Features
Infrared Ray Remote Controller P20 includes infrared ray remote controller, so you can control the player when you are not in front of the player. The feature adds a lot of convenience helpful for small lounge bars, music restaurants, and other entertainment places. -
Page 29: Features & Function
Music Search ‧ Track and folder searching system ‧ Frame search for precisely searching ‧ VOXOA TUNEBOX software for fast searching massive USB device ‧ Onboard file and folder browsing Cue/Loop ‧ Auto cue function cues track to start of music ‧... -
Page 30: Connections
FEATURES Jog Wheel ‧ High quality 2.4” jog wheel ‧ Jog wheel control for pitch bending and frame searching Display ‧Large extra bright display for all important functions ‧Display playing address ‧Elapsed / Remain / Total remain time display ‧Displays text for ID3 tags and folder names for easy navigation ‧Text display for navigating folders on MP3 CDs and USB flash drives Output ‧Analog RCA outputs... - Page 31 CONNECTIONS Main balanced power amplifier USB Storage Devices Mixer...
-
Page 32: Part Names And Functions
Press the button again to close the CD tray. 4. Source select button Use this button to switch between the three media modes – CD/USB1/USB2. When turning on the P20 will automatically be in CD mode. - Page 33 PART NAMES AND FUNCTIONS 8. Pitch bend +/- button The desired pitch decrease ( ) or increase ( ) when button is pressing and returns to the original pitch when the button is released. 9. Key Lock button This function allows the tempo or BPM of the music to be altered without affecting the musical key. While this LED is illuminated, the key will be locked at zero.
- Page 34 PART NAMES AND FUNCTIONS 15. PLAY/PAUSE button Each press of the button to change from play to pause or from pause to play. 16. CUE button A Cue Point is self-defined starting point, usually at the beginning of a beat. Pressing the cue button during playback immediately pause playback and returns the tracks to the last set cue point.
-
Page 35: Rear Panell
24. USB 2 port The port use to connect a USB memory device. : Please turn on the P20 before you plug USB storage device. CAUTION 25. BALANCED XLR MASTER OUTPUT JACKS The Master Output includes a pair of XLR Balanced jacks. The 3-pin XLR jacks send a high current balanced output signal. -
Page 36: Display
PART NAMES AND FUNCTIONS Display 27. Cue indicator This indicator will glow when the unit is in CUE mode, and will flash when in pause mode to enable to set a new cue point. 28. Folder display Indicates the number of the current folder. 29. - Page 37 PART NAMES AND FUNCTIONS 33. Key Lock indicator Indicates the Key Lock function has been activated. 34. Loop indicator Indicates the loop is playing. 35. Reloop indicator When “RELOOP” flashes, the loop is active. 36. Auto cue indicator This will indicate if the Auto Cue is on or off. Press and hold the SGL/CTN button for 1 sec. to turn the Auto Cue function on and off.
-
Page 38: Remote Controller
PART NAMES AND FUNCTIONS Remote Controller 44. Disc Tray OPEN/CLOSE button Pressing this button will open the CD tray. The open function will only when the unit is in cue or pause mode, this is to prevent accidentally ejecting the disc when in play mode. Press the button again to close the CD tray. 45. - Page 39 PART NAMES AND FUNCTIONS 47. LOOP OUT button This button is used to set the ending point of a loop. A loop is started by pressing the IN button, pressing the OUT button set the loop ending point. The loop will continue to play until the RELOOP/EXIT button is pressed once again.
- Page 40 PART NAMES AND FUNCTIONS 55. SGL/CTN switch button This function allows you to switch single track play or continuous track play (all tracks in order). SGL = Single → The current title is played once and the player goes into pause mode. CTN = Continue →...
-
Page 41: Utility Menu
1. Playlist - Normal / Title/ Artist / Album/ Genre (for USB only) The VOXOA TUNEBOX can generate “Playlist” for USB device. You can adjust various criteria in order to filter track in this setting. You can turn the TRACK (SEARCH) KNOB to select “Normal / Title/ Artist / Album/ Genre (for USB only)”... -
Page 42: Operations
OPERATIONS Starting and Stopping Playback ‧ Starting Playback Press the PLAY/PAUSE button during the pause or cue mode to start playback. The PLAY/PAUSE button illuminates with a solid green light during playback. ‧ Stopping Playback There are two ways to stop playback. Press the PLAY/PAUSE button during playback to pause at that point, or press the CUE button during playback to return to the position at which playback started. - Page 43 OPERATIONS How to Adjust the Pitch ‧ Pitch Slider With your first deck playing and your second deck cued, start playback in sync with the downbeat of the song. Quickly adjust the pitch using the PITCH SLIDER to match the tempo of deck one. Moving the slider up ( will decrease the tempo, while moving it down ( ) will increase the tempo.
- Page 44 OPERATIONS How to Set a Seamless Loop ‧ Creating a Seamless Loop Step 1 : Press the PLAY/PAUSE button to begin playback. The button illuminates solid green (not flashing). Step 2 : Set the start point of the seamless loop by pressing the IN button at the desired point in time.
-
Page 45: Voxoa Tunebox Software
_ DISK SPACE : 100MB of free disk space need _ OS : Microsoft Windows XP SP3, Vista SP2 or later version Installation : Refer to the following figures for installing VOXOA TUNEBOX software on your computer. Step 2: Step 1 : Select the desired folder to install the VOXOA TUNEBOX in Execute the VOXOA TUNEBOX software. - Page 46 The VOXOA TUNEBOX can scan all of music files in your USB storage device and then create database files to locate the files in your music library. This makes the P20 read music files from USB hard drive much quicker and easier.
- Page 47 (a) Turn the Track knob; or hold the Track knob and turn Jog Wheel to select the track you like. The main reason for user failed to run VOXOA TUNEBOX in Windows Vista. 1. User fail to run VOXOA TUNEBOX in Windows 2.
-
Page 48: Specifications
SPECIFICATIONS 1. GENERAL SECTION POWER SOURCE : AC100 - 240V, 50/60Hz, 13WATTS DIMENSION : 482mm (W) X 270.5mm (D) X 88.8 mm (H) WEIGHT : 4.35 kg 482mm 2. AUDIO CHARACTERISTICS : (CD TEST DISC: TCD-782 & TCD-781; USB TEST FORMAT: MP3, 128KBPS; LOAD=100KOHM) ITEM TYPICAL LIMIT... - Page 49 SPECIFICATIONS 4. CD PLAYABILITY : ITEM TYPICAL LIMIT CONDITION (1) INTERRUPTION 0.7mm TCD-725 (2) BLACK DOT 0.6mm TCD-725 (3) FINGER PRINTS 75um 65um TCD-725 (4) ECCENTRICITY 140um 140um TCD-712 W/O TRACK JUMP (5) VERTICAL DEVIATION 0.5mm TCD-731R (6) SCRATCH 1.2mm TCD-721 W/O TRACK JUMP 5.
- Page 50 VERSION 1.0 Printed in China...
