Aspirazione polvere con aspiratore Saugfix (ac-
cessori)
Polveri e materiali come vernici contenenti piombo, alcuni tipi
di legname, minerali e metalli possono essere dannosi per la
salute. Il contatto oppure l'inalazione delle polveri possono
causare reazioni allergiche e/o malattie delle vie respiratorie
dell'operatore oppure delle persone che si trovano nelle vici-
nanze.
Determinate polveri come polvere da legname di faggio o di
quercia sono considerate cancerogene, in modo particolare
insieme ad additivi per il trattamento del legname (cromato,
protezione per legno). Materiale contenente amianto deve es-
sere lavorato esclusivamente da personale specializzato.
– Utilizzare possibilmente un'aspirazione polvere adatta per
il materiale.
– Provvedere per una buona aerazione del posto di lavoro.
– Si consiglia di portare una mascherina protettiva con clas-
se di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali
da lavorare.
Montaggio dell'aspiratore Saugfix (vedi figura I)
Per l'aspirazione polvere è necessario un aspiratore Saugfix
(accessorio opzionale). Quando si eseguono forature il dispo-
sitivo di aspirazione Saugfix si sposta all'indietro in modo che
la testina del Saugfix possa essere tenuta sempre vicina alla
base.
– Premere il tasto per la regolazione della battuta in profon-
dità 12 ed estrarre la guida di profondità 13. Premere di
nuovo il tasto 12 ed inserire dalla parte anteriore l'aspira-
tore Saugfix nell'impugnatura supplementare 14.
– Collegare un tubo di aspirazione (diametro 19 mm, acces-
sorio opzionale) all'apertura di aspirazione 19 dell'aspira-
tore Saugfix.
L'aspirapolvere deve essere adatto per il materiale da lavora-
re.
Utilizzare un aspiratore speciale per l'aspirazione di polveri
particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.
Regolazione della profondità della foratura al Saugfix
(vedi figura J)
È possibile determinare la profondità della foratura X richie-
sta anche con aspiratore Saugfix montato.
– Spingere l'utensile accessorio SDS-plus fino alla battuta
nell'attacco dell'utensile SDS-plus 3. In caso contrario la
mobilità dell'utensile accessorio SDS-plus può impedire
che la profondità della foratura possa essere regolata cor-
rettamente.
– Allentare la vite ad alette 23 all'aspiratore Saugfix.
– Applicare l'elettroutensile sul punto di foratura poggiando-
lo bene e senza accenderlo. Così facendo, l'accessorio
SDS-plus deve poggiare sulla superficie.
– Spingere il tubo di guida 24 dell'aspiratore Saugfix nel suo
supporto in modo tale che la testina del Saugfix poggi sulla
superficie da forare. Non spingere il tubo di guida 24 più
del necessario oltre il tubo telescopico 22 in modo che re-
Bosch Power Tools
sti visibile la maggior parte possibile della scala graduata
del tubo telescopico 22.
– Stringere di nuovo bene la vite ad alette 23. Allentare la vi-
te di bloccaggio 20 alla boccola di profondità dell'aspirato-
re Saugfix.
– Spostare la boccola di profondità 21 sul tubo telescopico
22 in modo tale che la distanza X rappresentata nella figura
corrisponda alla profondità di foratura richiesta.
– Avvitare forte la vite di bloccaggio 20 in questa posizione.
Uso
Messa in funzione
Osservare la tensione di rete! La tensione della rete de-
ve corrispondere a quella indicata sulla targhetta
dell'elettroutensile. Gli elettroutensili con l'indicazio-
ne di 230 V possono essere collegati anche alla rete di
220 V.
Regolazione del modo operativo
Con l'interruttore arresto rotazione/percussione 11 scegliere
il modo operativo dell'elettroutensile.
Nota bene: Modificare il modo operativo solo quando l'elet-
troutensile è spento! In caso contrario l'elettroutensile può
subire dei danni.
– Per modificare il modo operativo premere il tasto di sbloc-
caggio 10 e ruotare l'interruttore arresto rotazione/per-
cussione 11 nella posizione desiderata fino a quando lo
stesso non scatta in posizione in modo percettibile.

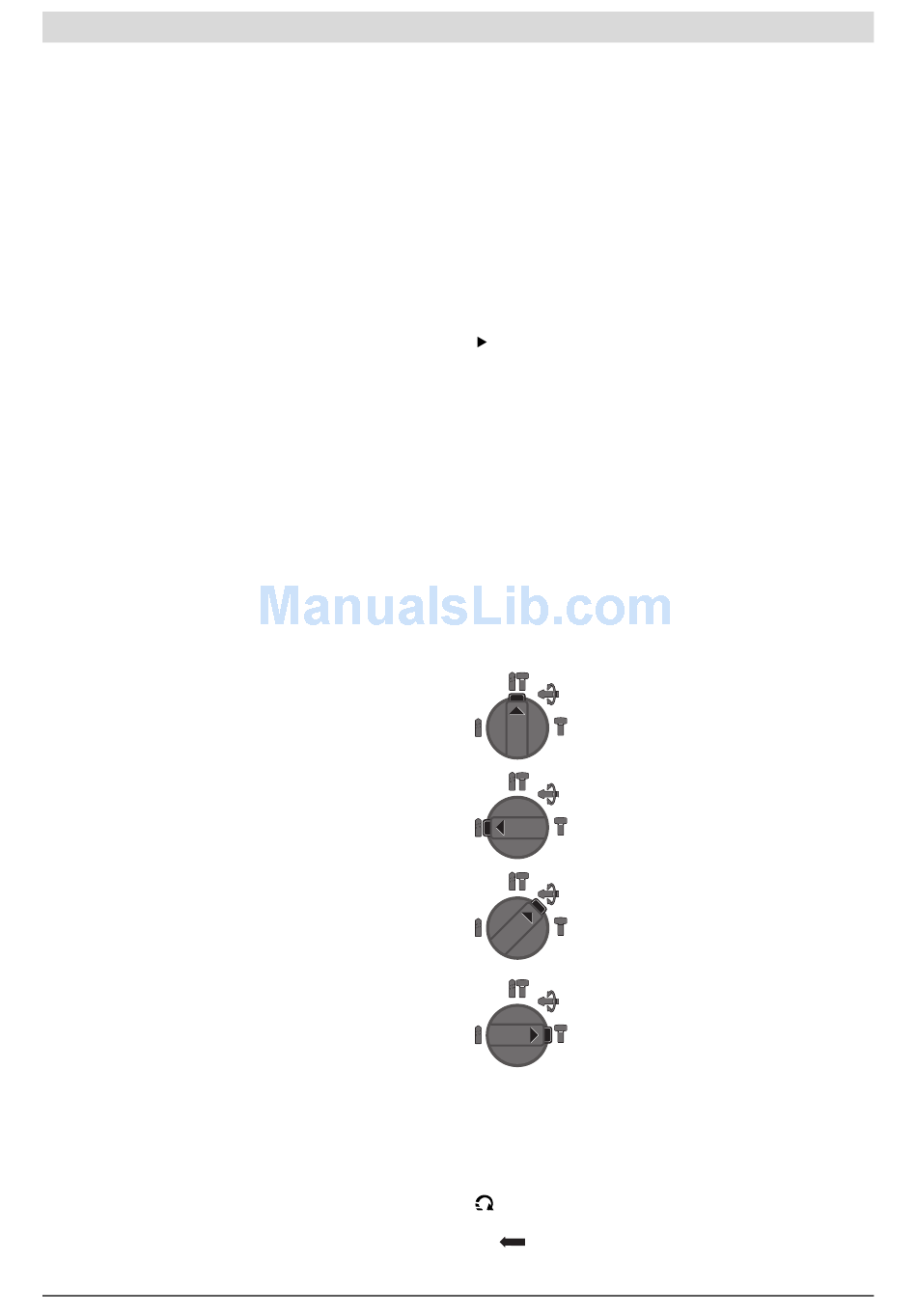

Posizione per forature battenti nel calce-
struzzo oppure materiale pietroso
Posizione per forature non battenti nel le-
gno, nel metallo, nella ceramica e nella pla-
stica nonché per l'avvita-mento
Posizione Vario-Lock per correggere la po-
sizione di scalpellatura
In questa posizione l'interruttore arresto ro-
tazione/percussione 11 non scatta in posi-
zione.
Posizione per scalpellatura
Impostazione del senso di rotazione
Con il commutatore del senso di rotazione 7 è possibile modi-
ficare il senso di rotazione dell'elettroutensile. Comunque, ciò
non è possibile quando l'interruttore di avvio/arresto 9 è pre-
muto.
Rotazione destrorsa: Ruotare il commutatore del senso
di rotazione 7 su entrambi i lati fino all'arresto in posizione
.
