Summary of Contents for PROEL SW110

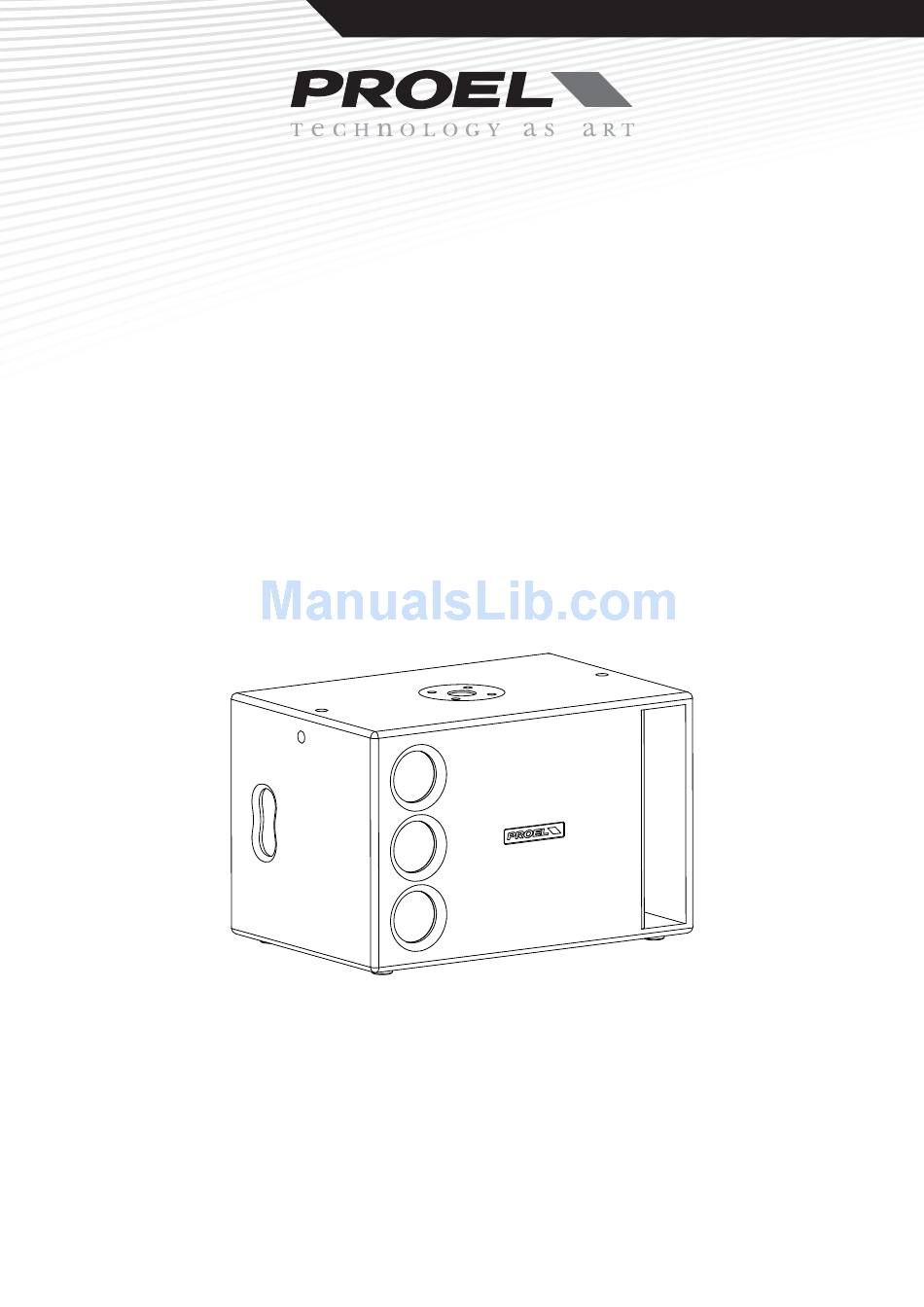

- Page 1 SW110 SUBWOOFER USER’S MANUAL MANUALE UTENTE www.proel.com...
-
Page 2: Fcc Compliance Notice
PROEL. PROEL reserves the right to make any aesthetic, functional or design modifi cation to any of its products without any prior notice. -
Page 3: Table Of Contents
Index Indice TECHNICAL SPECIFICATIONS ....4 SPECIFICHE TECNICHE ..... . . 4 FREQUENCY RESPONSE . -
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS SPECIFICHE TECNICHE MODEL SW110P SW110A System type Bandpass enclosure subwoofer Bandpass enclosure subwoofer Nominal Impedance 8 + 8 ohm Power Handling (continuous) 100 + 100 W Power Handling (peak) 200 + 200 W Frequency Response (-10dB) 46 Hz - 200 Hz 46 Hz - 180 Hz Sensitivity 95 dBspl @ 1 W/1 m... -
Page 5: Dimensions
DIMENSIONS DIMENSIONI 52 cm 20.5" 35 cm 13.8" M10 Flying point M10 Flying point Mounting Pole PASSIVE - CONTROL PANEL (FIG. 1) PASSIVO - PANNELLO DI CONTROLLO (FIG. 1) dimensions, FIG. 1... -
Page 6: Passive -Configuration Examples (Fig. 2)
PASSIVE -CONFIGURATION EXAMPLES (FIG. 2) PASSIVO-ESEMPI DI CONFIGURAZIONE (FIG. 2) basic system 2x FLASH5P (16 ohm) 2x XENIA X80T (8 ohm) plus 1x SW110P (8+8 ohm) Pamp. 200W x2 (4 ohm) PROEL suggested equipment: HPX900 power amplifier pub, bar, restourant, hotels fixed installation system 4x FLASH5P (16 ohm) 1x SW110P (8+8 ohm) Pamp. -
Page 7: Active - Control Panel (Fig. 3)
ACTIVE - CONTROL PANEL (FIG. 3) ATTIVO - PANNELLO DI CONTROLLO (FIG. 3) ACTIVE - CONNECTIONS (FIG. 4) ATTIVO - CONNESSIONI (FIG. 4) tip - hot ring - cold cold sleeve - ground ground INPUT INPUT (ingresso) INPUT INPUT (ingresso) Jack (balanced) Jack (bilanciato) Balanced male XLR... -
Page 8: Active - Configuration Examples (Fig. 5)
1x SW110A 2x FLASH5A SW110A (sub) 250W x1 + 100W x2 (450W) LEFT RIGHT 2x FLASH5A 2x FLASH5A PROEL suggested equipment: M-series mixer SW110A (sub) double sat SUB + 2 SAT system 1x SW110A 4x FLASH5A 250W x1 + 100W x4... -
Page 9: Safety And Precautions
SAFETY AND PRECAUTIONS • CAUTION: Before using this product read carefully the following safety instructions. Take a look of this manual entirely and preserve it for future reference. When using any electric product, basic precautions should always be taken, including the following: –... -
Page 10: Ce Conformity
This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage"... -
Page 11: General Information
The SW110 is a low profi le, very compact sub-woofer designed to be used in ultra-portable multi-way systems or in fi xed installations requiring an extended low frequency response. Despite to the small size, SW110A is capable of producing a high output level with punchy lows and it is the ideal complement to FLASH8A or to a pair of FLASH5A. -
Page 12: Sw110A - Active Version ( Fig. 3 / 4 / 5 )
SW110A - ACTIVE VERSION INSTRUCTIONS ( FIG. 3 / 4 / 5 ) 1. INPUT LEFT (combo XLR-JACK input) This is a female combo connector, which accepts a XLR or a JACK plug from almost any type of equipment with a balanced or unbalanced line level outputs. - Page 13 using more than one subwoofer, probably you have a subwoofer inverted respect the other. Be always sure all these switches are in same position. 12. ON indicator GREEN LED: when lighted indicates amplifi er has been turned on and AC power is available. 13.
-
Page 14: Avvertenze Per La Sicurezza
– Il prodotto non funziona normalmente esibendo una marcato cambio di prestazioni. – Il prodotto perde sostanze liquide o gassose o ha l’involucro danneggiato. • Non intervenire sul prodotto. Rivolgersi a un centro di assistenza autorizzato Proel. PROBLEMATICHE COMUNI Assenza di •... -
Page 15: Conformità Ce
INSTALLAZIONE E LIMITAZIONI D’USO • I Prodotti Proel sono destinati esclusivamente ad un utilizzo specifi co di tipo sonoro: segnali di ingresso di tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza e a regola d'arte. -
Page 16: Informazioni Generali
SW110 è un subwoofer a basso profi lo, molto compatto e progettato per essere usato in sistemi ultra-portatili o in installazioni fi sse che richiedono una estensione alle basse frequenze. A dispetto delle sue piccole dimensioni, SW110A è... -
Page 17: Sw110A - Versione Attiva (Fig. 3 / 4 / 5 )
SW110A - ISTRUZIONI VERSIONE ATTIVA (FIG. 3 / 4 / 5 ) 1. INPUT LEFT (ingresso linea combo XLR-JACK) Questo è un connettore combinato che accetta un XLR o un JACK maschio da praticamente tutti gli apparecchi con un livello di uscita linea bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono: Pin 1 = schermo o massa Pin 2 = + positivo o "caldo"... - Page 18 11. PHASE 0° / 180° (interruttore inversione polarità) Questo interruttore inverte la polarità del subwoofer. A seconda della posizione del subwoofer rispetto ai diffusori satellite, si può ottenere una migliore risposta in bassa frequenza se si inverte la polarità del segnale che pilota il subwoofer. Ascoltando in differenti punti della sala sperimentare quale impostazione di questo interruttore suona meglio.
- Page 19 FOTOCOPIATE QUESTA PAGINA. COMPILATE E RISPEDITE IN BUSTA CHIUSA IL COUPON SOTTO RIPORTATO A: PROEL S.P.A. - Via alla Ruenia, 37/43 - 64027 Sant’Omero (Te) - Italy OPPURE VIA FAX AL NUMERO: +39 0861 88 78 62 O VIA E-MAIL: info@proelgroup.com...
- Page 20 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia, 37/43 64027 Sant’Omero (TE) - ITALY Tel. +39 0861 81241 Fax +39 0861 887862 REV. 09/12 CODE 96MAN0047 www.proel.com...
