Summary of Contents for PROEL SW115A V2

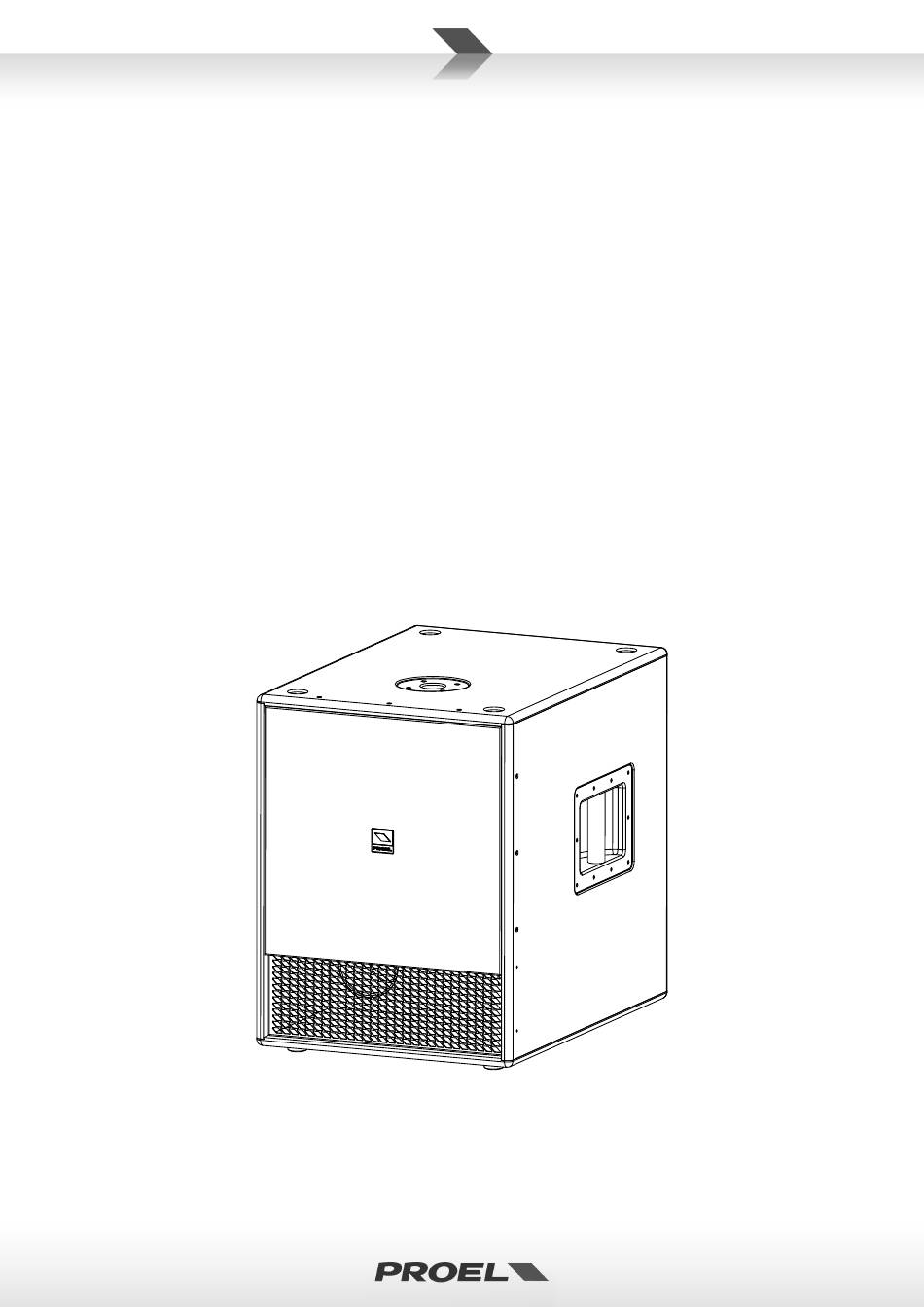

- Page 1 SW115A V2 SW115P V2 subwoofer USER MANUAL MANUALE D'USO...
-
Page 2: Fcc Compliance Notice
PROEL. PROEL reserves the right to make any aesthetic, functional or design modification to any of its products without any prior notice. -
Page 3: Table Of Contents
INDEX INDICE FCC COMPLIANCE NOTICE . . . . . . . . . . . . . . . . . . . 2 SPECIFICHE TECNICHE . -
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS SPECIFICHE TECNICHE MODEL SW115A V2 SW115P V2 MODELLO SW115A V2 SW115P V2 System type Sistema BPS enclosure subwoofer BPS - subwoofer Loudspeaker Altoparlante 15” woofer with 3"VC woofer 15" - 3" VC Frequency Response 40 Hz - 160 Hz... -
Page 5: Dimensions
DIMENSIONS DIMENSIONI 43 cm 60 cm 16.9" 23.6" POLE ADAPTER 70 cm 27.6" NOTE: This product is designed to work on floor and is not NOTA: Questo prodotto è progettato per funzionare sul pavimento equipped with rigging flying points, do not suspend the e non sono previsti punti di sospensione, non sospendere loudspeakers from the handle. -
Page 6: Accessories
ACCESSORIES ACCESSORI KP210 KP210 Adjustable speaker pole for speaker-subwoofer Supporto distanziatore cassa-subwoofer regolabile in separation with terminal pieces Ø 35 mm. Supplied acciaio con terminali Ø 35mm. Dotato di meccanismo with a bolt locking mechanism incorporating a steel pin di chiusura a vite con pin di sicurezza in acciaio. for extra safety. -
Page 7: Sw115P - Input Panel (Fig.1)
/ red / rosso n.c. SPEAKER POWER OUTPUTS POWER OUTPUT - uscite altoparlanti PROEL code - NL4FX Neutrik NL4 Speakon Cable Connector Connettore per cavo tipo Speakon Neutrik NL4 Codice PROEL - NL4FX PASSIVE - CONFIGURATION EXAMPLE (FIG.3) PASSIVO - ESEMPI CONFIGURAZIONI (FIG.3) -
Page 8: Sw115A - Control Panel (Fig.4)
SW115A - CONTROL PANEL (FIG.4) SW115A - PANNELLO DI CONTROLLO (FIG.4) ACTIVE - CONNECTIONS (FIG.5) ATTIVO - CONNESSIONI (FIG.5) tip - hot ring - cold cold sleeve - ground ground INPUT INPUT (ingresso) INPUT INPUT (ingresso) Jack (balanced) Jack (bilanciato) Balanced male XLR XLR bilanciato maschio ground... -
Page 9: Active - Configurations (Fig.6)
PHASE switch to obtain the louder bass level 1x SW115A impostare l’interruttore della FASE per ottenere il maggior livello di bassi 2x FLASH8A PROEL suggested equipment: Mseries mixer RIGHT LEFT FLASH12A (sat) + FLASH12A (sat) +... -
Page 10: Safety And Precautions
SAFETY AND PRECAUTIONS • CAUTION: before using this product read carefully the following safety instructions. Take a look of this manual entirely and preserve it for future reference. When using any electric product, basic precautions should always be taken, including the following: –... -
Page 11: Ce Conformity
This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage"... -
Page 12: General Information
Thank you for having chosen a PROEL product. The SW Series is a range of sub-woofers designed to complement PROEL full-range passive or active speakers. The variety of size, power and SPL offered by the five SW models provides the perfect low extension solution for any speaker model available in the PROEL range. -
Page 13: Sw115A - Active Instructions (Fig. 4 / 5 / 6)
SW115A - ACTIVE VERSION INSTRUCTIONS ( FIG. 4 / 5 / 6) 1. LINE IN (combo XLR-JACK input) This is a female combo connector, which accepts a XLR or a JACK plug from almost any type of equipment with a balanced or unbalanced outputs. - Page 14 REPLACE THE PROTECTION FUSE ONLY WITH SAME TYPE AS SHOWN ON THE PRODUCT. IF AFTER THE SUBSTITUTION, THE FUSE INTERRUPTS AGAIN THE APPARATUS WORKING, DO NOT TRY AGAIN THEN CONTACT THE PROEL SERVICE CENTER. 16. AC~ socket Here’s where you plug in your speaker’s mains supply cord. You should always use the mains cord supplied with the...
-
Page 15: Avvertenze Per La Sicurezza
– Il prodotto non funziona normalmente esibendo una marcato cambio di prestazioni. – Il prodotto perde sostanze liquide o gassose o ha l’involucro danneggiato. • Non intervenire sul prodotto. Rivolgersi a un centro di assistenza autorizzato Proel. PROBLEMATICHE COMUNI Assenza di •... -
Page 16: Conformità Ce
Sono esclusi dalla garanzia difetti causati da uso improprio o manomissione. Proel SpA constata tramite verifica sui resi la difettosità... -
Page 17: Informazioni Generali
Grazie per aver scelto un prodotto PROEL. La serie SW è una linea di sub-woofer progettata come complemento per i diffusori full-range PROEL attivi e passivi. La varietà di dimensioni, potenze e SPL offerte dai cinque modelli della serie è in grado di fornire la perfetta estensione in bassa frequenza per qualunque modello di diffusore presente nel catalogo PROEL. -
Page 18: Sw115P - Istruzioni Passiva ( Fig. 1 / 2 / 3 ) . 17 Sw115A - Istruzioni Attiva (Fig. 4 / 5 / 6)
SW115A - ISTRUZIONI VERSIONE ATTIVA (FIG. 4 / 5 / 6) 1. INPUT LEFT (ingresso linea combo XLR-JACK) Questo è un connettore combinato che accetta un XLR o un JACK maschio da praticamente tutti gli apparecchi con un livello di uscita linea bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono: Pin 1 = schermo o massa Pin 2 = + positivo o "caldo"... - Page 19 CARATTERISTICHE RIPORTATE SUL PRODOTTO. SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE IL SERVIZIO ASSISTENZA PROEL. 16. AC~ (presa di alimentazione di rete) In questa presa va inserito il cavo di alimentazione di rete dell'altoparlante. Si raccomanda di utilizzare esclusivamente il cavo di alimentazione in dotazione all'altoparlante.
- Page 20 PROEL S.p.A. (World Headquarter) Via alla Ruenia 37/43 64027 Sant’Omero (TE) - ITALY Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com REV. 45/17 CODE 96MAN0087...
