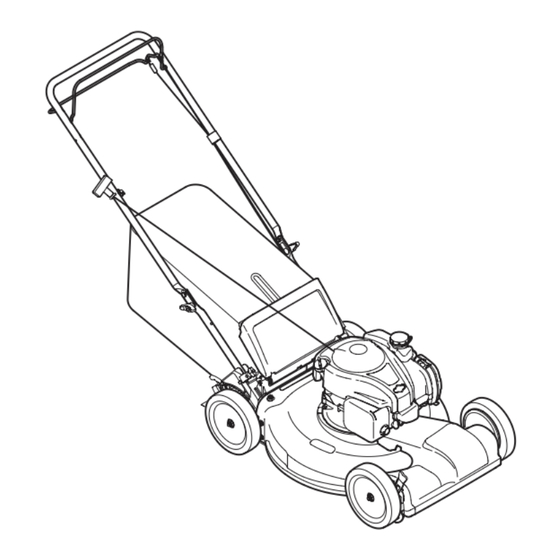

MTD A00 series Operator's Manual

Self propelled mower

Hide thumbs Also See for A00 series:

Operator's manual (58 pages)

Operator's manual (41 pages)

Operator's manual (42 pages)

Table Of Contents

Table of Contents

Available languages

Quick Links

Need help?

Do you have a question about the A00 series and is the answer not in the manual?

Questions and answers

Summary of Contents for MTD A00 series

Page 1 READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL BEFORE ATTEMPTING TO OPERATE THIS MACHINE. FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY. MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 Printed In USA Form No. 769-08403...
Page 2: Table Of Contents
Visit us on the web at www.mtdproducts..com See How-to Maintenance and Parts Installation Videos at www.mtdparts.com/KnowledgeCenter ◊ Call a Customer Support Representative at (800) 800-7310 or (330) 220-4683 ◊ Write to MTD LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019...
Page 3: Safe Operation Practices
Important Safe Operation Practices WARNING: This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury.
Page 4 A missing or damaged discharge cover can cause blade When starting engine, pull cord slowly until resistance contact or thrown object injuries. is felt, then pull rapidly. Rapid retraction of starter cord (kickback) will pull hand and arm toward engine faster than Many injuries occur as a result of the mower being pulled you can let go.
Page 5 Service Check the blade and engine mounting bolts at frequent intervals for proper tightness. Also, visually inspect blade Safe Handling Of Gasoline: for damage (e.g., bent, cracked, worn) Replace blade with the original equipment manufacture’s (O.E.M.) blade only, To avoid personal injury or property damage use extreme listed in this manual.
Page 6: Spark Arrestor
Notice Regarding Emissions Spark Arrestor Engines which are certified to comply with California and federal WARNING: This machine is equipped with an EPA emission regulations for SORE (Small Off Road Equipment) internal combustion engine and should not be used are certified to operate on regular unleaded gasoline, and on or near any unimproved forest-covered, brush may include the following emission control systems: Engine covered or grass-covered land unless the engine’s...
Page 7: Safety Symbols
Safety Symbols This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate. Symbol Description READ THE OPERATOR’S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate DANGER —...
Page 8 2 — i ection mportant peration racticeS...
Page 9: Assembly & Set-Up
Assembly & Set-Up Contents of Carton • One Lawn Mower • One Grass Catcher† • One Bottle of Oil • One Lawn Mower Operator’s Manual • One Engine Operator’s Manual • One Side Discharge Chute† † If Equipped NOTE: Please be aware that this Operator’s Manual covers both While stabilizing mower so it doesn’t move, pivot the low and high wheel models of this mower.
Page 10 Remove the T-bolts from the handle brackets as shown in Figure 3-3. Figure 3-5 The rope guide is attached to the right side of the upper handle. Loosen the wing knob which secures the rope Figure 3-3 guide. See Figure 3-6. Follow the steps below to complete handle assembly: Pull upward on the handle until holes in lower handle (shown in Figure 3-3 deck cutaway) line up...
Page 11 Side Discharge Chute (If Equipped) Slip plastic channel of grass bag over hooks on the frame. See Figure 3-7. Your mower may be shipped as a mulcher. To convert to side discharge, make sure grass catcher is off of the unit and rear discharge door is closed.
Page 12 Adjustments IMPORTANT: Both the front and rear wheels must be placed in the same relative position. For rough or uneven Cutting Height lawns, move the height adjustment levers to a higher position. This will stop scalping of grass. There is a cutting height adjustment lever located above the Handle Pitch (If Equipped) front and rear right wheel.
Page 13: Controls & Features
Controls and Features Blade Control Drive Control Electric Start Ignition Switch Recoil Starter Grass Catcher Cutting Height Adjustment Cutting Height Lever Adjustment Lever Side Discharge Mulch Plug Chute Figure 4-1 Blade Control Grass Catcher (If Equipped) The blade control is attached to the upper handle of the mower. The grass catcher, located at the rear of the mower, is used to bag Depress and squeeze it against the upper handle to operate the the grass clippings for disposal at another site.
Page 14: Operation
Operation Starting & Stopping Engine Using Grass Catcher (If Equipped) Refer to the Engine Operator’s manual packed with your lawn You can use the grass catcher to collect clippings while you are mower for instructions on starting and stopping the engine. operating the mower.
Page 15: Maintenance & Adjustment
Maintenance & Adjustments Maintenance The transmission is pre-lubricated and sealed at the factory and does not require lubrication. General Recommendations Follow the accompanying engine manual for lubrication schedule and instruction for engine lubrication. • Always observe safety rules when performing any maintenance.
Page 16 Deck Wash (If Equipped) Engine Care Your mower’s deck may be equipped with a water port on its A list of key engine maintenance jobs required for good surface as part of its deck wash system. performance by the mower is given below. Follow the accompanying engine manual for a detailed list and instructions.
Page 17: Service
Service Blade Care Remove blade from the adapter for testing balance. Balance the blade on a round shaft screwdriver to check. WARNING: Remove metal from the heavy side until it balances evenly. When removing the cutting blade for sharpening or replacement, protect your hands with When sharpening the blade, follow the original angle of grind.
Page 18 Replacing Battery (If Equipped) Charging Battery (If Equipped) WARNING: WARNING: Batteries contain sulfuric acid which The battery contains corrosive fluid may cause burns. Do not short circuit or mutilate and toxic material; handle with care and keep away batteries in any way. Do not put batteries in fire as from children.
Page 19 Replacing Fuse (If Equipped) Off-Season Storage The electric starter circuit and battery are protected by a 40 The following steps should be taken to prepare your lawn mower ampere fuse. If the fuse burns out, the electric starter will not for storage.
Page 20: Troubleshooting
Troubleshooting Problem Cause Remedy Engine Fails to start 1. Blade control disengaged. 1. Engage blade control. 2. Spark plug boot disconnected. 2. Connect wire to spark boot. 3. Fuel tank empty or stale fuel. 3. Fill tank with clean, fresh gasoline. 4.
Page 21 Problem Cause Remedy Uneven cut 1. Wheels not positioned correctly. 1. Place front and rear wheels in same height position. 2. Dull blade. 2. Sharpen or replace blade. Mower will not self propel 1. Belt not installed properly. 1. Check belt for proper pulley installation and movement.
Page 22: Replacement Parts
Model 09P702-0003-F1) 490-200-0011 Air Filter (Briggs & Stratton Model 09L602-0925-F1) 951-10298 Air Cleaner Kit (MTD) 951-10732 Round Air Cleaner Kit (MTD) 17211-ZL8-023 Air Cleaner Element (Honda) KH-14-083-01-S Air Filter Cartridge (Kohler) BS-796577 Fuel Cap (Briggs & Stratton) BS-799585 Fuel Cap (Briggs & Stratton) BS-795472 Fuel Cap (Briggs &...
Page 23 Component Part Number and Description 734-04581 Wheel (Front - 8” x 1.8”, Pin Bar) 734-04063A Wheel (Front - 7”, Star Diamond) 634-05040 Wheel (Front - 8” x 2”, SL:Z) 634-04625 Wheel (Rear - 11” x 1.75”) 734-04563 Wheel (Rear - 8” x 1.8”, Pin Bar) 634-04659 Wheel (Rear - 8”...
Page 24: Attachments & Accessories
Attachments & Accessories Component Model Number and Description 490-850-0005 Blade Removal Tool — Holds blade in place for faster, safer removal. SPW-134 Spark Plug Wrench — Duel ended wrench to serve multiple uses. Fits ¾” or 13⁄16” hex plug. 490-850-0008 Oil Siphon —...
Page 25 Component Model Number and Description 22216 STA-BIL® fuel Stabilizer, 32 oz — Treats 80 gallons of fuel. Keeps stored fuel fresh for quick, easy starts. Prevents corrosion from moisture and ethanol-induced attraction. Prevents gum and varnish. 490-290-0012 Mower Cover — Protects your mower against sun, rain and dust damage.
Page 26: Warranty
MANUFACTURER’S LIMITED WARRANTY FOR The limited warranty set forth below is given by MTD LLC with Log splitter pumps, valves, and cylinders have a separate respect to new merchandise purchased and used in the United one- year warranty. States and/or its territories and possessions, and by MTD Products...
Page 27: Spanish
LEA Y SIGA TODAS LAS INSTRUCCIONES DE ESTE MANUAL ANTES DE PONER EN FUNCIONAMIENTO ESTA MÁQUINA. SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES. MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 Impreso en Estados Unidos de América Formulario No. 769-08403...
Page 28 Los números de teléfono, dirección recomendadas, y hacérselas seguir a cualquier otra persona que del sitio web y dirección postal de la Asistencia al Cliente de MTD opere la máquina. En caso de no hacerlo podrían producirse se encuentran en esta página.
Page 29 Medidas importantes de seguridad ADVERTENCIA: La presencia de este símbolo indica que se trata de instrucciones importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual antes de poner en funcionamiento esta máquina.
Page 30 No ponga las manos o los pies cerca de las piezas rotatorias Nunca opere la cortadora sin las guardas apropiadas, o en la tolva de la cortadora. El contacto con las cuchillas cubierta de descarga, guarda para recorte, manija de puede producir la amputación de manos y pies.
Page 31 Niños Nunca saque la tapa del gas ni agregue combustible mientras el motor está caliente o en marcha. Deje que el Pueden ocurrir accidentes trágicos si el operador no está atento motor se enfríe por lo menos dos minutos antes de volver a a la presencia de niños.
Page 32 No modifique el motor Nunca trate de ajustar una rueda o la altura de corte mientras el motor está en marcha. Para evitar lesiones graves o la muerte, no modifique el motor Los componentes de la tolva para recorte, cubierta bajo ninguna circunstancia.
Page 33 Símbolos De Seguridad Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas instrucciones de la máquina antes de intentar ensamblar y operar. Símbolo Descripción LEA EL MANUAL(S) DEL OPERADOR Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes de operar el producto.
Page 34 2 — M ección edidaS iMportanteS de Seguridad...
Page 35 Montaje y Configuración Contenido de la caja • Una Podadora • Uno Colector de Césped† • Uno Botella del Aceite • Uno Manual de Operador • Uno Manual de Operador de Motor • Uno Canal de Descarga Lateral† †De ser equipado NOTA: Tenga en cuenta que este manual del operador abarca Si bien la estabilización de cortacésped por lo que tanto los modelos de rueda alta y baja de este cortacésped.
Page 36 Retire la T-pernos de la manija entre corchetes como se Vuelva a colocar tuercas y pernos de transporte muestra en Figura 3-3. retirarse antes en una reducción de los agujeros de la manija como se muestra en Figura 3-5. Figura 3-3 Figura 3-5 Siga los siguientes pasos para completar conjunto del mango:...
Page 37 Colector de Césped (De ser equipado) Para quitar al receptor de hierba, levante la puerta de descarga trasera en el cortacésped. Receptor de hierba de levantamiento Para ensamblar el colector de césped (de ser necesario), y, lejos de la vara de pivote. El reverso de liberación descarga Haga el cierto bolso es dio vuelta a la derecha el lado antes la puerta para permitir que ello cerrara la apertura trasera del de reunir (la advertencia de la etiqueta será...
Page 38 Ajustes IMPORTANTE: Tanto las ruedas delanteras y traseras deben colocarse en la misma posición relativa. Cuando el terreno Altura de Corte es agreste o irregular cambie la palanca de ajuste de la altura a una posición más alta. De esta manera se cuida Hay una palanca de ajuste de altura de corte, situado encima de más el césped.
Page 39: Figure
Controles Y Características Control de cuchilla Control de la transmisión Arrancador eléctrico Arrancador de retroceso Colector de Césped Palanca de Palanca de ajuste de altura ajuste de altura de corte de corte Canal de Descarga Lateral Clavija para abono Figure 4-1 Control de Cuchilla Clavija Para Abono (De ser equipado) El control de la cuchilla está...
Page 40 Funcionamiento Arranque y Parada del Motor Uso del Colector de Césped (De Ser Equipado) Consulte el manual del motor incluido con su podadora para Puede utilizar el colector de césped para recoger dichos recortes obtener instrucciones sobre cómo iniciar y parar el motor. mientras opera la podadora.
Page 41 Mantenimiento Y Ajustes Mantenimiento La transmisión estado prelubricada y sellada en la fábrica y no requiere lubricación. Recomendaciones Generales Siga el manual adjunto del motor para conocer las instrucciones y el programa de lubricación del mismo. • Respete siempre las reglas de seguridad cuando realice tareas de mantenimiento.
Page 42 Lavado de la Plataforma (De ser equipado) Cuidados para el motor La plataforma de su podadora está equipada con un puerto de A continuación se presenta una lista de tareas de mantenimiento agua sobre su superficie como parte del sistema de lavado de la necesarias para el buen funcionamiento de la cortadora de plataforma.
Page 43 Servicio Cuidado de la Cuchilla Para comprobar el equilibrio, retire la cuchilla y balancee sobre un destornillador de eje redondo. Saque metal del ADVERTENCIA: lado pesado hasta que quede bien equilibrada. Cuando Cuando saque la cuchilla de corte para afilarla o reemplazarla, protéjase las manos afile la cuchilla, siga el ángulo original de la muela como guía.
Page 44 Reemplazo de la batería Carga de la batería (De ser equipado) (De ser equipado) ADVERTENCIA: ADVERTENCIA: Las baterías contienen ácido La batería contiene fluido sulfúrico que puede causar quemaduras. No ponga corrosivo y material tóxico; manipule con cuidado y en corto circuito o mutile las baterías de ninguna mantenga alejado de los niños.
Page 45 Reemplazo del fusible Almacenamiento Fuera de Temporada (De ser equipado) El circuito del arrancador eléctrico y la batería están protegidos Se deben seguir estos pasos para la preparación de la podadora por un fusible de 40 amperes. Si el fusible se quema, el para su almacenamiento.
Page 46 Solución de problemas Problema Causa Remedio El motor no arranca 1. El control de lámina se retiró. 1. Contratar el control de lámina. 2. Alambre de bujía desconectado. 2. Unir el alambre a la bujía. 3. Depósito de combustible combustible vacío 3.
Page 47 Problema Causa Remedio Demasiada vibración 1. Cuchilla floja o desequilibrada. 1. Apriete la cuchilla y el adaptador. Equilibre la cuchilla. 2. Cuchilla abollada. 2. Consulte a un distribuidor autorizado. La podadora no abona 1. Césped húmedo. 1. No corte el césped cuando está mojado, el césped espere hasta que sea más tarde para hacerlo.
Page 48 El daño resultante por la instalación o el uso de piezas, accesorios las piezas de acuerdo con su identificación. Ninguna otra o aditamentos no aprobados por MTD para su uso con el(los) garantía expresa, ni oral ni escrita, excepto la mencionada producto(s) incluido(s) en este manual anulará...
