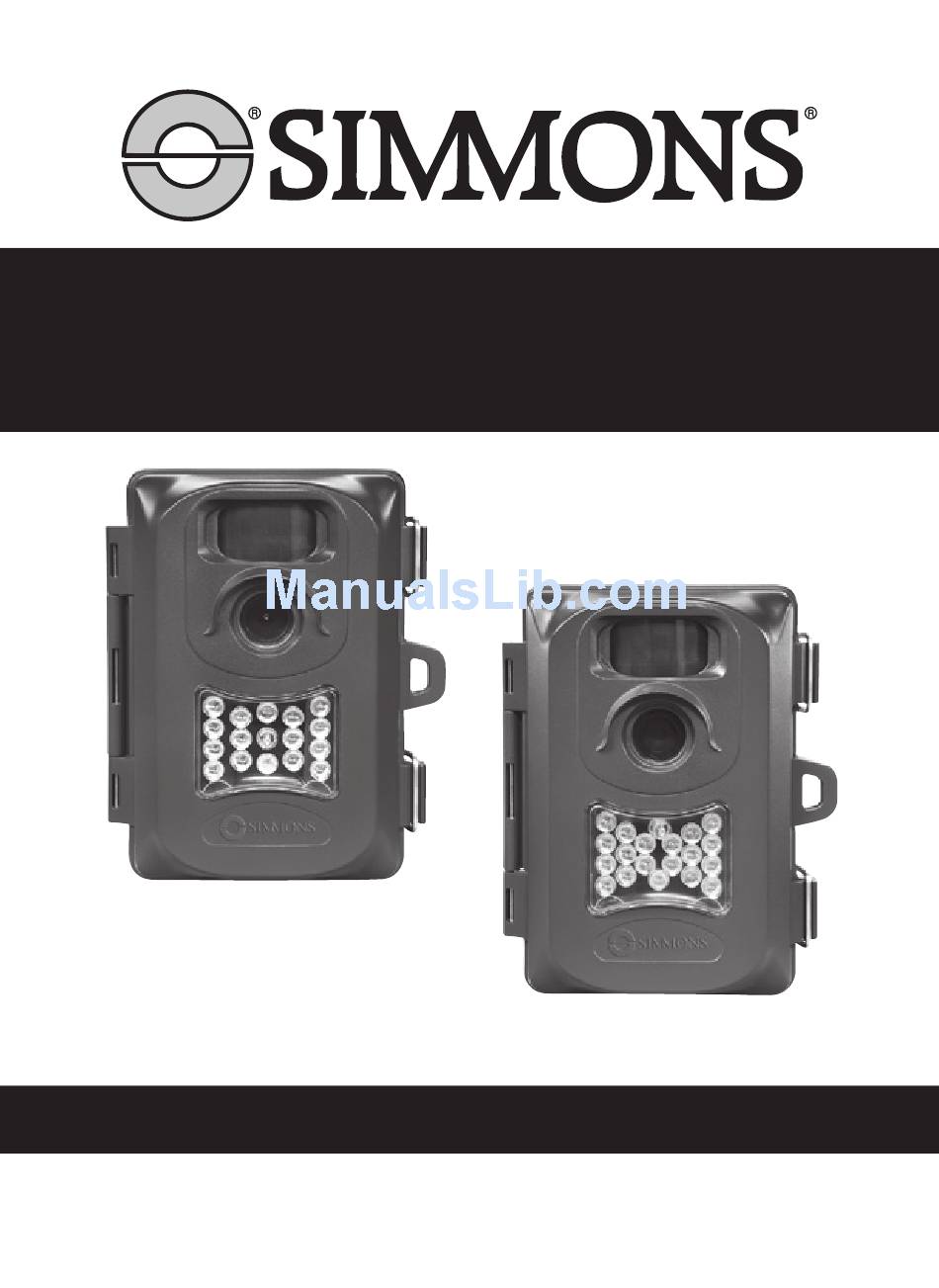

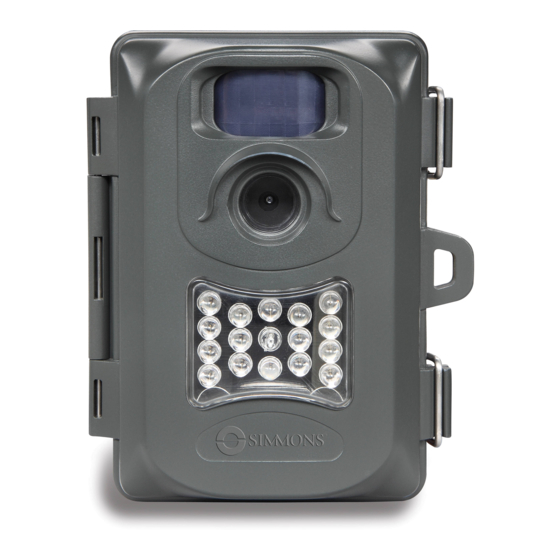

WHITETAIL
®
Trail Cameras
119236C
119234C
Instruction Manual
Lit# 95-0141/02-12

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 119236C and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Simmons 119236C

Summary of Contents for Simmons 119236C

  • Page 1 WHITETAIL ® Trail Cameras 119236C 119234C Instruction Manual Lit# 95-0141/02-12...

  • Page 3: Table Of Contents

    Page Index Introduction Parts & Controls Guide Battery and SD Card Installation About the Setup Menu Using the Setup Menu SETUP MENU REFERENCE TABLE 10-11 Camera Operation Mount the Camera Power on the Camera Test the Coverage Area Secure the Camera Viewing the Photos and Videos Glossary Technical Specifications...

  • Page 4: Important Note

    Congratulations on your purchase of one of the best trail cameras on the market! Simmons is very proud of these cameras and we are sure you will be pleased with yours as well. We appreciate your business and want to earn your trust.

  • Page 5: Introduction

    • Trigger Time=1.2 seconds or less • Automatic IR Filter • LCD Display • 15 (119234C) or 18 (119236C) Night Vision LEDs • Adjustable Photo Delay: 5~ 59 second ,1~ 10mins (default 10S) • Multiple Shot Mode (3 images per trigger) • 640*480 at 30 FPS Videos...

  • Page 6: Parts & Controls Guide

    Parts and Controls Guide PIR Motion Sensor Camera Padlock Lens Hole Infrared LED Array Tripod Socket Front of Camera Light Sensor Indicator (Setup Mode Only IR LED Array Detail...

  • Page 7: Parts & Controls Guide

    Parts and Controls Guide USB Port Display Power Switch SD Card Slot Battery Compartment Control Panel (Front Unlatched & Opened) Control Panel Detail...

  • Page 8: Battery And Sd Card Installation

    BATTERY and SD CARD INSTALLATION The Simmons WhiteTail Digital Trail Cameras are designed to operate using 4 AA batteries. We recommend using Lithium (for longest life) or Alkaline batteries. NOTE: Always set the power switch to the OFF position when installing or removing batteries.

  • Page 9: About The Setup Menu

    ABOUT THE SETUP MENU Slide the power switch to the On position. You’ll see “WAIT” on the display, then the setup menu screen. Before you start using the camera, you’ll no doubt want to set the date/time so they are imprinted correctly on your photos, and maybe change the trigger delay time and image resolution to your preferences.
  • Page 10 The following table lists all of the menu items, their available settings, and a description of their functions: Menu Item Description/Operation Settings (Bold=default) Date Press OK and use the UP/DOWN set year, month, and day keys (to change the setting), then press OK again to go to the next date parameter and repeat, to set the current year, month, and...
  • Page 11 Menu Item Description/Operation Settings (Bold=default) Mode Select “Mode” and press OK. Use 2M*/5M, 4M*/6M (with UP/DOWN to select 1P (single Mode set to photo), 3P (burst of 3 photos), 1P or 3P for or Movie (video mode). Press OK. Use UP/DOWN to set LO photos), 5-60 Sec (in (2 or 5MP, depending on your...

  • Page 12: Camera Operation

    When you’ve finished using the Setup Menu, and are ready to return the camera to normal operating mode, so it will begin to capture photos or videos for you, simply press the Setup button. After you exit the Setup Menu, the display will go blank and the camera is in “sleep” mode. About 30 seconds later, the camera will begin taking photos or videos when triggered, at intervals determined by the trigger delay time setting.

  • Page 13: Test The Coverage Area

    • Maximum PIR sensor range is approx. 25 ft (119234C) or 30 ft. (119236C) 4. Secure the Camera A standard padlock may be used in the camera’s lock hole to secure it...

  • Page 14: Viewing The Photos And Videos

    VIEWING THE PHOTOS and VIDEOS After your camera has been operating for awhile, you will of course want to review the photos and/or videos it has been capturing. This can be done by either of two methods, according to your preference or the availability of accessory equipment: Using an SD Card Reader 1.

  • Page 15: Glossary

    GLOSSARY PIR (Passive Infrared Sensor): Senses motion like a typical security motion detector. Requires infrared energy (heat) in addition to motion to trigger the sensor to help limit detection to live subjects (rather than leaves, etc). Camera Delay: Time elapsed between photos while events are sensed and recorded.

  • Page 16: Technical Specifications

    Yes (Setup mode only) Adjustable Delay Time Range 5~ 59 second, 1~ 10mins (default 10S) Selectable Image Resolution 2 or 4 MP (119234C), 5 or 6 MP (119236C) Multiple Image Mode Yes-3 photos Movie: AVI 640 x 480 pixels @ 30 fps (15 Video Resolution seconds).

  • Page 17: Troubleshooting/Faq

    Setup mode while in the field. Make sure that you are using a good quality name brand SD card in your camera. Simmons recommends SanDisk® brand SD Cards up to 32GB. Our experience indicates that poor quality SD cards can sometimes reduce your WhiteTail trail cam battery life.
  • Page 18 You will get the best results when the subject is within the ideal flash range, no farther than 30’ (119234C) or 40’ (119236C) from the camera. Subjects may appear too dark at greater distances.
  • Page 19 If this is seen on a consistent basis, then the sensor may need servicing. Please contact Simmons customer service. 7. Short video clips—not recording to the length set a. Check to make sure that the SD card is not full.

  • Page 20: Troubleshooting/Faq

    Troubleshooting / FAQ Camera won’t retain settings Make sure that you have been saving the changes to any parameter settings that you made while in Setup mode, by pressing “OK” after changing the setting. If you don’t save your new setting after changing it, the camera will continue to use the original default setting for that parameter.
  • Page 21 Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9 For products purchased outside the United States or Canada please contact your local dealer for applicable warranty information. In Europe you may also contact Simmons at: Simmons Germany GmbH European Service Centre Mathias-Brüggen-Str.
  • Page 22 · Consult the dealer or an experienced radio/TV technician for help. The device does not contain any user-serviceable parts. Repairs should only be made by an Authorized Simmons repair center. Unauthorized repairs or modifications could result in permanent damage to the equipment, and will void your warranty and your authority to operate this device under Part 15 regulations.
  • Page 23 Indice de la Page Introduction Guide Des Pièces Et Des Contrôle 26-27 Installation Des Piles Et De La Carte Sd Au Sujet Du Menu Des Réglages Mode D’emploi Du Menu Des Réglages Du Menu Des Réglages (Le Tableau) 30-32 Fonctionnement De La Caméra Installation de la caméra Mise en marche de la caméra Test de la zone de rayonnement...
  • Page 24 REMARQUE IMPORTANTE Félicitations ! Vous venez d’acquérir l’une des meilleures caméras de détection sur le marché  ! Simmons est extrêmement fier de ce petit concentré de technologie et nous sommes certains qu’il vous satisfera également. Nous vous sommes très reconnaissants de votre choix et de votre confiance.
  • Page 25 • Vitesse de déclenchement : 1,2 seconde • Filtre infrarouge automatique • Écran LCD • 15 (119234C) ou 18 (119236C) DEL de vision nocturne • Retardateur photo réglable : 5-59 secondes, 1-10 minutes (réglage par défaut : 10 secondes) • Mode Rafale (3 photos par déclenchement) • Résolution vidéo: 640 x 480 à...
  • Page 26 GUIDE DES PIÈCES ET DES CONTRôLE Détecteur infrarouge passif (IRP) de mouvement Attache pour Objectif cadenas Faisceau infrarouge à Point de fixation pour Devant de l’appareil photo trépied Indicateur Détecteur infrarouge de lumière passif (IRP) (Mode de réglage uniquement) Détail du faisceau infrarouge à DEL...
  • Page 27 GUIDE DES PIÈCES ET DES CONTRôLE Écran Port USB Fente pour carte SD Compartiment des piles Panneau de commande (volet ouvert) Détail du panneau de commande...

  • Page 28: Installation Des Piles Et De La Carte Sd

    Do not mix battery types-use ALL lithium or ALL alkaline. Rechargeable batteries are not recommended. Mémoire Votre caméra de détection modèle 119234C/119236C possède une fente pour carte mémoire et est compatible avec les cartes SD d’une capacité maximale de 32 Go (carte vendue séparément).
  • Page 29 AU SUJET DU MENU DES RÉGLAGES Faites glisser l’interrupteur à la position ON (marche). L’écran affichera WAIT (attente) puis vous apercevrez ensuite l’écran du menu des réglages. Avant de commencer à utiliser la caméra, vous voudrez sans aucun doute régler la date et l’heure pour pouvoir les imprimer correctement sur vos photos et peut-être modifier la durée du déclencheur à...
  • Page 30 MODE D’EMPLOI DU MENU DES RÉGLAGES (suite) Appuyez simplement sur le bouton SETUP (réglages) pour quitter le menu des réglages en tout temps. Le tableau suivant décrit tous les articles du menu, les réglages possibles et une description de la fonction : Articles du Réglages (en Description/...
  • Page 31 Articles du Réglages (en Description/ menu fonctionnement caractères gras = par défaut) Delay réglez les Sélectionnez le délai que la (Retardement) minutes (0 à 10) caméra doit « attendre » avant de ou les secondes se déclencher à nouveau après la (5 à...
  • Page 32 Articles du Réglages (en Description/ menu fonctionnement caractères gras = par défaut) Format FO/NO, Suppression de tous les fichiers Y (oui)/N (non) stockés sur la carte pour recommencer son utilisation. Formatez toujours une carte précédemment utilisée dans d’autres dispositifs. Mise en garde! Assurez- vous d’abord d’avoir téléchargé...

  • Page 33: Installation De La Caméra

    Lorsque vous avez fini d’utiliser le menu de configuration et êtes prêt à revenir au mode de fonctionnement normal de la caméra de surveillance pour que celle-ci puisse capter les photos ou les vidéos, appuyez simplement sur le bouton SETUP. Après avoir quitté le menu des réglages, l’afficheur s’éteindra et la caméra passera au mode de veille.

  • Page 34: Test De La Zone De Rayonnement

    • La portée maximale du capteur IRP est d’environ 7,62 m (25 pi) pour le modèle 119234C ou de 9,1 m (30 pieds) pour le modèle 119236C. Angle de vision de la caméra Angle de détecteur de mouvement 4.
  • Page 35 VISIONNER LES PHOTOS et LES VIDÉOS Au bout d’une certaine durée de fonctionnement, vous voudrez naturellement visionner les photos et/ou les vidéos prises. Il existe pour cela deux méthodes, selon vos préférences et le matériel disponible : Avec un lecteur de cartes SD 1.
  • Page 36 GLOSSAIRE Détecteur IRP: (détecteur infrarouge passif) Détecte le mouvement à la manière d’un détecteur de mouvements de sécurité traditionnel. Nécessite de l’énergie infrarouge (chaleur) en plus du mouvement pour limiter le déclenchement du capteur à la détection des animaux (plutôt qu’à celle des feuilles, etc.). Retardateur: Intervalle écoulé...

  • Page 37: Fiche Technique

    5-59 secondes, 1-10 minutes (réglage par Plage de réglage du retardateu défaut : 10 secondes) Choix de résolution d'image 2 ou 4 MP (119234C), 5 ou 6 MP (119236C) Mode Rafale Oui (3 photos) Vidéo : AVI 640 x 480 pixels à 30 images par Résolution vidéo...
  • Page 38 4. Utilisez une marque de carte SD reconnue avec votre caméra. Simmons recommande les cartes SD SanDisk® d’une capacité maximale de 32 Go. L’utilisation de cartes SD de mauvaise qualité peut parfois réduire la durée de vie des piles de votre caméra Trail Cam.
  • Page 39 La caméra ne s’allume pas. 1. Vérifiez que vous avez bien inséré les quatre piles dans le compartiment des piles. Simmons recommande l’utilisation de quatre piles AA au lithium Energizer® avec la caméra Trail Cam. 2. Vérifiez que les piles sont bien installées et que la polarité est correcte.
  • Page 40 Si ce problème se produit régulièrement, il peut être nécessaire de faire réparer le capteur. Veuillez contacter le service clients de Simmons. 7. Séquences vidéo écourtées: la durée d’enregistrement ne correspondpas à la durée réglée. a. Vérifiez que la carte SD n’est pas pleine.
  • Page 41 Dépannage/FAQ La DEL du détecteur IRP s’allume/ne s’allume pas. 1. Lorsque la caméra se trouve en mode de configuration, la DEL du détecteur IRP sur le devant de la caméra s’allume lorsqu’elle détecte du mouvement. Cette fonction ne sert qu’au réglage et aide l’utilisateur à...
  • Page 42 GARANTIE LIMITÉE DE DEUX ANS Votre produit Simmons® est garanti contre toute défectuosité des matériaux et de la fabrication pour une période de deux ans après la date d’achat. En cas de défectuosité aux termes de la présente garantie, nous pourrons, à notre gré, réparer ou remplacer le produit sous réserve que vous le retourniez port payé.
  • Page 43 Traitement des déchets d’équipements électriques et électroniques (En vigueur dans l’Union européenne et autres pays européens ayant des systèmes de collecte des déchets séparés) Cet équipement contient des composants électriques et/ou électroniques et par conséquent ne doit pas être éliminé en fin de vie avec les autres déchets ménagers.
  • Page 44 For further questions or additional information please contact: Simmons Optics 9200 Cody, Overland Park, Kansas 66214 (800) 423-3537 • www.simmonsoptics.com ©2012 B.O.P.
