Summary of Contents for Power first Diamond Wheel Benchmount Saw

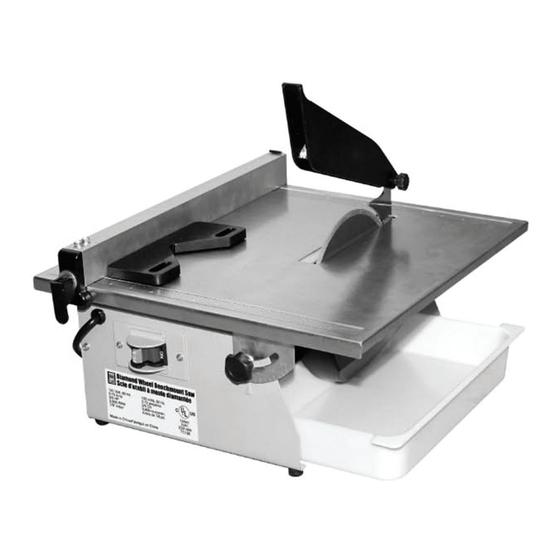

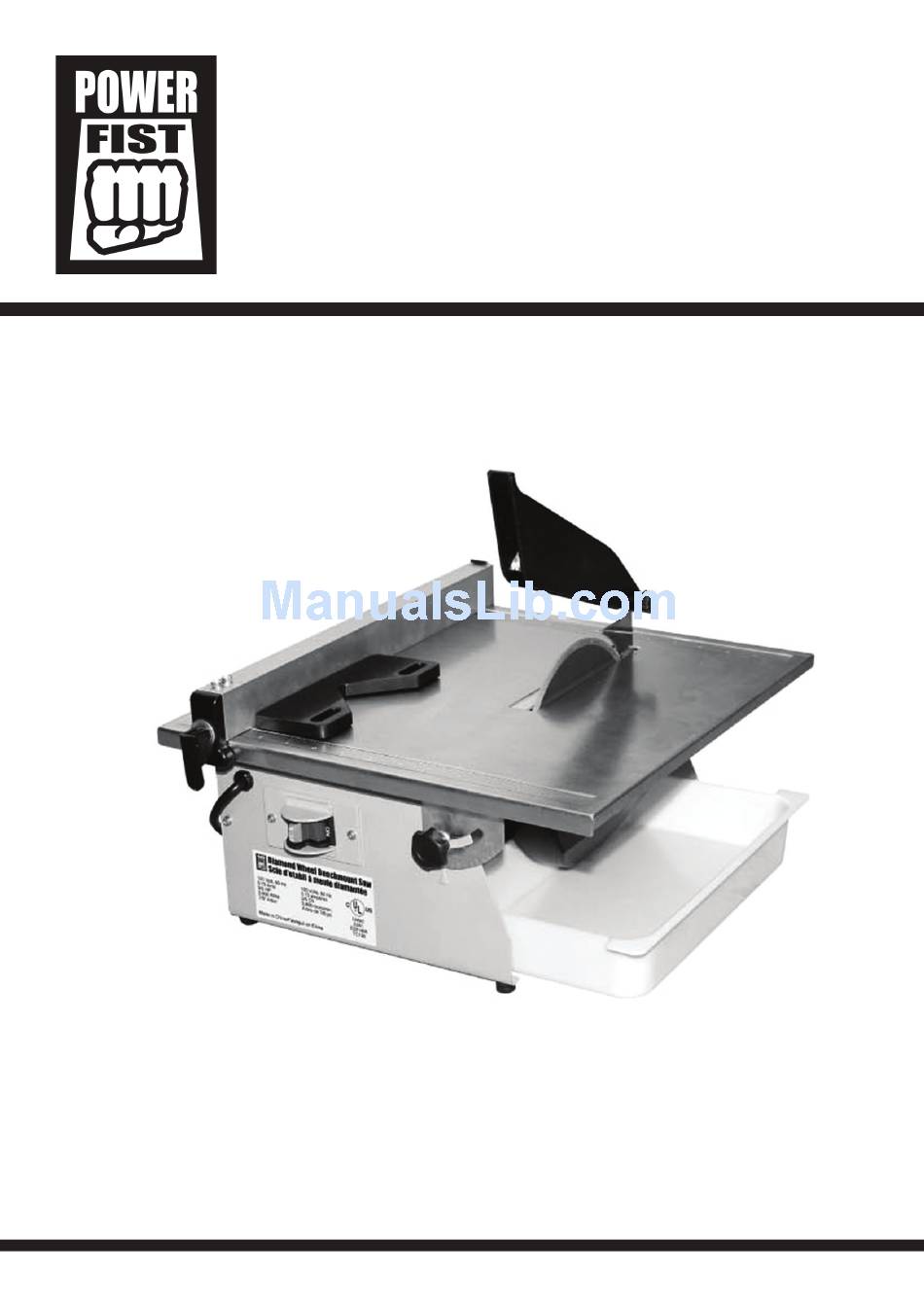

- Page 1 8237489 Diamond Wheel Benchmount Saw Owner's manual read and understand all instructions before use. retain this manual for future reference.
-
Page 2: Specifications
8237489 Diamond Wheel Benchmount Saw SpecificationS Current draw full load: 3.75 amps Current draw no load: 1.35 amps Rate of voltage: 120V~60Hz No load speed: 3,600 RPM Motor isolation class: Type B Maximum cutting height: 1.34" Work table dimensions: 15-1/2"x15-1/8" Weight: 24.2 lbs important Safety precautionS... -
Page 3: Tool Use And Care
tool use and care 1. use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger industrial tool. The tool will perform better and more safely at the rate for which it was intended. Do not modify this tool or use for a purpose for which it was not designed. -
Page 4: Maintenance
Safety ruleS for DiamonD Wheel SaW This diamond wheel saw is designed for cutting small and medium size tile. It is equipped with a diamond cutting blade for excellent cutting results. This steel work top tilts up to 45° for cutting angles. CheCK The fOllOwInG POInTs: 1. -
Page 5: Replacing The Saw Blade
replacing the SaW BlaDe tools needed: • #1 Phillips screwdriver • 18 mm (7/10") open-ended wrench, • 6" adjustable wrench Procedure: 1. Disconnect the power supply cord from the receptacle. 2. remove the water pan. 3. use a #1 Phillips screwdriver to remove the blade protection box (see figure a). This will expose the 18mm (7/10") arbor nut. -
Page 6: Parts List
partS liSt Description Q'ty Description Q'ty Description Q'ty Cotter pin Carry handle Clamp lever Screw Blade guard Screw Cord storage Riving knife Washer Bolt Lower blade guard Knob Table Bolt Clamp rod Outer flange Motor Square spacer Blade Screw Moving clamp Inner flange Frame Spring... -
Page 7: Manuel Du Propriétaire
8237489 Scie d’etabli à meule diamantée manuel Du PrOPrIéTaIre Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard. - Page 8 8237489 Scie d’etabli à meule diamantée fiche techniqueS Appel de courant à pleine charge : 3,75 ampères Appel de courant à vide : 1,35 ampères Tension : 120 volts Fréquence : 60 Hz Vitesse à vide : 3 600 tours/min. Isolation du moteur : Type B Hauteur de coupe maximale :...
- Page 9 3. habillez-vous de manière appropriée. Ne portez pas de bijoux ni de vêtements amples. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs qui pourraient être happés par une pièces mobile augmentent le risque de blessures corporelles.
-
Page 10: Entretien
directives de sécurité sPéciales Cette coupeuse à carreaux est conçue pour scier des carreaux de petites et moyennes dimensions. Elle est munie d’une lame à diamants donnant des résultats exceptionnels. La table de travail en acier s’incline jusqu’à 45° afin de créer les angles nécessaires. -
Page 11: Remplacement De La Lame
remplacement De la lame outils nécessaires : • Tournevis Phillips Nº1 • Clé ouverte de 18 mm (7/10 po) • Clé à molette de 6 po Procédure : 1. Débranchez le fil électrique de la prise. 2. retirez le bac à eau. 3. - Page 12 Description Qté Description Qté Description Qté Écrou Goupille fendue Poignée de transport Écrou Levier de serrage Protège-lame Rangement du fil Couteau Rondelle Écrou séparateur Boulon Protège-lame Boulon inférieur Table Écrou Boulon Tige de serrage Flasque extérieur Moteur Séparateur carré Lame Serre mobile Flasque intérieur Châssis...
