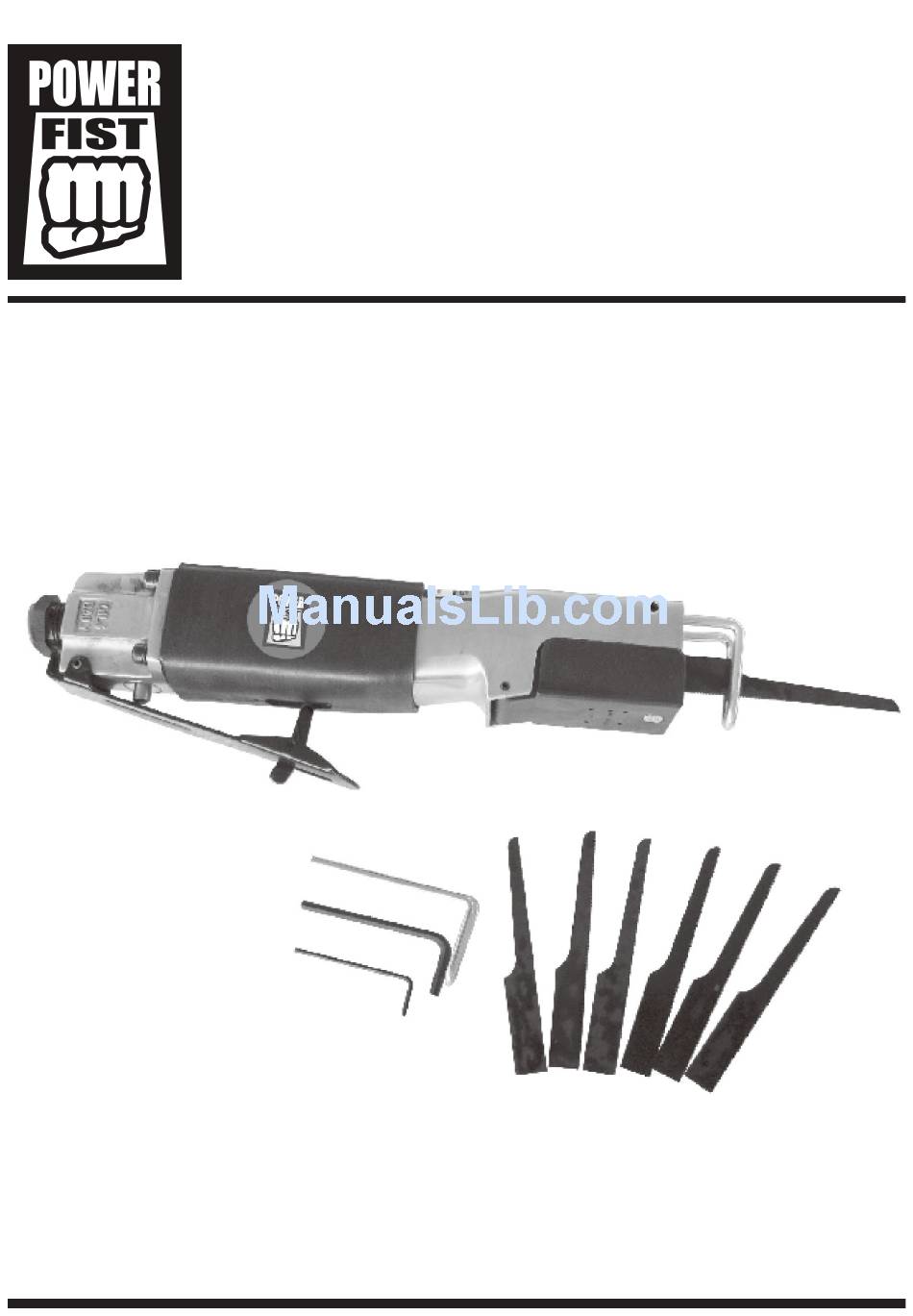

Page 1: User Manual
V 2.0 8164691 Air Body Saw User Manual Please read and understand all instructions before use. Retain this manual for future reference. -
Page 3: Specifications
V 2.0 8164691 Air Body Saw SPECIFICATIONS No-Load Speed 10, 000 SPM Air Consumption 4.0 CFM @ 90 PSI Max. cutting capacity 17 ga Stroke length 3/8” IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. Keep this manual for the safety warnings and precautions, operating, inspection and maintenance instructions. -
Page 4: Personal Safety
V 2.0 Air Body Saw 8164691 PERSONAL SAFETY 1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection. Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood chips. -
Page 5: Air Source
8164691 Air Body Saw V 2.0 TOOL USE AND CARE 1. Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger industrial tool. The tool will perform better and more safely at the task for which it was intended. Do not modify this tool or use for a purpose for which it was not designed. -
Page 6: Operation
V 2.0 Air Body Saw 8164691 9. Avoid using too long of an air hose. The longer the hose, the lower the pressure will be at the end of the hose, to the point that it may not meet the minimum required for the tool. As well, a longer hose can become a tripping hazard. - Page 7 8164691 Air Body Saw V 2.0 OPERATION 1. You will need to prepare a 1/4” air connector (sold separately) to connect to the air inlet on the Saw. First, wrap the 1/4” air connector (not included) with pipe thread seal tape before threading it into the Air Inlet (9).
-
Page 8: Using The Saw
V 2.0 Air Body Saw 8164691 USING THE SAW Note: Always press lightly when cutting. Do not force the Saw. Sudden forceful pressing will shorten the stroke, diminish cutting efficiency, or possibly break the blade. Note: Always operate the Saw with two hands. Hold the top of the Housing (28) with one hand, and hold the lower Housing (28) and Throttle Lever (13) with the other. -
Page 9: Parts Breakdown
8164691 Air Body Saw V 2.0 PARTS BREAKDOWN Part No. Description Qty. Part No. Description Qty. Valve Screw Chuck Cover O-ring Screw O-ring Housing Air Controller Piston Assy. Valve Spring Set Screw Valve Stem Wrench (2mm) O-ring Guide Plate Valve Bushing... - Page 11 V 2.0 8164691 le corps de l'air a vu Manuel du Propriétaire Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 13: Fiche Technique
V 2.0 8164691 le corps de l'air a vu FICHE TECHNIQUE Vitesse à vide 10 000 courses/min Consommation d’air 4,0 pi cubes/min à 90 lb/po carré Capacité maximale de coupe Calibre 17 Longueur de la course 3/8 po CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. -
Page 14: Sécurité Personnelle
V 2.0 le corps de l'air a vu 8164691 SÉCURITÉ PERSONNELLE 1. Portez des vêtements appropriés et de l'équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de sécurité... -
Page 15: Consignes De Sécurité Spécifiques
8164691 le corps de l'air a vu V 2.0 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AVERTISSEMENT ! Certaines poussières créées par le ponçage à l'aide d'un outil électrique, le sciage, le meulage, le perçage et autres activités de construction contiennent des produits chimiques qui peuvent causer le cancer, les anomalies congénitales ou autres troubles reproductifs. - Page 16 V 2.0 le corps de l'air a vu 8164691 SOURCE D’AIR 1. Débranchez l'alimentation d'air. Débranchez les outils de la source de pression d'air lorsqu'ils ne sont pas utilisés et avant leur nettoyage, leur entretien ou le changement d'une pièce ou d'un accessoire. Après le débranchement, évacuez toute pression d'air résiduelle.
-
Page 17: Identification Des Pièces
8164691 le corps de l'air a vu V 2.0 DÉBALLAGE 1. Retirez soigneusement les pièces et les accessoires de la boîte. 2. Assurez-vous que tous les articles figurant sur les listes de pièces sont inclus. 3. Inspectez les pièces attentivement pour vous assurer que l'outil n'a pas été endommagé... -
Page 18: Utilisation De La Scie
V 2.0 le corps de l'air a vu 8164691 AJOUT OU CHANGEMENT DE LAMES Avertissement ! Déconnectez toujours la scie du compresseur d'air avant d'ajouter ou de changer les lames. Après avoir déconnecté la scie du compresseur d'air, il pourrait toujours exister suffisamment de pression d'air pour activer la scie. -
Page 19: Entretien
8164691 le corps de l'air a vu V 2.0 Avertissement ! Vérifiez la lame (35) de la scie avant chaque utilisation. N'utilisez pas une lame (35) qui est fissurée, tordue ou cassée. 1. Sécurisez la pièce de travail dans un étau ou fixez-la de manière sécurisée à un établi. - Page 20 V 2.0 le corps de l'air a vu 8164691 RÉPARTITION DES PIÈCES No de No de Description Qté Description Qté pièce pièce Vis de soupape Couvercle de mandrin Joint torique Joint torique Boîtier Contrôleur d'air Ensemble de piston Ressort de soupape...
