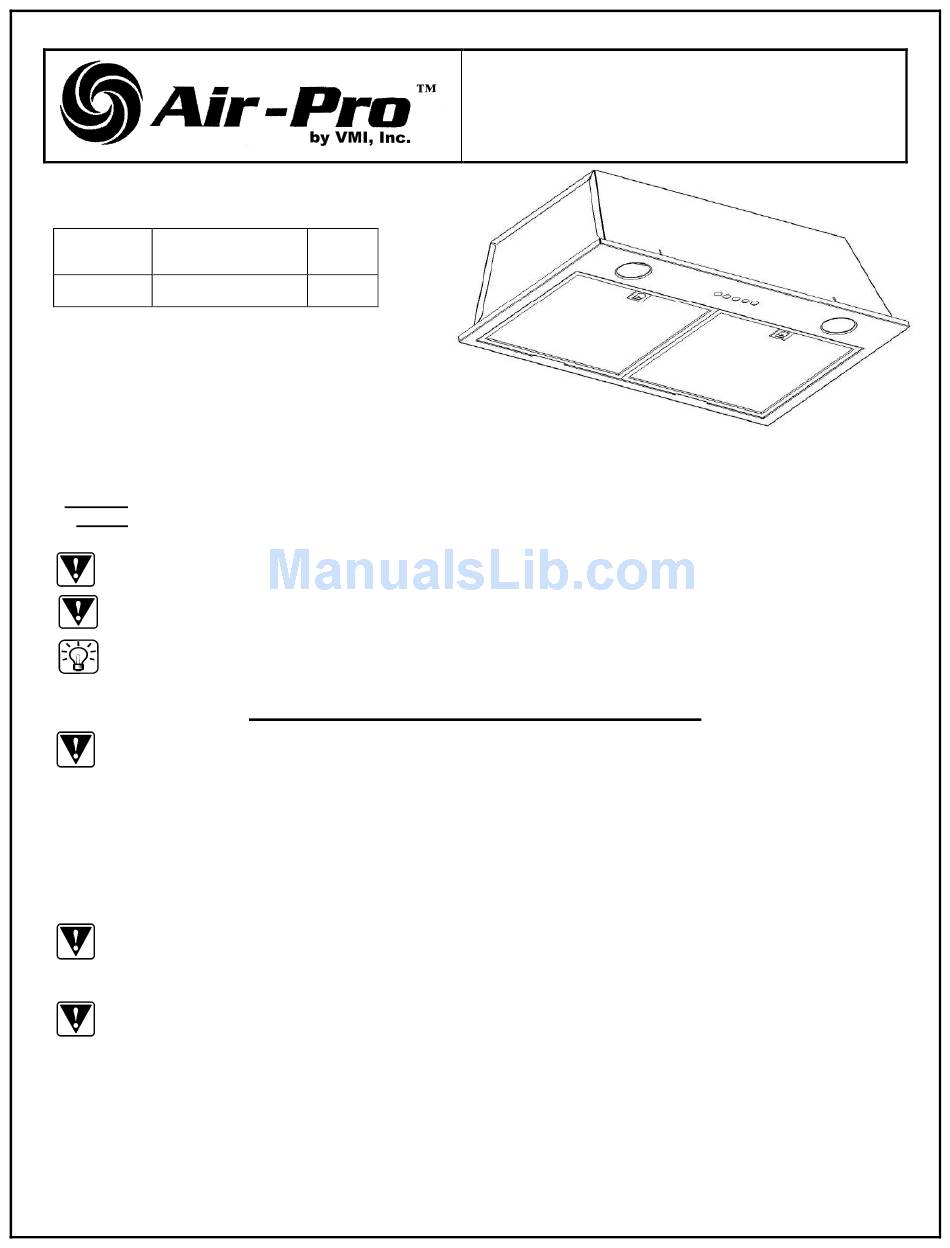

Front Panel
Model
Dimensions
16-3/4" x 26-3/4"
06 W/P
Before beginning installation, please thoroughly read and become familiar with these instructions. Installation and
service must be completed by a qualified installer. Failure to properly install this product may void the warranty.
Installer:
Please leave Installation Instructions with the range hood liner.
Please keep Installation Instructions for local electrical inspector's use and for future reference.
Owner:
WARNINGS: Must be followed carefully to avoid personal injury.
IMPORTANT: Must be followed carefully to avoid damage or incorrect installation.
TIPS: Contain helpful information to facilitate installation.
WARNING! TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO
PERSONS OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the manufacturer. If you have any questions, please contact the
manufacturer at the address or telephone number listed in the warranty.
b) Before servicing or cleaning unit, switch power off at service panel and lock service panel and lock the service
disconnection means to prevent power from being switch on accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent warning device, such as a tag to the service panel.
CAUTION
-- For general ventilating use only. Do not use to exhaust hazardous or explosive materials
and vapors.
WARNING – TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or when flambéing food (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe').
c) Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate for the size of the surface element.
Installation Instructions, Revised 05/13/13
CFM
660
READ AND SAVE THESE INSTRUCTIONS
INSTALLATION INSTRUCTIONS &
USE & CARE GUIDE
06 W/P Series Models
1
Advertisement
Table of Contents
Related Manuals for Air-Pro 06 W
Summary of Contents for Air-Pro 06 W
-
Page 1: Installation Instructions
INSTALLATION INSTRUCTIONS & USE & CARE GUIDE 06 W/P Series Models Front Panel Model Dimensions 16-3/4” x 26-3/4” 06 W/P Before beginning installation, please thoroughly read and become familiar with these instructions. Installation and service must be completed by a qualified installer. Failure to properly install this product may void the warranty. - Page 2 WARNING! TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING: a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS.
- Page 3 To get the best result, use a minimum number of transitions and elbows. Be sure to attach a roof/wall cap to avoid rain from entering the exhaust duct. Note: 8” round duct Note: 8” round duct 06 W 06 P Note: 8” round duct Note: 8” round duct...
- Page 4 PART 2 Range Hood Mounting CAUTION • Wear working gloves to avoid injury. Note: During installation, be careful not to touch the fan switches. If two or more switches are pushed at once, it may cause failure to the motors. Mounting procedure for 06W (Wall Mounting) Before mounting, make sure that a wood panel for mounting the range hood is fixed on the wall where...
- Page 5 Fix the supplied hanging brackets on the body firmly using 2 supplied screws (M5×10). Insert the washer-head wood screws (M5.1×45) (not supplied) into the mounting wall to align with bracket keyhole (left and right). Allow about 5mm between the screwheads and wall for mounting the range hood.
- Page 6 ATTENTION INSTALLERS Mounting brackets for both the wall and island installations are included. Please refer to accessories for proper mounting bracket for your installation. Wall Mount uses the two L-Shaped hanging brackets. (Discard the large rectangular mounting bracket.) Island Mount uses the large rectangular mounting bracket. (Discard the two L-Shaped hanging brackets.) Mounting procedure for 06P (Ceiling Mounting) Put 4 all thread rods (1/2”...
- Page 7 If taping from the outside is impossible, remove the exhaust pipe unit and insert the duct end to the range hood directly, then make inside taping on the duct end. Be sure to attach a roof/wall cap with damper in this case. ACCESSORIES 06 P 06 W Installation Instructions, Revised 05/13/13...
- Page 8 Installation Instructions, Revised 05/13/13...
- Page 9 PART 3 Planning the Installation The 06 W/P series ventilation modules are designed for installation inside wood hood canopies. Proper installation of the liner is directly related to the material from which the custom canopy is constructed. A qualified person must complete the installation of this unit.
- Page 10 CONNECTING TO THE VENT PIPE The 06 W/P series ventilation modules come with a metal start collar. Attach the Start Collar to the duct with at least three equally spaced screws. Also apply duct tape, preferably the metal type. Some installations, (where the outside of this portion of the duct is not accessible) will require the metal tape be applied on the inside of the duct.
- Page 11 INSTRUCTIONS: A 15 to 20 amp electrical service is recommended for proper electrical supply. Before determining, calculate amp ratings based on the product label found on the 06 W/P series module. Always observe local building codes. Always use a dedicated circuit. Line load is calculated by adding the amperage of the halogen lights to the rated amperage of the ventilator.
- Page 12 Installation Instructions, Revised 05/13/13...
- Page 13 (3) years from the date of purchase. VMI Inc., at its option, will repair or replace the complete unit or any defective component without charge providing that, if requested, the product or defective component is promptly returned, prepaid to the address below. This warranty may be voided if any unauthorized service, alterations or repairs are made to the product.
- Page 14 INSTALLATION INSTRUCTIONS & USE & CARE GUIDE 06 W/P Series Models Front Panel Model Dimensions 16-3/4” x 26-3/4” 06 W/P Avant installation de commencement, complètement lisez svp et familiarisez-vous avec ces instructions. L'installation et le service doivent être accomplis par un installateur qualifié. Le manque d'installer correctement ce produit peut vider la garantie.
- Page 15 AVERTISSEMENT – POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE DE DESSUS DE GAMME : 1) Ne laissez jamais les unités extérieures sans surveillance aux arrangements élevés. Tabagisme de cause de Boilovers et débordements graisseux qui peuvent mettre à feu. Chauffez les huiles lentement sur de bas ou moyens arrangements.
- Page 16 INSTRUCTIONS D'INSTALLATION AVERTISSEMENT – POUR RAMENER LE RISQUE DU FEU, LA DÉCHARGE ÉLECTRIQUE, OU LES DOMMAGES AUX PERSONNES, OBSERVENT CE QUI SUIT: a) Le travail d'installation et le câblage électrique doivent être faits par les personnes qualifiées selon tous les codes et normes applicables, y compris des codes de construction et des normes feu-évalués.
- Page 17 Pour obtenir le meilleur résultat, employez un nombre minimum de transitions et de coudes. Soyez sûr d'attacher un chapeau de toit/mur pour éviter la pluie d'entrer dans le conduit d'échappement. Note: 8” round duct Note: 8” round duct 06 W 06 P Note: 8” round duct Note: 8” round duct L'unité...
- Page 18 AVERTISSEMENT! • La forme de revêtement illustrée en ce manuel d'installation est seulement pour la référence. • Quand le revêtement est installé dans le capot en bois, l'intérieur du capot en bois placé au-dessus de la surface à cuire doit être entièrement couvert par la barrière en métal comprenant les rebords inférieurs. Choisissez un revêtement approprié...
- Page 19 Alignez 4 trous de vis du revêtement et étendez-vous capot, puis les fixez solidement utilisant les vis fournies (M5×30) et écrous. Note: Attachez tous les vis et écrous également. Fixez les parenthèses accrochantes fournies sur le corps fermement utilisant 2 fournis vis (M5×10). Insérez les vis en bois de rondelle-tête (M5.1×45) (non fourni) dans le mur de support pour aligner avec le trou de la serrure de parenthèse (left and right).
- Page 20 Ajoutez 2 vis (M5.1×45) aux trous sous les trous de fixation provisoires et serrez-les solidement. Rendez le joint de conduit bloqué et hermétique utilisant la bande inflammable telle que la bande en aluminium, etc. (non fournis). INSTALLATEURS D'ATTENTION Les supports pour les installations de mur et d'île sont inclus. Veuillez se référer aux accessoires pour le support approprié...
- Page 21 Alignez 4 trous de vis du revêtement et étendez-vous capot, puis les fixez solidement utilisant les vis fournies (M5×30) et écrous. Note: Attachez tous les vis et écrous également. Supportez le capot de gamme, tout en insérant l'unité de pot d'échappement dans le conduit, passez chacune des 4 tiges filetées par les trous du support.
- Page 22 ACCESSOIRES 06 P 06 W Installation Instructions, Revised 05/13/13...
- Page 23 Installation Instructions, Revised 05/13/13...
- Page 24 PARTIE 3 Planification de l'installation Les modules de ventilation de 06 W/P séries sont conçus pour l'installation à l'intérieur des verrières en bois de capot. L'installation appropriée du revêtement est directement liée au matériel duquel la verrière faite sur commande est construite. Une personne qualifiée doit accomplir l'installation de cette unité. Prévoyez l'installation de sorte que tous les dégagements minimum soient rencontrés ou dépassés.
- Page 25 SE RELIER DANS LA PIPE DE PASSAGE Les modules de ventilation de 06 W/P séries viennent avec un collier de début en métal. Attachez le collier de début au conduit avec au moins trois vis équidistantes. Appliquez également la bande de conduit, de préférence le type en métal.
- Page 26 Avant la détermination, calculez les estimations d'ampère basées sur l'étiquette de produit trouvée sur le module de 06 W/P séries. Observez toujours codes du bâtiment locaux. Utilisez toujours un circuit consacré. La ligne charge est calculée en ajoutant l'ampérage des lumières d'halogène à l'ampérage évalué du ventilateur. Si le ventilateur est évalué...
- Page 27 120 Volts AC de panneau électrique (généralement le noir) Blanc Position neutre du panneau électrique (blanc) Vert La masse de panneau elecrital (généralement en vert) SCHÉMA de CẤBLAGE 06 W/P Series Models House Electrical Panel Green White (N) 120V Black (L)
- Page 28 (3) years from the date of purchase. VMI Inc., at its option, will repair or replace the complete unit or any defective component without charge providing that, if requested, the product or defective component is promptly returned, prepaid to the address below. This warranty may be voided if any unauthorized service, alterations or repairs are made to the product.
