Technical Manual
JBL AM7212/66-WH

SPECIFICATIONS

ACOUSTIC & ELECTRICAL SPECIFICATIONS:
• Nominal Impedance:
8 Ohms
• Transducer Power
LF: 1000W (4000W peak), 2 hrs
Rating (AES):
700W (2800W peak), 100 hrs
HF: 100W (400W peak), 2 hrs
• Long-Term Power
Passive mode: 600W (2400W peak),
Rating (IEC):
100 hrs
• Frequency Response:
42 Hz - 20 kHz (±3 dB)
• Frequency Range:
36 Hz - 20 kHz (-10 dB)
• Maximum SPL:
Bi-amp mode:
LF: 126 dB-SPL cont avg (132 dB peak)
HF: 134 dB-SPL cont avg (140 dB peak)
Passive mode:
123 dB-SPL cont avg (129 dB peak)
• System Sensitivity:
Passive mode: 95 dB SPL
1 watt @ 1 meter
• Passive Crossover
Frequency:
1.6 kHz

SYSTEM COMPONENTS:

• Cabinet:
Enclosure (Not For Sale)
• Grille:
338163-007, 338163-107 (WH)
• Low Frequency
2262HPL, 300 mm (12 in)
PACKAGE
Warranty
59660
Installation Sheet
339390-057
Sticker, Logo
339397-001
Bag
21784
JBL Incorporated, 8500 Balboa Boulevard, P.O. Box 2200, Northridge, California 91329 U.S.A.
SYSTEM COMPONENTS:
Transducer:
• DC Resistance:
• High Frequency
Transducer:
• DC Resistance:
• Crossover Network:

AURAL SWEEP TEST SPECIFICATIONS:

A. System Aural Sweep Test:
B. L.F. Aural Sweep Test:
C. H.F. Aural Sweep Test:

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions:
• Net Weight:

WARRANTY INFORMATION:

• Refer to Warranty Statement packed with each product.

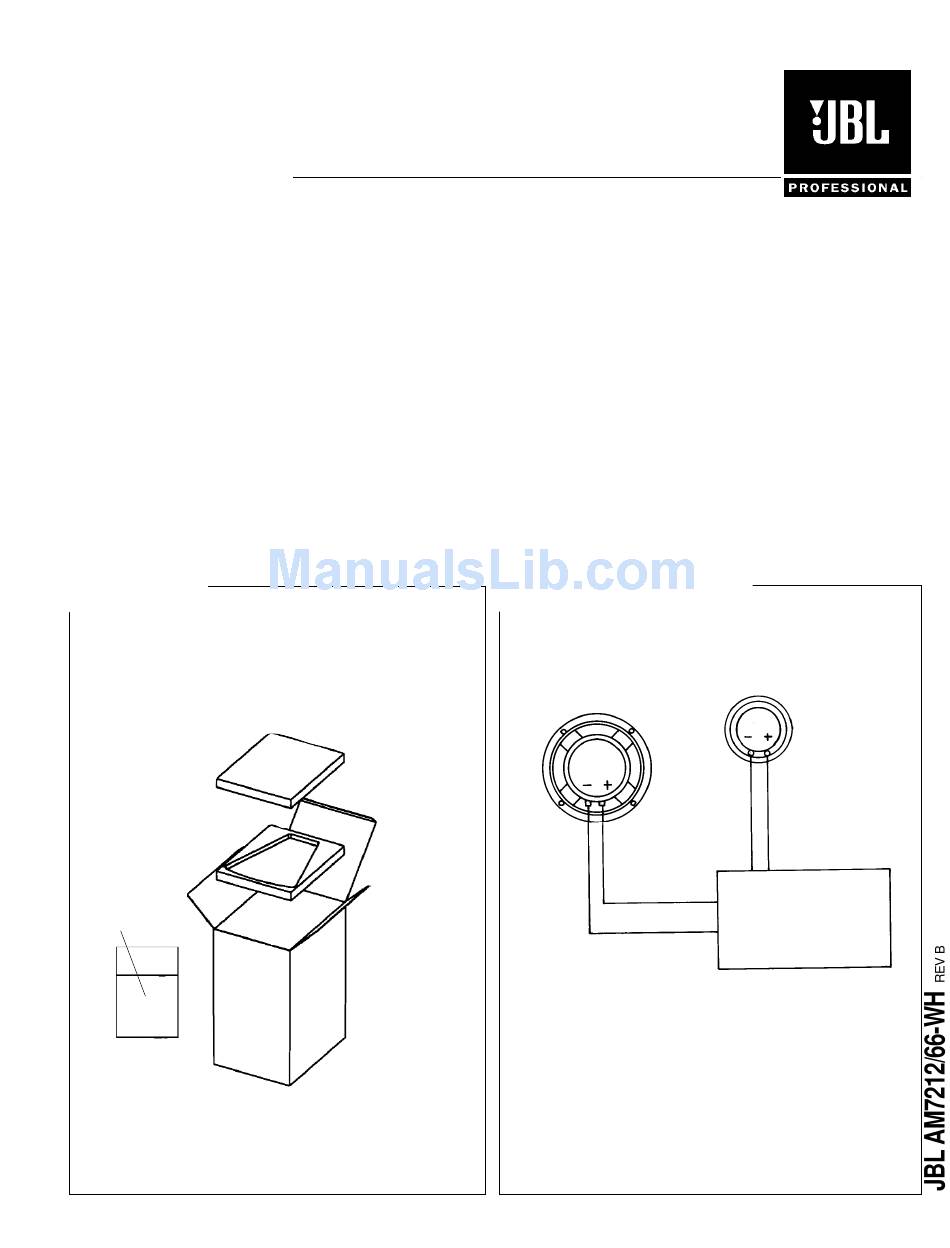

WIRING DIAGRAM

Driver, Low Freq.
2262HPL
(338312-004X)
Cone Repl
C8R2262
GRN/BLK
Carton
352188-001
Filler (2)
352187-001
PKG,Microfoam (4)
49790P
20" x 18" Sheets
NOTE: INDIVIDUAL PARTS FOR THE ABOVE CROSSOVER ARE NOT AVAILABLE.
(CONT'D)
Differential Drive®, driver with 75 mm
(3 in) dual voice coil
5.1 ohm
2432H, 38 mm (1.5 in) exit
compression driver,75 mm (3 in)
voice coil
4.00 ohm +/- 0.2 ohm
443837-001
7.0V Input, 20 Hz to 20 kHz
Sweep Duration: 5 seconds
10V Input, 10 Hz to 1 kHz
3.0V Input, 300 Hz to 1.0 kHz
711 x 369 x 458 mm D
(28.0 x 14.5 x 18.0 in.D.)
51 lb (23.1 kg.)
Driver, High Freq
2432H
(365512-001X)
Diaph Repl
D8R2432
YEL/BLK
GRN
Network Assembly
443837-001
SEE NETWORK SCHEMATIC PAGE
A COMPLETE REPLACEMENT ASSEMBLY SHOULD BE ORDERED.
YEL
02-10
