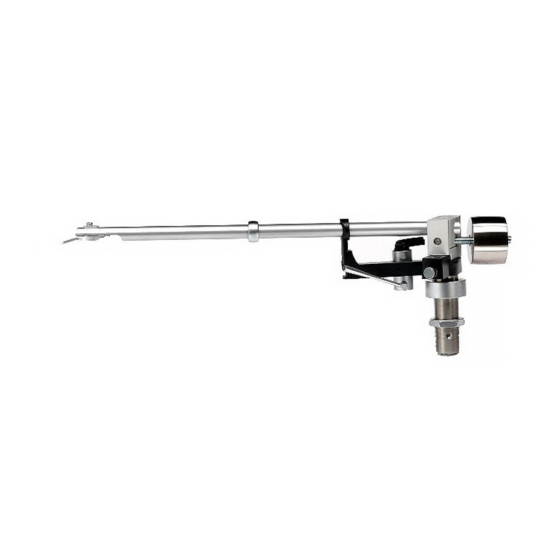

TP 92
Bedienungsanleitung
User Manual
Mode d'Emploi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TP 92 and is the answer not in the manual?

Questions and answers

Related Manuals for THORENS TP 92

Summary of Contents for THORENS TP 92

  • Page 1 ® TP 92 Bedienungsanleitung User Manual Mode d’Emploi...
  • Page 2 www.thorens.com...
  • Page 3 TP 92 Bedienungsanleitung User Manual Mode d’Emploi...
  • Page 4 Inhalt TONARM UND TONABNEHMERSYSTEM AUFLAGEKRAFT ANTISKATINGKRAFT WEITERE TONARMEINSTELLUNGEN TECHNISCHE DATEN...

  • Page 5: Table Of Contents

    Table of Contents Sommaire TONEARM AND PICK-UP CARTRIDGE BRAS ET CELLULE DE LECTURE TRACKING FORCE FORCE D’APPUI ANTI-SKATING FORCE (BIAS) FORCE ANTISKATING FURTHER TONEARM ADJUSTMENTS AUTRES REGLAGES DU BRAS DE LECTURE TECHNICAL SPECIFICATIONS CARACTERISTIQUES TECHNIQUES...

  • Page 6: Tonarm Und Tonabnehmersystem

    Anschluß-Stifte des Tonabnehmers Auflagekraft ein. geschoben. ➔ Seite 7 Am Tonarm TP 92 können nahezu alle auf dem Markt Verbinden Sie nach folgendem Schema, falls der Ton- befindlichen Tonabnehmer mit einem Abstand der Be- abnehmer keine Farbkennung aufweist: festigungslöcher von 12,5 mm (½ ”) montiert werden.

  • Page 7: Auflagekraft

    Auflagekraft Die Einstellung der Auflagekraft erfolgt durch drehen des Tonarmgewichts ( ). Je weiter das Gewicht ➔ Abb. 2 nach vorne zum Tonabnehmer hin gedreht wird desto größer wird die Auflagekraft. Die korrekte Auflagekraft können Sie mit Hilfe der beilie- genden Tonarmwaage einstellen. Schwenken Sie hier- zu den Tonarm bei abgesenktem Tonarmlift über den Plattenteller und senken Sie ihn vorsichtig ab, so dass die Nadel auf der Tonarmwaage aufliegt.

  • Page 8: Antiskatingkraft

    Abspielen einer Schallplatte eine Kraftkomponente er- zeugt, die den Tonarm nach innen zieht: Die Skating- kraft. Zu ihrer Kompensation dient die Antiskatingkraft, welche beim Tonarm TP 92 durch einen eingebauten Magneten erzeugt wird. Die Antiskatingkraft ist bei Auslieferung voreingestellt, sie kann jedoch bei Bedarf über eine Stellschraube ) angepasst werden.

  • Page 9: Weitere Tonarmeinstellungen

    Weitere Tonarmeinstellungen Der Überhang kann beim Wechseln des Tonabnehmers am Headshell um ± 2,5 mm angepasst werden. Lösen Sie hierzu die Schraube oberhalb des Headshells und verschieben Sie dieses entsprechend. ➔ Abb. 4 Am hinteren Ende des Tonarmrohrs kann der Überhang um weitere ±...
  • Page 10 Weitere Tonarmeinstellungen Änderungen des VTA können durch Anheben und Ab- Abb. 6 senken des gesamten Tonarms vorgenommen wer- den. Lösen Sie hierzu die Kontermutter ( ) auf ➔ Abb. 3 der Unterseite und drehen Sie die Einstellmutter auf der Oberseite, bis die gewünschte Tonarmhöhe erreicht ist.

  • Page 11: Technische Daten

    Technische Daten Tonarm Spezifikation 9“ 215 mm Montageabstand Effektive Länge 232,8 mm Überhang 17,8 mm 23,66° Kröpfungswinkel Innerer Nulldurchgang 66,0 mm Äusserer Nulldurchgang 120,9 mm Effektive Masse 11 g Maximale Verzerrung zwischen 0,63% den Nullduchgängen Geometrie Baerwald / Löfgren „A“ Gewicht 0,360 kg lose Kabel oder Mini DIN (nur OEM Version)
  • Page 12 Notizen...

  • Page 13: Tonearm And Pick-Up Cartridge

    ➔ Page 13 If the cartridge pins are not colour-coded, connect them The TP 92 tonearm can accommodate most pick-up as follows: cartridges with a distance of 12.5 mm (½ ”) between the mounting holes.

  • Page 14: Tracking Force

    Tracking Force The tracking force can be adjusted by rotating the to- nearm counterweight ( ). The closer the counter- ➔ Fig. 2 weight is to the cartridge, the higher the tracking force. The tracking force can be set with the help of the sup- plied stylus balance.

  • Page 15: Anti-Skating Force (Bias)

    (referred to as skating force). This force can be offset with the help of anti-skat- ing force, which, in the case of the TP 92, is produced by a magnet incorporated into the tonearm.

  • Page 16: Further Tonearm Adjustments

    Further Tonearm Adjustments The tonearm headshell allows an overhang adjustment of ± 2,5 mm to be made. To adjust overhang, loosen the screw holding the headshell and move the headshell as required. ➔ Fig. 4 A screw at the rear of the tonearm allows a further over- hang adjustment of ±3 mm as well as an azimuth ad- justment of ±5°.
  • Page 17 Further Tonearm Adjustments The vertical tracking angle (VTA) can be adjusted by Fig. 6 raising or lowering the entire tonearm. Loosen the lock ) on the underside of the turntable; then turn nut ( ➔ Fig. 6 the adjustment ring above the base to raise or lower the tonearm as required.

  • Page 18: Technical Specifications

    Technical Specifications Tonearm specification 9” Distance tonearm pivot 215 mm to stylus 232,8 mm Effective length 17,8 mm Stylus overhang 23,66° Angular offset 66,0 mm Inner null 120,9 mm Outer null Effective mass 11 g Maximum distortion 0,63% between null-points Geometry Baerwald / Löfgren „A“...
  • Page 19 Notes...

  • Page 20: Bras Et Cellule De Lecture

    ➔ Page 19 Vous pouvez monter sur le bras de lecture TP 92 prati- Procédez au raccordement selon le schéma suivant si quement toutes les cellules de lecture du marché ayant la cellule n’a pas de repère couleur : un écartement des trous de fixation de 12.5 mm (½...

  • Page 21: Force D'appui

    Force d’appui La force d’appui se règle par la rotation du contrepoids du bras de lecture ( ). Plus le contrepoids est dé- ➔ Fig. 2 placé vers l’avant côté cellule de lecture, plus la force d’appui augmente. Vous pouvez régler la force d’appui correcte à l’aide de la balance du bras de lecture livré.

  • Page 22: Force Antiskating

    : la force skating. La force antiskating qui sert à la compenser est produite par un aimant intégré au bras de lecture TP 92. La force antiskating est préréglée avant livraison, cependant en cas de besoin elle peut être adaptée à...

  • Page 23: Autres Reglages Du Bras De Lecture

    Autres réglages du bras de lecture Lors du remplacement de la cellule le porte à faux peut être réglé au porte cellule de ±2,5 mm. Desserrez pour cela la vis placée au-dessus du porte cellule et dépla- cez celui-ci en conséquence. ➔ Fig.
  • Page 24 Autres réglages du bras de lecture Les modifications du VTA peuvent être obtenues par Fig. 6 une montée ou une descente de l’ensemble du bras de lecture. Pour ce faire, desserrez le contre-écrou ) sous la face inférieure et tournez l’écrou de ➔ Fig.

  • Page 25: Caracteristiques Techniques

    Caractéristiques techniques Tonearm specification 9” Distance tonearm pivot 215 mm to stylus 232,8 mm Effective length 17,8 mm Stylus overhang 23,66° Angular offset 66,0 mm Inner null 120,9 mm Outer null Effective mass 11 g Maximum distortion 0,63% between null-points Geometry Baerwald / Löfgren „A“...
  • Page 26 Notes...
