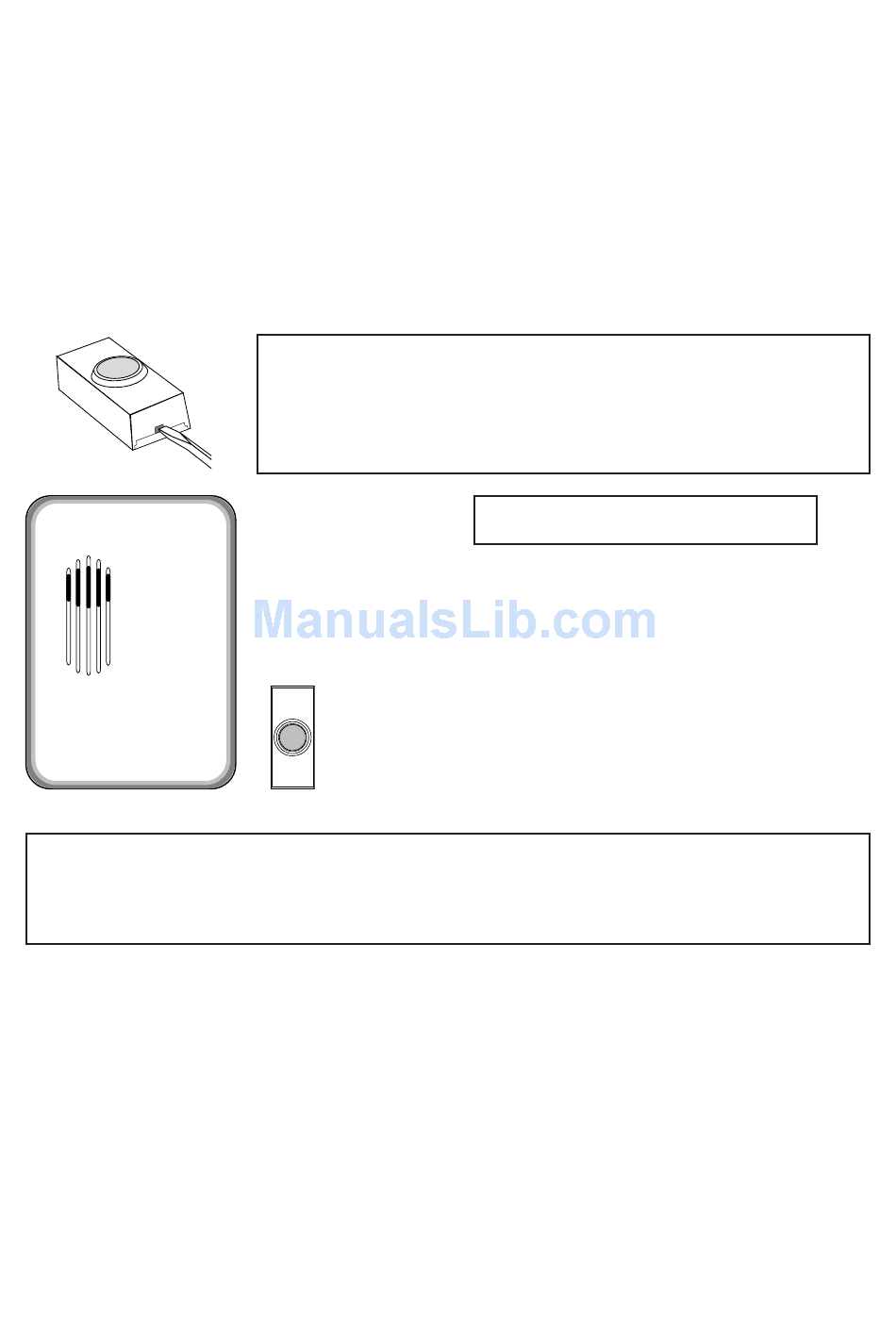

Wireless Plug-In Chime
This package includes (Style of push button and chime may vary from illustra-
tion):
• Wireless plug-in chime
• Wireless push button w/ battery (Specific models include 2)
• Hardware pack
3.
Test range. Temporarily position push button where you want it mounted.
Press push button to verify chime and push button work properly. If chime
does not sound, see Troubleshooting.
© 2007 HeathCo LLC
1.
Install alkaline type A23 12 volt push button
battery. Remove back of case by pushing in tab on
bottom with a small screwdriver. Make sure battery
is oriented properly (see page 3).
To reduce the risk of electrical shock, this
equipment has a polarized plug (one blade
is wider than the other). This plug will fit in
a polarized outlet only one way. If the plug
does not fit fully in the outlet, reverse the
plug. If it still does not fit, contact a qualified
electrician to install the proper outlet. Do
not change the plug in any way.
2.
Plug in wireless chime.
595-5684-08
Advertisement
Summary of Contents for Heath 595-5684-08
- Page 1 If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not change the plug in any way. Plug in wireless chime. 595-5684-08...
- Page 2 To mount with screws, remove back of case by pushing in tab on bottom with a small screwdriver. Attach back of case to door jamb or wall. Snap front of push button on. When attaching push button using double sided tape, make sure the surface of the door jamb or wall is clean.
- Page 3 Chime: Add a jumper to location 8. Note: All models have both front and back door tune capabilities. We recommend the back door use the Ding tune and the front door use the Ding-Dong tune (or Westminster tune, available on selected chimes). Models that include two push buttons will come factory set for front and back doors.
-
Page 4: Troubleshooting
(2) this device must accept any interference received, including interference that may cause undesired operation. The user is cautioned that changes or modifications not expressly approved by the party responsible for regulatory compliance could void the user’s authority to operate the equipment. Troubleshooting Technical Service 595-5684-08... - Page 5 Please keep your dated sales receipt, it is required for all warranty requests. HeathCo LLC reserves the right to discontinue and to change specifications at any time without notice without incurring any obligation to incorporate new features in previously sold products. 595-5684-08...
- Page 6 Si el mismo no entra completamente en el tomacorriente, invierta el enchufe. Si aún no encaja completamente, póngase en contacto con un electrista competente para qua éste instale el tomacorriente correcto. No cambie el enchufe de modo alguno. 595-5684-08 595-5684-08 S...
- Page 7 Nota: Para que funcione este sistema, las posiciones de la 1 a la 7 de los puentes deben ser iguales tanto en el pulsador como en la campana. 595-5684-08 Instale el pulsador. Use ya sean tornillos o cinta adhesiva por ambas caras para instalar el pulsador.
- Page 8 Nota: Algunos modelos podrían re- querir el uso de pinzas especiales para retirar y colocar los puentes. * Las Calibracio- nes de Código del 1-7 Deben Coincidir Tanto en el Pulsador Como en el Timbre Programación del tono 595-5684-08...
-
Page 9: Análisis De Averías
Se advierte al usuario que cambios o modificaciones no aprobadas expresa- mente por la parte responsable de cumplir con los reglamentos podría invalidar la autoridad del usuario para el uso de este equipo. 595-5684-08 Servicio Técnico... - Page 10 HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es- pecificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna obligación de tener que incorporar nuevas características en los productos vendidos anteriormente. -10- 595-5684-08...
- Page 11 être insérée à fond dans la prise, inversez-la. Si elle ne convient toujours pas, demandez à un électricien compétent d'installer une prise appropriée Ne changez pas la fiche pour quelle que raison que ce soit. -11- 595-5684-08 F...
- Page 12 à la fois et de vérifier si le système fonctionne correctement. Remarque : Les cavaliers des positions 1 à 7 doivent être exactement les mêmes, pour le bouton-poussoir et le carillon, pour que ce système puisse fonctionner correctement. Montez l’unité de bouton-poussoir. Réglage du code -12- 595-5684-08...
- Page 13 Arrière du carillon Réglage de la mélodie (Non utilisé sur tous les modèles) 595-5684-08 Réglage de la mélodie Remplacement de la pile de l’unité de bouton-poussoir Installez une pile alcaline de 12V A23. Prenez soin d’orienter les piles correctement.
-
Page 14: Service Technique
Avis à l’utilisateur : Les changements ou modifications, qui n’ont pas été explicitement approuvés par l’organisme chargé d’assurer la conformité aux règlements, pourraient invalider le droit de l’utilisateur à faire fonctionner cet appareil. Dépannage Service Technique -14- 595-5684-08... - Page 15 HeathCo LLC se réserve le droit de mettre fin à la production de ses produits ou d’en modifier les spécifications à tout moment, et elle n’est pas tenue d’incorporer les nouvelles caractéristiques de ses produits aux produits vendus antérieurement. 595-5684-08 -15-...
- Page 16 IT IS REquIRED FOR ALL WARRANTY REquESTS. POR FAVOR GuARDE Su RECIBO DE VENTA FECHADO; SE LO REquIERE PARA CuALquIER SOLICITuD DE GARANTÍA. VEuILLEz CONSERVER LE REçu PORTANT LA DATE D'ACHAT; VOuS EN AuREz BESOIN POuR TOuTES VOS DEMANDES LIÉES à LA GARANTIE. -16- 595-5684-08...
