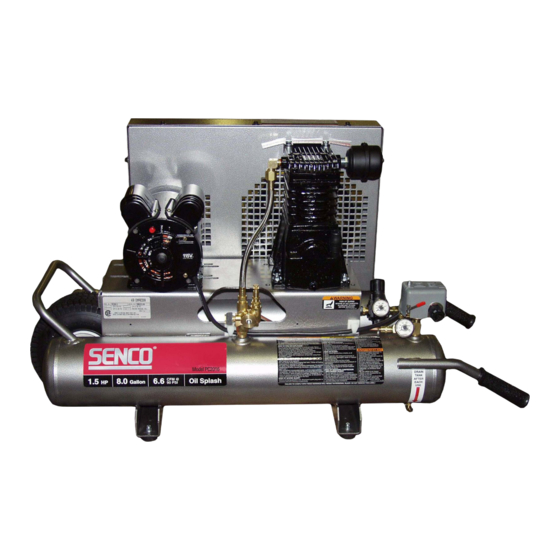

PC2016 Electric Air Compressor
OPERATING INSTRUCTIONS
Document #MTM010 Issued Date: 07/10/03
© 2003 by SENCO Products, Inc.
Warnings for the safe use of this air compressor are included in this manual.
®
Senco
Electric Air Compressor Manual 2003
1
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Senco PC2016
Summary of Contents for Senco PC2016
-
Page 1: Operating Instructions

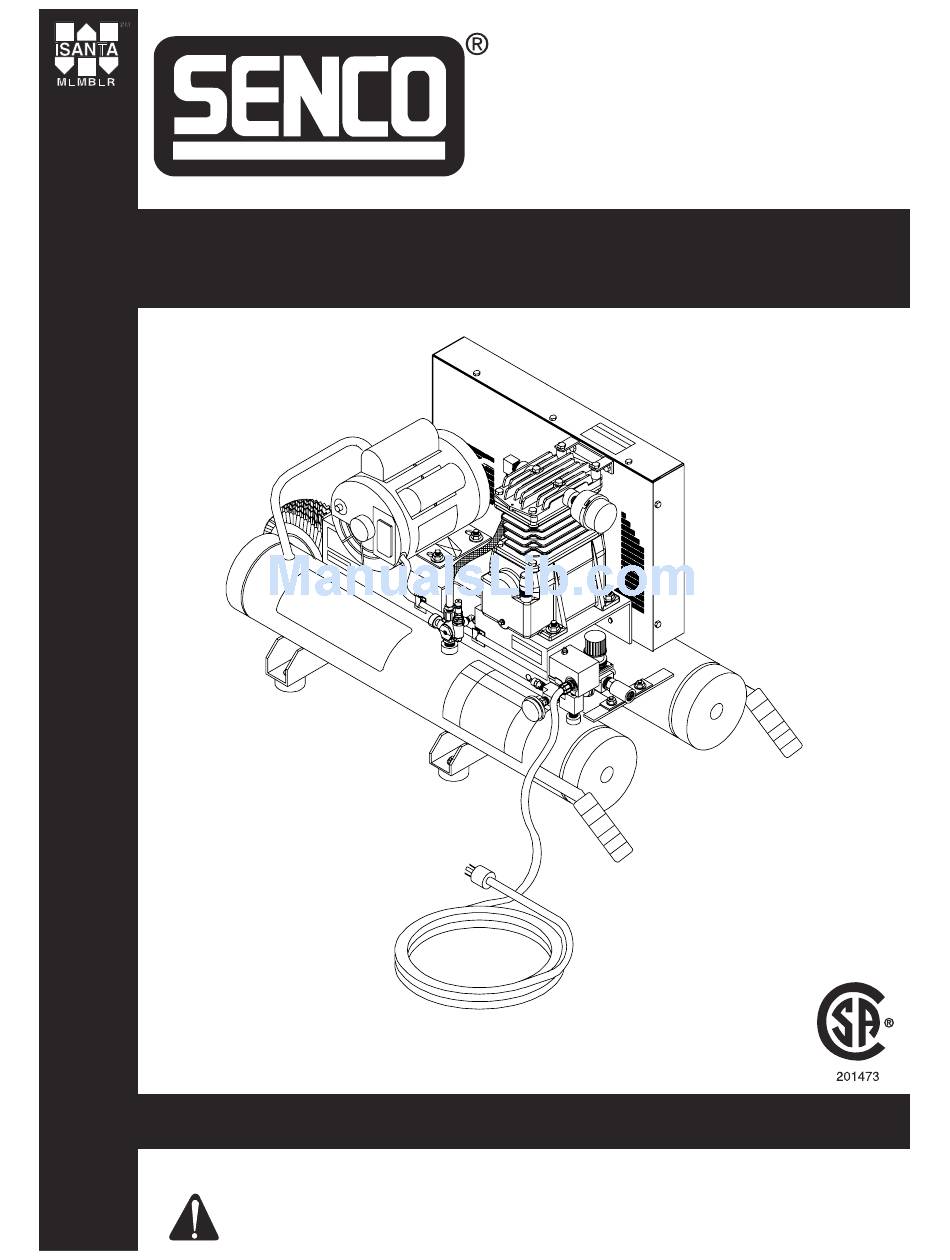

Quesitons? Comments? call SENCO's toll-free Action-line: 1-800-543-4596 or e-mail: toolprof@senco.com PC2016 Electric Air Compressor OPERATING INSTRUCTIONS Document #MTM010 Issued Date: 07/10/03 © 2003 by SENCO Products, Inc. Warnings for the safe use of this air compressor are included in this manual. -
Page 2: Table Of Contents
INITIAL SET-UP ..............10 LOCATION ................10 ELECTRICAL ..............10 OPERATION ................11 PRE-START CHECKLIST ........... 11 START-UP ................11 SHUTDOWN ............... 11 MAINTENANCE ................ 11 TROUBLESHOOTING ............12-14 SPECIFICATIONS ..............15 WARRANTY ................16 ® Senco Electric Air Compressor Manual 2003... -
Page 3: Introduction
Be sure that all damaged parts are replaced and any mechanical problems are corrected prior to the operation of the air compressor. SERIAL NUMBER_________________________________ If you have Quesitons or Comments call SENCO's toll-free Action-line: 1-800-543-4596 or, e-mail: toolprof@senco.com Please have the following information available for all service calls:... -
Page 4: Safety Warnings
Allow air compressor to cool down. Never assume the air compressor is safe to work on just because it is not operating. It could restart at any time! ® Senco Electric Air Compressor Manual 2003... -
Page 5: Explosion Or Fire
If air tank develops a leak, replace the air tank immediately. Never repair, weld or make modifications to the air tank or its attachments. Use only genuine Senco ® repair parts for your air compressor. Never make adjustments to the factory set pressures. -
Page 6: Breathing
Do not move the air compressor while air tank is under pressure. Do not attempt to move the air compressor by pulling on the hose. ® Senco Electric Air Compressor Manual 2003... -
Page 7: Moving Parts
10°. Ensure the oil level is above the minimum notch and below the maximum notch on the dipstick. If low, add Senco ® part number PC0344 compressor pump oil. Always operate the air compressor in a stable, secure position to prevent air compressor from falling. -
Page 8: Features Drawing
PC2016 ELECTRIC AIR COMPRESSOR FEATURES ® Senco Electric Air Compressor Manual 2003... -
Page 9: Features Review
PC2016 FEATURES REVIEW PILOT VALVE: When the adjust- MOTOR/PRESSURE SWITCH: ing knob is turned completely This switch is used to start or stop clockwise to the fully closed po- the air compressor. Moving the sition, the air compressor oper- switch to the "Auto" (On) position ates in the Start/Stop Option. -
Page 10: Preparation
The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. 1. Senco ® DOES NOT RECOMMEND THE USE OF EXTENSION CORDS as this can create power loss and overheating of the motor. -
Page 11: Operation
Check safety relief valve Change pump oil * Replace air filter *The pump oil must be changed after the first 50 hours of operation and every 200 hours or 3 months, whichever comes first. ® Senco Electric Air Compressor Manual 2003... -
Page 12: Troubleshooting
Bleed the line by moving the switch to the "Off" not unloaded pump head pressure. position. Pilot valve's check valve stuck open. Remove and clean or replace. Defective motor, motor capacitor or motor/pressure Contact Senco Customer Service @ 800-543-4596 switch. SYMPTOM Noisy operation. PROBABLE CAUSE REMEDY Loose motor pulley or pump flywheel. - Page 13 Air tank must be replaced. Do not attempt to repair air Defective or rusted air tank. tank! SYMPTOM Air blowing from inlet filter. PROBABLE CAUSE REMEDY Damaged inlet (reed) valve. Contact Senco Customer Service @ 800-543-4596. ® Senco Electric Air Compressor Manual 2003...
- Page 14 Air compressor on unlevel surface. Do not incline the air compressor more than 10° in any direction while running. Crankcase overfilled with oil. Drain oil. Refill to proper level with Senco PC0344 oil. Clean. Plugged oil dipstick vent. Repair. Oil leaks.
-
Page 15: Specifications
" 5 " 5 " 5 " 5 " 9 " 2 ® Senco Electric Air Compressor Manual 2003... -
Page 16: Warranty
Authorized Warranty Service Center, with purchase receipt or other positive proof that the part or compressor is within the warranty period. Senco warrants all parts (except those listed below) of your Senco air compressor to be free from defects in materials and workmanship during the following periods: 1. - Page 17 Questions? Commentaires? appel gratuit de SENCO au 1-800-543-4596 ou courriel à toolprof@senco.com Compresseur d’aire électrique PC2016 NOTICE TECHNIQUE D’UTILISATION Document #MTM010 Issued Date: 07/10/03 © 2003 by SENCO Products, Inc. Des mises en garde pour une utilisation en toute sécurité de ce compresseur sont incluses dans ce manual.
- Page 18 Points de contrôle avant démarrage ............27 INSTRUCTIONS D'UTILISATION ............27 Mise en marche ..................27 Mise à l'arrêt ..................27 INSTRUCTIONS D'ENTRETIEN ............... 27 DEPANNAGE ................... 28-30 SPÉCIFICATIONS ................... 31 BON DE GARANTIE ................32 ® Senco Manuel Compresseur d'air portable 2003...
-
Page 19: Introduction
Assurez-vous que toutes les pièces endommagées sont remplacees et les problémes mécaniques et électriques corrigés avant l'utilisation de l'appareil. Si vous avez besoin d'assistance, entrez en contact avec votre service clientèle @ SENCO's toll-free Action-line: 1-800- 543-4596 ou par courrier électronique:... -
Page 20: Importantes Consignes De Securite
à l'arrêt. Il pourrait se remettre en marche à tout moment! Tout travail doit s'effectuer dans un endroit propre, sec et plat. ® Senco Manuel Compresseur d'air portable 2003... -
Page 21: Risque D'explosion Ou D'incendie
Ne jamais faire de réparations, de soudures ou de modifications au réservoir d'air ou à ses accessoires. N'utiliser que les pièces détachées ® de votre concessionnaire Senco pour réparer votre compresseur. Ne jamais modifier les pressions établies en usine. Des blessures graves peuvent Ne jamais excéder la valeur... -
Page 22: Risque De Problémes Respiratoires
à grande vitesse par le jet d'air comprimé. Ne jamais deplacer le compresseur lorsque le réservoir d'air est sous pression. N'essayer pas de deplacer l'appareil en tirant sur le tuyau. ® Senco Manuel Compresseur d'air portable 2003... -
Page 23: Risque Provenant De Pièces Mobiles
Ne faire fonctionner le compresseur que lorqu'il est en position stable et ferme afin d'éviter la chute de l'appareil. Veuillez lire toutes les instructions d'entretien contenues dans ce manuel. !GARDER CES INSTRUCTIONS! ® Senco Manuel Compresseur d'air portable 2003... -
Page 24: Caractéristiques Du Compresseur
PC2016 CARACTÉRISTIQUES DU COMPRESSEUR ® Senco Manuel Compresseur d'air portable 2003... -
Page 25: Explication Des Composants Du Compresseur
PC2016 IMAGE DETAILLEE ET EXPLICATION DES COMPOSANTS DU COMPRESSEUR INTERRUPTEUR MOTEUR/ VALVE PILOTE: Quand le bouton PRESSION: Cet interrupteur est ajusteur est tourné complétement utilisé pour démarrer ou arrêter le dans le sens des aiguilles d'une compresseur. Mettre cet interrupteur... -
Page 26: Instructions De Preparation
INSTALLATION INITIALE: 1. Lire les consignes de sécurité avant d'installer le compresseur. 2. S'assurer que le niveau d'huile dans la pompe du compresseur est suffisant. Si il est bas, ajouter de l'huile non- ® détersive Senco part number PC0344. EMPLACEMENT: ATTENTION Pour éviter d'abîmer le compresseur, ne pas l'incliner transversalement ou longitudinalement... -
Page 27: Points De Contrôle Avant Démarrage
Remplacer le filtre à air *L'huile de pompe doit être changée aprés les premières 50 heures d'opération et toutes les 200 heures ou 3 mois, selon la limite qui est atteinte en premier. ® Senco Manuel Compresseur d'air portable 2003... -
Page 28: Depannage
Enlever la tête du cylindre et l'inspecter. Nettoyer ou remplacer le siège de la soupape. Panne des paliers, pistons ou ensemble de bielle. ARRETER LE COMPRESSEUR! Contacter votre service clientèl Senco @ 800-543-4596. ® Senco Manuel Compresseur d'air portable 2003... - Page 29 Le réservoir d’air doit être remplacé. N’essayez pas Réservoir défectueux ou rouillé d’air. de réparer le réservoir d’air! SYMPTOME Soufflement d'air provenant du filtre d'admission d'air. CAUSE PROBABLE REMEDE Soupape (reed) d'admission défectueuse. Contacter votre service clientè Senco @ 800-543-4596. ® Senco Manuel Compresseur d'air portable 2003...
- Page 30 Resserrer les boulons de pompe à un serrage de couple comme indiqué dans le manuel des pièces de rechange, ou remplacer les joints. Segments usés ou cylindre rayé. Contacter votre Senco service de clientèle @ 800-543- 4596. SYMPTOME L'huile a un aspect laiteux.
-
Page 31: Spécifications
é é é a ’ é t é a ’ é t é t a ’ v i t à é r r é à é é ® Senco Manuel Compresseur d'air portable 2003... -
Page 32: Bon De Garantie
Cela sera gratuit une fois que les pièces seront bien reconnues défectueuses pour les matériaux ou la main d’œuvre par le service de dépannage sous garantie agréé Senco, avec les exceptions et exclusions décrites ci- dessous. Toute pièce de remplacement fournie portera une garantie propre pour la durée de période de garantie encore applicable de la pièce qu’elle remplace. - Page 33 Consultas? Comentarios? Ilame sin cargo a la línea de asistencia de SENCO: 1-800-543-4596 ó envíe a toolprof@senco.com Compresor de aire eléctrico PC2016 Instruccione de Operación Document #MTM010 Issued Date: 07/10/03 © 2003 by SENCO Products, Inc. En este manual se incluyen avisos para el uso seguro de este compresor.
- Page 34 CONTROLES ANTES DEL ARRANQUE ..........42 INSTRUCCIONES DE OPERACIÓN ............. 43 OPERACIÓN ..................43 APAGAMIENTO .................. 43 MANTENIMIENTO ................43 LOCALIZACIÓN Y CORRECCIÓN DE FALLAS ....... 44-46 ESPECIFICACIONES ................47 DECLARACIÓN DE GARANTÍA ............48 ® Senco Manual Eléctrico Del Compresor De Aire 2003...
-
Page 35: Introduccion
El contenido de este manual está basado en la información actualizada disponible al momento de la publicación. SENCO se reserva el derecho de efectuar cambios en precio, color, materiales, equipo, especificaciones o modelos en cualquier momento sin previo aviso. -
Page 36: Advertencias Importantes De Seguridad
Esperar hasta que el compresor de aire esté frio. No suponga jamás que el compresor de aire no representa un peligro sólo porque no está funcionando. Podría arrancar en cualquier momento! ® Senco Manual Eléctrico Del Compresor De Aire 2003... -
Page 37: Riesgo De Explosión De Incendio
No usar jamás un compresor de aire para inflar objetos pequeños o que requieren poca presión como los juguetes. ® Senco Manual Eléctrico Del Compresor De Aire 2003... -
Page 38: Riesgoa A La Respiración
No debe moverse el compresor de aire cuando el depósito de aire está bajo presión. No intentar mover el compresor de aire tirando del tubo. ® Senco Manual Eléctrico Del Compresor De Aire 2003... -
Page 39: Riesgo De Partes En Movimiento
El compresor de aire debe funcionar en una posición estable y segura para prevenir que caiga. Atenerse a las instrucciones de mantenimiento descritas en este manual. ¡GUARDE ESTAS INSTRUCCIONES! ® Senco Manual Eléctrico Del Compresor De Aire 2003... -
Page 40: Características Eléctricas Del Compresor De Aire
PC2016 CARACTERÍSTICAS ELÉCTRICAS DEL COMPRESOR DE AIRE ® Senco Manual Eléctrico Del Compresor De Aire 2003... -
Page 41: Revisión De Las Características
PC2016 REVISIÓN DE LAS CARACTERÍSTICAS VÁLVULA PILOTA: Cuando la pe- INTERRUPTOR DE MOTOR/ rilla ajustado sea girado en el sentido PRESIÓN: Este interruptor es agujas reloj para empezar o parar el compresor completamente al posición cerrado de aire. Moviendo interruptor al en todo, el compresor de aire posición de "AUTO"... -
Page 42: Instrucciones De Preparación
PREPARACIÓN: 1. Lea las advertencias de seguridad antes de preparar el compresor del aire. ® 2. Asegurar el nivel del aceite en el compresor de aire es adecuado. Si bajo, agregar Senco # PC0344 aceite de la bomba del compresor. -
Page 43: Instrucciones De Operación
Sustituir el filtro del aire *El aceite de la bomba debe cambiarse después de 50 horas de trabajo y cada 200 horas o 3 meses, según la condición que ocurra antes. ® Senco Manual Eléctrico Del Compresor De Aire 2003... -
Page 44: Localización Y Corrección De Fallas
La válvula de válvula a inspeccionar está abierto y no Remove y limpie o reemplace puede cerrar El motor, el condensador motor, el interruptor motor/ Llame al servicio al cliente Senco @ 800-543-4596 presión o la válvula de retención no funciona correctamente SÍNTOMA Funcionamiento ruidoso. - Page 45 El tanque del aire debe ser substituido. ¡No procure reparar el tanque del aire! SÍNTOMA Aire soplando de filtro de toma de aire. CAUSA (S) POSIBLE (S) SOLUCIÓN Averidao de válvula de entrada (lengügeta). Sustituir ® Senco Manual Eléctrico Del Compresor De Aire 2003...
- Page 46 No inclinar el compresor de aire a un ángulo superior a Compresor de aire sobre superficie no nivelada 10° en ninguna dirección mientras esté en marcha Viscocidad incorrecto Elimina el aceite. Llene al nivel correcto con Senco PC0344 aceite sin detergente Ventilación de la varilla indicadora de nivel aceite Limpiar atascada Pérdidas de aceite...
-
Page 47: Especificaciones
ó i i t c ó i i t c ó i ó i á ó i á o t l o í o t l ® Senco Manual Eléctrico Del Compresor De Aire 2003... -
Page 48: Declaración De Garantía
Senco, con la boleta de compra u otro comprobante válido de que la pieza o el compresor está dentro del período de garantía. - Page 49 PC2016 1.5 H.P. ELECTRIC AIR COMPRESSOR Parts Reference Guide MTM010 Issued Date: 07/10/03 2003 by SENCO Products, Inc. Cincinnati,OH 45244- USA Questions? Comments? call SENCO’s toll-free Action-line: 1-800-543-4596 or e-mail: Toolprof@senco.com ® Senco Electric Air Compressor Manual 2003...
- Page 50 PC2016 ELECTRIC AIR COMPRESSOR Parts Reference Guide ® Senco Electric Air Compressor Manual 2003...
- Page 51 ® Senco Electric Air Compressor Manual 2003...
- Page 52 SENCO PC2016 1.5 H.P. ELECTRIC AIR COMPRESSOR REPLACEMENT PARTS LIST Part No. Description 020118 MOTOR 280002 WASHER 030215 PUMP 280003S WASHER 070151 GRIPS 280008 WASHER 090037 BUSHING 280022 WASHER 090045 CORD RELIEF 280023 WASHER 100099 SHEAVE 281009 WASHER 100115 FLYWHEEL...
