- Page 1 MXB-280 · MXB-2125 · MXB-2200 · MXB-2250 MXB-480 · MXB-4100 · MXB-4125 · MXB-4175 Bedienungsanleitung Owners Manual...
-
Page 2: Table Of Contents
Wir freuen uns, dass Sie ein Gerät aus der Crunch BLACKMAXX Baureihe ausgewählt haben. Bevor Sie die Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch. Optimaler Einbau und korrekter Anschluss wird hervorragende Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg garantieren. -
Page 3: Installationshinweise, Einbau Des Verstärkers, Elektrischer Anschluss
Installationshinweise Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges. -
Page 4: 2-Kanal Verstärker Funktionen Und Bedienelemente
2-Kanal Verstärker Funktionen und Bedienelemente MXB-280/MXB-2125/MXB-2200/MXB-2250 Filter - Schalter High-/Lowpass - Regler Selektiert die gewünschte Betriebsart des Kanalpaars: Highpass (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Position High: Trennfrequenz ist stufenlos von 60Hz bis 1200Hz Hochpass (Frequenz wird nach unten begrenzt, einstellbar (1.2kHz) regelbar. -
Page 5: 4-Kanal Verstärker Funktionen Und Bedienelemente
4-Kanal Verstärker Funktionen und Bedienelemente MXB-480/MXB-4100/MXB-4125/MXB-4175 Output - Cinchausgänge High-/Lowpass - Regler Highpass (Hochpass) - regelt die Begrenzung des Vollbereichs-Cinchausgänge für die Ansteuerung weiterer Verstärker. Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 60Hz bis 1200Hz (1.2kHz) regelbar. nput - Cincheingänge Zur Ansteuerung mittels Cinchkabel mit dem Lowpass (Tiefpass) - regelt die Begrenzung des... -
Page 6: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
2-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-280/MXB-2125/MXB-2200/MXB-2250 2-Kanal Stereo Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE LEVEL INPUT) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den Hochpegel-Eingang (HI INPUT) ansteuern. -
Page 7: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
2-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-280/MXB-2125/MXB-2200/MXB-2250 1-Kanal Mono/Subwoofer gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE LEVEL INPUT) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den Hochpegel-Eingang (HI INPUT) ansteuern. -
Page 8: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-480/MXB-4100/MXB-4125/MXB-4175 4-Kanal mit Front-/Hecksystem Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2 / CH3&CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über die Hochpegel-Eingänge (HI INPUT) ansteuern. -
Page 9: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-480/MXB-4100/MXB-4125/MXB-4175 2-Kanal Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den Hochpegel- Eingang (HI INPUT/ CH1&CH2) ansteuern. -
Page 10: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-480/MXB-4100/MXB-4125/MXB-4175 3-Kanal Frontsystem mit Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2 / CH3&CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über die Hochpegel-Eingänge (HI INPUT) ansteuern. -
Page 11: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-480/MXB-4100/MXB-4125/MXB-4175 3-Kanal Frontsystem mit Mono/Subwoofer Subwoofer 4 - 8 Ohm Hochpegel Eingang Grau: Linker LS + Braun: Linker LS - Sc h w a rz : Ma sse Weiss: Rechter LS + Grün: Rechter LS - Cinchleitungen vom Steuergerät mit Cincheingang... -
Page 12: 4-Kanal Stereo Front/Hecksystem Mit 2-Kanal Mono/Subwoofer
4-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-480/MXB-4100/MXB-4125/MXB-4175 4-Kanal Front-/Hecksystem mit 2-Kanal/Mono Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2 / CH3&CH4) des 4-Kanal Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über die Hochpegel-Eingänge (HI INPUT) ansteuern. - Page 13 4-Kanal Verstärker Lautsprecher und Cinchanschluss MXB-480/MXB-4100/MXB-4125/MXB-4175 4-Kanal Front-/Hecksystem mit 2-Kanal/Mono Subwoofer 2-Kanal Verstärker Cinchleitung von 4-Kanal Verstärker(OUTPUT) mit Cincheingang (LINE LEVEL INPUT) verbinden. Subwoofer 4 - 8 Ohm 4-Kanal Verstärker Hochpegel Eingang Grau: Linker LS + Braun: Linker LS - Heck-Lautsprecher 2 - 8 Ohm Sc h w a rz : Ma sse Weiss: Rechter LS +...
-
Page 14: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1. -
Page 15: Technische Daten
Technische Daten * technische Änderungen vorbehalten... - Page 16 Congratulations on your purchase of a CRUNCH BLACKMAXX Amplifier. These quality audio products are designed and engineered to afford you years of uncompromised musical service. CRUNCH has utilized the latest electronic technologies in order to deliver a superb listening experience.
-
Page 17: General Installation Notes, Installation Of The Amplifier, Electrical Connection
General Installation Notes The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. -
Page 18: Channel Amplifier - Features

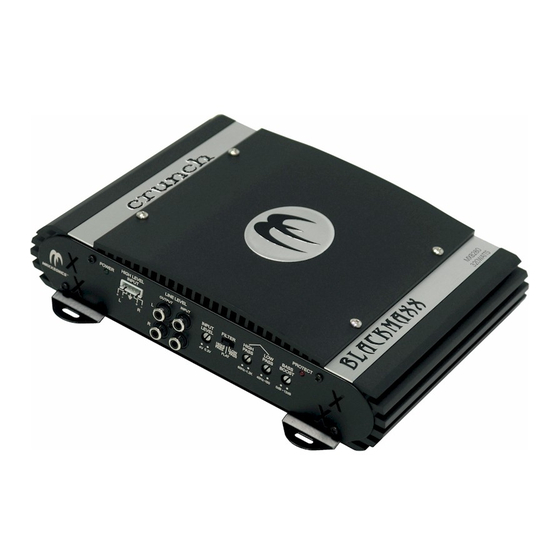

2 Channel Amplifier - Features MXB-280/MXB-2125/MXB-2200/MXB-2250 FILTER - SWITCH This switch will route the output of the full range (FLAT), HIGH-/LOWPASS - ADJUST or a low pass (LOW PASS), or the output of the high pass HIGH PASS - The built in high pass filter is fully (HIGH PASS) filter to the internal power amplifier variable from 60Hz to 1200Hz (1.2KHz), with a rolloff of 12dB/octave... -
Page 19: Channel Amplifier - Features
4 Channel Amplifier - Features MXB-480/MXB-4100/MXB-4125/MXB-4175 HIGH-/LOWPASS - ADJUST HIGH PASS - The built in high pass filter is fully variable from 60Hz to 1200Hz (1.2KHz), with a rolloff of 12dB/octave INPUT LOW PASS - The built in low pass filter is fully Accepts line level (RCA) inputs from 0.2 to 4 variable from 40Hz to 150Hz, with a rolloff of Volts... -
Page 20: Channel Amplifier - Applications
2 Channel Amplifier - Applications MXB-280/MXB-2125/MXB-2200/MXB-2250 One 2 Channel Amplifier in Stereo Mode Interconnect cable checklist: • Connect the LINE LEVEL INPUT of the amplifier to the head unit line output with good quality RCA to RCA cables. • Connect the speakers with the terminal block (SPEAKERS/ + L - and + R -) of the amplifier. -
Page 21: Channel Amplifier - Applications
2 Channel Amplifier - Applications MXB-280/MXB-2125/MXB-2200/MXB-2250 One 2 Channel Amplifier in Mono/Subwoofer Mode Interconnect cable checklist: • Connect the LINE LEVEL INPUT of the amplifier to the head unit line output with good quality RCA to RCA cables. • Connect the speakers with the terminal block (SPEAKERS/ + BRIDGED -) of the amplifier. -
Page 22: Channel Amplifier - Applications
4 Channel Amplifier - Applications MXB-480/MXB-4100/MXB-4125/MXB-4175 One 4 Channel Amplifier with Front-/Rear Speakers Interconnect cable checklist: • Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1&2 / CH3&4 of the amplifier. • Connect the Front-/Rear Speakers with the terminal blocks (SPEAKERS / + CH1 -, + CH2 -, + CH3 -, and + CH4 -) of the amplifier. -
Page 23: Channel Amplifier - Applications
4 Channel Amplifier - Applications MXB-480/MXB-4100/MXB-4125/MXB-4175 One 4 Channel Amplifier in Mono/Subwoofer Mode with two Subwoofers Interconnect cable checklist: • Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1&2 of the amplifier. •... -
Page 24: Channel Amplifier - Applications
4 Channel Amplifier - Applications MXB-480/MXB-4100/MXB-4125/MXB-4175 One 4 Channel Amplifier in 3 Channel Mode with Stereo Front Speakers and Mono/Subwoofer Interconnect cable checklist: • Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1&2 / CH3&4 of the amplifier. -
Page 25: Channel Amplifier - Applications
4 Channel Amplifier - Applications MXB-480/MXB-4100/MXB-4125/MXB-4175 One 4 Channel Amplifier in 3 Channel Mode with Stereo Front Speakers and Mono/Subwoofer Subwoofer 4 - 8 Ohms HI INPUT Gray: Left Speaker + Brown: Left Speaker - B l a c k : G r o u n d White: Right Speaker + Green: Right Speaker -... -
Page 26: One 4 Channel Amplifier In Stereo Mode (Front-/Rear Speakers) With
4 Channel Amplifier - Applications MXB-480/MXB-4100/MXB-4125/MXB-4175 One 4 Channel Amplifier in Stereo Mode (Front-/Rear- Speakers) with One 2 Channel Amplifier in Mono/Subwoofer Mode (Bass Amplifier) Interconnect cable checklist: •Connect the INPUT of the 4 Channel Amplifier to the head unit line outputs with good quality RCA to RCA cables. - Page 27 4 Channel Amplifier - Applications MXB-480/MXB-4100/MXB-4125/MXB-4175 One 4 Channel Amplifier in Stereo Mode (Front-/Rear- Speakers) with One 2 Channel Amplifier in Mono/Subwoofer Mode (Bass Amplifier) Bass Amplifier Connect OUTPUT of 4 Channel Amplifier with LINE LEVEL INPUT of Subwoofer 4 - 8 Ohms Bass Amplifier.
-
Page 28: Specifications
Specifications * All specifications subject to change without notice REV 1.0...
