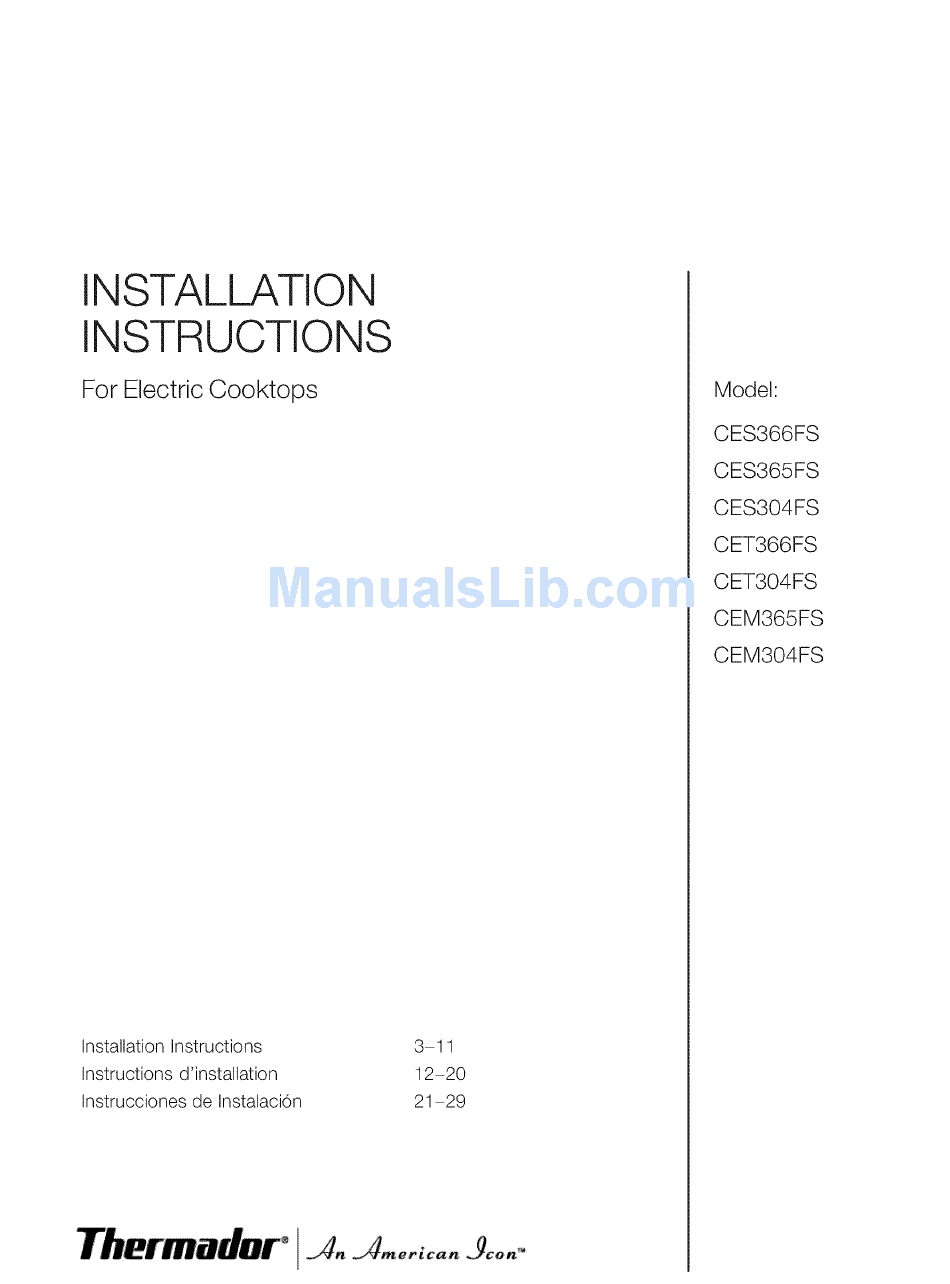

- Page 1 INSTALLATION INSTRUCTIONS Model: For Electric Cooktops CES366FS CES365FS CES304FS CET366FS CET304FS CEM365FS CEM304FS Installation Instructions Instructions d'installation 12-20 Instrucciones de Instalacion 21 29 dDlr ° AnAmevlcanlcon,,°...
-
Page 3: Safety Instructions
Important Safety Instructions READ AND SAVE THESE INSTRUCTIONS SAVE THESE INSTRUCTIONS FOR THE LOCAL ELECTRICAL INSPECTOR'S USE. Important LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE AFTER INSTALLATION IS COMPLETE. WARNING: If the information in this manual is not followed exactly, fire or shock my result causing property damage or personal injury. -
Page 4: Before You Begin
Before you begin Tools and parts needed _, Phillips head screwdriver _, Pencil _, Drill with 1A"bit _, Jigsaw _, Tape measure Note: Additional materials may be necessary for installation in solid surface countertops. Contact the countertop manufacturer. Parts included... - Page 5 Preparation Countertop requirements WARNING: materials, install at least 2" (51 mm) from both sidewalls and the rear wall. To reduce the risk of ignition of surrounding combustible Note The countertop must be level and horizontal. The stability of the countertop must still be guaranteed after the cutout has been made.
- Page 6 36" Model: CES366FS CES365FS CET366FS CEM365FS Qt/4" (6 ram) min. 2" (51mm) min. 2 1/4" (57mm) 19 7/8 - 20" 3/4 - 34 7/8" (505 - 508mm (883 - 886mm) Cabinet requirements The distance from the top of the cooktop to the bottom of cabinets above can be reduced to 24"...
-
Page 7: Installation
installation procedure WARNING: Use protective gloves while installing the cooktop. Turn cooktop upside down and fix the sealing tape on the edge of the cooktop. Sealing tape... - Page 8 The cooktop should be secured to the countertop using the clamps provided. Secure cooktop countertop Prior to inserting cooktop into cutout, attach clamps to the corresponding slots. Place cooktop into cutout.
- Page 9 Insert clamping screws into the bracket and secure cooktop to countertop. Use a wood block to protect fragile countertop materials. A minumum clearance of 1/8"(3mm) is required between the unit and any oven installed beneath it. min. 1/8" (3mm)
- Page 10 CES304FS 40 Amp 30 Amp CEM365FS 40 Amp 40 Amp CET366FS 50 Amp 40 Amp CES366FS 50 Amp 40 Amp CES365FS 50 Amp 40 Amp Electrical connection Lock circuit breaker to prevent power from being turned on accidently. AUTION: Before installing, switch off the circuit breaker in the fuse box.
-
Page 11: Test The Installation
Connect the cooktop lead wires to the junction box supply wires in proper phase: black (L1) to black red (L2) to red blank copper wire to ground Test the installation the OFF position. AUTION: Before turning on power supply, make sure all controls are in Remove everything from the cooktop surface including stickers. -
Page 12: Instructions Importantes
Instructions de sOcurit6 importantes LISEZ ET GARDEZ CES INSTRUCTIONS CONSERVER CES INSTRUCTIONS POUR L'INSPECTEUR EN ELECTRICITE Important LOCAL. LAISSER CES INSTRUCTIONS AVEC L'APPAREIL APRES AVOIR TERMINE L'INSTALLATION. AVERTISSEMENT: Si I'information de ce guide n'est pas suivie exactement, il peut en resulter un incendie ou un choc electrique causant des dommages a la propriete, des blessures ou la mort. -
Page 13: Avant De Commencer
Remarque: Nous recommandons fortement I'installation d'un systeme de ventilation avec cet appareil. Avant de commencer Outils et pi6ces ,,, Tournevis a lame Philips n6cessaires ,_, Crayon ,_, Perceuse avec meche 1/4 pc (6,35 mm) ,,, Scie sauteuse ,,, Ruban a mesurer Remarque: Des materiaux supplementaires peuvent _tre necessaires pour installer les plans de travail a surface solide. - Page 14 Pr6paration Exigences pour le plan de travail combustibles adjacents, I'installation doit laisser un degagement d'au moins VERTISSEMENT: Pour reduire le risque d'inflammation des materiaux 2 po (51 mm) entre la table de cuisson et les murs lateraux et arriere. Remarque Le plan de travail doit _tre de niveau et horizontal.
- Page 15 Modeles & 36 po " CES366FS CES365FS CET366FS CEM365FS _t/4" (6 ram) min. 2" (51mm) min. 2 1/4" (57mm) 19 7/8 - 20" 3/4 - 34 7/8" (505 - 508mm (883 - 886mm) Exigences pour les placards Le degagement du haut de la table de cuisson au bas des armoires situees...
- Page 16 Proc6dure d'installation de la table de cuisson. VERTISSEMENT: Mettre des gants de protection pendant I'installation Mettre la table de cuisson a I'envers et fixer le ruban d'etanch6it6 au bord de celle-ci. Ruban d'6tanch6ite...
-
Page 17: Fixer Fermement La Table De Cuisson Au Plan De Travail
Fixer fermement la table Fixer la table de cuisson au plan de travail de fagon securitaire a I'aide des attaches foumies. de cuisson au plan de travail Avant d'inserer la table de cuisson dans la cavite du plan de travail, fixer les attaches dans les fentes corres 3ondantes. - Page 18 Inserer les vis de fixation sur les attaches et fixer la table de cuisson sur le plan de travail. Utiliser un bloc en bois pour proteger le materiau fragile du plan de travail. Un degagement minimum de 1/8po (3mm) est requis entre I'el6ment et un four installe dessous.
- Page 19 40 Am seres 30 Amperes CEM365FS 40 Am seres 40 Amperes CET366FS 50 Am seres 40 Amperes CES366FS 50 Am seres 40 Amperes CES365 FS 50 Am seres 40 Amperes Connexions electriques boTtier de disjoncteurs. Verrouiller le disjoncteur pour eviter toute mise en...
-
Page 20: Verification De I'installation
Brancher les ills conducteurs de la table de cuisson aux ills d'alimentation de la bo_te de jonction en respectant la phase, comme suit : noir (L1) sur noir rouge (L2) sur rouge file en cuivre nu sur mise a la terre Verification les contrOles sont en position OFF. -
Page 21: Instrucciones Importantes
Instrucciones de seguridad importantes LEA Y GUARDE ESTAS INSTRUCCIONES CONSERVE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR DE Importante ELECTRICIDAD LOCAL. DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMESTICO CUANDO HAYA FINALIZADO LA INSTALACION. AVlSO: Si no sigue la informacion de este manual exactamente, se puede ocasionar un incendio o una descarga electrica que puede causar da_os materiales o lesiones personales. -
Page 22: Antes De Empezar
No instale refrigeradores, lavavajillas, homos sin sistemas de ventilacion ni lavadoras que puedan caber debajo de la placa. Advertencia: Recomendamos categoricamente la instalacion de un sistema de ventilaci6n con este electrodomestico. Antes de empezar _, Destornillador con cabeza Phillips Herramientas y piezas necesarias _, Lapiz... - Page 23 Preparaci6n Requisitos de la superficie de trabajo circundantes, instale la superficie de trabajo con una distancia de, al menos, VlSO: Para reducir el riesgo de ignici0n de materiales combustibles 2" (51 mm) de ambas paredes laterales y de la pared posterior. Nota La superficie de trabajo debe ser horizontal y estar nivelada.
- Page 24 36" Modelo: CES366FS CES365FS CET366FS CEM365FS _t/4" (6 ram) min. 2" (51mm) min. 2 1/4" (57mm) 19 7/8 - 20" 3/4 - 34 7/8" (505 - 508mm (883 - 886mm) Requisitos de gabinetes La distancia desde la parte superior de la placa hasta la parte inferior de los gabinetes que se encuentran arriba se puede reducir a 24"...
- Page 25 Procedimiento de instalaci6n AVlSO: Use guantes de proteccion al instalar la placa. Cinta selladora De vuelta la placa y fije la cinta selladora sobre el borde de la placa.
-
Page 26: Asegure La Placa A La Superficie De Trabajo
La placa debe asegurarse a la superficie de trabajo con las abrazaderas provistas. Asegure la placa a la superficie de trabajo Antes de introducir la placa en el hueco, coloque las abrazaderas en las ranuras correspondientes. Coloque la placa en el hueco. - Page 27 Introduzca los tornillos de sujecion en el soporte y asegure la placa a la superficie de trabajo. Utilice un bloque de madera para proteger los materiales fragiles de la superficie de trabajo. Se requiere un minimo de espacio libre de _/8"(3mm) entre la unidad y cualquier homo instalado debajo de esta.
- Page 28 CES304FS 40 Am 30 Amp CEM365FS 40 Am 40 Amp CET366FS 50 Am 40 Amp CES366FS 50 Am 40 Amp CES365 FS 50 Am 40 Amp Conexion electrica fusibles. Trabe el disyuntor para impedir que se encienda accidentalmente la _ENCION: Antes de la instalacion, apague el disyuntor de la caja de alimentacion electrica.
-
Page 29: Pruebe La Instalaci6N
Conecte los cables conectores de la placa a los cables de alimentacion electrica de la caja de empalme en la fase correcta: negro (L1) con negro rojo (L2) con rojo alambre de cobre desnudo con conexion a tierra Pruebe la instalaci6n ATTENCION: asegurese de que todos los controles esten en la posicion OFF (Apagado). - Page 32 _Of ° An Am evlcan Icon° 5551 McFadden Ave., Huntington Beach, CA 92649.1-800-735-4328 *www.thermador.com 9000 293 136 .T180689 (£c) BSH Home Appliances Corporation 2006...
