Summary of Contents for Daxten Voyager 60

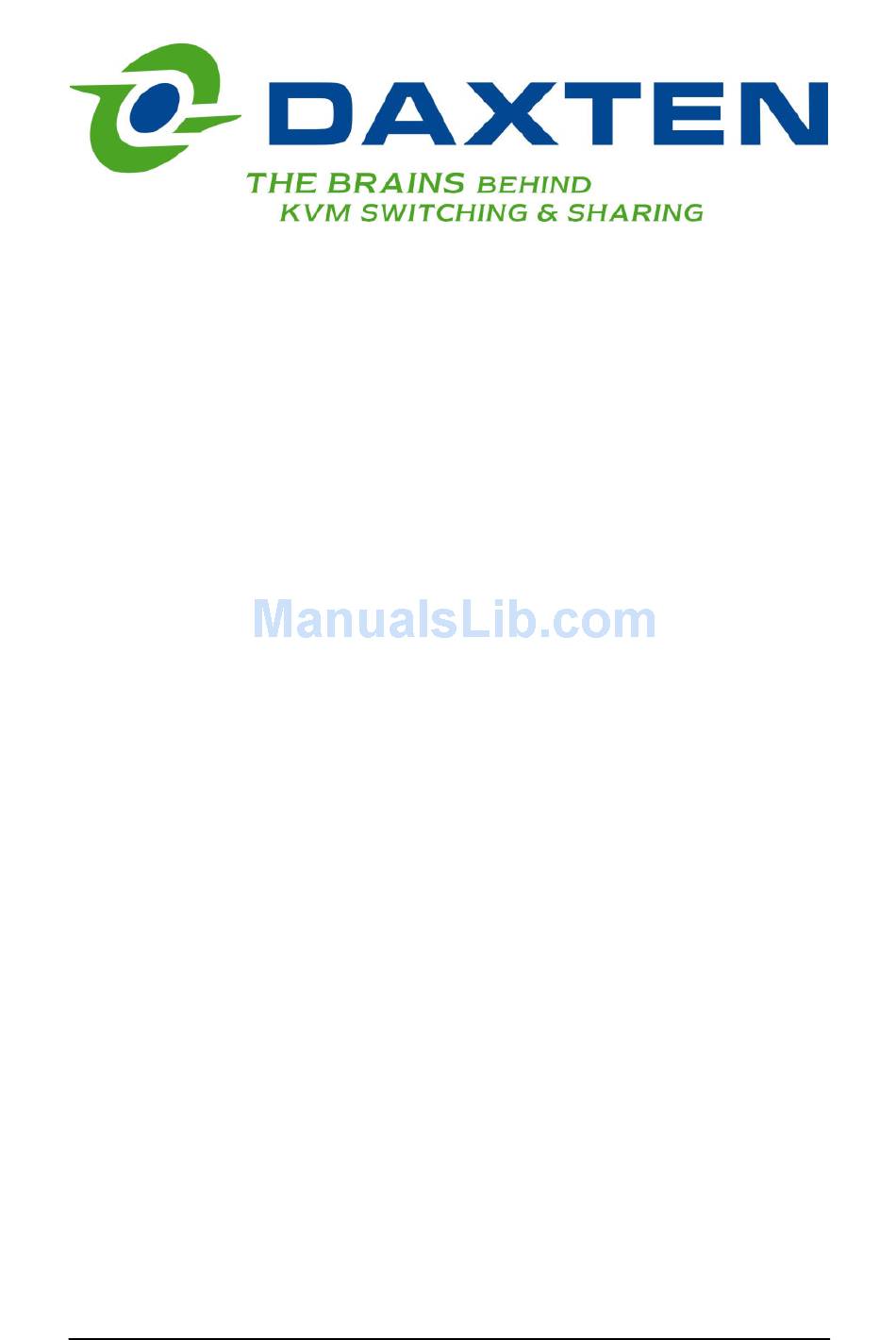

- Page 1 Voyager 60 Voyager 125H Voyager 300 Keyboard, Video & Mouse Extender Tastatur, Monitor, Maus Extender Installation and Operation Manual Installations- und Benutzerhandbuch...
- Page 2 Daxten or an authorised dealer. Should this product fail to be in good working order at any time during this two year warranty period, Daxten will, at its option, repair or replace the Unit as set forth below. Repair parts and replacement units will be either reconditioned or new. All replaced parts become the property of Daxten.
- Page 3 INTRODUCTION Thank you for choosing the Voyager 60 / Voyager 125H / Voyager 300 Designed for ‘Plug & Play’ operation, your new Voyager will allow you to remotely position your Keyboard, Video Display and PS/2 Mouse away from your PC’s System unit.
-
Page 4: Getting Started
User Manual Use only the power transformer supplied with this product. Note—The Voyager 60 uses a 5vdc PSU on both local and remote (optional on local), the Voyager 125H/300 uses a 9vdc PSU on the remote and 5vdc on the local... -
Page 5: Quick Setup System Guide
Monitor 9 –12V DC Keyboard Mouse Remote Power Supply Figure 1 Connecting the Voyager 60 RJ45 5V DC Keyboard/Mouse Voyager 60 Remote Unit All three gain controls should be set identically. Rotating the gain controls will adjust the brightness of the different colours individually. - Page 6 Some PC’s do not supply enough power from the keyboard connector; this necessitates the use of a 5vdc mains adapter on the local unit. The Voyager 60 is equipped with a DC jack for this purpose; this jack is normally not used, since most PC-s supply enough power through the keyboard connector.
- Page 7 Gain Voyager 300 Remote Unit < / < / 9V DC MOUSE KEYBOARD VGA Output RJ45 Position B Default Position A Cable Length Cable Length Cable Length 200 – 300m/650 – 1000ft 100 – 200m/300 – 650ft 0 – 100m/0 – 300ft All three dip switch sets must be set to the same position.
-
Page 8: Operation
2 seconds, console switching may occur. All versions of the Voyager 125H/300 offer a Private Mode whereby the remote console can be locked, preventing access from the other console. The Voyager 60 does not have this feature. The commands work only from the local unit. -
Page 9: Utp / Stp Connection Cable Wiring
UTP / STP Connection Cable Wiring The Local-Remote interconnection cable is terminated in RJ45 connectors and should be wired according to the EIA/TIA 568 (Scheme B preferred) industry standard. Wire Colour Wire Pair White/Orange Orange/White White/Green Blue/White White/Blue Green/White White/Brown Brown/White The Voyager has been tested with all major makes of CAT 5 cable including BICC- VERO, Mohawk, and AT&T. -
Page 10: Keyboard And Mouse
c) Try a different model of mouse. d) Power cycle the remote unit. The system does not detect a PS/2 mouse, or the application cannot find the mouse. a) Wrong cable plugged in, keyboard and mouse cables reversed on Local Unit. b) Cable is loose, re-seat mouse cable between Local Unit and CPU. -
Page 11: General Questions
Video Picture is black and white not colour a) You system requires a monitor ID code to boot into the correct video mode. Please contact technical support on details to correct this. Windows or Windows NT will only boot into a low-resolution graphics mode. a) The problem could be Monitor ID. -
Page 12: Service Information
Support Department of Daxten. Technical support If you cannot determine the nature of a problem, please call Daxten and ask for Technical Support. If possible call from a phone located near the unit we may be able to solve your problem directly over the phone. If we cannot solve your problem, and determine that the fault is in the unit, we will issue a Return Material Authorisation (RMA) number that must appear on the outside of all returned products. -
Page 13: Appendix A. General Specifications
Voyager 60 Local & Remote Units: 125 x 95 x 45mm (4.92 x 3.74 x 1.77 in.) Weight Voyager 60 – 1.25Kg (2.76lbs) Voyager 300 – 1.75 Kg (3.86lbs) Input Power Local Unit: from PC or optional 5V DC 1A PSU Remote Unit: 9V DC regulated, 1.3A... - Page 14 Weiteren beschrieben instandsetzen oder umtauschen. Zu reparierende Teile oder auszutauschende Komponenten werden entweder instandgesetzt oder durch neue ersetzt. Sämtliche ersetzten Teile oder Komponenten gehen in das Eigentum von Daxten über. Die Gewährleistung erstreckt sich nicht auf den gewöhnlichen Reparaturservice, d.h. wenn der Schaden am Gerät oder einzelnen Komponenten bzw.
-
Page 15: Bedienung
EINFÜHRUNG Vielen Dank, daß Sie sich für den Voyager 60 / Voyager 125H oder Voyager 300 entschieden haben. Entworfen für eine ‘Plug & Play’-Handhabung, erlaubt Ihnen der neue Voyager die Bedienung Ihrer PC-Systemeinheit durch Tastatur, Monitor und PS/2-Maus aus bis zu 300 Metern Entfernung. - Page 16 Hinweis: Falsch angeschlossene Kabel verschlechtern die Bildqualität dramatisch und können unter Umständen die Voyager zerstören. Der Voyager ist für eine Kabellänge bis zu 60 (Voyager 60), 125 (Voyager 125H) oder 300 (Voyager 300) Metern ausgelegt. Bei dieser Distanz sollte die Bildschirmauflösung von 1024 x 768 @ 75Hz und 1600 x 1280 (Voyager 125H) akzeptabel sein.
-
Page 17: Schnelle Inbetriebnahme
Monitor 9 –12V DC Tastatur Maus Remote Netz Kabel Abbildung 1: Verkabelung des Voyager 60 RJ45 5V DC Tastatur/Maus Voyager 60 Remote Einheit Die drei Drehregler sollten identisch eingestellt sein. Durch das Drehen an den Reglern können Sie die Helligkeit der Farben definieren. -
Page 18: Installation
Einige PC’s verfügen jedoch nicht über eine ausreichende Strom- versorgung über die Tastaturschnittstelle. In diesem Fall benötigen Sie einen 5 V-DC Netzadapter an der Lokalkomponente. Der Voyager 60 ist mit einer DC Buchse ausgestattet. Diese Buchse wird normalerweise nicht benötigt, da die meisten PC’s über eine ausreichende Stromversorgung von der Tastaturverbindung verfügen. - Page 19 Der Voyager 300 kompensiert die Kabellänge über die DIP-Switches an der Unterseite, Videoverstärkung, -abgleich, Helligkeit über Drehregler an der Frontseite des Gerätes Wie die DIP Switches gesetzt werden, zeigt folgendes Schema: Gain Voyager 300 Remote Einheit < / < / 9V DC MAUS TASTATUR...
-
Page 20: Betrieb
Skew Compensation reguliert Laufzeitunterschiede zwischen den Daten- und Taktsignalen, die durch ungleiche Kabellängen beim Cat5/Cat6 Kabel (twisted pair) hervorgerufen werden können. Geräte zur Skew Compensation erhalten Sie bei Daxten oder Ihrem Händler. Hinweis : Aus naheliegenden Gründen ist der Videoabgleich niemals ganz exakt - deshalb kann das Fernbild nie so scharf sein wie das Original. - Page 21 Monitor aktiv. Dieser Modus kann folgendermaßen aktiviert werden: Der Voyager 125H/300 bietet einen Privatmodus. Die Befehle werden an der Lokalkomponente eingegeben. Der Voyager 60 verfügt nicht über diesen Modus. Modus1: Tastatur, Monitor und Maus an der Fernkomponente werden blockiert. Hierzu drücken Sie gleichzeitig <CTRL><ALT><F10>...
-
Page 22: Fehlerbehebung
FEHLERBEHEBUNG Tastatur Der PC fährt korrekt und ohne Fehlermeldung hoch, aber die entfernte Tastatur arbeitet trotzdem nicht. 1. Das Kabel ist locker, stecken Sie das Tastaturkabel erneut ein. 2. Sie verwenden das falsche Kabel, möglicherweise sind Tastatur- und Mauskabel vertauscht. 3. - Page 23 Tastatur & Maus Weder die Tastatur noch die Maus arbeiten korrekt. 1. Drücken Sie <CTRL><ALT><F12> an der Remoteeinheit für ein Reset von Tastatur und Maus. 2. Führen Sie ein Reset am PC und der Remote-Einheit durch. 3. Prüfen Sie die Stromzufuhr an der Remote-Einheit. 4.
- Page 24 Kabellänge brauchbare Ergebnisse liefert. Es mag möglich sein, bei der Standard-VGA Auflösung (640x480) die Entfernung auf 500 Meter auszudehnen (nur Voyager 300 UTP™). Wir garantieren jedoch nicht, daß dies unter allen Umständen funktioniert. Können Voyager-Geräte hintereinandergeschaltet werden um einen Betrieb über mehr als 300 Metern einzurichten? Eine Kaskadierung der Voyager ist nicht möglich.
-
Page 25: Instandhaltung Und Reparatur
Kundendienst von Daxten an. Technischer Kundendienst Falls Sie sich über die Natur eines Problems nicht im klaren sind, setzen Sie sich mit Daxten in Verbindung und fragen nach technischer Unterstützung. Wenn es möglich ist rufen Sie von einem Telefon aus an, das möglichst nahe am Gerät steht, und wir können Ihr Problem... - Page 26 210 x 100 x 45 mm (8.27 x 3.94 x 1.77 in.) Voyager 60 Lokale & Fernkomponente: 125 x 95 x 45mm (4.92 x 3.74 x 1.77 in.) Gewicht Voyager 60 – 1.25Kg (2.76lbs) Voyager 300 – 1.75 Kg (3.86lbs) Stromversorgung Lokalkomponente: vom PC oder optional 5V DC 1A PSU Remote Unit: 9V DC regulated, 1.3A...
- Page 27 Unit 5 Distribution Centre 1579 Lexington Road 4 Harp Business Centre Shannon Free Zone Green Oaks, IL 60048 Apsley Way Shannon, Co. Clare London NW2 7LW Ireland United Kingdom info.ie@daxten.com info.us@daxten.com info.uk@daxten.com www.daxten.ie www.daxten.us www.daxten.co.uk Tel: +353 (0) 61 23 4000...
