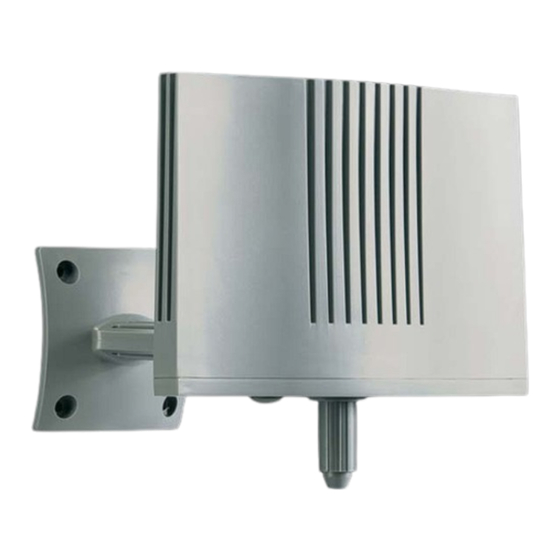

Summary of Contents for Univers by FTE U3500

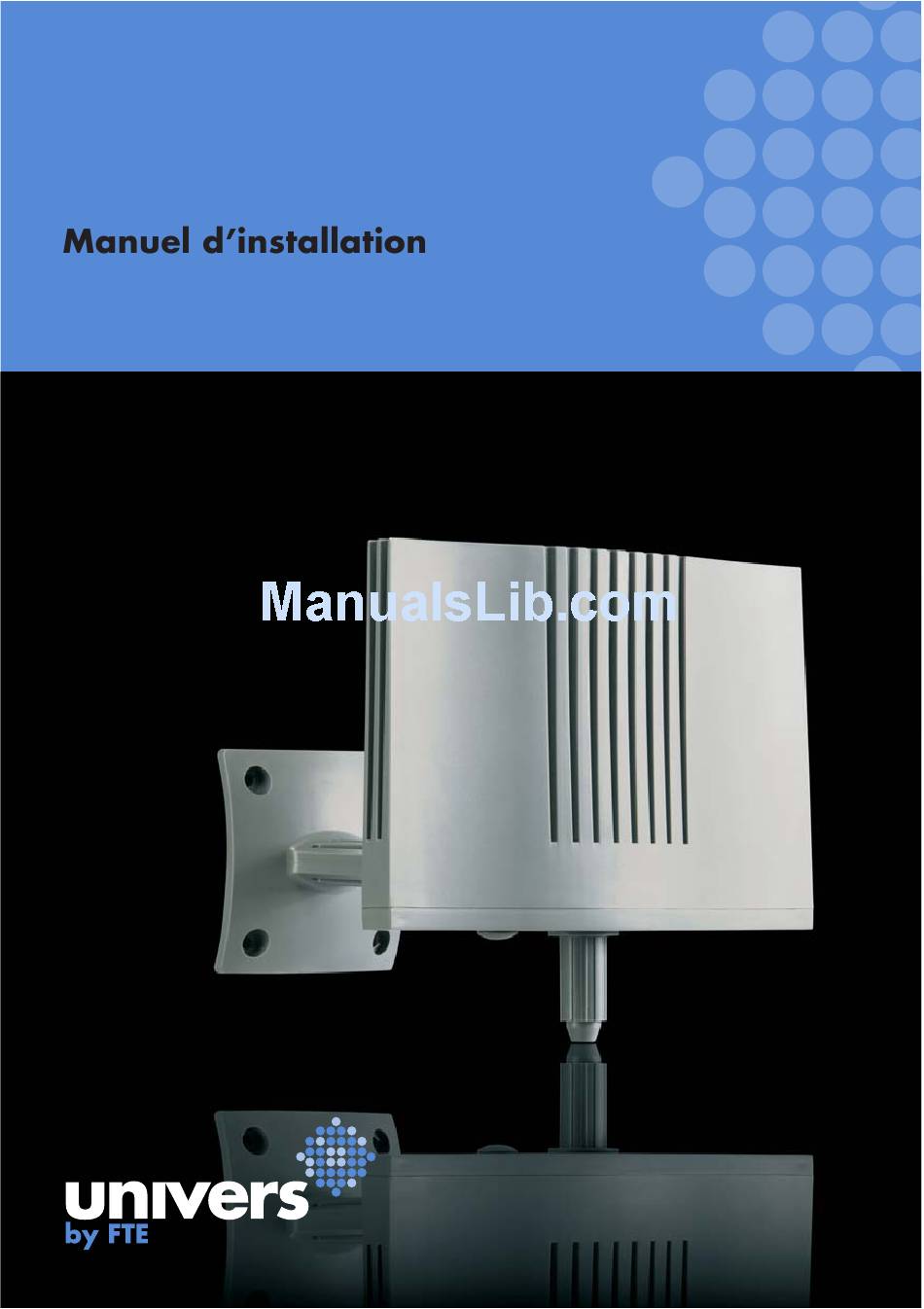

- Page 1 U3500 Manual de instalación Installation guide Manuale di installazione Installationsanleitung...
- Page 3 U3500 Español...
-
Page 5: Table Of Contents
INDICE Índice..............Medidas de seguridad..........Contenido............. Instalación de la antena.......... Alimentación de la antena........Solución de problemas........... Especificaciones técnicas........ - Page 6 MEDIAS DE SEGURIDAD Lea con atención este manual antes de instalar su antena. La antena U3500 funciona con una alimentación de 5 V a través del cable coaxial. Nunca sobrepase esta tensión de alimentación. Nunca manipule las conexiones con las manos mojadas.
-
Page 7: Contenido
CONTENIDO ANTENA SOPORTE DE ANTENA ELEMENTOS DE FIJACIÓN MANUAL PROTECTOR DEL CONECTOR... -
Page 8: Instalación De La Antena
- Polarización Horizontal: Para recibir señales en polarización horizontal. Instalación horizontal La antena U3500 queda situada horizontalmente, con el soporte colocado de forma horizontal - Polarización Vertical Para recibir señales en polarización vertical. - Page 9 INSTALACIÓN DE LA ANTENA 2º Montaje de la antena Coloque el soporte para antena en la ubicación que halla elegido e instalelo mediante los elementos que se le proporcionan (tacos, tornillos y bridas) Acto seguido coloque la antena sobre el soporte; ajustelo, mediante el tornillo y llave allen que se le proporciona, pero dejando movilidad horizontal ( o vertical, según sea el caso) a la misma.
-
Page 10: Alimentación De La Antena
ALIMENTACIÓN DE LA ANTENA CONEXIÓN A RECEPTOR TDT CON TELEALIMENTACIÓN – SERIE U4150 / U5000 Deberá conectar un cable coaxial mediante el conector F roscado a la antena. El otro extremo del cable coaxial deberá ir conectado directamente al receptor U4150 / U5000 (imagen 2). Imagen 3 Imagen 2 Deberá... - Page 11 ALIMENTACIÓN DE LA ANTENA Se deberá seleccionar la opción “Activar 5VCC”como Encendido cuando se quiera alimentar 5V a través del cable coaxial en el conec- tor de entrada del receptor. Para más dudas sobre como configurar la alimentación de 5V a tra- vés del cable coaxial, por favor consulte el manual de instalación de su receptor.
- Page 12 ALIMENTACIÓN DE LA ANTENA CONEXIÓN A RECEPTOR TDT MEDIANTE ALIMENTA- CIÓN EXTERNA En caso de disponer otros receptores TDT, si estos disponen de ali- mentación de 5V, deberá de conectar la antena directamente a su receptor. En el caso de que el receptor digital no fuera capaz de alimentar 5V. a través del cable coaxial necesitará...
-
Page 13: Solución De Problemas
SOLUCIÓN DE PROBLEMAS dedor habitual. En caso de fallo en el funcionamiento, verifique los siguientes puntos antes de seguir leyendo..que la instalación se ha llevado a cabo en concordancia con las instrucciones de este manual y que las conexiones estén bien hechas. -
Page 14: Especificaciones Técnicas
Alimentación + 5V / 35 mA Tipo de instalación Exterior Dimensiones (mm) 135x210x60 “WE , UNIVERS BY FTE, DECLARE THAT THE PRODUCT: U3500 IS IN CONFORMITY WITH FOLLOWING DIRECTIVES LVD 73/23/EEC EMC 89/336/EEC AS LAST AMENDED BY 93/68/EEC” SI DESEA UNA COPIA DE LA DECLARACIÓN... - Page 15 U3500 English...
- Page 17 INDEX Index..............Safety rules............Contents..............Installation of the antenna........Antenna supply............Troubleshooting............11 Technical features........... 12...
-
Page 18: Safety Rules
SAFETY RULES Please, read the manual carefully before installing the antenna. Antenna U3500 works fed at 5 VDC through coaxial cable. Do not exceed this feeding voltage. Never manipulate the connections with wet hands. Deactivate 5 VDC feeding before manipulating the connections. -
Page 19: Contents
CONTENTS ANTENNA BRACKET FOR ANTENNA FIXING ELEMENTS MANUAL CONNECTOR’S PROTECTOR... -
Page 20: Installation Of The Antenna
Depending on the polarization of the channels received in your zone, antenna will have to be installed: - Horizontal polarization: To be able to receive signals in horizontal polarization. Antenna U3500 is located horizontally, with the bracket placed Horizontal installation horizontally . - Vertical polarization: To be able to receive signals in vertical polarization. - Page 21 INSTALLATION OF THE ANTENNA 2º ASSEMBLY OF THE ANTENNA Place the bracket for antenna at the chosen place and fix it using the provided elements (wedges, screws and bridles). Then, proceed to place the antenna on the bracket; adjust and fix it using the screw and hexagonal provided key.
-
Page 22: Antenna Supply
CONNECTION TO DVB-T RECEIVER WITH 5VDC ANTENNA SUPPLY – SERIES U4150/ U5000 You must connect a coaxial cable with F connector to U3500 antenna. The other end of the coaxial cable will be directly connected to the series U4150/ U5000 receiver (image 2). - Page 23 To get further information about feeding 5VDC through coaxial cable, please look up the receiver’s user manual. CONFIGURATION OF THE RECEIVER (SERIES U5000): To configure 5VDC feeding through coaxial cable to U3500 Image 5 antenna, please follow next steps: Access to “Antenna Power” option, inside “Installation” menu.
- Page 24 ANTENNA SUPPLY CONNECTION TO DVB-T RECEIVER USING AN EXTERNAL POWER SUPPLY In case of installing U3500 antenna with other DVB-T receivers with 5VDC power supply, antenna will have to be directly connected to the receiver. In case DVB-T receiver is not able to feed 5VDC through coaxial cable, a current injector with a 5VDC power supply must be added to your installation (for instance IC 5 + PS 5/ 100).
-
Page 25: Troubleshooting
There is not digital signal in the television set or DVB-T receiver a) Verify DVB-T zone coverage. b) If you are in a correct DVB-t coverage zone, verify that U3500 antenna is correctly fed. In case of being connected to a digital television set or a receiver... -
Page 26: Technical Features
Feeding + 5V / 35 mA Type of installation Outdoor Dimensions (mm) 135x210x60 “WE , UNIVERS BY FTE, DECLARE THAT THE PRODUCT: U3500 IS IN CONFORMITY WITH FOLLOWING DIRECTIVES LVD 73/23/EEC EMC 89/336/EEC AS LAST AMENDED BY 93/68/EEC” IF YOU WISH A COPY OF THE CONFORMITY DECLARATION, PLEASE CONTACT TO THE COMPANY. - Page 27 U3500 Français...
- Page 29 INDEX Index..............Mesures de sécurité..........Contenu.............. Installation de l'antenne........Connexion à un adaptateur TNT......... Réponse aux problèmes fréquents......11 Spécifications techniques........12...
- Page 30 MESURES DE SÉCURITÉ Merci de lire attentivement ce manuel avant d’installer votre antenne. L’antenne U3500 fonctionne avec une alimentation de 5V au travers du câble coaxial. Ne dépassez jamais cette tension d’alimentation. Ne manipulez jamais les connecteurs avec les mains humides.
- Page 31 CONTENU ANTENNE SUPPORT D’ANTENNE ELÉMENTS DE FIXATION: MANUEL PROTECTION POUR LE CONNECTEUR...
- Page 32 Pour recevoir les signaux en polarisation horizontale. L’antenne U3500 est installée “horizontalement”, et le support est placé de manière “horizontale” (voir la photo). - Polarisation Verticale: Pour recevoir les signaux en polarisation verticale. L’antenne U3500 est installée “verticalement”, et le support est placé de manière “verticale”.
- Page 33 INSTALLATION DE L’ANTENNE 2º MONTAGE DE L’ANTENNE Placez le support de l’antenne à l’endroit choisi et fixez le à l’aide des éléments fournis (chevilles, vis et brides). Ensuite placez l’antenne sur le support; fixez la au support à l’aide de la vis et de la clé...
- Page 34 CONNEXION À UN ADAPTATEUR TNT CONNEXION À UN ADAPTATEUR TNT AVEC TÉLÉALI- MENTATION - SÉRIE U4150 / U5000 Branchez un câble coaxial sur l’antenne à l’aide d’un connecteur F vissé. L’autre extrémité du câble sera connectée directement à l’adaptateur U4150/U5000 (Image 2). Image 3 Image 2 Configurez le récepteur pour qu’il fournisse une tension...
- Page 35 CONNEXION À UN ADAPTATEUR TNT Vous devez régler l’option «Réglage d’antenne» sur En marche pour pouvoir fournir le 5V à travers le câble coaxial relié au connecteur d’entrée de l’adaptateur. En cas de doutes concernant l’activation de l’alimentation 5V, merci de consulter le manuel de votre adaptateur.
- Page 36 CONNEXION À UN ADAPTATEUR TNT CONNEXION À UN ADAPTATEUR TNT AVEC UNE ALI- MENTATION EXTERNE SI vous disposez d’un autre adaptateur TNT, et si celui-ci peut fournir une alimentation de 5V, vous devrez relier directement l’antenne à cet adaptateur. Si votre adaptateur numérique ne peut pas fournir d’alimentation 5V. à...
- Page 37 RÉPONSE AUX PROBLÈMES FRÉQUENTS En cas de non fonctionnement, vérifiez en premier lieu les points suivants: ..l’installation a été fait jusqu’au bout en suivant les instruc- tions de ce manuel, et les connexions sont bien faites..vous vous trouvez dans une zone couverte par un signal suffisamment fort.
- Page 38 Alimentation + 5V / 35 mA Type d’installation Extérieure Dimensions (mm) 135x210x60 “WE , UNIVERS BY FTE, DECLARE THAT THE PRODUCT: U3500 IS IN CONFORMITY WITH FOLLOWING DIRECTIVES LVD 73/23/EEC EMC 89/336/EEC AS LAST AMENDED BY 93/68/EEC” IF YOU WISH A COPY OF THE CONFORMITY DECLARATION, PLEASE CONTACT TO THE COMPANY.
- Page 39 U3500 Italiano...
- Page 41 INDICE Indice..............Misure di sicurezza........... Contenuto.............. Installazione dell’antenna.......... Alimentazione dell’antenna........Risoluzione dei problemi........... 11 Caratteristiche tecniche...........
-
Page 42: Misure Di Sicurezza
MISURE DI SICUREZZA Leggere cattentamente questo mauale prima di insta- llare l’antenna L’antenna U3500 funziona con una alimentazione di 5 V che attraversa il cavo coaxial. La tensione non deve mai superare tale valore. Non manipolare le connessioni con le mani bagnate. -
Page 43: Contenuto
CONTENUTO ANTENNA SUPPORTO PER L’ANTENNA ELEMENTT PER IL FISSAGGIO MANUALE PROTEZIONE DEL CONNTTORE... -
Page 44: Installazione Dell'antenna
L’antenna deve essere installata secondo al polarizzazione del seg- nale trasmesso dal ripetitore. - Polarizzazione Orizzontale: Per ricevere il segnale in polarizzazione orizzontale. L’ antenna U3500 può essere posizionata in orizzontale con il relati- vo supporto fornito a corredo Installazione orizzontale - Polarizzazione Verticale: Per ricevere il segnale in polarizzazione orizzontale. - Page 45 INSTALLAZIONE DELL’ ANTENNA 2º MONTAGGIO DELL’ ANTENNA Mettere il supporto dell’antenna nella postazione scelta e installatelo con gli elementi forniti a corredo (viti, griglie e ganci). Successivamente mettete l'antenna sul supporto; fissatelo con la vite e la chiave fornite, lasciando la possibilità di muoverla in orizzon- tale (o verticale, secondo è...
-
Page 46: Alimentazione Dell'antenna
ALIMENTAZIONE DELL’ANTENNA CELLEGAMENTI AL RECEVITORE DTT CON TELEALI- MENTAZIONE – SERIE U4150 / U5000 Collegare un cavo coassiale tramite il connettore F infilato all'antenna. L'altra estremità del cavo coassiale dovrà direttamente essere collegata al ricevitore U4150 / U5000 (Figura 2). Figura 3 Figura 2 I ricevitori della serie U4150 / U5000 hanno al possibilità... - Page 47 ALIMENTAZIONE DELL’ANTENNA I cambiamenti verranno memorizzati uscendo da questo frammento. Per far ciò premere il tasto menù sul telecomando. Selezionare l’opzione “Alimentazione antenna” come Acceso quando si vorrà fornire 5V attraverso il cavo coassiale nel connettore d’ingresso del ricevitore. Per ulteriori dettagli su come fornire l'alimentazione di 5V attraverso il cavo coassiale, consultare il manuale d'installazione del Vostro ricevitore.
- Page 48 ALIMENTAZIONE DELL’ANTENNA CONNESSIONE AL RICEVITORE DTT MEDIANTE ALI- MENTAZIONE ESTERNA Nel caso disponete di un altro ricevitore DTT, se questo è provvisto d'alimentazione di 5V, si dovrà direttamente collegare l'antenna al Suo ricevitore. Nel caso in cui il ricevitore DTT non è provvisto di alimentazione a 5V si dovrà...
-
Page 49: Risoluzione Dei Problemi
RISOLUZIONE DEI PROBLEMI In caso di problemi nel funzionamento, verificate i punti seguenti prima di continuare a leggere..che l’installazione è stata condotta a termine seguendo le istruzioni di questo manuale e che i collegamenti siano ben fatti..che la zona sia coperta da un seganle sufficiente per una corretta ricezione. -
Page 50: Caratteristiche Tecniche
Alimentazione + 5V / 35 mA Tipo de installazione Esterna Dimensioni (mm) 135x210x60 “WE , UNIVERS BY FTE, DECLARE THAT THE PRODUCT: U3500 IS IN CONFORMITY WITH FOLLOWING DIRECTIVES LVD 73/23/EEC EMC 89/336/EEC AS LAST AMENDED BY 93/68/EEC” IF YOU WISH A COPY OF THE CONFORMITY DECLARATION, PLEASE CONTACT TO THE COMPANY. - Page 51 U3500 Deutsch...
-
Page 53: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhaltsverzeichnis............ Sicherheitshinweise..........Lieferumfang............Installation der Antenne.......... Antennen Spannungsversorgung ......Fehlerbehebungi............. Technische Daten........... -
Page 54: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie die Bedienungsanleitung sorgfältig dur- ch, bevor Sie die Antenne installieren. Die Spannungsversorgung (5VDC) der DVB-T Antenne U3500 erfolgt über das Koaxialkabel. Ein Überschreiten dieser Spannung beschädigt die internen Bauteile. Arbeiten Sie niemals an dem Gerät mit nassen Händen. -
Page 55: Lieferumfang
LIEFERUMFANG ANTENNE BEFESTIGUNGSARM DER ANTENNE ANBRINGUNGSELEMENTE BEDIENUNGSANLEITUNG ANSCHLUSSSCHUTZ... -
Page 56: Installation Der Antenne
- Horizontale Installation Um Signale bei horizontaler Polarisation zu empfangen, muss die U3500 Antenne horizontal angebracht werden. Horizontale Installation - Vertikale Polarisation Um Signale bei vertikaler Polarisation zu empfangen, muss die U3500 Antenne vertikal angebracht werden. - Page 57 INSTALLATION ANTENNE 2º MONTAGE DER ANTENNE Plazieren Sie den Ausleger für die Antenne am ausgewählten Ort mit den mitgelieferten Elementen (Winkel, Schrauben und Zahnschellen). Montieren Sie nun die Antenne am Ausleger und ziehen Sie die Schrauben hierbei handfest an, so dass die Antenne sich noch bewe- gen lässt.
-
Page 58: Antennen Spannungsversorgung
ANTENNEN SPANNUNGSVERSORGUNG ANSCHLUSS DVB-T RECEIVER VERSORGUNGSSPANNUNG – SERIE U4150/ U5000 Verbinden das Antennenkabel kommend von der Antenne mit dem Eingang des DVB-T Receivers (Bild 2). Bild 3 Bild 2 Aktivieren Sie über das Receiver Menü die 5 Volt Versorgungsspannung für aktive Antennen. EINSTELLUNGEN DES RECEIVERS (SERIE U4150): Um die Versorgungsspannung zu aktivieren, gehen Sie bitte wie folgt vor:... - Page 59 ANTENNEN SPANNUNGSVERSORGUNG Um das Gerät mit der 5 Volt Spannung versorgen zu können, muss im Menü “Tuner power” die Möglichkeit “On” gewählt werden. EINSTELLUNG DES RECEIVERS (SERIE U5000): Um die Versorgungsspannung zu aktivieren, gehen Sie bitte wie folgt vor: Bild 5 Drücken Sie die Menütaste auf Ihrer Fernbedienung, um das Hauptmenü...
- Page 60 ANTENNEN SPANNUNGSVERSORGUNG ANSCHLIESSEN DES DVB-TRECEIVERS BEI BENUTZUNG EINES EXTERNEN NETZTEILS. In dem Fall, dass Sie die U3500 Antenne an einem anderen DVB-T Receiver mit 5 VDC anschließen wollen, muss die Antenne direkt mit dem Receiver verbunden werden. Falls der DVB-T Receiver die 5 VDC Versorgung nicht unterstützt, muss ein Adapter für die 5 VDC Einspeisung installiert werden.(zum...
-
Page 61: Fehlerbehebungi
FEHLERBEHEBUNG Falls Probleme mit dem Signal der Antenne auftreten sollten, über- prüfen Sie folgende Punkte..ist die Installation sorgfältig und genau nach dieser Bedienungsanleitung durchgeführt, sind alle Anschlüsse ko- rrekt eingesteckt sind..ist die Antenne an einem Ort mit genügend Signalabdeckung installiert worden. -
Page 62: Technische Daten
Spannungsversorgung + 5VDC/ 35 mA Installationsort Außen- und Innenbereich Größe (mm) 135x210x60 “WE , UNIVERS BY FTE, DECLARE THAT THE PRODUCT: U3500 IS IN CONFORMITY WITH FOLLOWING DIRECTIVES LVD 73/23/EEC EMC 89/336/EEC AS LAST AMENDED BY 93/68/EEC” IF YOU WISH A COPY OF THE CONFORMITY DECLARATION, PLEASE CONTACT TO THE COMPANY. - Page 64 Mogoda,110 Tel. +34 93 729 27 00 Pol. Industrial Can Salvatella Fax. +34 93 729 30 73 08210 Barberà del Vallès (Barcelona) E-mail: info@universbyfte.com...
