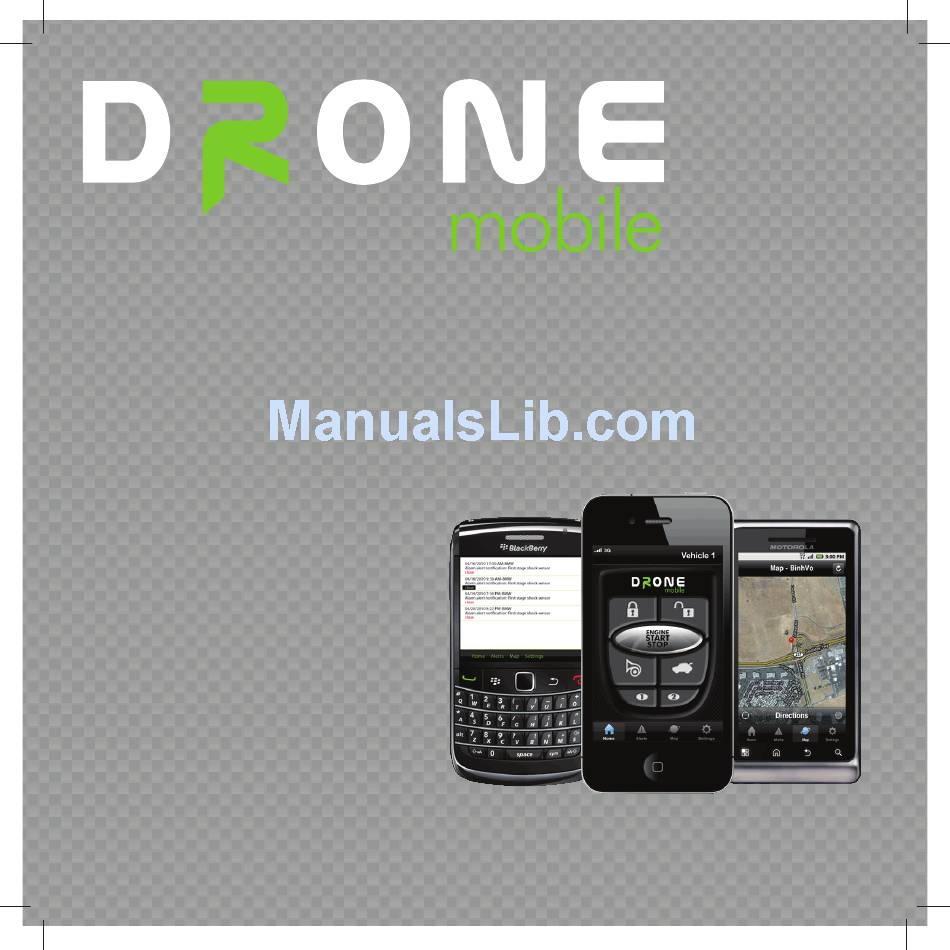

- Page 1 DR-2000 Install Guide Guide d’installation DR-2000 Firstech, LLC. 21903 68th Avenue South Kent, WA 98032 Phone/Téléphone: 888-820-3690 Fax/Télécopieur: 206-957-3330 Please visit www.dronemobile.com for additional information Veuillez visiter www.dronemobile.com pour plus d’information.
-
Page 2: Table Of Contents
DR-2000 Install Guide Table of Contents Introduction Introduction and Notices Installation Overview Wiring Diagrams Type 1 - Standalone Type 2 - Data Type 3 - Hardwire Details Wiring Details Dealer Activation Suggested Mounting Locations Programming Remote Programming Routine Valet Mode... -
Page 3: Introduction
Do not use the battery backup port on the CM5 or CM6 Series control modules to power the DR-2000. It does not provide enough current. Use a power supply that can support up to 2 Please use a digital multimeter to test all wires. -
Page 4: Installation Overview
Drone unit.) Wait for the Activation Status to change to “Active.” Once the status changes to “Active” you may now plug the harnesses into the DR-2000. STEP 4: Wait for the unit to achieve cell lock (blue LED flashes slowly) Proceed to the “Settings” page. -
Page 5: Wiring Diagrams
DR-2000 Install Guide Wiring Diagrams DroneMobile can be installed using installation Type 1-Standalone, Type 2-Data, and Type 3-Hardwire Type 1 - Standalone With RF Kit and Bypass Follow Type 1 when using DroneMobile as a standalone system 12V+ Ignition with a Firstech RF Kit and GPS tracking device... -
Page 6: Type 2 - Data
DR-2000 Install Guide Wiring Diagrams Type 2 - Data Follow Type 2 when using DroneMobile with a compatible Firstech Control Module Optional External Cellular Antenna Port 12V+ Ignition Red: (+) 12 Volt Constant Green: (+) Ignition Input Black: Black: (-) Ground Input... -
Page 7: Type 3 - Hardwire
DR-2000 Install Guide Wiring Diagrams Type 3 - Hardwire Follow Type 3 when connecting DroneMobile to a non-data Firstech control module or aftermarket alarm and remote start 12V+ Ignition 12V+ Constant Optional External Cellular Antenna Port Red: (+) 12 Volt Constant... -
Page 8: Details
Type 2 compatible. Type 1/3 Hardwire Harness (DR-HRN-2KHW) - This is the constant power for the DR-2000. It carries a 2 amp fuse Red: (+) 12 Volt Constant Input and must be connected to the vehicle’s constant (+) 12 Volt source. - Page 9 You can also use this port to connect the OP500 Option Programmer and set options. Do not use both 4 Pin and 6 Pin Antenna Ports at the same time. - This port is used when connecting to a Drone compatible bypass module. The DR-2000 RS232 Port supports both ADS and Fortin bypass modules.
-
Page 10: Dealer Activation
Activation and Placement Dealer Activation Complete all STEP 1: The Drone’s SIM MUST be actived prior to powering on the DR-2000. connections. Leave harness unplugged from DR-2000. If you are a new DroneMobile dealer please visit https://live.dronemobile.com/login to STEP 2: register your account. -
Page 11: Suggested Mounting Locations
Controls” that the unit is fully functional before releasing the vehicle. Once complete, place the extra DR-2000 sticker on the Quick Start Card and give to the STEP 8: customer. You may choose to setup their account or advise them to visit https://live.dronemobile.com/ login and click on “New User Registration.”... -
Page 12: Programming
Valet option on the Web interface and click “Save.” If Valet is unchecked, check the box, hit “Save” and then uncheck and hit “Save” again. These methods will take the DR-2000 out of Valet. 11 | Copyright 2011 Firstech, LLC. -
Page 13: Engine Sensing
DR-2000 Install Guide Programming Engine Sensing Tach Sensing The default engine sensing mode is tach through a bypass module. There are new features that adjust tach reading methods on option 1-06. The remotes must be coded prior to setting up IMPORTANT: tach sensing. -
Page 14: Option Tables
DR-2000 Install Guide Programming Option Tables Option Group 1 Default Optional Optional Optional Feature Setting - I Setting - II Setting - III Setting - IV Lock After Lock After Unlock before, Lock 1-01 Remote Start Shutdown after, starting Only... - Page 15 DR-2000 Install Guide Programming Option Tables Option Group 2 Default Optional Optional Optional Feature Setting - I Setting - II Setting - III Setting - IV 2-01 Factory Style Alarm 2-02 Soft Disarm 2-03 Aux 1 output 0.5sec Latch 20 sec...
- Page 16 DR-2000 Install Guide Programming Option Table Special Option Group 1 Feature Setting Value (Seconds) Diesel Timer - DISL 3 ~ 99 AUX1 output time 1 ~ 100 AUX2 output time 1 ~ 100 Special Option Group 2 Feature Setting and OP500 Value...
-
Page 17: Option Descriptions
DR-2000 Install Guide Programming Option Descriptions 1-01 Unlock Before, Lock After Starting. Lock After Remote Start - If enabled, this option will make the system unlock the doors before remote starting, start the vehicle, then lock the doors after the vehicle starts. It will then lock the doors again if the remote start run time expires and the vehicle shuts down. - Page 18 DR-2000 Install Guide Programming 1-07 Timer Mode - This option enables the user to operate Timer Start (see option 1-04). Remember that the user must still activate Timer mode using the remote (see the user manual for that remote for instructions).
- Page 19 DR-2000 Install Guide Programming 2-07 Low Battery Warning - This option is off. When the system is armed and this feature is programmed, Drone will monitor the voltage of the vehicle’s battery at its connection point. When the battery voltage drops to or below 11 volts the Drone will send a Low Battery Notification and page to the 2 way.
-
Page 20: Option Programming Instructions
DR-2000 Install Guide Programming Option Programming Instructions Option Programming Using the OP500 (programmer) The OP500 can be used to program any available option. It is required to program options in Special Option Groups 1 and 2. Using the blue connector on the top of the STEP 1: Make sure system is unlocked/disarmed. - Page 21 DR-2000 Install Guide Programming Option Programming Using a Remote Using a remote is a timed process so read this section in its entirety before beginning. IMPORTANT: Special Option Groups cannot be programmed with a remote – the OP500 must be used.
- Page 22 DR-2000 Install Guide Programming How to Program Options with 2-Way Remotes Option Menu (1 + 2) for 2.5 seconds Button Button Button Button Button Option Menu (1 + 4) for 2.5 seconds Button Button Button Button Button 21 | Copyright 2011 Firstech, LLC.
- Page 23 DR-2000 Install Guide Programming How To Program Options With 1 Way Remotes Hold Hold Trunk Trunk Option Tap Key/ Lock + Unlock for + Key/ Tap Lock + Key/ Menu Unlock Start 2.5 seconds Start Button Start Button Button for 2.5 for 2.5...
-
Page 24: Troubleshooting
Observe caution when mounting to avoid tension on the harness as it may come loose or damage the DR-2000. Once the SIM is active and all connections made, connect the harness to the DR-2000. The LEDs will light up. The following table shows the behavior of those LEDs... - Page 25 Drone servers. Q: Cell phone has data and cellular signal but the Drone still returns “Communication Error.” A: This is due to a breakdown between the DR-2000 and its cellular network. It has nothing to do with your smartphone’s connection.
- Page 26 Guide d’installation DR-2000 Table des Mati é Introduction Introduction et avis Installation Overview Wiring Diagrams Type 1 - autonome (Standalone) Type 2 - données (Data) Type 3 - câblée (Hardwire) Détails Détails des connexions Activation du détaillant Placements de montage suggérés Programmation Méthode de programmation de la télécommande...
-
Page 27: Introduction
• N’utilisez pas le port de la batterie de secours sur les modules de contrôle des series CM5 ou CM6 pour faire fonctionner le DR-2000. Il produit assez de courant. Utilisez un Veuillez utiliser un bloc d’alimentation qui permet le passage de courant jusqu’à 2 AMP . - Page 28 Guide d’installation DR-2000 Introduction Firstech, LLC ne recommande ni conseille d’installer DR-2000 dans un véhicule avec interruption d’allumage ou de carburant. Car cela pourrait provoquer des dommages au véhicule ou des blessures au conducteur. Firstech, LLC n’assumera aucune responsabilité pour un usage inapproprié...
- Page 29 Ces étapes d’installation sont très importantes. Veuillez les suivre très soigneusement au moment de chaque installation du système DroneMobile. Le SIM du Drone DOIT être activé avant d’alimenter le DR-2000. Installez DroneMobile (et un système d’alarme et de démarrage à distance, si applicable).
- Page 30 Guide d’installation DR-2000 Introduction Une fois que vous sortez de cette session, vous ne pourrez plus contrôler l’unité et l’usager n’aura pas accès aux fonctions du GPS sauf s’il passe au Plan Premium. Donnez à votre client le numéro de série à 20 chiffres et la carte de démarrage rapide et ÉTAPE 8:...
- Page 31 Guide d’installation DR-2000 Diagrammes des Conexion DroneMobile peut être installé en utilisant l’installation de type 1 – autonome (Standalone), de type 2-données (Data) ou de type 3-câblée (Hardwire) Type 1 - Autonome avec RF Kit et dérivation Suivez le type 1 quand vous utilisez le DroneMobile as a...
-
Page 32: Type 2 - Données (Data)
Guide d’installation DR-2000 Diagrammes des Conexion Type 2 - données (Data) Suivez le type 2 quand vous utilisez le DroneMobile avec un Module de contrôle Firstech compatible Port d’antenne de cellulaire externe optionnel 12V+ Allumage Rouge: (+) 12 Volt Constant Vert: (+) d’allumage... -
Page 33: Type 3 - Câblée (Hardwire)
Guide d’installation DR-2000 Diagrammes des Conexion Type 3 - câblée (Hardwire) Suivez le type 3 quand vous connectez le DroneMobile à un module de contrôle de Firstech non relié aux données ou à une alarme et démarreur à distance installé après l’achat du 12V+ Allumage véhicule. -
Page 34: Détails
être compatible avec le type 2. Type 1/3 Câblage de raccordement fixe (DR-HRN-2KHW) - Ceci est le courant constant pour le DR-2000. Il a un fusible de 2 AMP Entrée (+) de 12V constant et doit être connecté... - Page 35 Guide d’installation DR-2000 Détails Détails des connexions - Ce fil fournit une sortie négative (-) programmable Bleu: (-/Optionnel +) Sortie Programmable 2 qui peut être programmée sur le menu d’options du Drone. Veuillez vous référer au menu groupe 2 d’options spéciales pour plus de détails. Sur le réglage par défaut, ce fil fonctionne comme une sortie de verrouillage de portière.
-
Page 36: Activation Du Détaillant
ÉTAPE 3: Complétez cette étape avant de brancher le faisceau principal de fils dans le DR-2000: Une fois connecté, vous devriez pouvoir entrer le numéro de série à 20 chiffres et ensuite cliquer sur “Submit.”... -
Page 37: Placements De Montage Suggérés
(DR-HRN-2KHW) Placements de montage suggérés Nous recommandons de monter le DR-2000 sous le siège ou dans le tableau de bord du véhicule. Plus haut est le placement, meilleur sera le signal. Tous droits réservés - 2011 Firstech, LLC | 12... -
Page 38: Programmation
Mode Valet Le DR-2000 a un mode Valet. Ceci empêche le véhicule de démarrer à distance et de faire clignoter les feux de stationnement. Pour sortir du mode valet pressez les boutons Verrouiller et Coffre sur la télécommande, reprogrammez les télécommandes ou décochez l’option Valet sur l’interface Web et cliquez sur «... -
Page 39: Détection Du Moteur
Guide d’installation DR-2000 Programmation Détection du moteur Détection du tachymètre Le mode de détection du moteur par défaut est tachymètre via un module de dérivation. Il y a des nouvelles fonctions qui ajustent les méthodes de lecture du tachymètre sur l’option 1-06. IMPORTANT: Les télécommandes doivent être programmées avant la programmation du tachymètre. -
Page 40: Tableaux D'options
Guide d’installation DR-2000 Programmation Tableaux d’options Groupe d’options 1 Réglage par Réglage Réglage Réglage Fonction défaut - I optionnel - II optionnel - III optionnel - IV Verrouiller Verouiller Déverrouiller avant, seulement seulement verrouiller après, après le 1-01 après l’arrêt démarrage... - Page 41 Guide d’installation DR-2000 Programmation Tableaux d’options Mode minuté 1-07 Groupe d’options 2 Réglage par Réglage Réglage Réglage Fonction défaut - I optionnel - II optionnel - III optionnel - IV Option d’alarme du 2-01 fabricant Désactivation flexible 2-02 Sortie aux.1 0.5sec...
- Page 42 Guide d’installation DR-2000 Programmation Tableaux d’options Groupe d’options spéciales 1 Fonction Valeur de réglage (Secondes) Minuterie diesel - DISL 3 ~ 99 Temps de sortie AUX 1 1 ~ 100 Temps de sortie AUX 2 1 ~ 100 Groupe d’options spéciales 2 Fonction Réglage et valeur de l’OP500...
-
Page 43: Description Des Options
Guide d’installation DR-2000 Programmation Description des options 1-01 Déverrouiller avant le démarrage, verrouiller après. Verrouiller après le démarrage à distance. Si activée, cette option permettra au système de déverrouiller les portières avant le démarrage à distance, de démarrer le véhicule et après de verrouiller les portières une fois le véhicule démarré. - Page 44 Guide d’installation DR-2000 Programmation 1-06 Détection du moteur – Cette option sélectionne la méthode par laquelle le Drone détectera si le moteur du véhicule roule. Par défaut, il cherchera ce statut via le module de dérivation. L’option 2 surveillera la batterie du véhicule et l’option trois essaiera le démarrage pendant 1,5 secondes.
- Page 45 Guide d’installation DR-2000 Programmation 2-07 Avertissement de batterie faible – Cette option est désactivée. Quand le système est activé et cette option est programmée, Drone surveillera le voltage de la batterie du véhicule au point de connexion. Quand le voltage de la batterie descend à 11 V ou au-dessous, le Drone enverra une notification de batterie basse et enverra un signal à...
- Page 46 Guide d’installation DR-2000 Programmation Programmation des options Programmation des options avec l’OP500 (programmeur) Vous pouvez utiliser l’OP500 pour programmer n’importe laquelle des options disponibles. Il est nécessaire pour programmer les options dans les groupes d’options spéciales 1 et 2. connectez le connecteur bleu sur le dessus du OP500 au module de contrôle via le fil de ÉTAPE 1:...
- Page 47 Guide d’installation DR-2000 Programmation Pour réinitialiser les options, tenez pressé le bouton “R” (réinitialiser) et le bouton “W” (sauvegarder) pendant 2,5 secondes. Relâchez et ensuite sauvegardez la réinitialisation; tenez pressé le bouton « W » jusqu’à ce que l’OP500 émette des bips, approximativement 2,5 secondes.
- Page 48 Guide d’installation DR-2000 Programmation Comment programmer des options avec une télécommande bidirectionnelle Pressez Pressez Pressez Pressez Pressez Menu (1 + 2) pendant 2,5 bouton bouton bouton bouton bouton d’option secondes Pressez Pressez Pressez Pressez Pressez Menu (1 + 4) pendant 2,5...
- Page 49 Guide d’installation DR-2000 Programmation Comment programmer des options avec une télécommande unidirectionnelle Menu d’option Menu d’option Tous droits réservés - 2011 Firstech, LLC | 24...
-
Page 50: Diagnostics Led
à voir le DEL pour les dépannages. Faites attention quand vous le montez d’éviter la tension sur le faisceau des fils parce qu’il pourrait se desserrer ou endommager le DR-2000. Une fois que le SIM est activé et que toutes les connexions sont faites, connectez le faisceau des fils au DR-2000. - Page 51 Q: Le cellulaire a des données et reçoit un signal, mais le Drone montre quand même “Communication Error.” R: Ceci est dû à une rupture entre le DR-2000 et son signal du réseau cellulaire. Ceci n’a rien à voir avec la connexion de votre téléphone intelligent.
- Page 52 Firstech, LLC. 21903 68th Avenue South Kent, WA 98032 Phone/Téléphone: 888-820-3690 Fax/Télécopieur: 206-957-3330...
