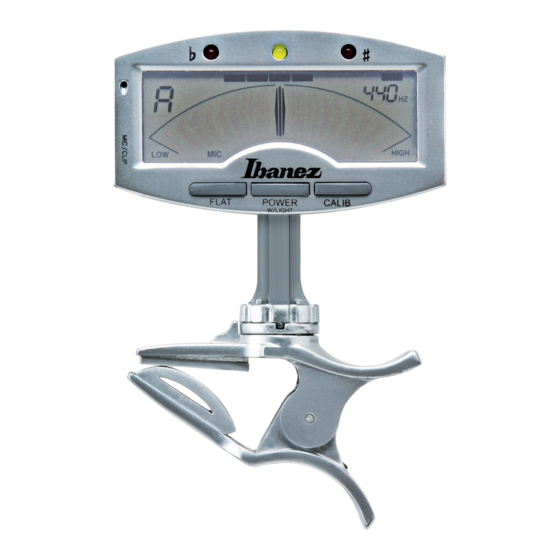

Ibanez PU20 Owner's Manual

Operation
CLIP CHROMATIC TUNER
[Tuning]
PU20
In order to tune your instrument accurately,
• Do not use PU20 near audio equipment, such as a
OWNER'S MANUAL
radio or television.
• Press down the strings lightly and once you are
finished tuning one string, mute all the strings before
moving on to the next.
TUNING Method (here is an explanation of the method
Caution
for tuning a GUITAR)
[In CLIP Input Mode]
G To avoid short circuit, electric shock or malfunction:
First, install the CLIP in a visible place where the
Do not disassemble for repair.
vibrations of the guitar will be detected easily.
Do not place in high temperature and humid space
Carefully choose the area where you want to install
such as electric heater, direct sunlight, bathroom,
the clip, so that your tuning is not interrupted by the
wet floor etc.
turning machine head or vice versa.
Do not place in excessive vibration.
When the installation is completed, turn the power ON by
Do not place in dusty or dirty space.
pressing the POWER W/LIGHT button for a few seconds.
Do not operate the tuner with wet hands.
Next, use CLIP/MIC button to select CLIP and begin tuning.
G To avoid breakdown
Play a single note.
Do not handle all controls with excessive power.
If the tone is low, the left red LED will light up.
Do not drop the tuner.
On the LCD screen, there are square, strobe-light
G Cleaning
blocks, which move from right to left and show when
Do not use thinner or alcohol for cleaning.
the pitch is lower than the displayed note.
Use only dry and clean cloth.
The speed by which the blocks move shows the
G To prevent battery loss
difference from the displayed note. When the speed
Remove the battery when the tuner is not in use
is slow, the difference is small.
for a long time.
On the other hand, the meter on the LCD screen also
Turn the power button off when the tuner is not in use.
shows the difference from the displayed note. When the
pitch is low, it points to the left of the center on the screen.
Functions and Features Tune until the speed of the blocks becomes slow, and
the meter points to the center.
When TUNING is completed, the green LED will light
up, the blocks stop moving, and three needles are
displayed in the center of the meter.
If the red LED indicates that the pitch is higher than
the displayed note.
The blocks on the LCD screen move from left to right,
and the meter points to the right of the center.
Tune until the speed of the blocks becomes slow and
the meter points to the center.
When TUNING is completed, the green LED is lit up,
the blocks stop to move, and three needles are
displayed in the center of the meter.
[In MIC input mode]
1 POWER W/LIGHT Button
When you use the built-in microphone, it may catch
This button turns the power and the BACK LIGHT ON/OFF.
background noise and cause an error in tuning. We
When the button is pressed for a few seconds, the
recommend you tune in a quiet place with little or no
power turns on and the LCD screen is displayed.
background noise and play the instrument as close to
When the button is pressed after the power is
the microphone as possible. Then, follow the same
turned on, the BACK LIGHT flashes on/off.
process as the CLIP input mode to tune the instrument.
When the button is pressed for a few seconds while
on, the power turns off.
Installing or replacing the battery
2 FLAT Button
When you press the FLAT button, you can tune
the reference NOTE (A, A#, B, C, C#, D, D#, E, F,
F#, G, G#) down from one semitone to two tones.
When you press the FLAT button, will be
displayed on the LCD screen and each time you
press the button, it will display (one tone
lowering), (one and half tone lowering), and
(two tones lowering).
3 CALIB Button
This button sets up the reference pitch (frequency of A) .
When you press the CALIB button, you can change the
reference PITCH with 1 Hz in the range of 435 Hz - 445 Hz
beginning from 440 Hz.
4 MIC/CLIP Button
1. Hold down the tab of the battery cover on the back
This button is used to select whether to pick up
and slide open the battery cover.
sound from the built-in MIC or to pick up the
2. Insert the battery (CR2032) in the correct polarity
vibrations of the instrument from the CLIP.
and put the battery cover back.
CLIP Input Mode: If the input MODE is set to CLIP,
3. Check if PU20 operates correctly by turning on the
CLIP is displayed on the LCD
Power SW after replacing the battery.
screen.
MIC Input Mode: If the input MODE is set to MIC,
Specifications
MIC is displayed on the LCD
screen.
Mode: MIC input tuning/CLIP input tuning
Tuning range: A0 (27.50 Hz) - C8 (4,186.00 Hz)
5 MICROPHONE
Tuning notes: A,A#,B,C,C#,D,D#,E,F,F#,G,G#
If you select MIC mode with the MODE button, the
Flat tuning: 1 - 4 semitones
tuner picks up sound directly from the microphone.
Accuracy: +/-1 cent
CLIP mode does not function when MIC mode is
Calibration: 435 Hz - 445 Hz
selected.
Display: LCD, LED
6 CLIP
Input: Built-in MIC, CLIP (PIEZO)
If you select CLIP mode with the MODE button,
G Power supply: Lithium battery (CR2032) x 1, 3V
the tuner picks up the vibrations of the instrument.
G Dimensions: 125 (W) x 28 (D) x 65(H)mm
MIC mode does not function when CLIP mode is
selected. G Weight: 50 g (including batteries)
7 Tuning Guide LED
* Design and specifications are subject to change
When the tuning is correct, the center green LED
without notice for improvement of the product.
will be lit. The red LED on the left side indicates
that the pitch is low and the red LED on the right
side indicates that the pitch is high.
8 LCD
The PU20 fully conforms to the protection requirements
of the following EC Council Directives.
2004/108/EC : ELECTROMAGNETIC COMPATIBILITY
Bedienung
CHROMATISCHES CLIP-STIMMGERÄT
[Stimmen]
PU20
Um Ihr Instrument akkurat zu stimmen,
• Verwenden Sie das PU20 nicht in der Nähe von
BEDIENUNGSANLEITUNG
Audiogeräten wie Radio oder Fernseher.
•
Drücken Sie die Saiten mit wenig Kraft herunter,
und dämpfen Sie alle Saiten ab, bevor Sie mit dem
Stimmen der nächsten Saite fortfahren.
Stimmmethode (dies ist eine Erklärung der
Achtung
Stimmmethode für eine Gitarre)
[Im CLIP-Eingabemodus]
G Kurzschlüsse, elektrische Schläge und
Montieren Sie zunächst das Clip-Stimmgerät an einem
Fehlfunktionen vermeiden:
gut sichtbaren Ort, an dem die Schwingungen der Gi-
Öffnen Sie niemals das Gerät.
tarre gut erkannt werden.
Lagern Sie das Gerät nicht an extrem heißen oder
Wählen Sie den Montageort des Clips mit Bedacht aus,
feuchten Orten, wie beispielsweise auf einer Hei- so dass der Stimmvorgang nicht durch Drehen der Wir-
bel unterbrochen oder umgekehrt wird.
zung, im direkten Sonnenlicht, im Bad oder auf
Schalten Sie das Gerät ein, indem Sie die Taste
einem feuchten Fußboden.
POWER W/LIGHT einige Sekunden lang drücken,
Setzen Sie das Gerät keinen starken Erschütte-
nachdem die Montage erfolgt ist.
rungen aus.
Wählen Sie nun mit der CLIP/MIC-Taste den CLIP-
Lagern Sie das Gerät nicht an staubigen oder
Modus aus und beginnen Sie zu stimmen.
verschmutzten Orten.
Spielen Sie eine einzelne Note.
Bedienen Sie das Gerät nicht mit nassen Händen.
Wenn der Ton zu tief ist, leuchtet die linke rote LED auf.
G Schäden vermeiden
Im LCD-Bildschirm befinden sich rechteckige,
Bedienen Sie die Steuerelemente nicht mit
stroboskopartige Blöcke, die sich von rechts nach links
übermäßiger Kraft.
bewegen und so anzeigen, dass die Tonhöhe niedriger
Achten Sie darauf, das Stimmgerät nicht fallen zu lassen. ist als die angezeigte Note.
G Reinigung
Die Geschwindigkeit, mit der sich die Blöcke bewegen,
Verwenden Sie kein Lösemittel oder Alkohol zur Rei- zeigen den Tonabstand von der angezeigten Note an.
Bei niedriger Geschwindigkeit ist der Tonhöhenunter-
nigung, sondern nur ein trockenes, sauberes Tuch.
G Batterieverbrauch minimieren schied gering.
Die Messanzeige auf dem LCD-Bildschirm zeigt eben-
Nehmen Sie die Batterie aus dem Stimmgerät
falls die Tonhöhendifferenz von der angezeigten Note
heraus, sollte es längere Zeit nicht benutzt werden.
an. Wenn die Tonhöhe zu niedrig ist, zeigt sie zur
Schalten Sie das Stimmgerät immer aus, wenn es
linken Seite des Bildschirms.
nicht benutzt wird.
Stimmen Sie so, dass die Geschwindigkeit der Blöcke
immer langsamer wird und die Messanzeige in der Mitte steht.
Funktionen und Leistungsmerkmale
Wenn der Stimmvorgang beendet ist, leuchtet die grüne
LED auf, die Blöcke bewegen sich nicht mehr, und in der
Mitte der Messanzeige werden drei Nadeln angezeigt.
Wenn die rote LED angezeigt wird, ist die Tonhöhe
höher als die angezeigte Note.
Die Blöcke im LCD-Bildschirm bewegen sich von links nach
rechts, und die Messanzeige steht rechts von der Mitte.
Stimmen Sie so, dass die Geschwindigkeit der Blöcke
immer langsamer wird und die Messanzeige in der Mitte steht.
Wenn der Stimmvorgang beendet ist, leuchtet die
grüne LED auf, die Blöcke bewegen sich nicht mehr,
und in der Mitte der Messanzeige werden drei Nadeln
angezeigt.
[Im MIC-Eingabemodus]
Wenn Sie das eingebaute Mikrofon verwenden, kann
1 Taste POWER W/LIGHT
es Hintergrundgeräusche aufnehmen und Stimmfehler
Diese Taste schaltet das Gerät sowie die
verursachen. Wir empfehlen Ihnen daher, an einem
Hintergrundbeleuchtung ein oder aus.
ruhigen Ort mit leisen oder gar keinen Hintergrund-
Wenn die Taste einige Sekunden lang gedrückt
geräuschen zu stimmen, und das Instrument so nah
wird, schaltet sich das Gerät ein, und der LCD-
wie möglich am Mikrofon zu spielen. Gehen Sie dann
Bildschirm leuchtet auf.
zum Stimmen des Instruments in der gleichen
Wenn die Taste nach dem Einschalten kurz
gedrückt wird, wird die Hintergrundbeleuchtung Reihenfolge vor wie im CLIP-Eingabemodus.
ein- oder ausgeschaltet.
Wenn die Taste im eingeschalteten Zustand
Einsetzen oder Austauschen der Batterien
einige Sekunden lang gedrückt wird, schaltet sich
das Gerät aus.
2 Taste FLAT
Wenn Sie die Taste FLAT drücken, können Sie die
Referenznote (A, A#, B, C, C#, D, D#, E, F, F#, G,
G#) einen Halbton bis zwei Ganztöne nach unten
verschieben.
Wenn Sie die Taste FLAT drücken, wird im LCD-
Bildschirm angezeigt, und mit jedem Tastendruck
wird jeweils (einen Ganzton tiefer), (an-
derthalb Ganztöne tiefer) oder (zwei Ganz-
töne tiefer) angezeigt.
3 Taste CALIB
Diese Taste stellt die Referenztonhöhe ein (die Fre-
quenz der Note A).
Wenn Sie die Taste CALIB drücken, können Sie die
Referenztonhöhe in Schritten von 1 Hz im Bereich
1. Halten Sie den Zapfen der Batteriefachabdeckung
von 435 Hz bis 445 Hz einstellen (Vorgabe = 440 Hz).
an der Rückseite gedrückt und schieben die Batterie-
4 Taste MIC/CLIP
fachabdeckung auf.
Mit dieser Taste wird ausgewählt, ob der Schall über
das integrierte Mikrofon oder über Vibrationen des
2. Setzen Sie die Batterie (CR2032) mit der richtigen
Instruments über den Clip aufgenommen werden soll.
Polarität ein, und schließen Sie die Batteriefachab-
CLIP-Eingabemodus: Wenn der Eingabemodus
deckung wieder.
(MODE) auf CLIP eingestellt
3. Prüfen Sie, ob das PU20 richtig funktioniert, indem
ist, wird im LCD-Bildschirm
CLIP angezeigt. Sie es nach dem Einsetzen der Batterie mit der
MIC-Eingabemodus: Wenn der Eingabemodus Taste POWER W/LIGHT einschalten.
(MODE) auf MIC eingestellt
ist, wird im LCD-Bildschirm Technische Daten
MIC angezeigt.
Das Stimmgerät ist ein chromatisches Stimmgerät.
Stimm-Modi: MIC-Eingabemodus/CLIP-Eingabemodus
5 MICROPHON
Stimmbereich: A0 (27,50 Hz) – C8 (4.186,00 Hz)
Wenn Sie die MODE-Taste MIC auswählen, nimmt das
Stimmbare Noten: A,A#,H,C,C#,D,D#,E,F,F#,G,G#
Stimmgerät den Schall direkt über das Mikrofon auf.
Flat-Tuning: 1 - 4 Halbtöne
Der CLIP-Modus ist außer Funktion, wenn der MIC-
Genauigkeit: +/–1 Cent
Modus ausgewählt ist.
Kalibrierung: 435 Hz - 445 Hz
6 CLIP
Wenn Sie die MODE-Taste CLIP auswählen, nimmt Anzeigen: LCD, LEDs
das Stimmgerät den Schall direkt über die Eingabe: Eingebautes MIC, CLIP (Piezoabnehmer)
Vibrationen vom Instrument auf. G Spannungsversorgung: 1 Lithiumbatterie (CR2032) 3 V
Der MIC-Modus ist außer Funktion, wenn der CLIP- G Abmessungen: 125 (B) X 28 (H) X 65 (T) mm
Modus ausgewählt ist.
G Gewicht: 50 g (einschließlich Batterie)
7 Stimmrichtungs-LEDs
* Design und Technische Daten können sich zwecks
Bei korrekter Stimmung leuchtet die mittlere, grüne
Verbesserung des Produkts ohne Ankündigung ändern.
LED auf. Die rote LED auf der linken Seite zeigt an,
dass die Tonhöhe zu niedrig ist; die rote LED auf der
rechten Seite zeigt an, dass die Tonhöhe zu hoch ist.
8 LCD
Fonctionnement
ACCORDEUR CHROMATIQUE À PINCE
[Accordage]
PU20
Pour accorder votre instrument avec précision,
procédez comme suit :
MANUEL DE L'UTILISATEUR • N'utilisez pas le PU20 à proximité d'appareils audio,
tels qu'une radio ou un téléviseur.
•
Appuyez légèrement sur les cordes et atténuez le
son après avoir accordé chacune d'elles avant de
passer à la suivante.
Prudence
Méthode d'accordage (explication de la méthode
d'accordage d'une guitare)
G Pour éviter des court-circuits, des électrocu- [En mode d'entrée CLIP]
Installez tout d'abord la pince à un endroit visible où les
tions ou des dysfonctionnements:
vibrations de la guitare seront facilement détectées.
N'essayez jamais de démonter cet appareil.
Choisissez avec soin l'emplacement d'installation de
Evitez de placer l'appareil dans des endroits sou-
la pince de sorte que l'accordage ne soit pas
mis à une chaleur ou une humidité excessive.
interrompu lors de la rotation de la tête de l'instru-
Exemples: près d'un radiateur, en plein soleil, dans
ment ou inversement.
une salle de bains, sur un sol humide, etc.
Une fois l'installation terminée, mettez l'appareil sous
Evitez de soumettre l'appareil à de fortes vibra-
tension en appuyant sur le bouton POWER W/LIGHT
tions.
pendant quelques secondes.
Evitez les endroits poussiéreux et sales. Sélectionnez ensuite le mode CLIP à l'aide du bouton
Ne manipulez jamais cet accordeur avec des CLIP/MIC et commencez à accorder l'instrument.
mains mouillées. Jouez une seule note.
G Pour éviter des dysfonctionnements Le témoin indicateur jaune allumé à gauche indique
que la hauteur est plus basse que la note affichée.
Manipulez les commandes avec soin.
Des blocs carrés stroboscopiques apparaissent sur l'écran
Ne laissez jamais tomber cet accordeur.
LCD. Ceux-ci se déplacent de droite à gauche et indi-
G Nettoyage
quent lorsque la hauteur est inférieure à la note affichée.
N'utilisez jamais de détergent ou du benzène pour
La vitesse de déplacement des blocs correspond à la
le nettoyage.
différence par rapport à la note affichée. À vitesse
Nettoyez l'appareil avec un chiffon sec et doux.
réduite, la différence est minime.
G Pour économiser la pile
D'autre part, l'indicateur sur l'écran LCD reflète éga-
Si vous ne pensez pas utiliser cet appareil durant
lement la différence par rapport à la note affichée.
une longue période, retirez la pile. Lorsque la hauteur est plus basse, l'indicateur se
Mettez l'accordeur hors tension tant que vous n'en dirige vers la gauche par rapport au centre de l'écran.
Accordez l'instrument jusqu'à ce que les blocs se
avez pas besoin.
déplacent plus lentement et que l'indicateur se trouve
au centre.
Fonctions de l'accordeur
Une fois l'accordage terminé, le témoin indicateur vert
s'allume, les blocs s'immobilisent et trois aiguilles
s'affichent au centre.
Le témoin indicateur rouge allumé à droite indique que
la hauteur est plus haute que la note affichée.
Les blocs sur l'écran LCD se déplacent de gauche à
droite et l'indicateur se dirige vers la droite par rap-
port au centre.
Accordez l'instrument jusqu'à ce que les blocs se
déplacent plus lentement et que l'indicateur se trouve
au centre.
Une fois l'accordage terminé, le témoin indicateur
vert s'allume, les blocs s'immobilisent et trois aiguilles
s'affichent au centre.
[En mode d'entrée MIC]
1 Bouton POWER W/LIGHT Lorsque vous utilisez le microphone intégré, un bruit
de fond peut être capté et une erreur peut survenir
Ce bouton permet de mettre l'appareil sous/hors ten-
lors de l'accord. Nous vous recommandons
sion et d'activer/désactiver le rétroéclairage.
d'accorder l'instrument dans un endroit silencieux
Si vous appuyez sur ce bouton pendant quelques
avec peu ou pas de bruit de fond et de jouer de l'ins-
secondes, l'appareil s'allume et l'écran LCD s'affiche.
Si vous appuyez sur ce bouton après la mise sous trument aussi près que possible du microphone. Puis,
pour accorder l'instrument, suivez la même procédure
tension, le rétroéclairage s'allume et s'éteint.
Si vous appuyez sur ce bouton pendant quelques qu'en mode d'entrée CLIP.
secondes alors que l'appareil est allumé, celui-ci
s'éteint.
Installation ou remplacement de la pile
2 Bouton FLAT
Si vous appuyez sur le bouton FLAT, vous pouvez
régler la note de référence (A, A#, B, C, C#, D, D#,
E, F, F#, G et G#) de sorte que l'accord soit plus
bas, d'un demi-ton à deux tons.
Lorsque vous appuyez sur le bouton FLAT, ap-
paraît sur l'écran LCD et, chaque fois que vous
appuyez sur ce bouton, (un ton plus bas),
(un ton et demi plus bas) et (deux tons
plus bas) s'affichent.
3 Bouton CALIB
Ce bouton définit la hauteur de référence
(fréquence de A).
Si vous appuyez sur le bouton CALIB, vous pou-
vez changer la hauteur de référence par palier de
1 Hz dans la plage de 435 à 445 Hz, en commen-
çant par 440 Hz.
1. Tout en appuyant sur l'onglet du couvercle de la pile à
4 Bouton MIC/CLIP
l'arrière, retirez le couvercle en le faisant glisser.
Ce bouton vous permet d'indiquer si vous souhai-
2. Insérez la pile (CR2032) en respectant la polarité et
tez capter le son à partir du microphone intégré ou
les vibrations de l'instrument grâce à la pince. remettez le couvercle en place.
Mode d'entrée CLIP : Si le MODE d'entrée est
3. Vérifiez si le PU20 fonctionne correctement en le
défini sur CLIP, CLIP s'affiche
mettant sous tension après le remplacement de la
sur l'écran LCD.
pile.
Mode d'entrée MIC : Si le MODE d'entrée est
défini sur MIC, MIC s'affiche
sur l'écran LCD.
Fiche technique
L'accordeur est de type CHROMATIQUE.
5 MICROPHONE
Mode : Accord en entrée MIC/CLIP
Si vous sélectionnez le mode MIC à l'aide du bou-
Fréquences reconnues : A0 (27,50 Hz) -
ton MODE, l'accordeur capte le son directement
depuis le microphone.
Notes d'accord : A,A#,B,C,C#,D,D#,E,F,F#,G,G#
Le mode CLIP ne fonctionne pas lorsque le mode
Accord bémol : 1 - 4 demi-tons
MIC est sélectionné.
Précision : +/-1 cent
6 CLIP
Calibrage : 435 Hz - 445 Hz
Si vous sélectionnez le mode CLIP à l'aide du bouton
Affichage : Écran LCD, témoin indicateur
MODE, l'accordeur capte les vibrations de l'instrument.
Le mode MIC ne fonctionne pas lorsque le mode Entrée : MIC intégré, CLIP (PIEZO)
G Alimentation : Pile au lithium (CR2032) x 1, 3 V
CLIP est sélectionné.
G Dimensions : 125 (L) X 28 (H) X 65(P) mm
7 Témoin indicateur d'accord
G Poids : 50 g (pile comprise)
Le témoin indicateur vert central s'allume lorsque
* Les caractéristiques et le design sont susceptibles
la guitare est correctement accordée. Le témoin
indicateur jaune à gauche indique que la hauteur d'être modifiées sans avis préalable pour l'amélio-
est plus basse que la note de référence et le ration du produit.
témoin indicateur rouge à droite qu'elle est plus haute.
8 Écran LCD
C8 (4 186,00 Hz)
