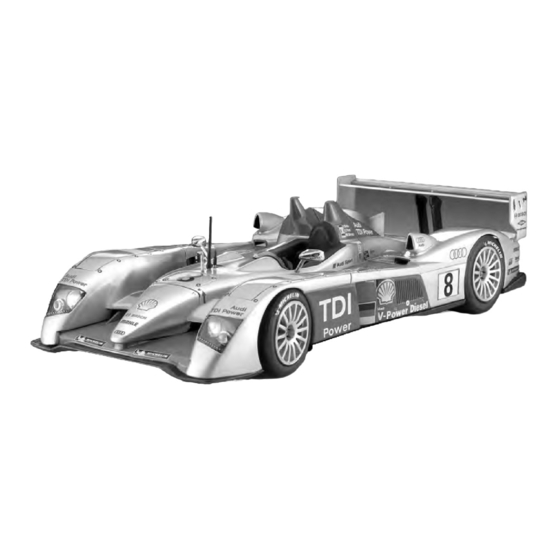

AUDI R10 TDI
Unglaublich und legendär. Eine bessere Beschreibung für den Audi R10 TDI gibt es
nicht. Denn weltweit zum ersten Mal in der Motorsportgeschichte siegte ein Diesel
betriebenes Fahrzeug bei dem härtesten Langstreckenrennen der Welt, den 24-
Stunden von Le Mans. Warum der R10 als die bisher größte Herausforderung für Audi
Sport angesehen wird, obwohl das über 650 PS starke technische Wunderwerk souve-
rän im Jahre 2006 gewann, verdeutlicht ein Blick auf die Besonderheiten dieses spek-
takulären Innovationsträgers. Im November 2002 beschäftigte sich Ulrich Baretzky,
Leiter der Motorentechnik Audi Sport, zum ersten Mal ernsthaft mit dem Thema
Dieselmotor im Motorsport, allerdings schon mit der festen Absicht, in Le Mans zu sie-
gen und gleichzeitig wichtige Erkenntnisse für die Serienfertigung zu erhalten. Zudem
sollte mit dem Fahrzeug auch das Interesse des amerikanischen Publikums für die
Dieseltechnik geweckt werden.
Allerdings ergeben sich einige, scheinbar unlösbare Probleme für den Einsatz eines
Dieseltriebwerks, der einer mehrstündigen Dauerbelastung (über 5.500 Kilometer)
ausgesetzt wird. Renntaugliche Leistungen generieren sich entweder über eine hohe
Drehzahl, die bei Formel-1-Fahrzeugen bei rund 19.000 U/min liegen, oder aber einem
immensen Drehmoment. Technisch bedingt erreicht der R10 als Selbstzünder maximal
5.000 Umdrehungen. Den notwendigen Leistungsschub muss somit das Drehmoment
liefern. Dies liegt bei Formel-1-Fahrzeugen bei knapp 300 Newtonmetern, der R 10 lie-
fert satte 1.100 Nm. Diese gewaltige Zahl bedeutet aber gleichzeitig eine extreme
Belastung des Motors und, wegen der Kraftübertragung, des Getriebes. Der Hubraum
des V-12 TDI beläuft sich, dem Le Mans Reglement entsprechend, auf 5,5 Liter. Um
dessen Leistung von gut 650 PS dauerhaft beizubehalten, bedarf es perfekter
Luftführung, feinst zerstäubter Treibstoffe und einer kompletten Verbrennung, was
wiederum einen Einspritzdruck von 2.000 bar über die Common-Rail-Anlage erfordert.
Der Überhitzung des Motors muss entgegengewirkt werden, schließlich besteht der V-
12 zur Gewichtsersparnis aus Aluminium, wobei das Material aber unter den extremen
Kräften nicht leiden darf. Gemäß der Maxime konsequenten Leichtbaus besteht auch
die um den 12-Zylinder-Motor mit seinen Rußpartikelfiltern gebaute Karosserie aus
Kohlefasern. Bei dem spektakulären Ausnahmefahrzeug bilden Chassis, Motor und
Getriebe eine extrem verwindungssteife, volltragende aber leichte Einheit.
Das Ergebnis einer kaum zu lösenden technischen Aufgabe zeigte sich nach langfristi-
gen, intensiven Bemühungen schon bei dem Erfolg im März 2006: bei dem 12-
Stunden-Rennen in Sebring, das als Testlauf für Le Mans gedacht war, entschied der
Audi 4 Runden vor dem nächsten Verfolger das Rennen eindeutig für sich. Am 18. Juni
2006 machte das Team um Frank Biela, Emanuele Pirro und Marco Werner die
Sensation perfekt. In Le Mans siegten die Fahrer des Fahrzeugs mit der Startnummer
8 nicht nur souverän und eindeutig, sie nahmen mit der längsten Gesamtdistanz aller
Zeiten und der schnellsten Runde des Rennens die wichtigsten Rekorde mit. Die Über-
legenheit des Audi R10 TDI zeigte sich auch bei dem zweiten Fahrzeug: trotz zwischen-
zeitlicher Probleme errang der zweite Wagen überzeugend Platz 3. Damit war einer
der größten Rennerfolge in der Geschichte Audis perfekt.
