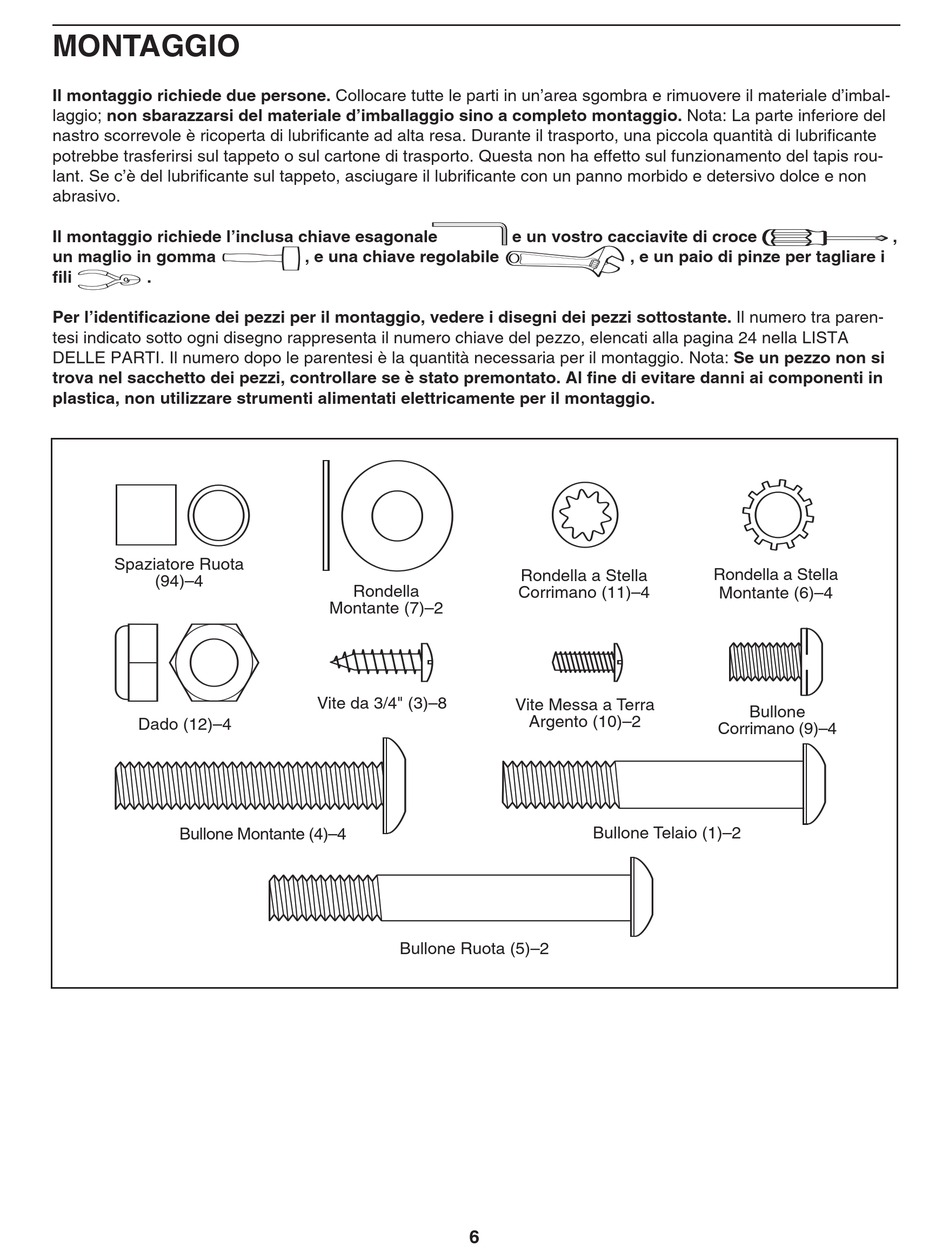

MONTAGGIO

3/4" Tek Screw (58)–8
Il montaggio richiede due persone. Collocare tutte le parti in un'area sgombra e rimuovere il materiale d'imbal-
laggio; non sbarazzarsi del materiale d'imballaggio sino a completo montaggio. Nota: La parte inferiore del
nastro scorrevole è ricoperta di lubrificante ad alta resa. Durante il trasporto, una piccola quantità di lubrificante
potrebbe trasferirsi sul tappeto o sul cartone di trasporto. Questa non ha effetto sul funzionamento del tapis rou-
lant. Se c'è del lubrificante sul tappeto, asciugare il lubrificante con un panno morbido e detersivo dolce e non
abrasivo.
Il montaggio richiede l'inclusa chiave esagonale e un vostro cacciavite di croce ,
un maglio in gomma , e una chiave regolabile , e un paio di pinze per tagliare i
fili .
Per l'identificazione dei pezzi per il montaggio, vedere i disegni dei pezzi sottostante. Il numero tra paren-
tesi indicato sotto ogni disegno rappresenta il numero chiave del pezzo, elencati alla pagina 24 nella LISTA
DELLE PARTI. Il numero dopo le parentesi è la quantità necessaria per il montaggio. Nota: Se un pezzo non si
trova nel sacchetto dei pezzi, controllare se è stato premontato. Al fine di evitare danni ai componenti in
plastica, non utilizzare strumenti alimentati elettricamente per il montaggio.
Spaziatore Ruota
Rondella a Stella
Rondella a Stella
(94)–4
Rondella
Corrimano (11)–4
Montante (6)–4
Montante (7)–2
Vite da 3/4" (3)–8
Vite Messa a Terra
Bullone
Argento (10)–2
Dado (12)–4
Corrimano (9)–4
Bullone Telaio (1)–2
Bullone Montante (4)–4
Bullone Ruota (5)–2
