Installation instruction
DishDrawer
TM
dishwasher
DD24S 7, DD24ST 7, DD36ST 7 Integrated models
US CA
Installing external venting kit into framed cabinetry only
For customers with framed cabinetry only
The supplied Installation Instructions booklet provided with your product explains how to install the supplied external venting kit in
frameless cabinetry only.
If you are installing the external venting kit into framed cabinetry, then please refer to this booklet for instructions instead.
The instructions in this booklet are a replacement for the securing the vent instructions in the main booklet.
After you have fitted the external venting kit using this booklet, please then refer back to your main Installation instructions
to complete the installation of your dishwasher.

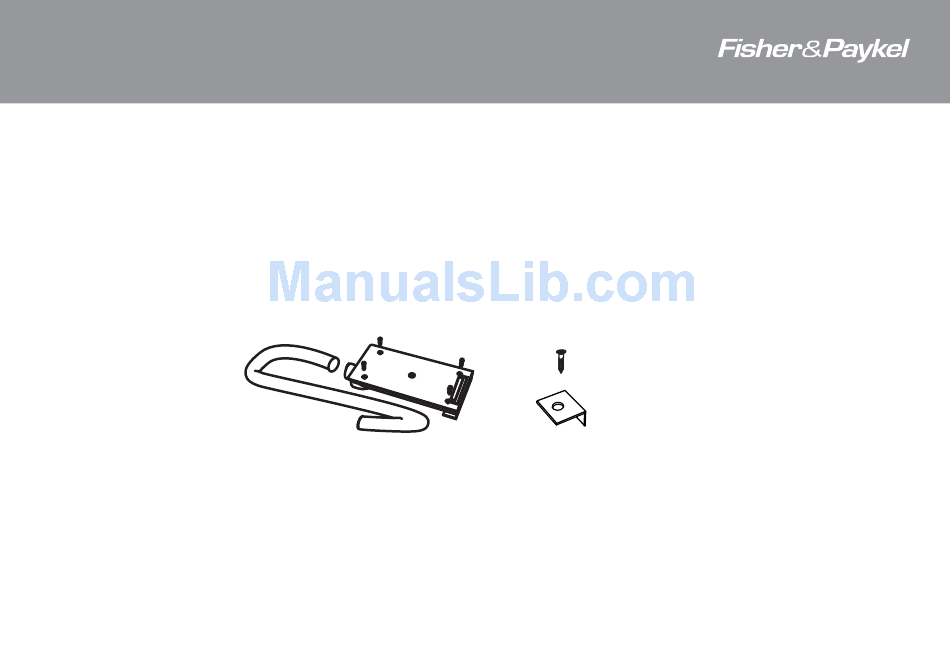

External Venting kit (1)
Securing Bracket & Screw (1)
590452A
03.12
