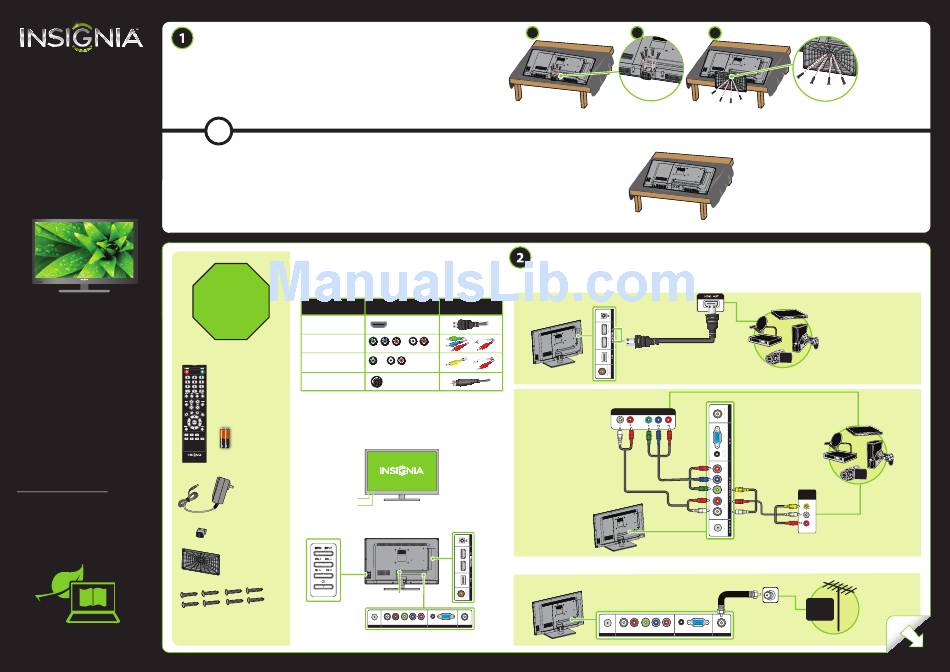

Insignia NS-24E40SNA14 Guide D'installation Rapide

GUIDE
D'INSTALLATION
RAPIDE
Téléviseur à DEL de 24 po.
NS-24E40SNA14
Merci
d'avoir acheté ce téléviseur Insignia de
haute qualité. Nous espérons que vous
apprécierez la qualité et la fiabilité de ce
produit pendant plusieurs années.
Accessoires inclus
CONSULTEZ
LE GUIDE DE L'UTILISATEUR
EN LIGNE!
Nous sommes pour l'écologie, aussi une
copie du Guide de l'utilisateur n'est pas
NS-RC6NA-14
livré avec l'appareil, mais est disponible en
ligne. Allez sur le site
www.insigniaproducts.com, cliquez sur
Support & Service (Assistance et service).
Saisissez le numéro de modèle dans le
champ sous Manual, Firmware, Drivers
& Product Information (Guide,
microprogramme, pilotes et
renseignements sur le produit),
puis cliquez sur .
Vis M4
(longueur de 12 mm)
(8)
POUR COMMENCER
Comment fixer le socle au téléviseur?
(pas pour le montage mural)
Sont nécessaires : un tournevis cruciforme et une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de
protéger l'écran des dégâts matériels et des rayures.
B Fixer l'axe du socle au téléviseur à l'aide des quatre vis M4 fournies.
C Fixer le socle à son axe à l'aide des quatre vis M4 fournies.
- OU -
Comment préparer le téléviseur pour un montage mural?
Sont nécessaires : une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de protéger l'écran des dégâts matériels et des rayures.
B Fixer le support de montage mural au téléviseur à l'aide des trous de montage au dos du téléviseur. Afin d'accrocher le téléviseur
correctement, consulter les instructions fournies avec le support de montage mural pour un montage correct du téléviseur.
Quels sont les câbles disponibles?
Ce téléviseur a plusieurs types de prises disponibles pour y connecter
des périphériques. Pour une qualité vidéo optimale, il faut connecter
ATTENTION!
le périphérique à la meilleure connexion disponible. Il est préférable
Ne pas brancher le
d'utiliser les câbles fournis avec les périphériques.
cordon d'alimentation,
QUALITÉ VIDÉO
tant que les autres
périphériques n'ont
pas été connectés.
OPTIMALE
MEILLEURE
Vidéo à composantes et audio analogique
BONNE
Vidéo composite et audio analogique
BONNE
Remarque : Il est possible d'utiliser la prise HDMI 1/DVI pour connecter un périphérique
Télécommande avec
DVI au téléviseur. Fixer un adaptateur HDMI à DVI à l'extrémité du câble HDMI.
deux piles AAA L'adaptateur se connecte à la prise DVI du périphérique. Voir le Guide de l'utilisateur en
ligne pour toute information sur les différents types de connexion HDMI (ARC, DVI).
Caractéristiques
Face avant
Témoin de marche-arrêt
Adaptateur
Capteur de télécommande
d'alimentation
Panneau arrière
Axe du socle
Socle du téléviseur
Connecteur d'alimentation
DC 12V
POWER IN
Remarque : Les illustrations ne représentent pas nécessairement le type de téléviseur de l'utilisateur.
A
(ne pas utiliser avec un socle de téléviseur)
ÉTABLISSEMENT DE CONNEXIONS
Comment regarder la télévision (récepteur câble ou satellite) ou connecter un
périphérique tel qu'un lecteur DVD ou Blu-ray, une console de jeux ou un caméscope?
Utilisation d'un câble HDMI (OPTIMALE)
TYPE DE PRIS CONNECTEUR DE CÂBLE
Vidéo et audio HDMI
Vidéo et audio coaxial
Utilisation de câbles à composantes (MEILLEURE)
- OU -
Utilisation d'un câble AV
(BONNE)
Remarque : Brancher le connecteur de
câble vidéo jaune sur la prise verte
VIDEO/Y au dos du téléviseur.
Comment connecter le téléviseur à une antenne ou une prise câble murale?
PC / DVI VGA
L AUDIO R VIDEO / Y B P P R AUDIO IN ANT / CABLE IN
AV / COMPONENT IN PC IN
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
B
C
M4 (12 mm)
Option câble à composantes
AUDIO/VIDEO OUT
PC / DVI
DC 12V L AUDIO R VIDEO / Y P B P R VGA ANT / CABLE IN
AUDIO IN
POWER IN AV / COMPONENT IN PC IN
M4 (12 mm)
Prises polyvalentes : Il est possible de
brancher n'importe quel périphérique
qui utilise HDMI sur n'importe quelle
prise HDMI. Toutefois, certains
périphériques doivent être connectés
à la prise HDMI 1/DVI ou HDMI2/ARC.
Consulter les instructions qui
accompagnent le périphérique
ARC ou DVI pour des informations
supplémentaires.
AUDIO/VIDEO
OUT
Option câble AV
Remarque : Les prises vidéo à composantes
et AV sont partagées. Cela signifie qu'il n'est
possible de connecter qu'un périphérique
vidéo à composantes ou AV à la fois. Il est
suggéré d'utiliser HDMI si le périphérique
utilisé le permet.
CÂBLE
VERSO
