Summary of Contents for Samsung HG26NA477PF

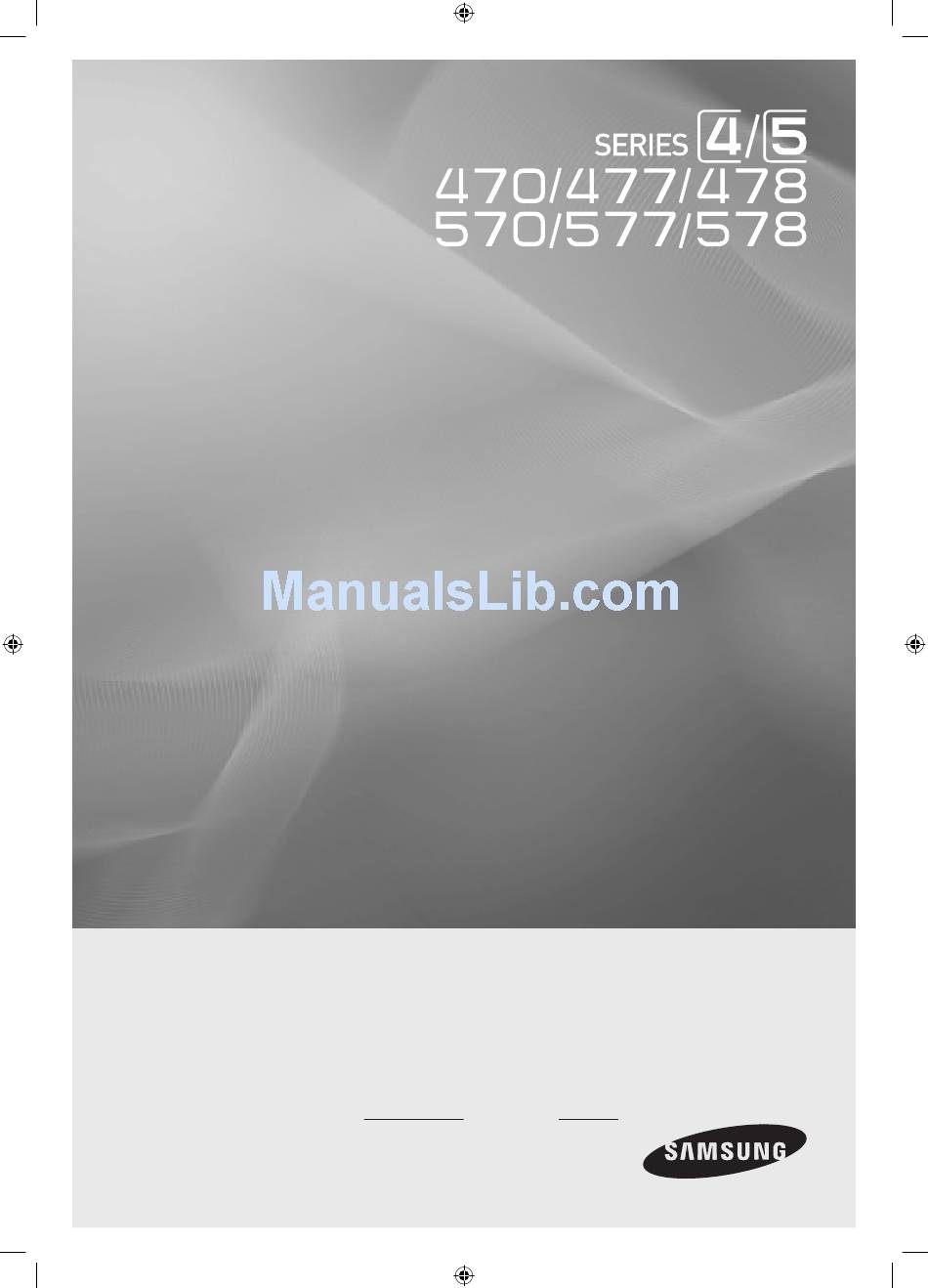

- Page 1 TV LED Instalación manual imagine las posibilidades Gracias por adquirir este producto Samsung. Para recibir un servicio más completo, registre su producto en www.samsung.com/register Modelo N.º de serie [HG470570_HOTEL-ZX]SPA.indd 1 2012-03-15 9:02:48...
-
Page 2: Modos De Funcionamiento
EN LÍNEA, que otorga el control completo del televisor al SBB/STB. Cuando el televisor está en el modo EN LÍNEA, deja de aceptar órdenes por infrarrojos (control remoto de Samsung) y actúa de acuerdo con el protocolo de la interfaz. -
Page 3: Símbolos Utilizados En Este Manual
Contenido y Introduction ................................2 y Operational Modes ..............................2 y Still image warning ..............................2 y Securing the Installation Space ..........................2 y Additional Information ............................... 2 y Accessories ................................4 y Installing the LED TV Stand ............................5 y Assembling the swivel (32 inch TVs or larger) ...................... - Page 4 Accesorios ✎ Compruebe que los siguientes elementos estén incluidos con el televisor LED. Si falta algún elemento, póngase en contacto con el proveedor. ✎ El color y la forma de los elementos pueden variar según el modelo. ✎ Las piezas del soporte se enumeran en Componentes del soporte en la página siguiente. y Control remoto (AA59-00628A) y pilas (2 x AAA) y Kit de montaje de hotel y Manual del usuario...
- Page 5 Instalación del soporte del TV LED Los televisores LED de 32" y más grandes tienen un soporte giratorio. Puede establecer estos soportes de manera que el televisor gire 20 grados hacia la izquierda y hacia la derecha. 60 grados hacia la izquierda y hacia la derecha o 90 grados hacia la izquierda y hacia la derecha.
- Page 6 Kit de montaje de hotel ¦ Tornillos + Tuercas Tornillos largos (2 unid.) Tornillos cortos (2 unid.) Tuercas (2 unid.) Arandelas (2 unid.) Superior Montaje del soporte en un superficie plana, como un aparador, un escritorio o un sistema Inferior audiovisual.
- Page 7 Montaje del soporte giratorio (televisores de 32 pulgadas o superiores) Giro de 60° ¦ Si no se cambia el SOPORTE GIRATORIO el televisor puede girar 20º hacia la izquierda y hacia la derecha. Si se gira el SOPORTE GIRATORIO 180° y luego se monta el soporte como se muestra en la figura siguiente, el televisor puede girar 60° hacia la izquierda y hacia la derecha.
-
Page 8: Uso Del Controlador Del Televisor
Uso del Controlador del televisor ✎ El color y la forma pueden variar según el modelo. ✎ El Controlador del televisor, un pequeño botón tipo joystick en la parte inferior izquierda del televisor, le permite controlar el televisor sin el control remoto. Menú... - Page 9 Panel de conexiones [46" Modelo] ✎ Cada vez que conecte un dispositivo externo al televisor, compruebe que ambos estén desconectados de la alimentación. ✎ Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable. COMPONENT IN / AV IN1 (46”...
- Page 10 (OPTICAL): Permite conectar a un componente de audio digital. DIGITAL AUDIO OUT PC / DVI AUDIO IN: Conexión a la toma de salida de audio del PC. IN: Conexión a la toma de salida de video del PC. AUDIO OUT: Permite conectar a los terminales de entrada de audio de un amplificador/sistema de Home Theater. ANT IN –...
-
Page 11: Control Remoto
Control remoto ✎ Este control remoto presenta puntos Braille en los botones de encendido, de los canales y del volumen que pueden utilizar personas con discapacidades visuales. Mostrar y seleccionar las fuentes de video Enciende y apaga el televisor. disponibles. HDMI Selecciona directamente el modo HDMI. - Page 12 Conexión del televisor con un SBB o STB Panel trasero del TV ETH MODEM Cable de datos 1. Conecte el terminal DATA del televisor al terminal ETH MODEM del decodificador (SBB) con el cable de datos. ✎ Los cables de datos están polarizados. Asegúrese de que conecta el extremo marcado TV SIDE en el televisor y el marcado STB SIDE en el decodificador.
- Page 13 Lista de distribuidores y cables de datos compatibles suministrados con el televisor ¦ y Verifique que esté utilizando el cable de datos correcto suministrado por el distribuidor. Consulte la etiqueta del código de los cables de datos. Compruebe el código en Tenga en cuenta el Tenga en cuenta el extremo etiquetado.
- Page 14 Conexión de la salida de audio a un amplificador de audio ¦ Panel trasero del TV Amplificador de AUDIO IN audio 1 Cable estéreo 1. Conecte el puerto AUDIO OUT del televisor al puerto Audio In de un amplificador de audio con un cable estéreo. Modelo B-LAN (HG478/HG578) y El televisor está...
- Page 15 HDMI del RJP. 4. Conecte el puerto EX-LINK del televisor y el puerto RS/232 del RJP. ✎ El RJP (paquete de terminal remoto) compatible con este televisor Samsung es TeleAdapt TA-7610. Español [HG470570_HOTEL-ZX]SPA.indd 15 2012-03-15 9:03:05...
- Page 16 y RJP (paquete de terminal remoto): RJP es la sigla de Remote Jack Pack (Paquete de terminal remoto). El RJP es un módulo de hardware provisto de diferentes entradas de audio y video (A/V, Audio, PC y HDMI) y las salidas correspondientes.
- Page 17 1. Resalte el elemento del menú del Modo de hotel en la esquina superior izquierda del menú. 2. Presione el botón de flecha izquierda o derecha del control remoto Samsung. Únicamente se muestra el elemento del menú del Modo de hotel.
-
Page 18: Elementos Del Menú
Seleccionar el distribuidor SI. Proveedor SI Proveedor SI Samsung y Samsung / OCC / MTI / Nstreams / NXTV / Enseo / Cardinal /Guestek / SeaChange / EBL Establecer los valores predeterminados que se aplicarán al encender el televisor. Canal de y Definido por usuario: Consulta la configuración del canal de encendido, tipo... - Page 19 Menú Elemento Valor inicial Descripción Bloqueo menú Apagado: Habilitar o inhabilitar el menú de imagen. imagen OSD de los menús y Encendido: Se muestra el menú principal. Visualización de Act. menús y Apagado: No se muestra el menú principal. Funcionamiento activado/desactivado del panel frontal (tecla local) y Desbloquear: Desbloquear todas las teclas del panel Bloqueo botones y Bloquear: Bloquear todas las teclas del panel...
- Page 20 Apagado: Logotipo/ inicial durante el tiempo establecido en "Tiempo visualización logo". Mensaje Descargar logo del hotel. (Nombre de archivo requerido: samsung.bmp/avi, Desc. logo hotel Tamaño máx. del archivo: BMP 960 x 540 / AVI 30MB, Tipo de archivo: BMP/AVI) Tiempo visualización...
- Page 21 Elemento Valor inicial Descripción Disponible sólo en el menú Independiente. SIRCH (Mando a distancia interactivo de Samsung para hostelería) es un controlador a distancia interactivo profesional para DTV que permite efectuar Hora actualización 12:00 PM actualizaciones de firmware en el televisor, clonación de datos y cambios SIRCH en la asignación de canales a varios centenares de televisores de hotel...
-
Page 22: Mensaje De Bienvenida
Mensaje de bienvenida ¦ La función Mensaje de bienvenida muestra un mensaje personalizado en el televisor cada vez que se enciende. – La configuración del mensaje de bienvenida se realiza en el menú Opciones de Hotel. – Active el mensaje de bienvenida para que se muestre al encender el televisor. Mensaje de bienvenida Apagado: Editar mensaje bienvenida... - Page 23 Formato de archivo del logotipo – El televisor sólo admite los formatos BMP y AVI. – El nombre del archivo debe ser samsung.bmp o samsung.avi. – La resolución máxima del formato BMP es 960 x 540. – El tamaño máximo del archivo de formato AVI es 30 MB.
- Page 24 Clonación de USB ¦ La función de clonación de USB permite descargar una configuración establecida por el usuario (Picture, Sound, Input, Channel, Setup y Hotel Setup) desde un televisor a un dispositivo USB y luego cargarla desde el dispositivo USB a otros televisores.
- Page 25 y Configuraciones clonadas en el menú Hotel Elemento de menú Clonación admitida Región aplicable Modo Hotel Sí Todas Proveedor SI Sí Todas excepto Brasil Canal de encendido EN Sí Todas Canal de encendido Sí Todas Tipo de canal Sí Todas Volumen de encendido EN Sí...
- Page 26 Elemento de menú Clonación admitida Región aplicable Modo música HDMI Sí EE.UU. y hotel EE.UU. Salida barra de sonido Sí Todas Salida de video Sí Sólo modelos ASIA Modo multimedia USB Sí EE.UU. y UE Rótulo de fuente externa Sí Todas Sí...
- Page 27 Control remoto de código múltiple ¦ El control remoto de código múltiple es un control remoto especial diseñado para controlar múltiples televisores. Es una función útil cuando hay más de un televisor en una ubicación. Puede controlar hasta 10 televisores, cada uno con un código ID distinto, con un control remoto. Los números de ID se muestran en el OSD de cada televisor.
- Page 28 Inicialización configuración automática ¦ Cuando se clona la configuración de un televisor en otro, se clonan las configuraciones de los menús del lado del huésped y del lado del hotel (Imagen, Sonido, Entrada, Canal, Configuración y Configuración de hotel). Así es posible establecer casi todos los valores de los menús en el televisor del hotel con la misma configuración estándar.
- Page 29 Plug & Play Hotel ¦ Hotel Plug & Play function automatically performs the Hotel mode selection, Country Setup, Clock Setup, and Picture mode Setup runs once, when power is first turned ON. Setup also runs automatically after you have executed a Service Reset. y Ejemplo de la interfaz del usuario Si selecciona Valores predeterm., el televisor restablece los valores de fábrica Restauración valores de fábrica...
- Page 30 – Selección inicial: Español – Tiempo de visualización: El tiempo de visualización de la OSD y de funcionamiento es el mismo que en los modelos de televisión del cliente de Samsung. – Si presiona la tecla Enter, se muestra la OSD “Select Country”.
-
Page 31: Barra De Sonido
Barras de sonido y televisores de hotel de Samsung de 2012 – Las barras de sonido y los televisores de hotel de Samsung admiten la función ARC en HDMI 1.4. Si conecta una barra de sonido de Samsung a un televisor de hotel de Samsung compatible con un único cable HDMI, los clientes pueden oír el sonido del televisor a través de la barra de sonido. -
Page 32: Instalación Del Montaje Mural
Póngase en contacto con un técnico para que le ayude con la instalación del soporte mural. Samsung Electronics no es responsable de los daños causados al producto, al usuario o a terceros si se efectúa personalmente la instalación del televisor. -
Page 33: Bloqueo Antirrobo Kensington
Consulte el manual proporcionado con el bloqueo Kensington para obtener más información sobre el uso correcto. Samsung no suministra el bloqueo antirrobo Kensington. ✎ Busque el icono “K” en la parte trasera del televisor. Junto al icono "K"... -
Page 34: Especificaciones
Especificaciones Consideraciones medioambientales Temperatura de funcionamiento 50°F a 104°F (10°C a 40°C) Humedad de funcionamiento 10% al 80%, sin condensación Temperatura de almacenamiento -4°F a 113°F (-20°C a 45°C) Humedad de almacenamiento 5% al 95%, sin condensación HG32NA470 HG26NA470 Nombre modelo HG32NA477 HG26NA477 HG32NA478... - Page 35 Dimensiones HG26NA470 / HG26NA477 ▪ Vista frontal/Vista lateral (Unidad: pulgadas) 24.4 22.7 12.7 14.1 15.6 17.7 ▪ Detalle del panel de terminales/vista trasera (Unidad: pulgadas) 13.9 Español [HG470570_HOTEL-ZX]SPA.indd 35 2012-03-15 9:03:22...
- Page 36 HG32NA470 / HG32NA477 / HG32NA478 ▪ Vista frontal/Vista lateral (Unidad: pulgadas) 29.3 27.5 15.5 16.5 18.3 20.6 ▪ Detalle del panel de terminales/vista trasera (Unidad: pulgadas) 19.0 Español [HG470570_HOTEL-ZX]SPA.indd 36 2012-03-15 9:03:23...
- Page 37 HG40NA570 / HG40NA577 / HG40NA578 ▪ Vista frontal/Vista lateral (Unidad: pulgadas) 36.5 20.3 21.6 23.8 ▪ Detalle del panel de terminales/vista trasera 36.5 14.3 14.3 21.6 11.4 41.7 12.9 15.7 12.9 11.6 Español 24.6 15.7 [HG470570_HOTEL-ZX]SPA.indd 37 2012-03-15 9:03:24...
- Page 38 HG46NA570 / HG46NA577 / HG46NA578 36.5 ▪ Vista frontal/Vista lateral 14.3 14.3 21.6 (Unidad: pulgadas) 11.4 41.7 20.3 24.6 26.8 ▪ Detalle del panel de terminales/vista trasera 41.7 12.9 15.7 12.9 11.6 24.6 15.7 Español [HG470570_HOTEL-ZX]SPA.indd 38 2012-03-15 9:03:24...
- Page 39 ▪ Detalle de la base del soporte HG26NA470 / HG26NA477 (Unidad: pulgadas) 14.1 HG32NA470 / HG32NA477 / HG32NA478 (Unidad: pulgadas) 16.5 R9.5 R3,75 16.5 Español [HG470570_HOTEL-ZX]SPA.indd 39 2012-03-15 9:03:25...
- Page 40 NOTA: No todos los dibujos están necesariamente a escala. Algunas dimensiones están sujetas a cambio sin previo aviso. Consulte las dimensiones antes de efectuar la instalación del televisor. La empresa no se responsabiliza de los errores tipográficos o de impresión. © 2011 Samsung Electronics America, Inc. Español [HG470570_HOTEL-ZX]SPA.indd 40...
- Page 41 Electronics (SAMSUNG) y a los requisitos, condiciones, exclusiones y limitaciones que contiene el presente documento, suministrará además un servicio de reparación de garantía en EE.UU. para los productos de SAMSUNG comprados en Canadá, y en Canadá para los productos de SAMSUNG comprados en EE.UU., durante el período de garantía especificado originalmente, y sólo para el comprador original...
- Page 42 Esta página se ha dejado intencionadamente en blanco. [HG470570_HOTEL-ZX]SPA.indd 42 2012-03-15 9:03:26...
- Page 43 Contacto con SAMSUNG WORLDWIDE Si desea formular alguna pregunta o comentario en relación con los productos de Samsung, comuníquese con el centro de atención al cliente de SAMSUNG. Samsung Hospitality Hotline: 866-894-0524 Sitio Web: http://www.samsung.com/us/business [HG470570_HOTEL-ZX]SPA.indd 43 2012-03-15 9:03:27...
