INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON ÉLECTRIQUE

Installation de la plaque de cuisson

1. Toutes les plaques de cuisson vitrocéramiques:
Vérifiez si la plaque de cuisson est endommagée. Veillez
également à ce que toutes les vis de la plaque de cuisson
soient bien serrées (Figure 8).

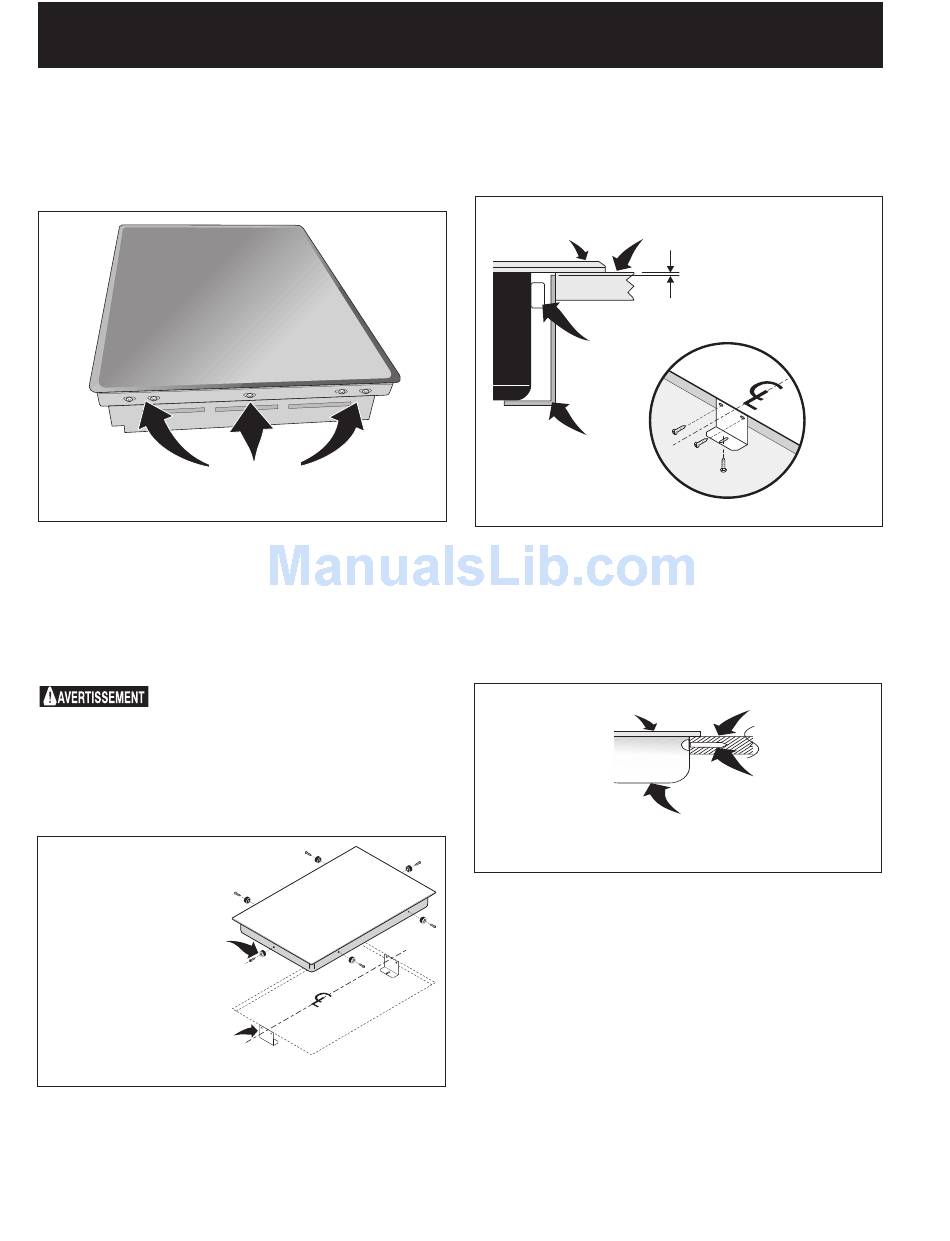

Figure 8
Insérez la plaque de cuisson dans la découpe de dessus de
comptoir.
NOTA: N'utilisez pas de pâte à calfeutrage; on doit pouvoir
déplacer la plaque de cuisson si l'entretien s'avère
nécessaire.
N'enlevez pas les entretoises en nylon
sur les rebords de la plaque de cuisson. Ces
entretoises centrent la plaque de cuisson dans
l'espace fourni à cet effet. La plaque de cuisson doit
être centrée pour empêcher l'accumulation d'excès de
chaleur pouvant entraîner des dommages par la
chaleur ou le feu (voir Figure 9).
6 Entretoises en nylon
Positionnez les supports
sur la ligne centrale de la
plaque de cuisson.
2 supports de fixation
Figure 9
Vis
Les supports de fixation DOIVENT être installés
conformément aux codes locaux ou, en leur absence,
en conformité avec le National Electrical Code ANSI/
NFPA No. 70, dernière édition, ou le Code Electrique
canadien norme ACNOR C22.1, Partie 1 (Figure 10).
PLAQUE DE
CUISSON
ENTRETOISE
EN NYLON
SUPPORTS DE
FIXATION
2. Modèles de plaque de cuisson 26" et 36" (36" X 18")
avec éléments spiraux:
Placez l'appareil dans l'ouverture du comptoir. Enlevez les
boutons de commande. Soulevez la surface de cuisson et
fixez le boitier au comptoir à l'aide de vis à bois (figure 11).
Abaissez l'appareil. Replacez les boutons de commande sur
les arbres et pressez vers le bas.
PLAQUE DE CUISSON
18
DESSUS DE COMPTOIR
Les supports de fixation
doivent être installés au moins
à 1/16" (0.16 cm) SOUS le
dessous du comptoir.
Figure 10
COMPTOIR
VIS
BOÎTIER
Figure 11
