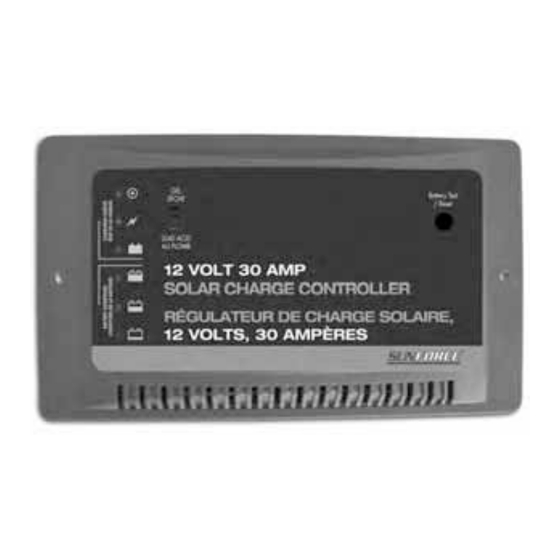

Sunforce 12 Volt 30 Solar Charge Controller User Manual
12 volt 30 solar charge controller
Hide thumbs
Also See for 12 Volt 30 Solar Charge Controller:
- Installation & operation manual (6 pages)
Subscribe to Our Youtube Channel
Related Manuals for Sunforce 12 Volt 30 Solar Charge Controller
Summary of Contents for Sunforce 12 Volt 30 Solar Charge Controller
- Page 1 12 Volt 30 Solar Charge Controller Régulateur De Charge Solaire, 12 Volts, 30 Ampères User’s Manual Notice D’utilisation...
- Page 2 12 Volt 30 Solar Charge Controller Maintain 12V batteries in a fully charged state IMPORTANT SAFETY AND OPERATION INSTRUCTIONS SAVE THESE INSTRUCTIONS This manual contains important safety and operation instructions for the 12 Volt 30 Amp Solar Charge Controller. Keep this manual with or near the controller at all times.
-
Page 3: Connection Diagram
Controller Dimensions Depth 45mm (1.77in) width 180mm (7 in) length 104mm (4.1 in) Distance between holes for mounting 164mm (6.5 in) Net weight is approximately 350g Installation Mounting - The charge controller is designed to be mounted flush with the wall. Flush mounting requires a rectangular cutout in the mounting surface with sufficient space (2-3 inches) behind to accommodate the controller and wiring. - Page 4 Please pay close attention to the following wire specifications Wire Size Refer to the “WIRE SIZE” chart below to determine the minimum size wire needed for each connection. When using heavy stranded wire, you may need to divide the ends into two groups and straddle the screw on the terminal block.
- Page 5 icon (green LED) indicates “Charge Complete” at this point the battery is fully charged and the charge controller is in float mode. Bulk Charge Charge Complete Status Conditions Indicates the battery is charging. Power is being allowed to pass through to the battery. Bulk Charge Solar Power Indicates the solar panel voltage is too low when in...
- Page 6 Warranty This product is covered by a 1 year limited warranty. Sunforce Products Inc warrants to the original purchaser that this product is free from defects in materials and workmanship for the period of one year...
- Page 7 Régulateu r De Charge Sola ire , 12 Volts , 30 Amp ères Il maintient les batteries de 12 volts toujours chargées. DIRECTIVES IMPORTANTES PORTANT SUR LA SÉCURITÉ ET LE FONCTIONNEMENT. CONSERVEZ CES INSTRUCTIONS Ce guide contient des directives importantes portant sur la sécurité et le fonctionnement du contrôleur de charge solaire de 12 volts, 30 ampères.
-
Page 8: Installation
Dimensions du contrôleur Profondeur : 45 mm (1,77"); largeur : 180 mm (7,1"); longueur : 104 mm (4,1") Distance entre les trous de fixation : 164 mm (6,5") Poids net approximatif : 350 g (12,3 oz) Installation Montage - Le contrôleur de charge est conçu pour être encastré dans le mur. L’encastrement nécessite un découpage rectangulaire de la surface de montage ainsi que suffisamment d’espace [2 à... - Page 9 7. Branchez la borne positive (+) du panneau solaire à la borne positive (+) (ARRAY-SÉRIE) du contrôleur de charge au moyen d’un fil approprié. Prenez bien soin de ne pas court- circuiter la série de panneaux solaires. 8. Branchez la borne négative (-) de la série de panneaux solaires à la borne négative (-) (ARRAY-SÉRIE) au moyen d’un fil approprié.
- Page 10 Surveillance Voyants DEL – Veuillez vous référer à l’étiquette. Les trois voyants DEL du haut indiquent l’état de la charge du contrôleur de charge. La DEL rouge indique la disponibilité d’une énergie solaire adéquate. ALLUMÉE : Indique que les panneaux solaires sont branchés correctement et que l’énergie solaire correspond aux attentes normales.
-
Page 11: Entretien
Spécifications techniques Paramètres Données Électriques Tension d’entrée nominale (Tension de la série de panneaux solaires) 17-22 volts Tension d’entrée maximale 25 volts Courant de charge maximal 30 ampères Consommation si branché à une série de panneaux solaires de 15 volts (en l’absence de la batterie) 35 mA maximum Consommation si branché... - Page 12 Garantie Ce produit est couvert par une garantie limitée pendant une période d’un (1) an. Sunforce Products Inc. garantit à l’acheteur initial que ce produit ne comporte aucun défaut de matériaux et de main-d’œuvre pendant une période d’un (1) an débutant à la date de l’achat.
