Craftsman WEEDWACKER INCREDI.PULL 316.99010 Operator's Manual
  1. Manuals
  2. Brands
  3. Craftsman Manuals
  4. Trimmer
  5. Incredi-Pull 316.99010
  6. Operator's manual

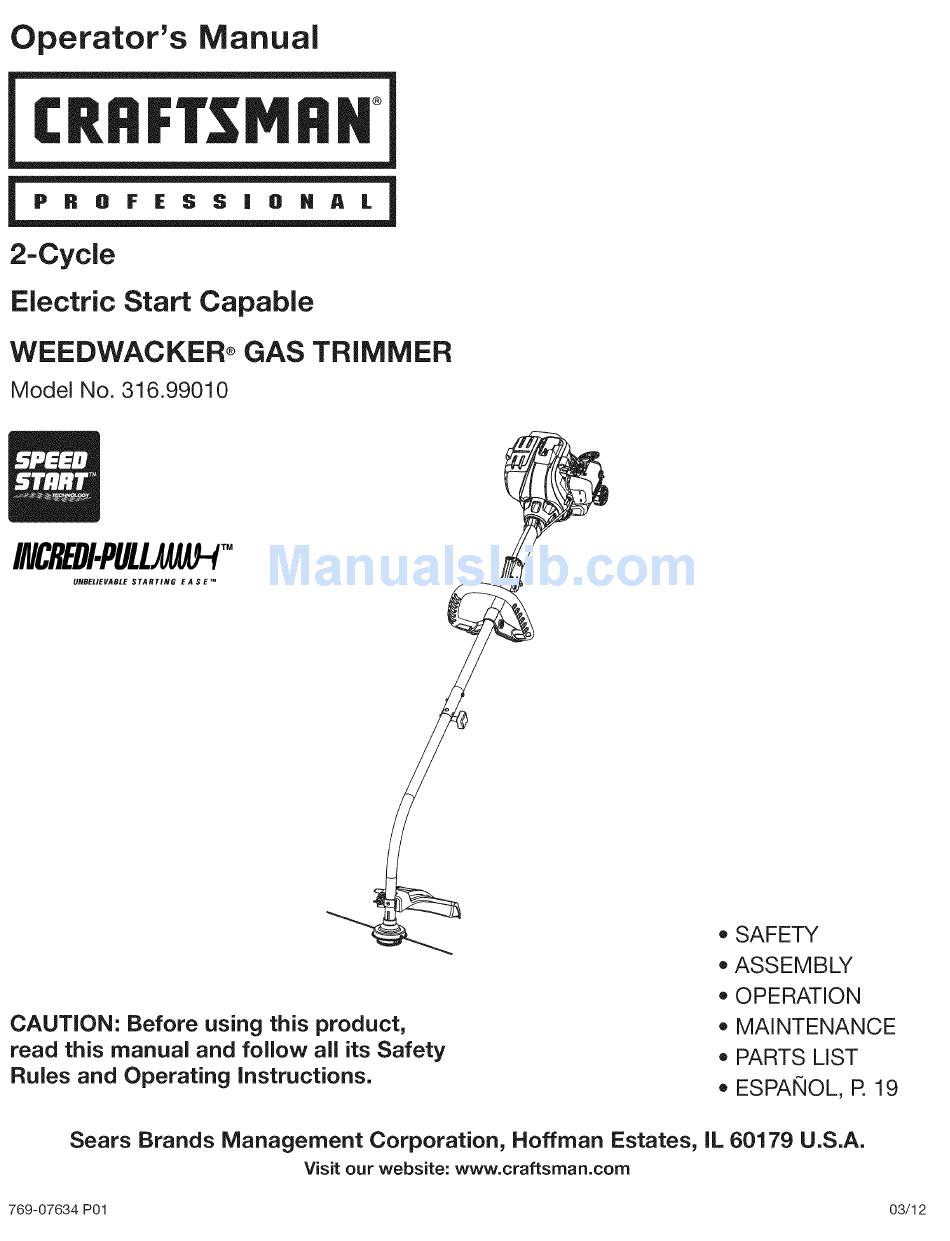

Craftsman WEEDWACKER INCREDI.PULL 316.99010 Operator's Manual

Craftsman WEEDWACKER INCREDI.PULL 316.99010 Operator's Manual

2-cycle electric start capable weedwacker gas trimmer
Hide thumbs Also See for WEEDWACKER INCREDI.PULL 316.99010:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Operator's
Manual
CRRFI'$MRH
l
2-Cycle
Electric Start Capable
WEEDWACKER® GAS TRIMMER
Model No. 316.99010
INCREDI.PULU_AU-t
TM
UNBELIEVABLE
STARTING
E A S E
TM
CAUTION:
Before
using this product,
read this manual and follow
all its Safety
Rules and Operating
instructions.
,, SAFETY
• ASSEMBLY
OPERATION
MAINTENANCE
PARTS LIST
ESPANOL, R 19
Sears Brands Management
Corporation,
Hoffman Estates, IL 60179 U.S.A.
Visit our website:
www.craftsrnan.corn
769-07634 P01
03/12

Advertisement

loading

Related Manuals for Craftsman WEEDWACKER INCREDI.PULL 316.99010

Summary of Contents for Craftsman WEEDWACKER INCREDI.PULL 316.99010

  • Page 1 Operator's Manual CRRFI'$MRH 2-Cycle Electric Start Capable WEEDWACKER® GAS TRIMMER Model No. 316.99010 INCREDI.PULU_AU-t UNBELIEVABLE STARTING E A S E ,, SAFETY • ASSEMBLY OPERATION CAUTION: Before using this product, MAINTENANCE read this manual and follow all its Safety PARTS LIST Rules and Operating instructions.

  • Page 2: Table Of Contents

    TABLE OFCONTENTS Safety..........Warranty ..........Know Your U nit........Specifications ......... Assembly ..........OilandFuel ........... Starting a nd Stopping ........Operation ..........Maintenance ......... Cleaning andStorage ........Speed S tart Accessory ....... Troubleshooting ........Repair Protection Agreements ......

  • Page 3: Safety

    o iMPORTANT SAFETY iNSTRUCTiONS READ ALL iNSTRUCTiONS BEFORE OPERATING The trimmer attachment shield must always be in place while operating the unit. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the WARNING: When using the unit, all safety rules must be trimming line beyond the length of the shield.
  • Page 4 o SAFETY & iNTERNATiONAL SYMBOLS This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING SYMBOL MEANING o SAFETY ALERT SYMBOL indicates dangeB warning oi caution.

  • Page 5: Warranty

    FOR TWO YEARS from the date of purchase, this product is warranted against any defects in material or workmanship. A defective product will be replaced free of charge. For warranty coverage details to obtain free replacement, visit the web site: www.craftsman.com This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include: •...

  • Page 6: Specifications

    APPLiCATiONS As a trimmer: Spark Plug Muffler Cdtgtiinrg grass and light weeds" Choke Lever Ot heDeC _ [_t iVa_tar icmmisnogr iar° Umndy tbeeSs_dnC_h' thtic"un it. Shaft Grip Starter oo,o+s+ Rope Grip '_'_'_" Air Filter Cover Fuel Cap _::::_o/ Throttle Shaft Housing _"...
  • Page 7 iNSTALLiNG THE CUTTING HEAD SHIELD Slot Mount Bracket Cutting Head Shield operate the unit without the cutting head shield in place. WARNING: To prevent serious personal injury, never Use the following instructions if the cutting head shield is not installed. Use only the instructions that apply to the type of shaft and shield equipped with this unit.
  • Page 8 OPERATING THE CONVERTIBLE COUPLER SYSTEM 90° Edging Hole (Trimmer Only) damage to the unit, shut the unit off before removing or WARNING: To avoid serious personal injury and installing an attachment. NOTE: To make installing or removing the attachment easier, place the unit on the ground or on a work bench.

  • Page 9: Oilandfuel

    FUELING THE UNiT OiL AND FUEL MiXiNG iNSTRUCTiONS The use of old and/or improperly mixed fuel is the most common cause WARNING: Gasoline is extremely flammable. Ignited of performance problems. Use only fresh, clean unleaded gasoline. vapors may explode. Always stop the engine and allow it Follow the instructions carefully for the proper gasoline/oil mixture.
  • Page 10 Off (O) / Stop outdoor area. Carbon monoxide exhaust fumes can be I WARNING: lethal in a confined area. Operate this unit only in a well-ventilated On ( I ) / Start serious injury, the operator and the unit must be in a stable [__J ARNING: Avoid accidentally starting the unit.
  • Page 11 NOTE: This unit can use a Speed Start Accessory! Please refer to the Speed Start accessory operator's manual for the proper use of this feature. (Items Sold Separately! Refer to the Speed Start Accessory section of this manual for more information about these Speed Start accessories.) STARTING iNSTRUCTiONS...
  • Page 12 HOLDING THE TRIMMER body protection to reduce the risk of injury when operating WARNING: Always wear eye, hearing, hand, foot and this unit. • Stand in the operating position (Fig. 11). Hold the shaft grip with the right hand. Keep the right arm slightly bent.
  • Page 13 WARNING: To prevent serious injury, never perform maintenance or repairs while the unit is running. Always allow the unit to cool before servicing or repairing the unit. Disconnect the spark plug wire to prevent the unit from starting accidentally. MAINTENANCE SCHEDULE Line Perform these required maintenance procedures at the frequency...
  • Page 14 Cleaning t heCutting Head Cutting NOTE: The cutting head will r emain a ttached totheunit. Head 1. Remove theoldline from thecutting h ead. The line glide plate Locking Tab Hole ___ cannot beremoved ifthere isstill l ine inthecutting h ead. Locking Tab, "_ _')'i"...

  • Page 15: Starting A Nd Stopping

    ADJUSTING THE iDLE SPEED Idle Speed Screw adjustments. Wear protective clothing and observe all WARNING: The cutting head may spin during idle speed I safety nstruct ons to prevent serous persona njury. NOTE: Careless adjustments can seriously damage the unit. A Sears or other qualified service dealer should make carburetor adjustments.
  • Page 16 NOTE: Do not use fuel that has been stored for more than 30 days. Dispose of old fuel according to federal, state and local regulations. This unit can be started with an optional Speed Start accessory (items sold separately). Please contact your local Craftsman retailer, call I=8O0=4=MY=HOME® or visit www.craftsman,com for more information.
  • Page 17 PROBLEM SOLUTION The primer bulb was not pressed enough Press the primer bulb 10 times or until fuel is visible The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel The fuel is old (over 30 days) and/or improperly mixed...
  • Page 18 Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.
  • Page 19 Manual del Operador CRRF[$14RH Motor de 2 tiernpos Con Posibilidad de Arranque El_ctrico RECORTADOR WEEDWACKER_ A GASOLINA Modelo No. 316.99010 INCREDI.PULU_AU-t UNBELIEVABLE STARTING E A S E • SEGURIDAD • ENSAMBLAJE PRECAUCION: Antes de utilizar, este • OPERACION producto lea este manual y siga todas •...
  • Page 20 TABLA DE CONTENIDO Seguridad ........... Garantia ..........Conozca su unidad ........Especificaciones ........Ensamblaje .......... Aceite y combustible ........Arranque y parada ........Operaci6n ........... Mantenimiento ........Limpieza y almacenamiento ......Accesorio Speed Start ........ Localizaci6n y soluci6n de problemas .....
  • Page 21 o INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR AL OPERAR LA UNIDAD LA UNIDAD Lleve puestas gafas o lentes de seguridad que cumplan las normas actuales ANSI y est6n marcados como tales. Use siempre protecci6n para los oidos al operar esta unidad. Si la las normas de seguridad.
  • Page 22 • Espere aqueelmotor s eenfrie para guardar otransportar la unidad. Cerci6rese deasegurar bien launidad a ltransportarla. • Guarde l aunidad e nunlugar s eco, b ajo Ilave o enalto, a finde evitar s uusonoautorizado oda_o. M ant6ngala fuera del alcance d elosni_os. •...
  • Page 23 Este producto se garantiza POR DOS AIqOS a partir de la fecha de compra, contra cualquier defecto de materiales o mano de obra. Un product defectuoso se reemplazar& sin costo alguno. Para los detalles de cobertura de la garantia para obtener un reemplazo gratis, visite el sitio web: www.craftsman.com Esta garanUa cubre SOLAMENTE defectos de rnateriales o mano de obra.
  • Page 24 usos Bujia de Como recortadora: encendido • Cortar c6sped y malas hierbas escasas. Silenciador Palanca del obturador Orillar (bordear) Hacer recortes decorativos alrededor de _rboles, cercas, etc.._, =.._/._X_ Con esta unidad se pueden utilizar otros accesorios opcionales. Empu_adura del eje //_fZ'/,#J_ "...
  • Page 25 INSTALAClON DEL PROTECTOR DEL CABEZAL DE CORTE RanlLira Protector deJ Soporte de cabezaJ de corte montaje graves, no opere nunca la unidad sin el protector del ADVERTENClA: Para evitar lesiones personales cabezal de corte colocado. Si el protector del cabezal de corte no est& instalado, siga las instrucciones a continuaci6n.
  • Page 26 OPERAR EL SISTEMA DE ACOPLADOR CONVERTIBLE Orificio de 90 ° para bordeadora (solo recortadora) y dados a la unidad, apague la unidad antes de quitar o [__J DVERTENCIA: Para evitar lesiones personales grave 1 instalar cualquier accesorio. NOTA: Para facilitar la instalaci6n o remoci6n de un accesorio, coloque la unidad sobre el suelo o sobre un banco de trabajo.
  • Page 27 Mezclar el combustible INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE NOTA: Esta unidad trae un frasco de 3.2 onzas de aceite para motor de 2 tiempos. Para que la mezcla de combustible descrita El uso de un combustible viejo y/o mal mezclado es la causa mas anteriormente sea la correcta, 6chele la botella completa a un comQn de problemas de funcionamiento.
  • Page 28 Apagado (O) / Parada &tea exterior bien ventilada. El mon6xido de carbono de _ADVERTENClA: Opere esta unidad solamente en un los gases de escape puede ser letal en un &tea confinada. Encendido ( I ) / Arranque accidente. A fin de evitar lesiones graves, el operador y la unidad deben estar en una posici6n estable al tirar de la _ADVERTENOIA: Evite arrancar la unidad por...
  • Page 29 NOTA: En esta unidad se puede usar un accesorio Speed StartTMo Para utilizar correctamente este dispositivo, consulte el manual del operador del accesorio Speed Start (iLos accesorios se venden pot separado! Para informarse mas sobre los accesorios Speed Start vaya a la secci6n Accesorio Speed Start este manual.) INSTRUCCIONES DE ARRANQUE...
  • Page 30 SOSTENER L A RECORTADORA puesta protecci6n para los ojos, oidos, pies y cuerpo a fin ADVERTENCIA: AI operar esta unidad, Ileve siempre de reducir el riesgo de lesiones. • P&rese en la posici6n de operaci6n (Fig. 11). Sostenga la empudadura del eje con la mano derecha.
  • Page 31 ADVERTENClA: Para evitar lesiones graves, no haga nunca ningQn mantenimiento ni reparaci6n con la unidad funcionando. Siempre deje que la unidad se enfrie antes de darle mantenimiento o repararla. Desconecte el cable de la bujia para evitar que la unidad arranque por accidente. PLAN DE MANTENIMIENTO Lleve a cabo los procedimientos necesarios de mantenimiento...
  • Page 32 Limpieza del Cabezal de Corte Cabezal Orificio de la leng_Jeta. NOTA: El cabezal de corte permanecer& fijo a la unidad. de corte de traba "_/_ 1. Quite la linea vieja del cabezal de corte. La placa deslizante de la linea no se puede quitar si todavia hay linea en el cabezal de corte. Lengiieta de traba 2.
  • Page 33 AJUSTAR LA VELOCIDAD DE MARCHA EN VAClO Tornillode regulaci6n de marcha en vacfo ADVERTENClA: El cabezal de corte puede girar durante los ajustes de marcha en vacio. Use ropa de protecci6n y observe todas las instrucciones de seguridad para evitar lesiones personales graves. NOTA: Los ajustes negligentes pueden dafiar seriamente la unidad.
  • Page 34 Esta unidad se puede arrancar con un accesorio opcional Speed Start (los accesorios se venden por separado). Para m&s informaci6n, comuniquese con su distribuidor local Craftsman Ilamando al 1-800-4-MY-HOME® o visite www.craftsman.com. NQmero del articulo Descripci6n ..iiiiii? 316.85951 ....Arrancador de potencia el6ctrico 316.85952 ....
  • Page 35 PROBLEMA SOLUCION La pera del cebador no se oprimi6 Io suficiente Oprima la pera del cebador 10 veces o hasta que se vea el combustible El combustible esta viejo (tiene mas de 30 dias) y/o mal mezclado Vacie el tanque de combustible y eche combustible nuevo bien mezclado El combustible esta viejo (tiene mas de 30 dias) y/o mal mezclado Vacie el tanque de combustible y eche combustible nuevo bien mezclado...
  • Page 36 Felicitaciones por haber hecho una compra inteligente. Su nuevo producto Craftsman@ fue dise_ado y fabricado con vistas a una operaci6n confiable por a_os. Pero como todos los productos, es posible que sea necesario repararlo alguna vez. Ahi es cuando tener un Convenio de Protecci6n de Reparaci6n puede ahorrarle dinero y problemas.
  • Page 38 REPLACEMENT PARTS - MODEL 316.99010 ELECTRIC START CAPABLE 2-CYCLE GAS TRIMMER ® Part No. item Part No. Description item Description 791-181930 Tank Screw 753-06829 Rear Cover Assembly (includes 2 & 3) 791-181862 Starter Screw 753-06857 Fuel Cap 791-182366 753-06244 Starter Assembly Guard (includes 2) U-Shaped Nut 753-05877 Lead Wires...
  • Page 39 REPLACEMENT PARTS - MODEL 316.99010 ELECTRIC START CAPABLE 2-CYCLE GAS TRIMMER item Part No. Description 753-06790 Throttle Housing Assembly (includes 2-4) 791-182405 Switch 753-06791 Throttle Trigger 791-182690 Throttle Trigger Spring 753-04344 Upper Shaft Housing Assembly 753-06039 D-Handle (includes 7) 753-06040 D-Handle Hardware Assembly 753-1190 Split Boom Coupler (includes 9-12)
  • Page 40 Your Home For troubleshooting, product manuals and expert advice: managernylife www.managernylife.com For repair- in your home - of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories owner's...
