Subwoofer CompVR Manual del propietario
Modelos: CompVR8 / CompVR10 / CompVR12 / CompVR15
Distribuidor autorizado de Kicker:
Fecha de compra:
Número de modelo del Subwoofer:
Número de serie del Subwoofer:
El Kicker CompVR Subwoofer se diseñó para "Livin' Loud" en el ambiente automotor duro. El Kicker
CompVR subwoofer se diseña para ser muy versátil. El CompVR sobresale en una caja sellada o
ventilada. Utiliza las técnicas avanzadas de materias y construcción para mantener el desempeño que
óptimo para años para venir.

ESPECIFICACIONES

Model CompVR8
Impedancia nominal [Zn], ohmios 2dvc, 4dvc
Frecuencia de resonancia [fs], Hz 52.7
Procesamiento máx. de potencia, pico (RMS) 400 (200)
Sensibilidad [SPLo], dB @ 1W, 1m 82.8
Desplazamiento lineal efectivo [EXmaxä], plg (mm) .408 (10.37)
Resistencia de CC [Re], ohmios 4.1
Factor Q mecánico [Qms] 9.577
Factor Q eléctrico [Qes] .937
Factor Q total [Qts] .853
Volumen equivalente [Vas], pies3 (L) .279 (7.925)
Desplazamiento neto, plg3 (cc) 33.9 (555.5)
Dimensiones del marco exterior, plg (cm) 8-1/2 (21.6)
Diámetro del hueco de montaje, plg (cm) 6-15/16 (17.6)
Profundidad de montaje, plg (cm) 4-1/4 (10.8)
Nota: Todas las especifi caciones y cifras de rendimiento están sujetas a cambios. Visite www.kicker.com para
obtener la información más reciente. Para obtener el mejor rendimiento de su nuevo Subwoofer KICKER, recomendamos
usar accesorios y cables genuinos de KICKER. Deje pasar dos semanas para que el subwoofer logre su rendimiento
óptimo.

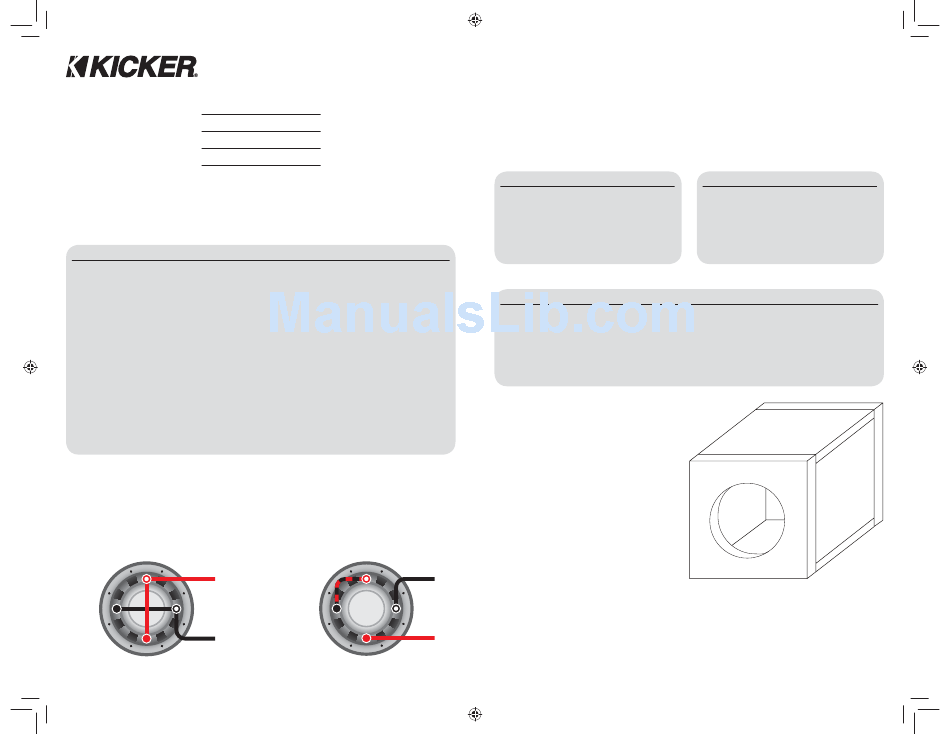

CABLEADO
Cableado en paralelo
Doble bobina de voz de 2  = Carga de 1 
Doble bobina de voz de 4  = Carga de 2 
Coil 1+
Coil 2-
Coil 1-
Coil 2+
6
COMPVR SUBWOOFER
2010 CompVR f01.indd 6-7 2010 CompVR f01.indd 6-7
CompVR10 CompVR12 CompVR15
2dvc, 4dvc 2dvc, 4dvc 2dvc, 4dvc
43.8 32.6 24.6
800 (400) 800 (400) 1000 (500)
83.6 86.9 89.2
.501 (12.73) .501 (12.73) .492 (12.5)
3.7 3.5 3.7
10.03 8.166 9.138
.914 .703 .398
.838 .648 .381
.570 (16.159) 2.3 (65.294) 5 (143.82)
60.4 (989.8) 75.9 (1243.8) 176.6 (2893.9)
10-11/16 (27.1) 12-5/8 (32) 15-1/2 (39.3)
9-3/16 (23.3) 11 (27.8) 13-11/16 (34.7)
5-1/2 (14) 6-1/4 (15.9) 8-3/16 (20.7)
Figura 1
Cableado en serie
Doble bobina de voz de 2  = Carga de 4 
Doble bobina de voz de 4  = Carga de 8 
Coil 1+
Coil 2- Coil
Coil 2+
CABLEADO
Los subwoofers CompVR están disponibles con dos bobinas de voz de 2 ó 4 (ohmios). Ambas bobinas
deben conectarse a una fuente de amplifi cación. El woofer doble de 2 presenta una carga de 1 si las
bobinas están cableadas en paralelo (asegúrese de que su amplifi cador sea estable para 1), o de 4
si están cableadas en serie. El woofer doble de 4 presenta una carga de 2 cuando se lo cablea en
paralelo, o de 8 cuando se lo cablea en serie. Los terminales con puntos blancos corresponden a la
primera bobina de voz. Los terminales con marcas en rojo y negro corresponden a la segunda bobina de
voz. Vea las Figura 1.
APLICACIONES EN CAJAS SELLADAS
Sellado Compact
Modelo Volumen, pies 3 (L) Procesamiento de potencia
CompVR8 .4 (11.3) 200W RMS
CompVR10 .8 (22.7) 400W RMS
CompVR12 1 (28.3) 400W RMS
CompVR15 1.8 (51) 500W RMS
Dimensiones del panel para las cajas selladas mínimas recomendadas con MDF de 3/4 de plg. (1.9cm):
Modelo Volumen, pies 3 (L) Panel A, plg (cm)
CompVR8 .4 (11.3) 11X11 (27.9X27.9)
CompVR10 .8 (22.7) 13.5X13.5 (34.3X34.3)
CompVR12 1 (28.32) 14.5X14.5 (36.8X36.8)
CompVR15 1.8 (51) 17.25X17.25 (43.8X43.8)
El CompVR de Kicker ha sido diseñado para dar
más rendimiento que un altavoz equivalente y es
asombroso cuando se usa en las cajas selladas
recomendadas. Estas recomendaciones de
cajas selladas dan la respuesta más suave con
la mayor energía a frecuencias realmente bajas;
entre 20 y 30 Hz. Estas cajas producen enormes
cantidades de bajos de alto impacto y se pueden
hacer funcionar a niveles punitivos de potencia
de amplifi cador.
El sistema de suspensión de alto rendimiento
del CompVR puede funcionar en cajas selladas
grandes. Esta aplicación de caja de máximo
volumen es ideal para instalaciones de ultra
Calidad de Sonido (Sound Quality, SQ). La caja
SQ genera una curva de respuesta muy plana y
una gran extensión de bajos de subwoofer.
Los woofers CompVR también tienen buen rendimiento en cualquier caja sellada de un tamaño entre
1-
Compact y SQ. Estos sistemas tienen algunos de los benefi cios de los dos diseños: la Compact produce
bajos de alto impacto y la SQ genera prolongación de frecuencias bajas. En general, el sistema suena
como suena la caja recomendada de tamaño más parecido. Estas recomendaciones de volumen de caja
son para los espacios de aire dentro de la caja e incluyen el desplazamiento del woofer. Todas las cajas
selladas deben tener 50% de espacio lleno de polifi l no compactado. No haga que el espacio de aire sea
más grande de lo recomendado.
Sellado SQ
Modelo Volumen, pies 3 (L) Procesamiento de potencia
CompVR8 1.8 (51) 140W RMS
CompVR10 3 (85) 300W RMS
CompVR12 4.6 (130) 300W RMS
CompVR15 5.2 (147) 500W RMS
Panel B, plg (cm) Panel C, plg (cm)
11X8.125 (27.9X20.6) 9.5X8.125 (24.1X20.6)
13.5X10.125 (34.3X25.7) 12X10.125 (30.5X25.7)
14.5X11 (36.8X27.9) 13X11 (33X27.9)
17.25X13.5 (43.8X34.3) 15.75X13.5 (40X34.3)
B
Figura 2
C
A
