Hitachi LE29H306 Owner's Manual

29” class (28.50” diagonal)
Hide thumbs

Advertisement

Quick Links

x
Download this manual
13
Starting Setup
13
Tv Operation
14
Quick Guide for Menu Operation
22
Connections to Other Equipment
26
Troubleshooting
Table of Contents
Models LE29H306/LE29H316
29" Class (28.50" Diagonal)
Owner's Guide
Simulated image.
Image may differ from actual product.

Advertisement

Chapters

Table of Contents
loading

  Related Manuals for Hitachi LE29H306

  Summary of Contents for Hitachi LE29H306

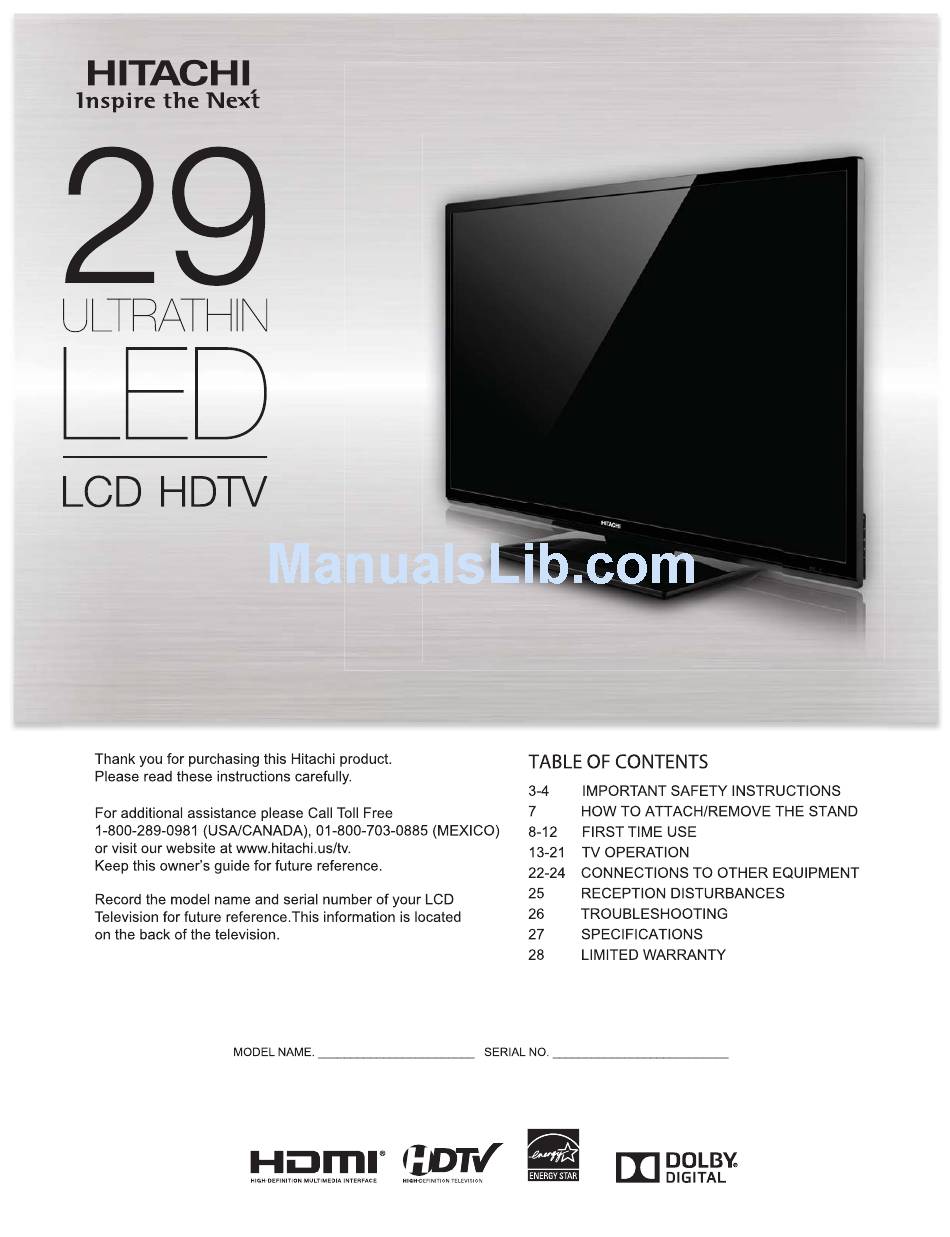

  • Page 1 Models LE29H306/LE29H316 29” Class (28.50” Diagonal) Owner’s Guide Simulated image. Image may differ from actual product.
  • Page 2 The lightning flash with arrowhead symbol, within an equilateral triangle is intended to alert the user to the presence of uninsulated dangerous voltage within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock. CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with dry cloth. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
  • Page 4 LED television and call your authorized dealer or service center. Adjust only those controls that are covered in the instructions, as improper changes or modifications not expressly approved by Hitachi could void the user’s warranty. “Standard Television Receiving Apparatus - Appareil de réception télévision ordinaire, Canada BETS-7 / NTMR-7”...

  • Page 5: Child Safety Notice

    CHILD SAFETY NOTICE 5 EN J3PB0321A_EN.indd 5 7/9/12 9:40:26 AM...

  • Page 6: Safety Precautions

    If the unit is to be mounted on a cabinet smaller than length of the unit, it could result in an unstable location and the unit may tumble over, making a risk of personal, possibly fatal injury. Also, this would damage the product seriously. Accordingly, Hitachi accepts no responsibility or liability for any injuries or property damage resulting from the improper installation.

  • Page 7: How To Attach The Stand

    How to attach the stand NOTE: • Unplug the AC cord. • Before beginning this process, assure that TV is laid on a clean, safe, and cushioned space to avoid any damage to the unit. • Do not touch or press the LCD screen, the glass might break under pressure. Place the TV on its front onto a table.

  • Page 8: Features

    Features LED color TV Unique space saving design combines a 29” class LED color TV. • Integrated Digital Tuner - You can view digital broadcasts without using a Digital TV Set-Top Box. • Closed Caption Decoder With Full Text Mode - Displays text captions or full screen text on the screen for hearing impaired viewers. •...

  • Page 9: Table Of Contents

    Contents Before using your unit IMPORTANT SAFETY INSTRUCTIONS ..........................3 CHILD SAFETY NOTICE ..............................5 SAFETY PRECAUTIONS ..............................6 How to attach the stand ................................ 7 How to remove the stand ..............................7 Features ....................................8 Power source ..................................8 Contents ....................................

  • Page 10: Location Of Controls

    Location of controls Front Right side INPUT/ENTER button CH (CHANNEL) buttons VOL (VOLUME) +/– buttons, MENU button POWER button Remote sensor To display the menu screen. Press hold VOL (VOLUME) +/– simultaneously Power Indicator about 1 second the menu will be appear. Red : Standby CH (CHANNEL) buttons, VOL (VOLUME)

  • Page 11: Remote Control

    Remote control 5.MENU Button - Use to display the On-Screen menu function. 6.CURSOR / / / Buttons - Use to navigate and select menu functions of the TV. 7.ENTER Button - Press to enter or select functions for the On- Screen menu.

  • Page 12: Antenna Connections

    Antenna connections If you are using an indoor or outdoor antenna, follow the instructions below that correspond to your antenna system. If you are using a Cable TV service, see Cable TV connections. Combination VHF/UHF Antenna (Single 75 ohm cable) Connect the 75 ohm cable from the combination VHF/UHF antenna to the Antenna Antenna Jack.

  • Page 13: Tv Operation

    Starting setup TO SELECT ANALOG CHANNELS 1-9: Press 1-9 as needed. Example, to select channel 2, press 2, then press ENTER. The Auto Setup menu appears the first time you turn on the 10-99: Press the 2 digits in order. Example, to select TV, and assists you to specify the Air/Cable setting, and channel 12, press 1, 2, then press ENTER.

  • Page 14: Quick Guide For Menu Operation

    DISPLAY Quick guide for menu Press DISPLAY to display the current information on the screen. operation When the TV receives a digital signal, the digital information will appear. Example: Select Menu Language. 62-1 HDTV_Moving_Picture... Sleep Timer CH-1 TV-MA Press INPUT to select TV mode. Digital English No Program Information is available...

  • Page 15: Convenience Functions

    Convenience functions You can change the default settings to your preference by pressing the MENU button on your remote, selecting one of the icons at the left of the menu, and following the On-Screen prompts. Icon Selected Items Setup hint Video Picture Mode Dynamic Bright and dynamic picture (factory-set)

  • Page 16: Memorizing Channels

    Memorizing channels Add Digital Channel If you find a new unregistered digital channel, you can add the new channel into the channel memory. This TV is equipped with a channel memory feature which allows channels to skip up or down to the next channel Tune in the new channel.

  • Page 17: Checking The Digital Signal Strength

    Checking the digital signal To clear a Channel Label After step 2 above, press to select “Label Clear”, then strength press or ENTER. NOTE: This TV will allow you to view the digital signal meter for The channel labels will be reset after “Scan” on page 16. •...
  • Page 18 To set the Parental Control Canadian English ratings Select “Locks”, then press or ENTER. CAN ENG Rating Use Number buttons (0-9) to enter your password, then press ENTER. The Locks menu will appear. Press to select “Parental Control”, then press select “On”...

  • Page 19: Closed Caption

    Closed Caption To change the password In the Parental Control menu, press to select “Change WHAT IS CLOSED CAPTIONING? Password”, then press or ENTER. This television has the capability to decode and display Closed The Change Password screen will appear. Captioned television programs.

  • Page 20: Cc Advanced

    CC advanced NOTE: • Selectable picture format aspect ratios may vary depending on the input source or broadcast signal. When you have selected Custom as the display method, you • Aspect menu also can be displayed by pressing ASPECT on can adjust the various setting listed below as follows: the remote control.

  • Page 21: Time Shift

    Time Shift To delete the recorded program Disconnect the USB memory, record another program, or turn off the TV. You can record a digital program by using the USB memory Notes: drive. This function is for your convenience, and allows you •...

  • Page 22: Connections To Other Equipment

    Connections to other equipment The exact arrangement you use to interconnect various video and audio components to this unit is dependent on the model and features of each component. Check the Owner’s Manual provided with each component for the location of video and audio inputs and outputs. To connect the TV to a VCR Right and Rear of the unit To Video/Audio OUT...
  • Page 23 Connections to other equipment (continued) To connect the TV to an audio system This connection allows you to use an audio amplifier with external speakers and adjust the audio level using the TV’s remote control. To control the audio, turn on the TV and the stereo amplifier and turn off the TV’s built-in speakers (see page 15). Rear of the unit Amplifier To VAR.
  • Page 24 Connections to other equipment (continued) To connect the TV to a HDMI or a DVI device to the unit The HDMI input receives digital audio and uncompressed video from a HDMI device or uncompressed digital video from a DVI device. When you connect to a DVI device with a HDMI-to-DVI adapter cable, it transfers only video signal.

  • Page 25: Reception Disturbances

    Reception disturbances IGNITION NOISE: Black spots or horizontal streaks may appear, picture may flutter or drift. Usually caused by interference from automobile ignition systems, neon lamps, electrical drills, and other electrical appliances. GHOSTS: Ghosts are caused by the television signal following two paths. One is the direct path and the other is reflected from tall buildings, hills or some other objects.

  • Page 26: Troubleshooting

    Troubleshooting Use the following checklist for troubleshooting if you have problems with your TV. Consult your local dealer or service outlet if problems persist. Be sure all connections are properly made when using with other units. SYMPTOMS POSSIBLE SOLUTIONS SYMPTOMS POSSIBLE SOLUTIONS Digital •...

  • Page 27: Specifications

    Stand Screw (4×16mm (5/32×5/8 inches) × 4 Owner’s Guide Quick Start Guide • Designs and specifications are subject to change without notice. • For information on our other products, please visit our website at www.hitachi.us 27 EN J3PB0321A_EN.indd 27 7/9/12 9:40:50 AM...

  • Page 28: Limited Warranty

    SHALL APPLY TO THIS PRODUCT THEREAFTER. ORION MAKES NO WARRANTY AS TO THE FITNESS OF THE PRODUCT FOR ANY PARTICULAR PURPOSE AND USE. UNDER NO CIRCUMSTANCES SHALL ORION OR HITACHI AMERICA, LTD. OR ANY OF THEIR RESPECTIVE AFFILIATES, PARENT COMPANIES OR SUBSIDIARIES BE LIABLE FOR ANY LOSS, DIRECT, INDIRECT, INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGE ARISING OUT OF OR IN CONNECTION WITH THE USE OF THIS PRODUCT.
  • Page 29 Memo ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Page 30 El símbolo del rayo dentro de un triángulo equilátero tiene por finalidad alertar al usuario acerca de la presencia de PRECAUCIÓN tensión peligrosa (sin aislación) en el interior del producto, que puede tener la intensidad suficiente como para constituir RIESGO DE DESCARGA un riesgo de descarga eléctrica.

  • Page 31: Instrucciones De Seguridad Importantes

    INSTRUCCIONES DE SEGURIDAD IMPORTANTES 1) Lea estas instrucciones. 2) Conserve las instrucciones. 3) Tenga en cuenta todos los avisos. 4) Siga todas las instrucciones. 5) No utilice este aparato cerca del agua. 6) Limpie el equipo con un paño seco. 7) No bloquee las rendijas de ventilación.
  • Page 32 Ajuste solamente los controles que se incluyen en esta guía, los cambios inapropiados o modificaciones que no estén expresamente aprobadas por Hitachi podrían anular la garantía. “Standard Television Receiving Apparatus - Appareil de réception télévision ordinaire, Canada BETS-7 / NTMR-7”...

  • Page 33: Aviso De Seguridad Para Niños

    AVISO DE SEGURIDAD PARA NIÑOS 5 ES J3PB0321A_ES.indd 5 7/9/12 9:41:46 AM...

  • Page 34: Precauciones De Seguridad

    También, esto puede dañar seriamente la unidad. A propósito, Hitachi no acepta responsabilidad o demandas causadas por heridas o daño de propiedad, causados por una instalación inadecuada.

  • Page 35: Cómo Instalar El Soporte

    Cómo instalar el soporte NOTA: • Desenchufe el cable de CA del enchufe de la pared. • Antes de comenzar este proceso, asegúrese de que la televisión este colocada en un lugar limpio, seguro y acolchonado para evitar cualquier daño a la unidad. •...

  • Page 36: Características

    Características TV LED a Color Diseño único ahorra-espacio que combina un TV LED a color de 29”. • Sintonizador digital integrado - Podrá disfrutar de transmisiones digitales sin necesidad de utilizar un decodificador de TV digital. • Descodificador de leyendas codificada con modo de texto completo - Muestra las leyendas de los textos o el texto del programa en pantalla completa para las personas con problemas de audición.

  • Page 37: Indice

    Indice Antes de utilizar su aparato INSTRUCCIONES DE SEGURIDAD IMPORTANTES ......................3 AVISO DE SEGURIDAD PARA NIÑOS ..........................5 PRECAUCIONES DE SEGURIDAD ............................6 Cómo instalar el soporte ............................... 7 Cómo quitar el soporte ................................. 7 Características ..................................8 Fuente de alimentación ................................. 8 Indice ....................................

  • Page 38: Ubicación De Los Controles

    Ubicación de los controles Parte delantera Lado derecho Botón INPUT/ENTER Botones CH (CHANNEL) Botones VOL (VOLUME) +/– Botón MENU Botón POWER Para visualizar la pantalla de menú. Sensor de control remoto Presione VOL (VOLUME) +/– y mantenga presionado durante 1 segundo aproximadamente, a continuación Indicador Power aparecerá...

  • Page 39: Control Remoto

    Control remoto 6.Botones CURSOR / / / - Permiten navegar y seleccionar las funciones de menú del TV. 7.Botón ENTER - Pluse para entre o seleccionar funciones el menú en pantalla. 8.Botón EXIT - Pulse para salir del menú en pantalla. 9.Botones VOL (VOLUME) + / –...

  • Page 40: Conexiones De La Antena

    Conexiones de la antena Si usted está utilizando una antena para interiores o exteriores, siga las instrucciones de abajo que correspondan a su sistema de antena. Si está utilizando el servicio de TV por cable (CABLE), vea la “Conexiones de por TV cable”. Antena combinada de VHF/UHF (Cable único de 75 ohmios) Conecte el cable de 75 ohmios de la antena combinada de VHF/UHF en el toma de la Toma de...

  • Page 41: Operación Del Tv

    Configuración inicial PARA SELECCIONAR CANALES ANALÓGICOS 1-9: Presione 1-9 según requerido. Ejemplo, para seleccionar canal 2, presione 2, luego presione El menú de Auto Setup aparece la primera vez que enciende ENTER. la TV, y le ayuda a seleccionar el especificar la opción Air/ 10-99: Presione 2 dígitos en el orden que corresponda.

  • Page 42: Guía Rápida Para El Manejo De Menú

    Display Guía rápida para el manejo de Presione DISPLAY para ver en pantalla la información actual. menú Si el televisor recibe una señal digital, presione este botón para consultar la información digital. Ejemplo: Seleccionar Menu Language. Sleep Timer 62-1 HDTV_Moving_Picture... CH-1 TV-MA Presione INPUT para seleccionar modo TV.

  • Page 43: Otras Funciones Prácticas

    Otras funciones prácticas Puede cambiar la configuración predeterminada presionando el botón MENU en control remoto, después seleccione uno de los iconos en la parte izquierdo del menú - siga las instrucciones en la pantalla para configurar sus preferencias. Icono Elementos seleccionados Consejo de confi guración Video Picture Mode...

  • Page 44: Memorización De Canales

    Memorización de canales Agregando Canal Digital En el caso de que encuentre un canal no registrado, puede agregarlo a la memoria de canales. Este aparato está equipado con una función de memorización de canales que permite avanzar o retroceder Sintonice el nuevo canal. al siguiente canal almacenado en la memoria, pasando por alto los canales no deseados.

  • Page 45: Comprobación De La Intensidad De La Señal Digital

    Comprobación de la intensidad Para eliminar una Channel Label Luego del paso 2 antedicho, presione para seleccionar de la señal digital “Label Clear”, luego presione o ENTER. NOTA: Esta TV le permitirá ver el medidor de señal digital para • Las etiquetas de los canales se restablecen luego de presionar canales digitales.
  • Page 46 Para ajustar el Parental Control Clasificaciones canadiense en inglés Seleccionar “Locks”, luego presione o ENTER. CAN ENG Rating Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Luego aparecerá el menú Locks. Presione para seleccionar “Parental Control”, luego presione para seleccionar “On”...

  • Page 47: Subtítulos

    Para cambiar la contraseña Subtítulos En el menú Parental Control, presione para seleccionar “Change Password”, luego presione o ENTER. ¿QUE ES LA RECEPCIÓN DE SUBTÍTULOS? Aparecerá la pantalla Change Password. Este televisor tiene capacidad para decodificar y mostrar los programas de televisión con emisión de subtítulos.

  • Page 48: Subtítulos Avanzados

    Subtítulos avanzados NOTA: • El tamaño de la imagen seleccionable puede variar dependiendo de la fuente de entrada o de la señal de emisión. Cuando ha seleccionado Custom como método de pantalla, • La pantalla del menú Aspect también se visualizará puede configurar las funciones que siguen a continuación: presionando ASPECT en el mando a distancia.

  • Page 49: Pausa En Directo

    Para borrar el programa grabado; Pausa en directo Desconecte la memoria USB, grabe otro programa o apague el televisor. Puede grabar un programa digital utilizando una unidad Nota: de memoria USB. Esta función es adecuada si no desea • La Pausa en directo no funciona con entradas externas o ATV. Si cambia perderse un programa cuando no está...

  • Page 50: Conexiones A Otros Equipos

    Conexiones a otros equipos La instalación exacta a utilizar para hacer las conexiones de los distintos componentes de vídeo y audio en la unidad depende del modelo y funciones de cada componente. Confirme en el manual de instrucciones de cada componente la posición de las entradas y salidas de vídeo y de audio.
  • Page 51 Conexiones a otros equipos (continuación) Para conectar la TV a un sistema de audio Esta conexión le permite usar un amplificador de audio y altavoces externos, y ajustar el nivel de audio usando el mando a distancia del TV. Para controlar el audio, encienda el TV y el amplificador de estéreo, y desconecte los altavoces incorporados del TV (ver página 15). Parte trasera del unidad Amplificador A salida de VAR.
  • Page 52 Conexiones a otros equipos (continuación) Para conectar la TV a un HDMI o a un dispositivo DVI La entrada HDMI recibe audio digital y vídeo no comprimido desde un dispositivo HDMI o vídeo digital no comprimido desde un dispositivo DVI. Si se conecta un dispositivo DVI a un cable adaptador HDMI-a-DVI, sólo transfiere la señal de vídeo. Se requieren cables de audio separados.

  • Page 53: Disturbios De Recepción

    Disturbios de recepción RUIDO DE ENCENDIDO: Pueden aparecer puntos negros o rayas horizontales, la imagen puede variar o moverse. Usualmente causado por interferencia de un sistema de arranque de un auto, lámparas de neón, taladros eléctricos, y otros aparatos eléctricos. IMÁGENES FANTASMAS: Imágenes fantasmas son causadas por señales de televisión siguiendo dos rutas distintas.

  • Page 54: Solución De Problemas

    Solución de problemas Consulte la siguiente lista de localización de errores si experimenta problemas con su TV. Consulte con su concesionario local o tienda de servicio si continúan los problemas. Compruebe que se han hecho correctamente todas las conexiones cuando utilice el equipo con otros aparatos.

  • Page 55: Especificaciones

    Tornillos para Soporte (4×16mm (5/32×5/8 pulgadas)) × 4 Guía de operacion Quick Start Guide • El diseño y las especificaciones están sujetas a cambio sin aviso. • Para información sobre otros productos, por favor visite nuestro sitio web en www.hitachi.us 27 ES J3PB0321A_ES.indd 27 7/9/12 9:42:08 AM...

  • Page 56: Garantia Limitada

    NINGUNA GARANTÍA EN CUANTO A LA CONVENIENCIA DEL PRODUCTO PARA NINGÚN PROPÓSITO O USO EN PARTICULAR. ORION, HITACHI AMERICA, LTD. NI NINGUNA DE SUS RESPECTIVAS FILIALES O EMPRESAS MATRICES SERÁ RESPONSABLE, BAJO NINGUNA CIRCUNSTANCIA, POR CUALQUIER PÉRDIDA O DAÑO, SEAN ESTOS DIRECTOS, INDIRECTOS, FORTUITOS, ESPECIALES O RESULTANTES QUE SURJAN DEL USO O EN RELACIÓN AL USO DE ESTE PRODUCTO.
