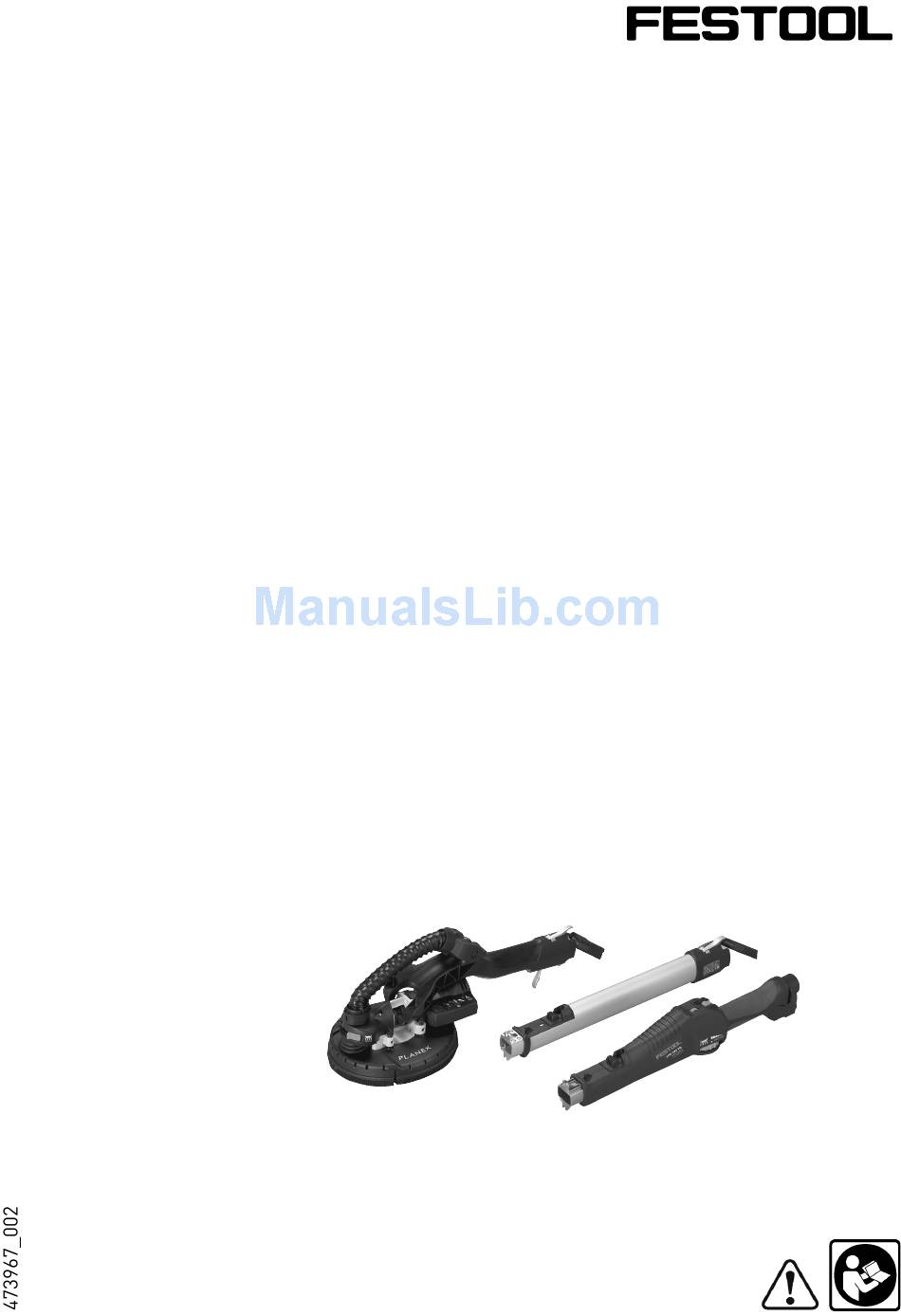

Instruction manual
Page 6
IMPORTANT: Read and understand all instructions before using.
Guide d'utilisation
Page 19
IMPORTANT: Lire et comprendre toutes les instructions avant de
démarrer les travaux.
Manual de instrucciones
Pagina 33
IMPORTANTE: Lea y comprende todas las instrucciones antes de
usar.
Instruction manual
Guide d'utilisation
Manual de instrucciones
PLANEX
LHS 225 EQ
