Poulan Pro PP3816AV Instruction Manual
Hide thumbs
Also See for PP3816AV:
- Instruction manual (21 pages) ,
- Instruction manual (20 pages) ,
- Instruction manual (21 pages)
Advertisement
Available languages
Available languages
Quick Links
Poulan PRO
Please do not return unit to retailer.
Por favor, no devuelva el aparato al lugar de compra.
Veuillez ne pa8 retourner
routil
au detaillant.
•
1-800-554-6723
www.poulan-pro.com
Instruction
Manual
Manual de Instrucciones
Manuel d'lnstructions
PP3816AV
/ PP4218AV
PP4218AVL
For Occasional
Use Only
WARNING:
Read and follow all Safety Rules and Operating
Instructions
before
using this product.
Failure to do so can result in serious injury.
ADVERTENClA:
Lea el manual de instrucciones
y siga todas las advertencias
e en-
strucciones
de seguridad.
El no hacerlo puede resultar en lesiones
graves.
AVERTISSEMENT:
Lire le manuel d'instructions
et bien respecter
tousles
avertisse-
ments et routes les instructions
de securite. Tout defaut de le faire
pourrait entra_ner des blessures
graves.
Poulan PRO
Poulan PRO
1030 Stevens Creek Road
5855 Terry Fox Way
Augusta, GA 30907
Mississauga, Ontario L5V 3E4
545137234
11/30/06
Advertisement
Related Manuals for Poulan Pro PP3816AV
Summary of Contents for Poulan Pro PP3816AV

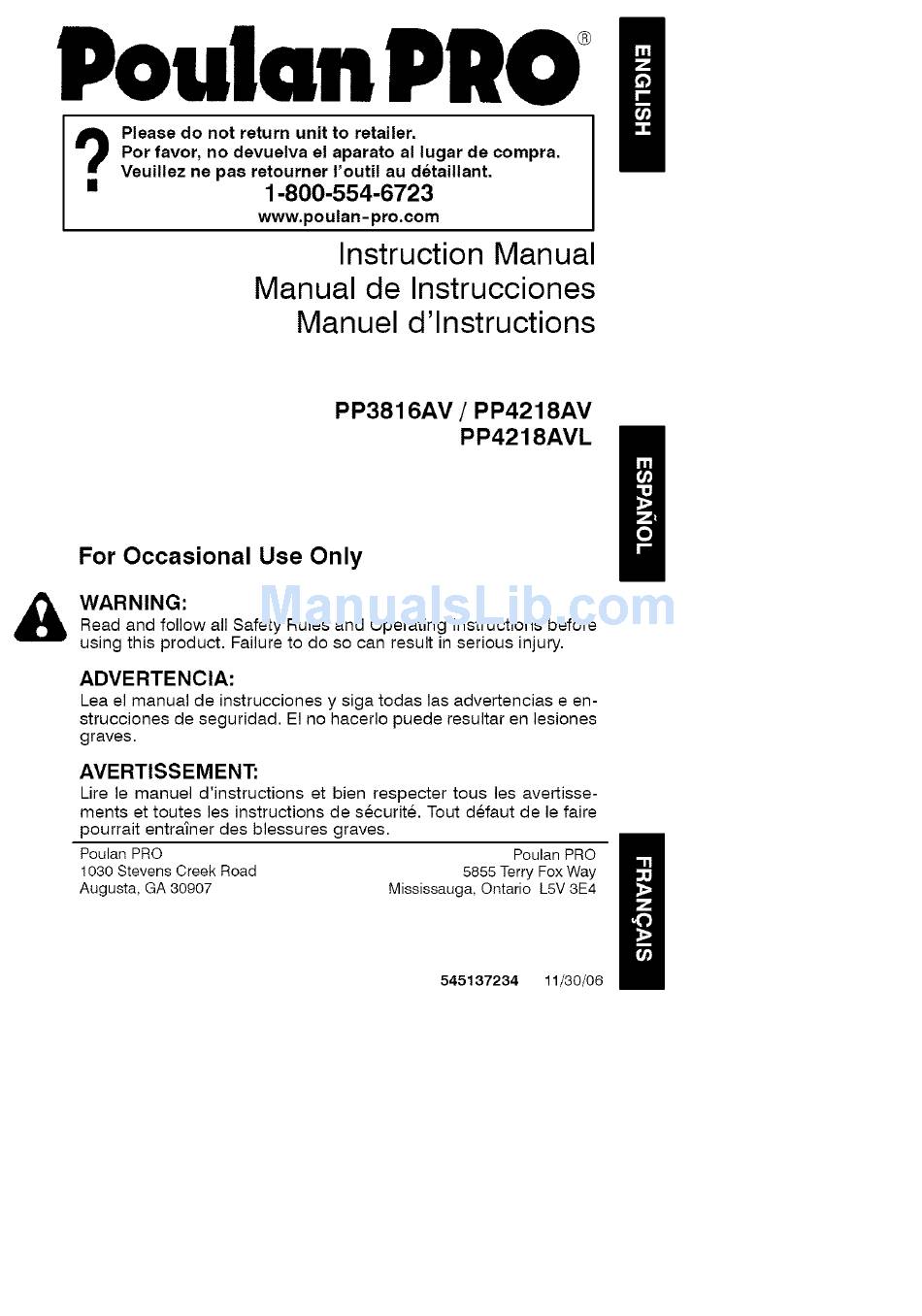

- Page 1 Poulan PRO Por favor, no devuelva el aparato al lugar de compra. Please do not return unit to retailer. Veuillez ne pa8 retourner routil au detaillant. • 1-800-554-6723 www.poulan-pro.com Instruction Manual Manual de Instrucciones Manuel d'lnstructions PP3816AV / PP4218AV PP4218AVL...
