Omnimount ELEMENTS 403 FP Instruction Manual

Omnimount ELEMENTS 403 FP Instruction Manual

Flat panel floor stand
Hide thumbs Also See for ELEMENTS 403 FP:

Advertisement

Quick Links

ELEMENTS 403 FP
Flat Panel Floor Stand
EN
Instruction Manual
ES
Manual De Instrucciones
FR
Manuel D'instructions
DE
Benutzerhandbuch
NL
Instructiehandleiding
IT
Manuale Di Istruzioni
PL
Instrukcja Obsługi
CZ
Návod K Obsluze
HU
Kezelési Kézikönyv
GK
Εγχειριδιο Οδηγιων
PT
Manual De Instruções
DA
Brugervejledning
FI
Asennusopas
SV
Monteringsanvisning
RO
Manual Cu Instrucţiuni
BL
Ръководство За Работа
ET
Juhend
LV
Lietošanas Pamācība
LT
Naudojimo Instrukcija
SL
Navodila
SK
Návod Na Obsluhu
RU
Руководство По Эксплуатации
TR
Talimat Kilavuzu
NO
Bruksanvisning
AR
‫آﺘﻴﺐ اﻟﺘﻌﻠﻴﻤﺎت‬
CN
说明手册
JP
取扱説明書
EN
Images may differ from actual product
El producto real puede variar respecto a la
ES
imagen mostrada.
FR
Le produit réel peut différer de l'illustration.
Abbildung weicht möglicherweise von
DE
tatsächlichem Produkt ab.
De afbeelding kan verschillend zijn van het
NL
eigenlijke product.
L'immagine può non corrispondere al prodotto
IT
effettivo.
Rzeczywisty produkt może się różnić od
PL
przedstawionego na ilustracji.
CZ
Obrázek se může od skutečného produktu lišit.
HU
A kép eltérhet a tényleges terméktől.
Η εικόνα μπορεί να διαφέρει από το προϊόν που
GK
έχετε.
PT
As imagens poderão divergir do produto real
DA
Billederne kan variere fra det faktiske produkt
OM1100131
OM #
Elements 403 FP = L27-OM1100131-CON-101410vD
PN #
Maximum screen size: 47"
Maximum TV weight 110 lbs – 49.9 KG
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT
CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY
OCCUR!
FI
Kuvat voivat erota itse tuotteesta
SV
Bilder kan skilja sig från befintlig produkt
RO
Este posibil ca imaginile să difere faţă de produsul real
Възможно е изображенията да се различават от
BL
продукта в действителност
ET
Pildid võivad tegelikust tootest erineda
LV
Attēli var atšķirties no pašreizējā izstrādājuma
LT
Paveikslėliai gali skirtis nuo tikrojo produkto
SL
Slike se lahko razlikujejo od dejanskega izdelka
SK
Obrázky sa môžu od skutočného produktu odlišovať.
Изображение товара, представленное в этом
RU
документе, может отличаться от реального внешнего
вида товара.
TR
Resimler, gerçek ürünle farklılık gösterebilir
NO
Bildene kan variere i forhold til det faktiske produktet
AR
‫ﻗﺪ ﺗﺨﺘﻠﻒ اﻟﺼﻮر ﻋﻦ اﻟﻤﻨﺘﺞ اﻟﻔﻌﻠﻲ‬
CN
示图可能与实际产品不同
JP
画像は実際の製品とは異なる場合があります。
VERSION
D

Advertisement

loading

Summary of Contents for Omnimount ELEMENTS 403 FP

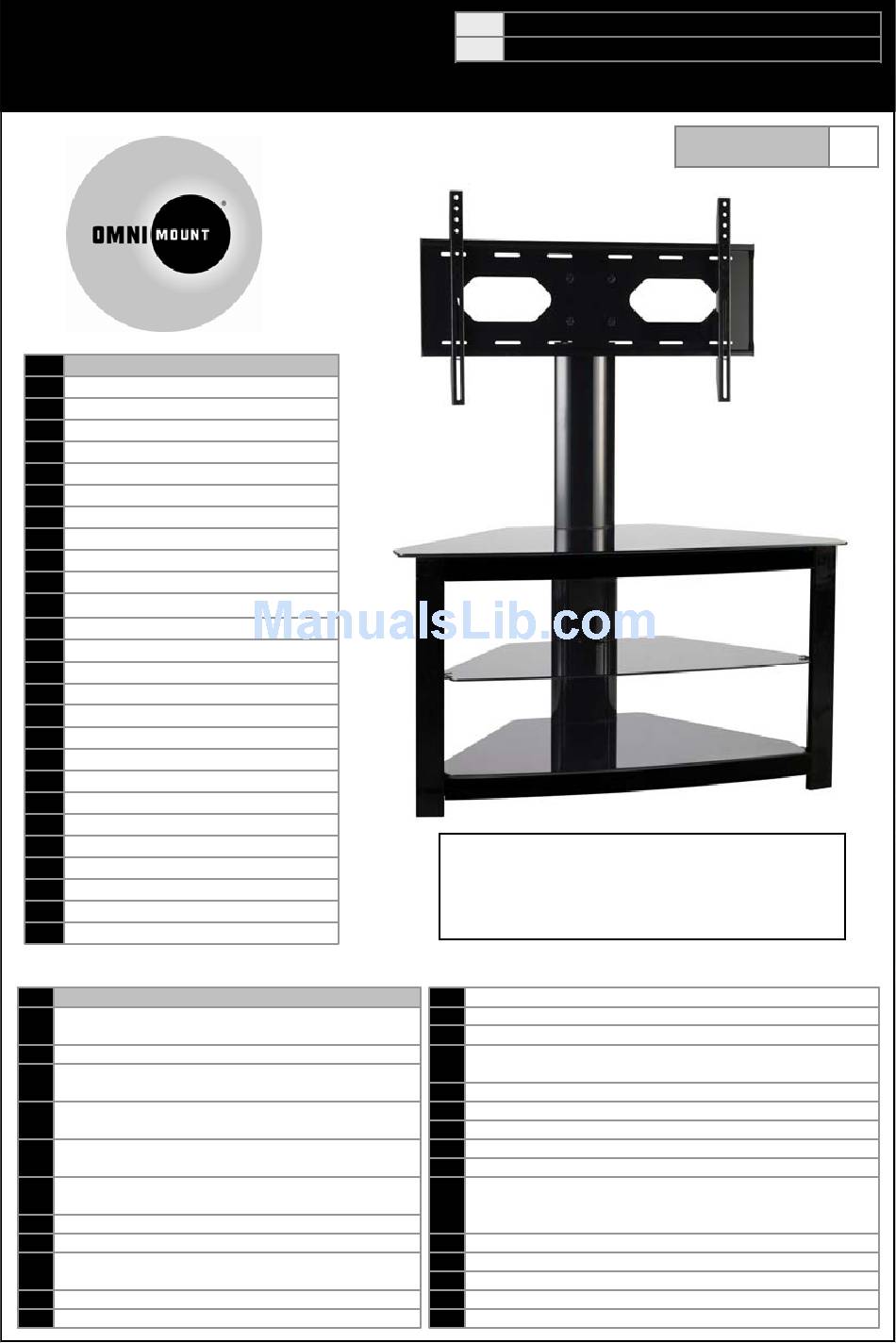

  • Page 1 ELEMENTS 403 FP OM1100131 OM # Elements 403 FP = L27-OM1100131-CON-101410vD PN # Flat Panel Floor Stand VERSION Instruction Manual Manual De Instrucciones Manuel D’instructions Benutzerhandbuch Instructiehandleiding Manuale Di Istruzioni Instrukcja Obsługi Návod K Obsluze Kezelési Kézikönyv Εγχειριδιο Οδηγιων Manual De Instruções Brugervejledning Asennusopas Monteringsanvisning...
